أساسيات حبل الأسلاك

يقدم Draka و Gustav Wolf نصائح تقنية للتركيب والصيانة المناسبة.

مقدم من Draka Elevator Products Graphics بإذن من Gustav Wolf

عند تركيب مصعد أو صيانته أو تحديثه ، لا شيء أكثر أهمية من القيام بالمهمة بالشكل الصحيح. وربما أكثر من أي مكون آخر ، فإن حبال الرفع تكون عرضة للمشاكل بمجرد التعامل معها بشكل غير صحيح. بسبب هذه الحساسية ، ابتكرت Draka Elevator Products و Gustav Wolf هذه النصائح التقنية للتعامل الصحيح مع الحبال السلكية قبل وأثناء التثبيت ، ولصيانة بعد ذلك.

تعني المعالجة المناسبة:

• نقل بكرات الحبال في موقع العمل عن طريق لفها على سطح نظيف ومستوٍ أو برفعها باستخدام أنبوب يمر عبر فتحة مركز البكرة.
• تخزين الحبل السلكي في الداخل بعيدًا عن الأرض وتغطيته لحمايته من الرطوبة والأوساخ والغبار وأشعة الشمس والعناصر الأخرى.
• توخى الحذر عند فك الحبل من البكرة. لا تسحب الحبل بشكل جانبي عند دفعه من البكرة ، وتجنب تجعد الحبال وسحبها على الحواف الحادة.
• منع الحبال من الدوران أثناء التثبيت ، لأن الحبال المعلقة سوف تنفك تحت ثقلها. يوصى باستخدام وصلات reeving.
• تثبيت أو تثبيت نهايات الحبل المفكوك بأشرطة الكابلات لمنع الالتواء.
• الفحص المستمر للحبل السلكي أثناء التثبيت لتحديد أي مناطق قد تكون قد تضررت في الشحن أو أثناء التخزين في موقع العمل.

فيما يلي الجوانب الأخرى لتركيب الحبل وصيانته التي يجب مراعاتها أو معالجتها.

خط السطح

يتم تمييز بعض حبال الرفع بخطوط سطحية (الشكل 1) تساعد القائمين بالتركيب على تحديد ما إذا كانت الحبال غير مجدولة بصريًا (مما يضعف هيكل الحبل ويقلل من عمر الخدمة).

لاستخدام خط السطح ، قم بإجراء تشغيل كامل للمصعد لأعلى أو لأسفل بعد تثبيت الحبل وحساب عدد دورات خط السطح. إذا تجاوزت الدورات لكل 100 قدم (30 مترًا) من الحبل الأرقام أدناه ، فيجب ضبط الحبال عن طريق تدوير مآخذ الإسفين قبل الشد ، أو تثبيت مشابك التثبيت أو ربط حبال الرفع:

• حبال سلكية بحبال 1: 1: دورة واحدة ونصف لكل 100 قدم.
• حبال سلكية بحبال 2: 1: ثلاث دورات لكل 100 قدم.

شد حبال الرافعة

يجب الحفاظ على توتر متساوي بين الحبال الفردية في مجموعة. لتجنب التآكل التفاضلي لأخاديد الحزم والحبال وإطالة عمر خدمة الحبل ، يجب على القائمين بالتركيب التأكد من أن حبال الرفع متوترة بشكل متساوٍ في وقت التثبيت ، بعد أربعة إلى ستة أسابيع ، بعد ستة أشهر وسنوياً بعد ذلك. تعتبر الحبال متوترة بشكل متساوٍ عندما يكون أصغر شد تم قياسه في حدود 10٪ من أعلى شد تم قياسه. سوف تضغط الحبال ذات الشد / الحمل الأكبر بقوة أكبر في أخاديد الحزم ، مما يؤدي إلى زيادة تآكل الحبل الإجمالي ؛ ستنزلق الحبال ذات الشد / الحمل الأقل خلال أخاديد الحزم ، مما يتسبب في زيادة تآكل التاج والحزم.

لا يوصى باستخدام "الضبط / النتف" أو استخدام مفتاح عزم الدوران لتحديد الشد. اليوم ، يتمتع القائمون على تركيب المصاعد بإمكانية الوصول إلى أجهزة قياس شد الحبل الإلكترونية عالية الدقة والتي تسمح بفحص الشد وتعديله بشكل سريع ودقيق.

سياسة التزييت الميداني

يوصى بشدة أن يتم التشحيم السنوي كل ربيع ، إذا جفت الحبال عند اللمس ، أو بعد كل 250,000 بداية ، أيهما يحدث أولاً. لاحظ ، مع ذلك ، أنه لا ينبغي أبدًا إعادة تشحيم الحبال المسيطرة.

يمكن دفع الحبل السلكي من بكرة مدعومة بحوامل جاك مع مساعد باستخدام لوحة كفرامل (الشكل 2) أو عن طريق دفعها من ملف بينما يقوم المساعد بتدويرها (الشكل 3).

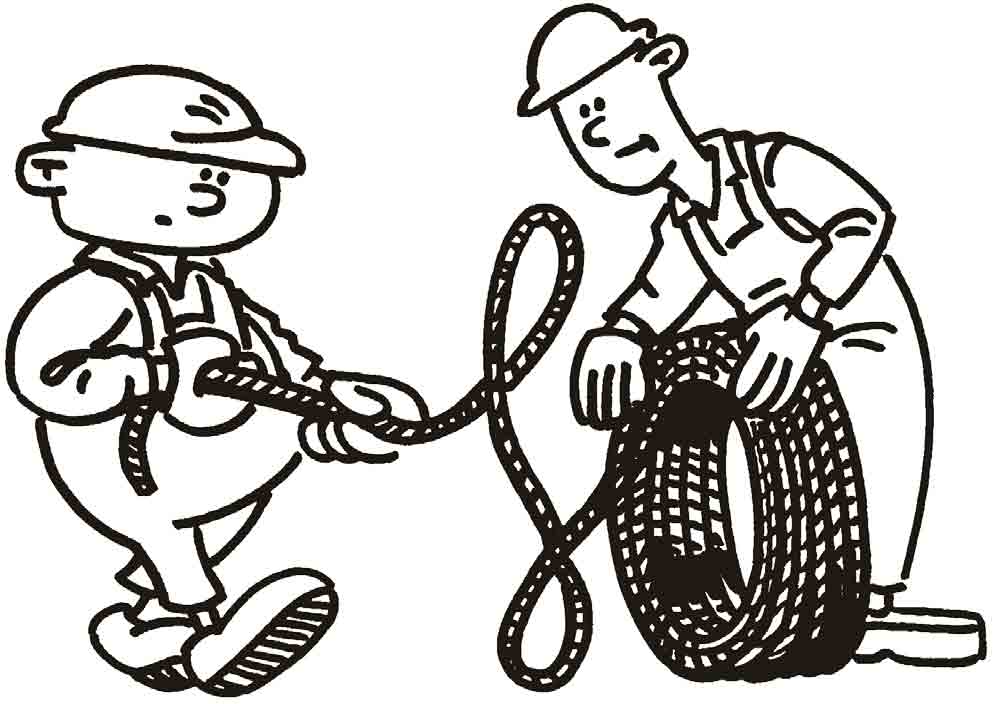

عند دفع الحبل عن بكرة أو ملف ، لا تدفعه من الأعلى أو تسحبه جانبًا ، لأن هذا قد يؤدي إلى التواء (الشكل 4).
