Puertas de Piso y de Cabina para Ascensores Inclinados

Las características de un nuevo sistema de puerta de piso se detallan en este producto destacado.

presentado por MEILLER Aufzugtüren GmbH

Un ascensor inclinado es, por definición, un ascensor de personas y mercancías con una vía inclinada erigida para salvar un desnivel. De acuerdo con las normas europeas, el tipo se considera especial, cuyos rieles de guía están inclinados más de 15° con respecto a la vertical. El ascensor inclinado, en el sentido de la Directiva de ascensores, se trata en la norma EN 81-22. Esto significa que, como todos los componentes, las puertas de piso y cabina también deben cumplir con la serie EN 81.

Los ascensores inclinados se instalan principalmente en zonas montañosas o en pendientes para transportar personas o mercancías a los edificios situados en la ladera o montaña sin problemas. A menudo se utilizan para dar servicio a hoteles, pensiones o incluso viviendas particulares. Los ascensores inclinados, al igual que sus homólogos verticales, disponen de raíles, cables, accionamientos, cabinas, puertas, etc.

Hay dos tipos de entradas para ascensores inclinados. El primero está en la parte delantera: aquí, la puerta de la cabina entra verticalmente en la puerta del rellano. En este caso, el acoplamiento mecánico de las dos puertas no supone ningún problema. Por otro lado, hay de lado: aquí, la puerta del automóvil ingresa a la puerta del rellano en ángulo. El acoplamiento mecánico habitual de las puertas de piso y cabina se vuelve problemático. Un patín tendría que estar en ángulo con respecto a los rodillos de bloqueo del gancho para entrar entre ellos y moverlos. Este es, técnicamente, un problema muy difícil de resolver.

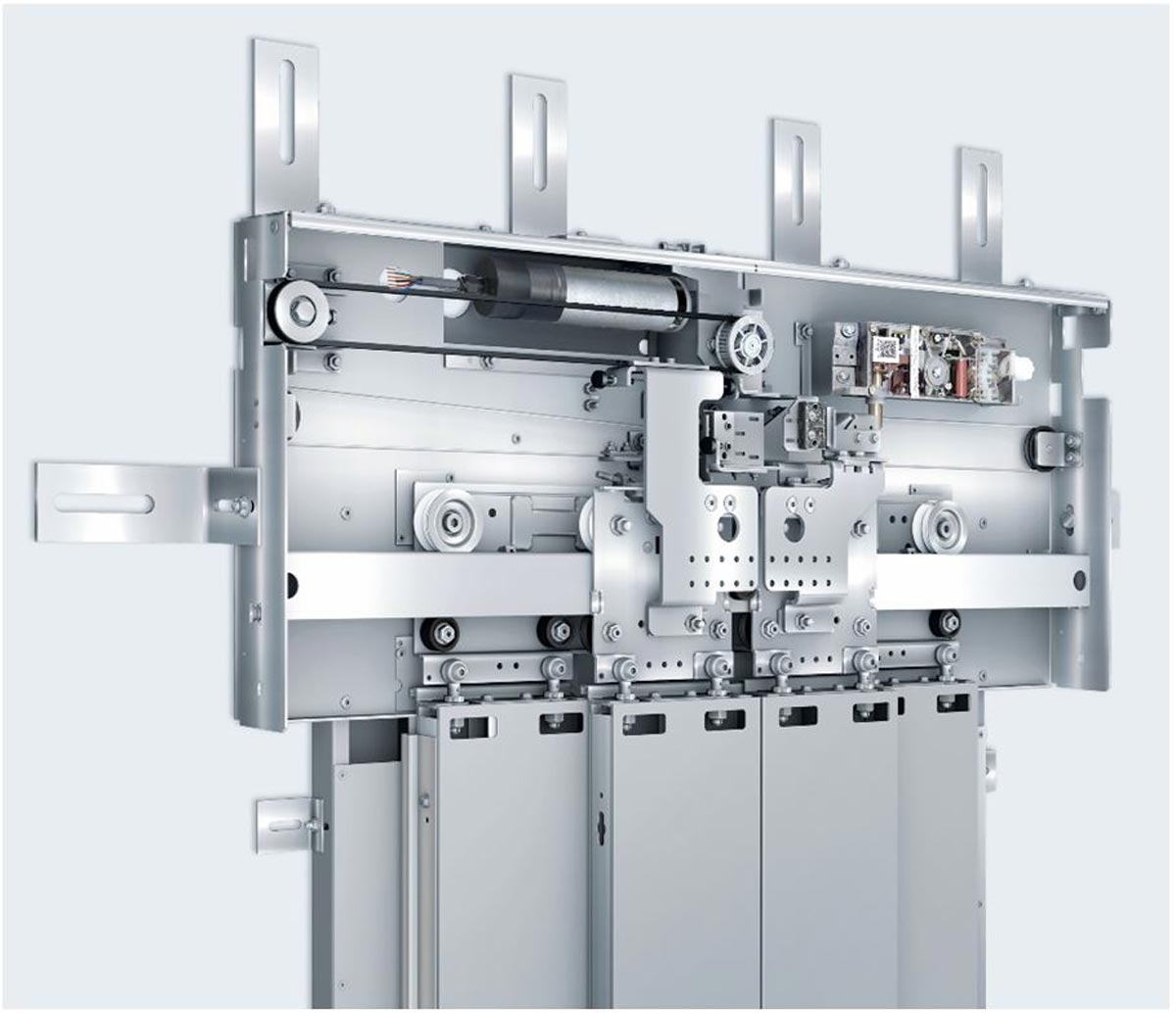

MEILLER Aufzugtüren GmbH Una empresa de Múnich, Alemania, ha encontrado una solución más sencilla a este problema: puertas de rellano activas con accionamiento propio mediante motor, transformador y, sobre todo, un sistema de control de puertas inteligente. Esta inteligencia permite equipar las puertas de rellano y de cabina con un acoplamiento óptico para que se muevan de forma sincronizada. La puerta de cabina actúa como principal, mientras que la de rellano funciona como secundaria. Si una de las puertas se bloquea durante la apertura o el cierre, invierte su movimiento automáticamente. Esta inversión se transmite a la otra puerta mediante un acoplamiento óptico (sensor IRcom) para que reaccione de forma simultánea y sincronizada.

Dado que las puertas de piso accionadas no tienen su propio peso de cierre, el requisito de EN 81 de que las puertas de piso deben cerrarse automáticamente se cumple a través de un modo de cierre forzado automático. Estas puertas deben tener una fuente de alimentación de emergencia (ininterrumpida) para garantizar que se cierren y bloqueen solas.

La gama de puertas de piso activas eléctricas consta de puertas de apertura central de dos paneles, de apertura lateral de dos paneles y de apertura central de cuatro paneles. Se pueden configurar con casi todas las ejecuciones de paneles de puertas, umbrales de puertas y diseños de marcos.
