Elevador personalizado: uma conquista extraordinária

O Vale do Hudson, em Nova York, é uma paisagem fluvial deslumbrante, com cidades e vilarejos pitorescos aninhados entre colinas arborizadas, um paraíso natural pontilhado de casas dos sonhos a um passo de estábulos e atracadouros para barcos. A maioria dos moradores é atraída para cá pelo estilo de vida, mas, no fundo, o que importa mesmo é a vista. Os proprietários desta joia arquitetônica certamente pensam assim. Os visitantes que sobem ao terraço na cobertura ficam maravilhados com a vista: uma paisagem verdejante e exuberante cortada pelo rio Hudson, que flui suavemente.

Os quatro níveis da casa — espaço para hóspedes no térreo, sala de jantar e quartos no segundo andar, um escritório no terceiro e o terraço na cobertura — são conectados por uma escada em espiral feita sob medida, uma obra de arte por si só. E, embora os proprietários adorassem a escada, queriam tornar a casa mais acessível instalando um elevador residencial. Isso se mostrou uma proposta um tanto complexa, com várias opções de ampliação consideradas e descartadas por diversos motivos: uma opção não alcançaria todos os andares, outra não se integraria à arquitetura da casa e outra ainda colocaria a entrada do elevador diretamente em um quarto. Para complicar ainda mais, os proprietários exigiram que a escada não fosse removida, nem mesmo modificada.

A Visão Criativa

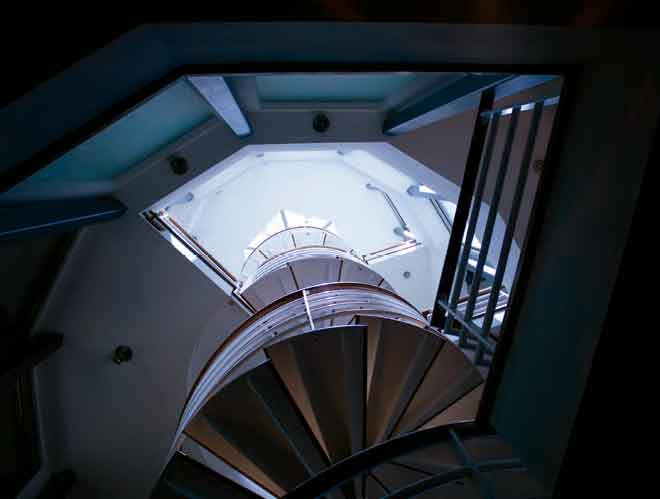

Quando a Nationwide Lifts de Fayetteville, Nova York, foi chamada, a solução ficou clara. A escada em espiral de quatro níveis sobe por um átrio alto e estreito que se estende até uma cúpula no telhado. A escada preenche a maior parte do espaço, mas deixa uma estreita faixa em forma de crescente aberta. Este seria o cenário para o elevador com o design mais criativo já construído pela Nationwide.

A Nationwide propôs um elevador personalizado com um design pentagonal que se encaixaria no espaço entre a escada em espiral e as janelas externas. Embora isso eliminasse todos os problemas relacionados à ampliação da casa para acomodar um elevador, vários desafios persistiam:

• O elevador deve aproveitar cada centímetro do espaço disponível, seguindo o contorno das janelas e da escada.
• A estrutura da caixa do elevador deve ser autoportante, pois não há parede estrutural na qual os trilhos possam ser fixados.
• A estrutura da caixa do elevador deve combinar com os elementos arquitetônicos da casa.
• Os painéis devem ser transparentes para complementar o ambiente aberto da casa.
• Seriam necessárias entradas em ambas as extremidades do espaço, permitindo o acesso em todos os quatro patamares.
• O elevador não pode ter um fosso, pois a construção do patamar inferior não o permitiria.

Para superar esses desafios, a Nationwide registraria quatro patentes e criaria a "joia da coroa" de sua linha de elevadores Artisan.

Formato único

O espaço disponível tinha apenas 34 cm de largura e um formato claramente singular. Esboçar um formato adequado foi a parte fácil. Projetar uma estrutura autoportante e robusta para o poço do elevador foi muito mais difícil. A Nationwide desenvolveu um método exclusivo para construir o formato incomum, utilizando perfis de alumínio personalizados e anéis de aço. Os componentes tradicionais do elevador (trilho em T e mecanismo de enrolamento) foram integrados à estrutura do poço. Cuidado especial foi tomado para ocultar fixadores e componentes do elevador. Três das quatro patentes provisórias estão relacionadas ao projeto e à construção do poço. O projeto final incluiu uma distância mínima de 25 cm entre as guias, uma cabine profunda e portas de 24 cm de largura em cada extremidade. Embora menor que um elevador residencial típico, ele ainda acomoda confortavelmente duas pessoas.

Projeto sem fossa

A Nationwide levou muito a sério a exigência de ausência de fosso para este projeto. Os projetistas sabiam que a solução correta poderia ser aplicada a projetos futuros, por isso dedicaram muito tempo e esforço a esse aspecto. A quarta patente provisória abrange a solução que resolveu o desafio da ausência de fosso. Este elevador tem um piso com apenas 19 mm de espessura e pode pousar nivelado no piso térreo. Há apenas um degrau de 19 mm para entrar na cabine, uma transição facilmente resolvida com um batente de entrada em cunha. Igualmente surpreendente, esse processo pode ser facilmente aplicado a outros formatos e tamanhos. Isso confere aos elevadores Nationwide Artisan uma nova funcionalidade para a adaptação de elevadores em residências.

Estética notável

A integração do elevador a esta residência singular foi uma parte crucial do projeto. Cor, acessórios, linhas retas e até mesmo o nível de ruído eram aspectos muito importantes. Uma cor personalizada de pintura eletrostática foi criada para combinar com o "Azul Vale do Hudson" utilizado nas vigas de aço em toda a casa. Os elementos verticais da estrutura do elevador alinham-se com as vigas verticais que emolduram as janelas do átrio, permitindo que a estrutura do elevador se integre à estrutura da casa. Os acessórios em aço inoxidável complementam o estilo moderno da residência.

O mecanismo de acionamento por tambor de enrolamento, com sua simplicidade inerente, é o sistema de elevação ideal para este elevador. O motor/redutor fica oculto no topo da caixa do elevador, atrás de painéis de policarbonato fosco. O motor/redutor de alta qualidade escolhido para esta aplicação proporciona um funcionamento praticamente silencioso enquanto a cabine se desloca suavemente. Painéis de policarbonato cristalino preenchem a estrutura da caixa do elevador e as paredes da cabine. Perfis de alumínio extrudado sob medida emolduram os painéis, conferindo-lhes uma aparência sem fixadores aparentes.

A Nationwide demonstrou criatividade e inovação com este projeto, e os desafios foram enfrentados com soluções inéditas que trouxeram resultados notáveis.

Créditos

DesignerAndy Darnley
Instalador e fabricanteElevadores Nacionais
Sistema de direçãoWurtec
