Asansörlerde Elektrikli Güvenlik Cihazları

EN 81-20 standardına göre asansörlerde elektrikli güvenlik cihazları devreye girdiğinde asansör makinesi çalışmamalı veya gerekirse asansörün hareketi hemen durmalıdır.

Elektrik güvenlik devreleri elektrik güvenlik kontaklarından veya elektrik güvenlik devrelerinden oluşur. Elektrik güvenlik kontakları en az IP4X koruma seviyesine sahip olmalı ve en az XNUMX kez çalışma dayanıklılığına sahip olmalıdır. Bir elektrik güvenlik tertibatındaki elektrik güvenlik kontağı sayısı bir veya daha fazla olabilir. Elektrik güvenlik devreleri ise elektrik kontakları, elektrik güvenlik kontakları, elektronik devreleri ve programlanabilir elektronik bileşenlerden oluşan devrelerdir.

Elektrik güvenlik tertibatları normal çalışmada mekanik zorlama ile aktive olmalıdır. Aşağıda asansörlerde bulunması gereken elektrik güvenlik tertibatlarını ve gereklilikleri inceleyebilirsiniz:

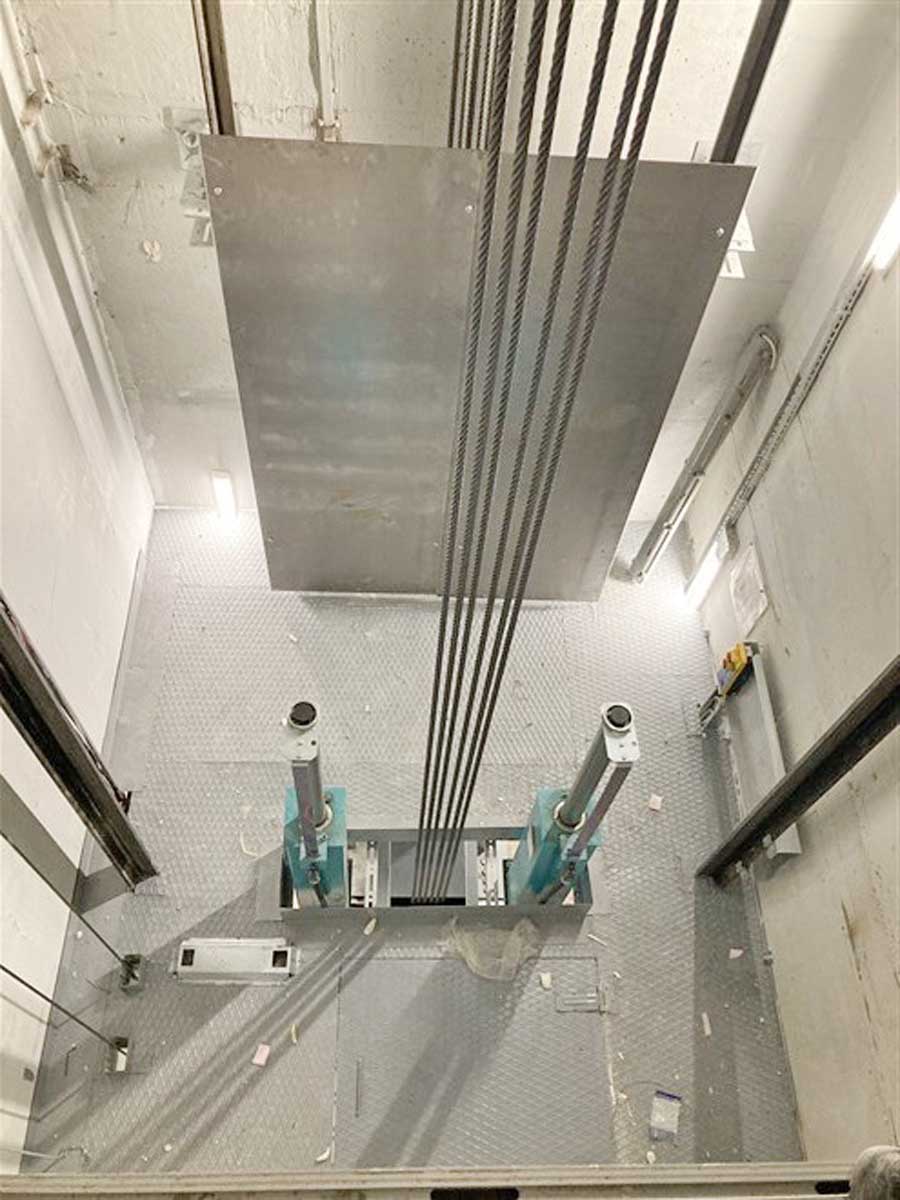

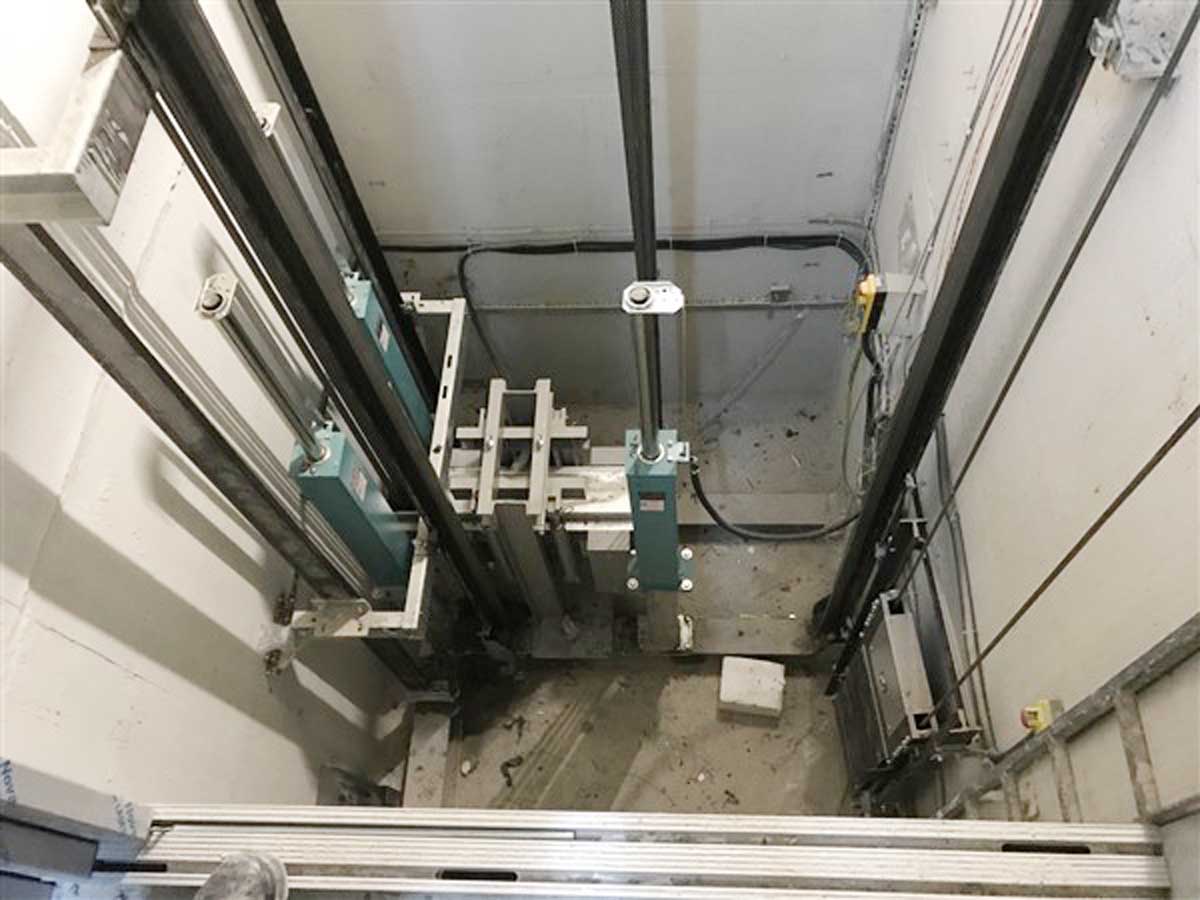

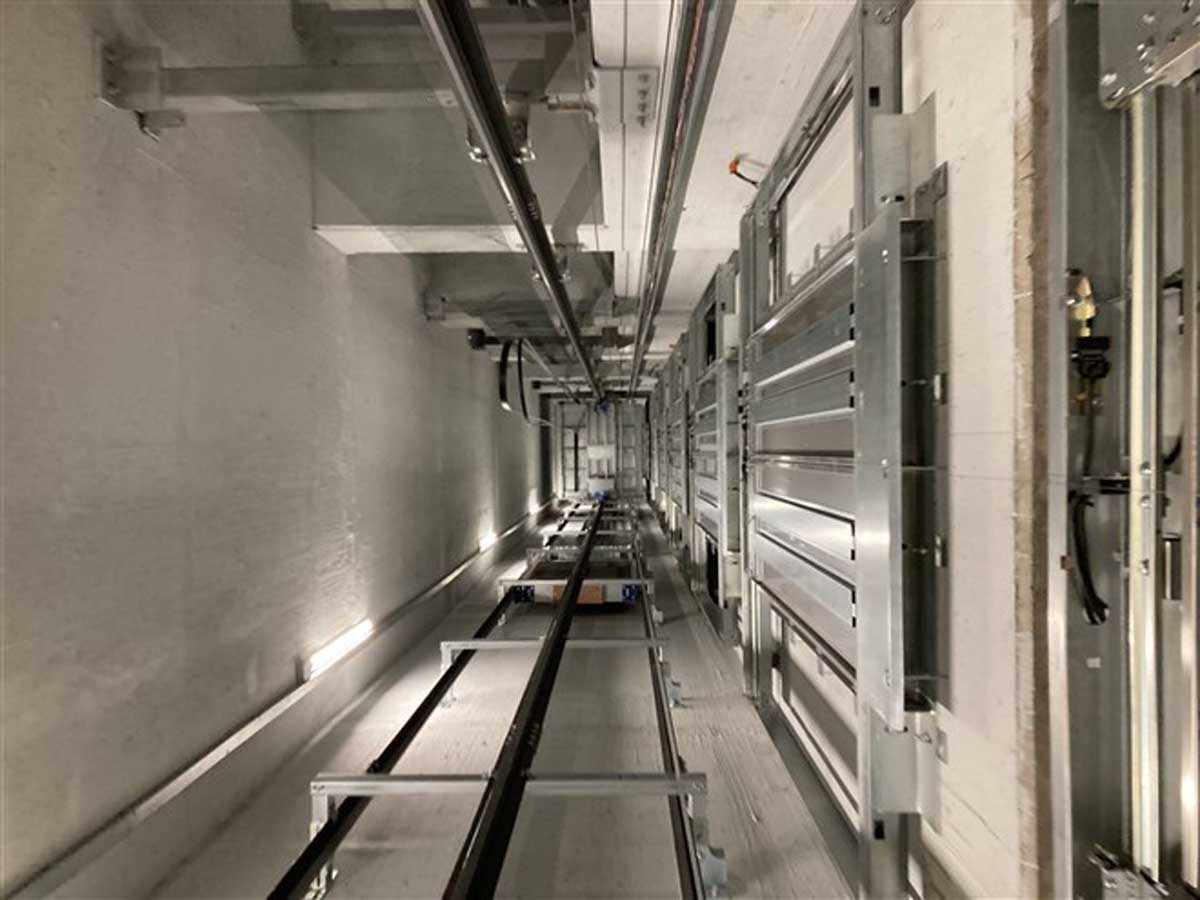

Kuyu dibine erişim sağlayan kapılardan veya kuyu alt boşluğundan kolay görülebilir ve ulaşılabilir asansörü durdurabilen elektrik güvenlik tertibatı olmalıdır. Kuyu dibi yüksekliği 1.6 metreden fazla ise durdurma tertibatı XNUMX tane olmalıdır.

Asansörde makara dairesi var ise makara dairesi girişine yakın yukarıdaki paragrafta açıkladığımız şekilde çalışan durdurma tertibatı olmalıdır.

Eğer kuyu dibine erişim sağlayan merdiven hareketli ise ve asansörün hareketli parçalarının hareket alanına girip çarpışma riski oluşturuyorsa, burada bir elektrik güvenlik tertibatı bulunmalı ve merdiven saklama konumunda değilse asansörü çalıştırmamalıdır.

Acil durum ve muayene kapıları kuyu dibine açıldıklarında tehlikeli bir alana erişim sağlayan erişim kapıları ile söz konusu kapıların kapalı konumlarını denetleyen elektrik güvenlik tertibatlarıyla donatılmalıdır.

Asansör kabin kapısına bakan kuyu duvarındaki girintiler nedeni ile kabin kapısında mekanik kilit tertibatı kullanıldığında kilidin kapalı konumunu denetleyen elektrik güvenlik tertibatı mevcut olmalıdır. Söz konusu elektrik güvenlik tertibatı kapı erken açma özelliği bulunduğunda veya seviyele çalıştığında veya kapı by-pass cihazı aktive olduğunda devre dışı kalmalıdır.

Asansör makine veya frenine kabin içinden veya kabin üstünden bakım yapılması gerektiğinde, kabinin herhangi bir tehlikeli hareketi bir mekanik tertibat ile önlenmelidir. Söz konusu mekanik tertibatın aktif olmadığı konum bir elektrik güvenlik tertibatı ile denetlenmelidir.

Asansör makinesi veya frenine bakım veya kontrol kuyu dibinden yapılacaksa, buraya erişim sağlayan kapı kilitlenebilir olmalı ve kapının açık konumu bir elektrik güvenlik tertibatı ile denetlenmelidir. Yine söz konusu durumda kabinin hareketi bir mekanik tertibat ile önleniyorsa, tertibatın aktif olduğu ve olmadığı durum elektrik güvenlik tertibatı ile denetlenmelidir.

Eğer Asansör makinesi ve frenine kuyu içerisinde bir çalışma platformundan bakım veya kontrol yapılıyorsa ve söz konusu platform kabin, karşı ağırlık veya dengeleme ağırlığının hareket alanı içerisine giriyorsa ve çalışma platformu hareketli ise platformun tamamen geri çekildiği elektrik güvenlik tertibatı ile denetlenmelidir. Çalışma platformu açık iken kabinin hareket etmesi gerekiyorsa, kabinin platforma doğru hareketini sınırlayan mekanik durdurucuların tam açık ve kapalı konumları elektrik güvenlik tertibatları ile denetlenmelidir.

Her durdurma kapısı, en az 7 mm mekanik olarak kilitlendiğinden emin olmak için bir elektrikli güvenlik cihazı tarafından izlenmelidir. Her durdurma kapısı, kapının kapalı olduğundan emin olmak için izleyen bir elektrikli güvenlik cihazı ile donatılmalıdır. Erken kapı açma özelliği veya seviyeleme etkinleştirildiğinde veya kapı by-pass cihazı etkinleştirildiğinde söz konusu elektrikli güvenlik cihazı devre dışı bırakılmalıdır.

Kat kapısında birden fazla panel varsa ve bu paneller birbirine halat, zincir, kemer vb. .

Kapının erken açılması, tesviye edilmesi veya kapı by-pass cihazının etkinleştirilmesi dışında asansör kabin kapısı açıkken hareket etmemelidir. Asansör kabin kapısı, kapalı olduğundan emin olmak için elektrikli bir güvenlik cihazı tarafından izlenmelidir.

Asansör kabininde acil ambar veya kapı varsa, ambar veya kapının kilitli konumda olduğu elektrikli bir emniyet cihazı ile izlenmelidir. Acil kapı kilidi açıldığında, elektrikli güvenlik cihazı da bitişikteki asansörü durdurmalıdır.

Kabin ve asansör üzerinde stop butonu bulunmalı ve butona basıldığında asansörün otomatik kapıları çalışmamalıdır. Anahtarın üzerinde veya yanında “DUR” işareti bulunmalıdır. Durdurma anahtarı, araçtaki çıkış noktasından en fazla 1 m uzakta olmalıdır.

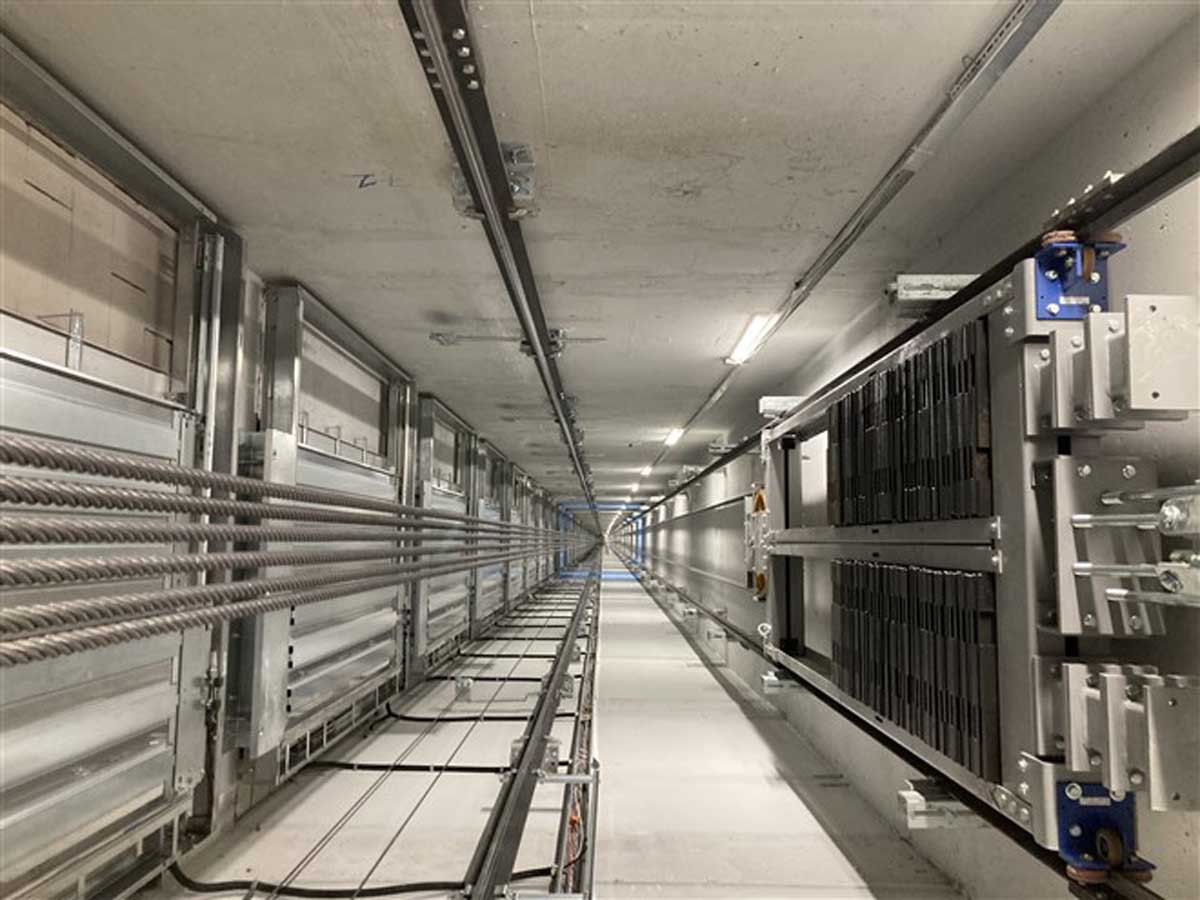

Tampon üzerinde duran asansör kabini veya karşı ağırlık yukarı doğru hareket etmemelidir. Böyle bir durumda halatlar makara üzerinden kaymalı veya elektrikli bir emniyet cihazı ile makinenin hareketi durdurulmalıdır.

Askı tertibatı olarak iki halat veya iki zincir kullanılıyorsa, bir halatın veya zincirin anormal uzaması elektrikli güvenlik cihazı tarafından izlenmeli ve elektrikli güvenlik cihazı bir askı algıladığında asansörü durdurmalıdır.

Pozitif tahrikli asansörlerde veya hidrolik asansörlerde askı halatının veya zincirinin gevşeme riski varsa, elektrikli güvenlik cihazı gevşemeyi kontrol etmeli ve gevşeme tespit ettiğinde asansörü durdurmalıdır.

Dengeleme halatı kullanılan asansörlerde, halatların gerginliği elektrikli bir güvenlik cihazı ile izlenmelidir. Asansörün anma hızı 3.5 m/s'yi geçerse halat gerginlikleri ve gergi kontrol edilmeli ve gergi devreye girdiğinde elektrikli emniyet cihazı asansörü durdurmalıdır.

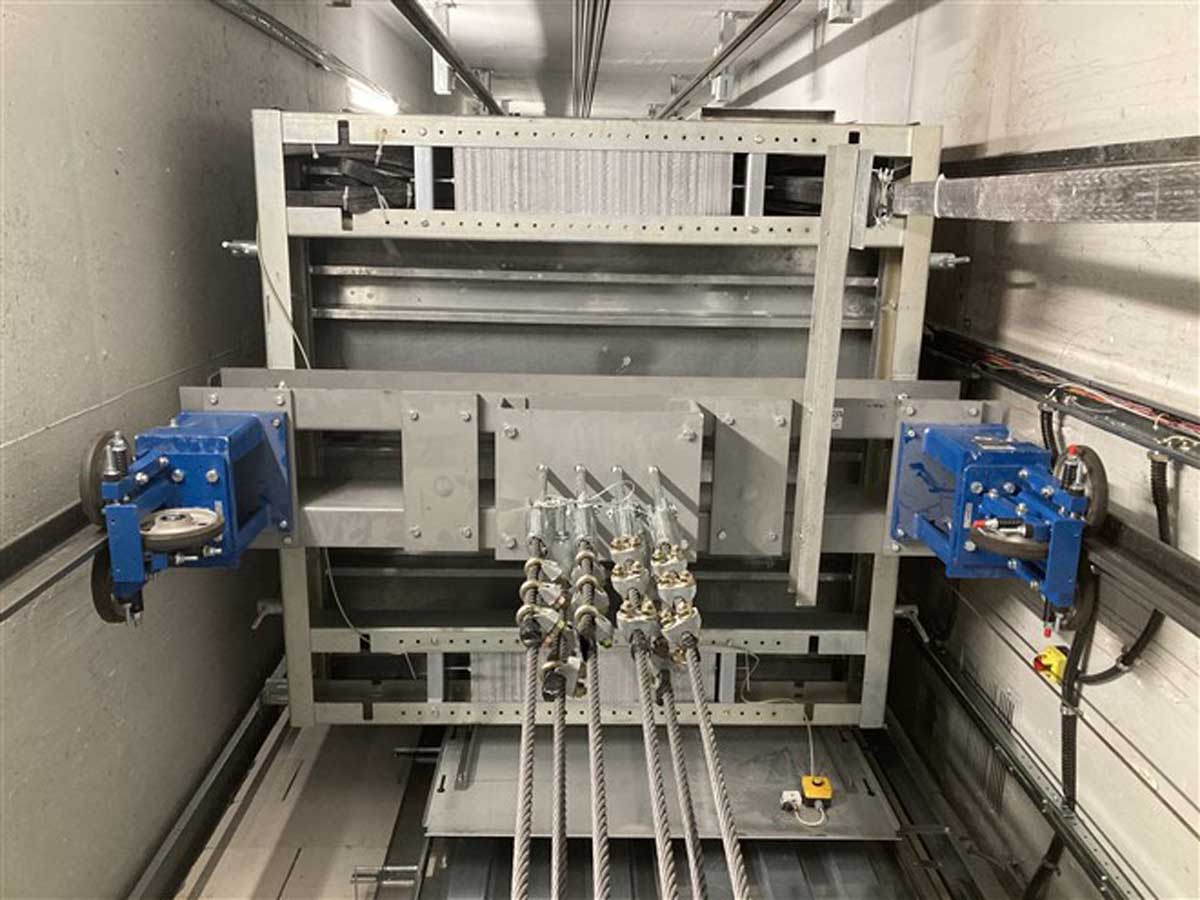

Kabin güvenlik cihazı çalıştığında, kabine takılı elektrikli güvenlik cihazı asansör makinesini kabin güvenlik cihazı devreye girmeden önce veya hemen önce durdurmalıdır.

Asansör kabini yukarı veya aşağı yönde aşırı hız regülatörünün devreye girme hızına ulaşmadan hemen önce - kabinin nominal hızı 1 m/s'yi geçmiyorsa, aynı anda da olabilir - aşırı hız regülatöründeki veya benzer bir devreye girme ekipmanındaki elektrikli güvenlik cihazı asansör makinesini durdurmalıdır.

Emniyet cihazı devreye girdikten sonra asansör normal konumuna getirildiğinde aşırı hız regülatörü otomatik olarak normal pozisyonuna dönmüyorsa, elektrikli bir emniyet cihazı asansörün çalışmasını önlemelidir. Ancak acil elektrik müdahale kontrolörü söz konusu elektrikli güvenlik cihazını devre dışı bırakmalıdır.

Aşırı hız regülatör halatının kopması veya aşırı uzaması durumunda elektrikli güvenlik cihazı asansör motorunu durdurmalıdır.

Asansör güvenlik tertibatı bir emniyet halatı vasıtasıyla devreye giriyorsa, halatın kopması veya uzaması durumunda bir elektrikli emniyet tertibatı asansör motorunu durdurmalıdır.

Asansör emniyet tertibatı bir kol vasıtasıyla devreye giriyorsa ve kol geri çekilmiş konumda değilse, elektrikli emniyet tertibatı asansörün normal aşağı hareketini önlemelidir.

Asansör bir kenetleme cihazı ile donatılmışsa ve cihaz geri çekilmiş konumda değilse, elektrikli güvenlik cihazı asansörün normal aşağı hareketini önlemelidir. Sıkma tertibatı bir hidrolik tampon ile donatılmışsa, tamponun tamamen açık konumu bir elektrikli güvenlik cihazı tarafından izlenmelidir.

Durdurma elemanındaki elektrikli güvenlik cihazı, aracı yukarı doğru aşırı hızlanmaya karşı koruyan cihaz etkinleştirildiğinde de etkinleştirilmelidir.

Aracın kontrolsüz, kasıtsız bir şekilde hareket etmesi durumunda, elektrikli güvenlik cihazı en geç araç kilit açma bölgesinden çıktığında kontrolsüz hareketi algılamalıdır. Aracın kontrolsüz hareketini durduran cihaz devreye girdiğinde mutlaka elektrikli bir emniyet cihazı devreye girmelidir.

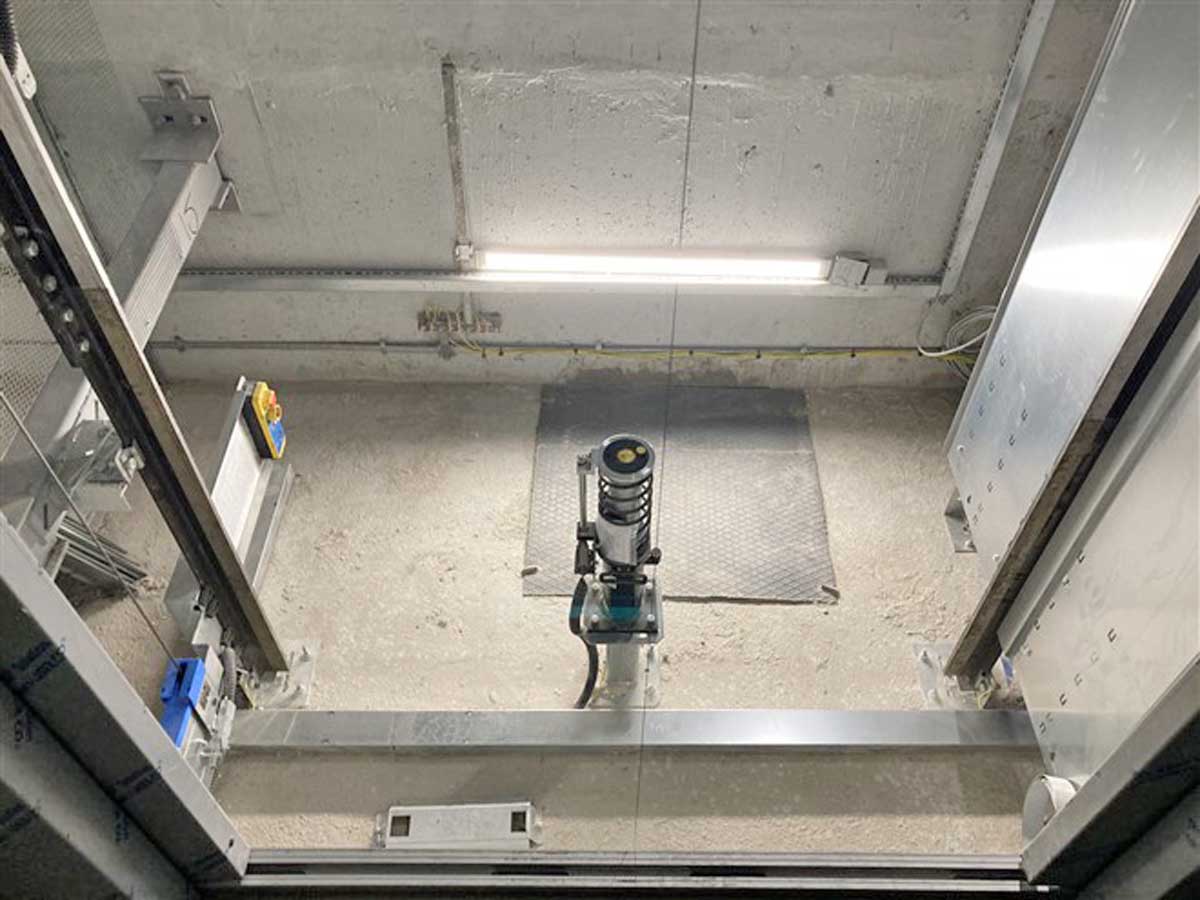

Asansörde bir hidrolik tampon varsa ve hidrolik tampon etkinleştirildiyse, asansörün normal hareketi ancak hidrolik tampon normal açık konumuna dönerse mümkün olmalıdır. Bu, elektrikli güvenlik cihazı ile izlenmelidir.

Bir el çarkı ile asansöre acil müdahale mümkün ise ve el çarkı çıkarılabiliyorsa, el çarkı makineye takıldığında elektrikli bir emniyet cihazının devreye girmesi gerekir.

Asansör makine dairesine birden fazla giriş varsa veya asansörün farklı girişlere sahip birden fazla makine dairesi varsa, asansör motorunun enerjisini kesebilecek bir kontaktör bulunmalı ve bu kontaktör bir elektrik emniyet cihazı ile izlenmelidir. . Kontaktör, en büyük motorun ve diğer motorların birlikte enerjisini kesebilecek kapasitede olmalıdır.

Asansörde kullanılan tamponun strokunun düşürülmesi durumunda asansörün terminal katlarına vardığında yavaşladığı elektriksel emniyet cihazı ile kontrol edilmelidir.

Kat ve kabin kapıları kapalı ve kilitsiz iken asansör kabininin seviyeleme ve otomatik seviyeleme hareketi sadece kilit açma bölgesinde mümkündür. Hareketin sadece kilit açma bölgesi ile sınırlı olduğu elektrikli güvenlik cihazı ile kontrol edilmelidir.

Asansörün güvenli bakım ve muayenesi için kabin üzerinde, kuyu dibinde asansör muayene paneli bulunmalıdır; Çalışma kabin içinden yapılacaksa muayene panosu kabin içinde, çalışma platformdan yapılacaksa platform üzerinde olmalıdır. Pano üzerinde bulunan asansör kontrol şalteri, elektriksel güvenlik cihazının gereksinimlerini karşılamalıdır. Muayene panosu üzerindeki yön butonlarının ve “ÇALIŞTIR/BAŞLAT” butonunun doğru çalıştığı bir elektrikli güvenlik cihazı ile kontrol edilmelidir.

Nominal yükle yüklü kabini yukarı yönde hareket ettirmek için gereken kuvvet 400 N'den fazla ise veya makinede bir el çarkı yoksa, asansörde bir acil durum elektrikli kurtarma anahtarı bulunmalıdır. Pano üzerinde bulunan elektrikli kurtarma anahtarı, elektrikli güvenlik cihazının gereksinimlerini karşılamalıdır.

Kat ve kabin kapılarının kilit ve kilitleme kontaklarının bakımı için asansör kumanda panosunda veya acil durum ve test panosunda kat ve kabin kapısını bypass eden bir aparat bulunmalıdır. Kontrolsüz kullanıma karşı kapak, emniyet kapağı veya priz ile korunmalıdır. Priz cihazı, elektrik güvenlik cihazının gereksinimlerini karşılamalıdır.

Asansör muayene panosu, asansör makinesi, asansör testi ve acil durum anahtarındaki stop anahtarları, elektriksel güvenlik cihazı gereksinimlerini karşılamalıdır.

Limit anahtarlarını çalıştıran cihaz asansör kabinine halat, kayış, zincir gibi endirekt elemanlarla bağlı ise bu bağlantı elemanlarının uzaması elektrikli bir emniyet cihazı ile izlenmelidir. Limit anahtarları, asansörü durduran bir elektrikli güvenlik cihazını etkinleştirmelidir.
