Dikey Kapılı Yük Asansörleri

Yazarınız, bunların veri merkezleri için neden bu kadar önemli olduğunu açıklıyor.

tarafından Michael J. Ryan

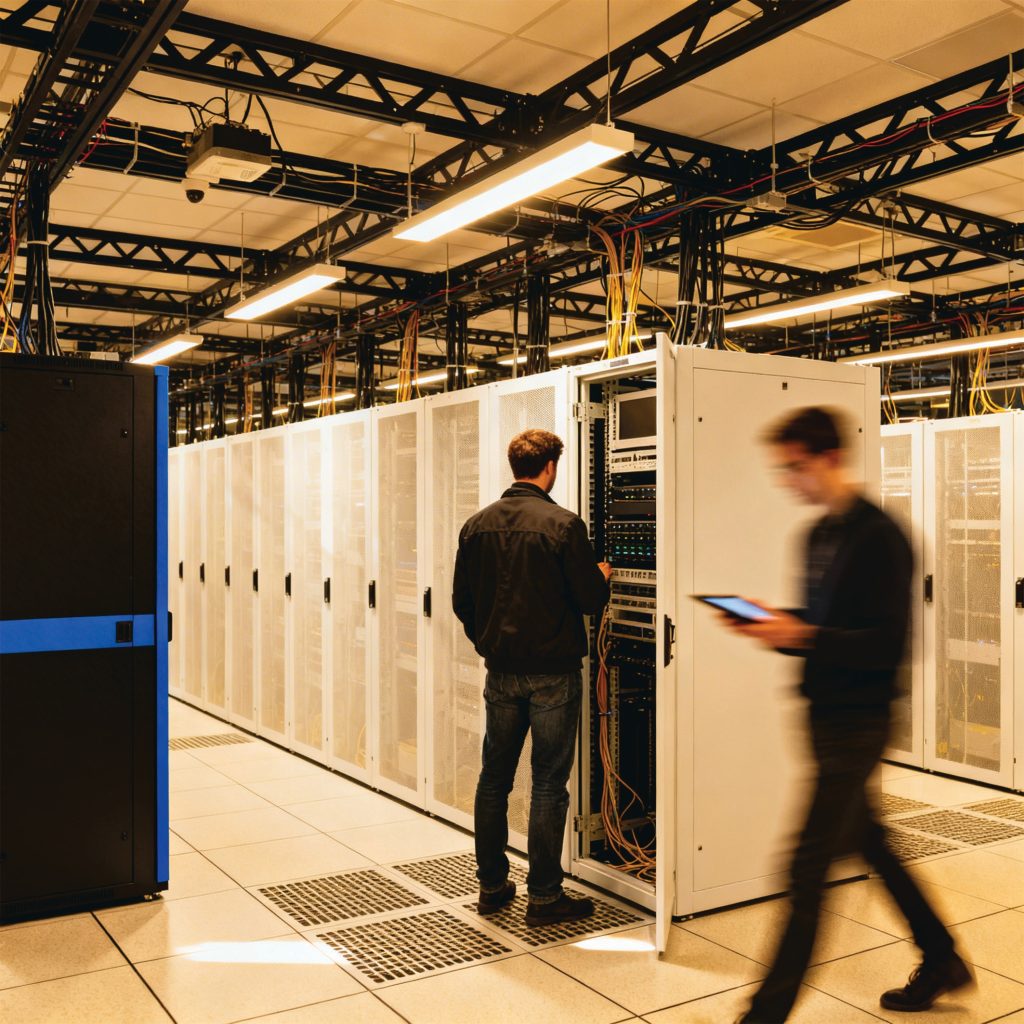

Veri Merkezlerinin Operasyonel Gerçekliği

Modern veri merkezleri geleneksel ticari binalar değildir. Küresel dijital operasyonları, finansal sistemleri, iletişim ağlarını ve bulut bilişim platformlarını destekleyen, görev açısından kritik öneme sahip altyapı tesisleri olarak faaliyet gösterirler. Bu tesislerdeki her tasarım kararında operasyonel süreklilik, güvenilirlik ve uzun vadeli performansa öncelik verilmelidir.

Günümüzdeki veri merkezlerinin çoğu çok katlıdır. Bu nedenle, dikey taşıma sistemleri bu operasyonları desteklemede kritik bir rol oynamaktadır. Veri merkezleri düzenli olarak, tamamen dolu sunucu rafları, Kesintisiz Güç Kaynağı (UPS) kabinleri, batarya düzenekleri ve soğutma altyapısı dahil olmak üzere büyük ve ağır ekipmanları taşır. Bireysel yükler genellikle birkaç bin kiloyu aşar ve tesisin ömrü boyunca tekrar tekrar taşınır. Bu koşullar, asansör giriş sisteminin karşılaması gereken yoğun tekerlek yükleri, tekrarlanan darbe kuvvetleri ve yüksek döngülü kullanım modelleri ortaya çıkarır.

Bu koşullar için tasarlanmamış ekipmanların belirtilmesi gereksiz operasyonel riskler doğurur.

Yolcu asansörleri ve yolcu kapıları altyapı için değil, insanlar için tasarlanmıştır.

Yolcu asansörleri ve daha özel olarak, yolcu tipi yatay kayar asansör kapıları, öncelikle ofis kuleleri, konut binaları, oteller ve kamusal alanlar gibi yaya ortamları için tasarlanmıştır. Tasarım öncelikleri, yüksek hacimli kurulumlar için sessiz çalışma, mimari estetik ve maliyet verimliliğine odaklanmaktadır.

Bu sistemler genellikle hafif panel yapısına ve endüstriyel ekipman hareketinden ziyade insan trafiği için optimize edilmiş mekanizmalara dayanır. Veri merkezlerinde yaygın olarak kullanılan ağır arabalar, paletli yükler ve tekerlekli ekipmanlara maruz kaldığında, yolcu kapısı sistemleri şu risklere açıktır:

• Panel deformasyonu
• Palet aşınması ve hizalama bozukluğu
• Arttırılmış bakım sıklığı
• Operasyonel kesinti

Zamanla, bu sorunlar asansör sisteminin performansını ve güvenilirliğini düşürebilir. Kritik öneme sahip tesislerde, küçük güvenilirlik sorunları bile orantısız operasyonel sonuçlar doğurabilir.

Endüstriyel Kullanım İçin Tasarlanmış Yük Asansörleri ve Yük Kapıları

Yük asansörü girişleri, ağır ekipman ve endüstriyel yükleme koşullarının beklendiği ortamlar için özel olarak tasarlanmıştır. Yolcu asansörü kapı tahrik sistemleri, kabin kapısı ile kat kapısı arasında mekanik bir bağlantıya dayanır. Bu bağlantı, asansörün ağır yüklenmesi ve boşaltılması sırasında ayrılmaya eğilimlidir ve bu da asansörün durmasına neden olur. Yük asansörü kapıları bağımsız olarak çalışır ve ağır yüklemeden etkilenmez.

Ayrıca, yük kapılı yük asansörleri, hizalama veya işlevden ödün vermeden tekrarlanan darbelere ve yoğun yüklere dayanmalarını sağlayan güçlendirilmiş yapısal bileşenler içerir.

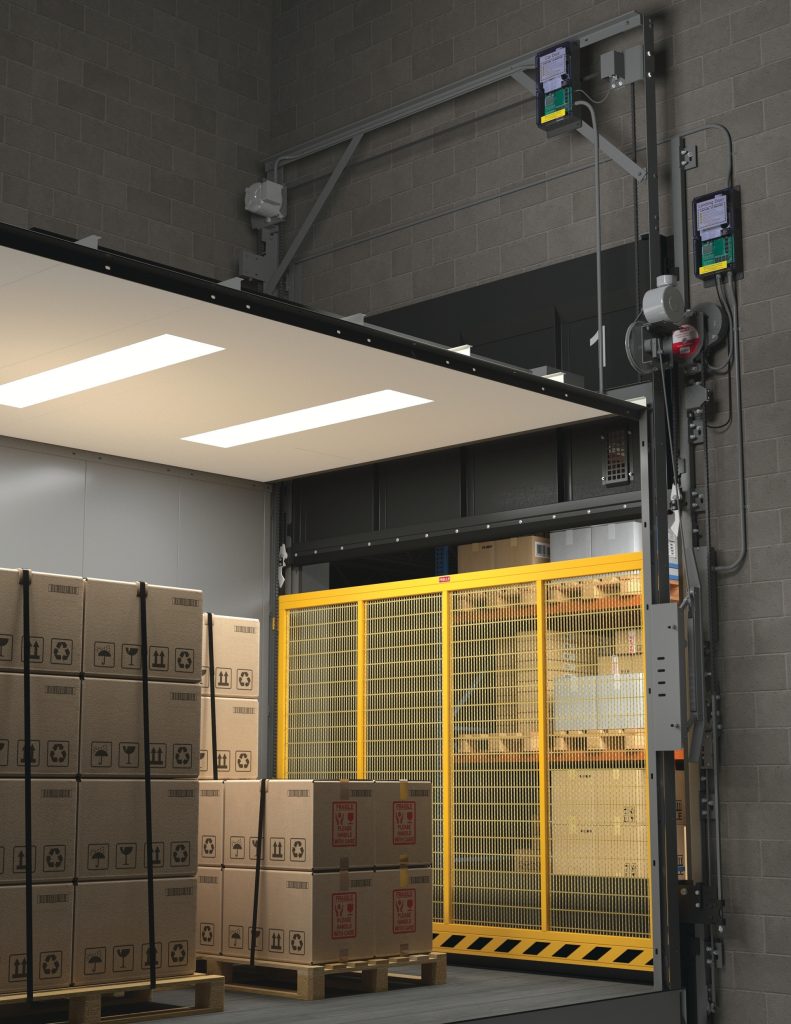

Tipik dikey olarak kayar yük giriş kapısı tasarım özellikleri şunlardır:

• Takviyeli çelik paneller
• Ağır hizmet tipi askı sistemleri
• Yapısal kılavuz tertibatları
• Endüstriyel kamyon taşıma eşikleri
• C3 yükleme sınıflandırmaları için tasarlanmış donanım

Bu yapı felsefesi, veri merkezlerinde bulunan mekanik gereksinimleri yansıtır ve giriş sisteminin sürekli ekipman hareketine ve yüksek döngülü kullanıma rağmen güvenilir bir şekilde çalışmasını sağlar. Sadece insan trafiğine olanak sağlamak yerine, yük girişleri altyapı hareketini destekleyecek şekilde tasarlanmıştır.

Güvenilirlik, Çalışma Süresi ve Ekipman Hareketliliği

Operasyonel süreklilik, modern veri merkezlerinde kritik bir tasarım önceliğidir. Büyük bulut sağlayıcıları tarafından işletilen tesisler, sistem kullanılabilirliğini aksatmadan yedek ekipmanı hızlı bir şekilde taşıyabilmeli, bakım yapabilmeli ve altyapıyı yükseltebilmelidir.

Tek tek bileşenler yıllarca dayanabilse de, büyük ölçekli tesislerin büyüklüğü, donanım değişimlerinin sürekli olarak gerçekleşmesi anlamına gelir. Büyük veri merkezleri, kapsamlı depolama, pil ve ağ sistemlerinin yanı sıra 50,000 ila 200,000 sunucu içerebilir. Sonuç olarak, 1000 ila 5000 lb ağırlığındaki ekipmanlar, çelik arabalar veya palet kaldırma araçları üzerinde sık sık bina içinde taşınır.

Bu nedenle asansör güvenilirliği, tesisin kesintisiz çalışmasını sağlamak için hayati önem taşır. Asansör girişleri hasar görürse, hizası bozulursa veya uygun olmayan kapı sistemleri nedeniyle çalışamaz hale gelirse, ekipman hareketi gecikebilir ve operasyonel restorasyon süreleri uzayabilir.

Bu nedenle, birçok veri merkezi tasarımcısı, yolcu tipi asansör kapıları yerine, C sınıfı yükleme için tasarlanmış yük taşıma kapasiteli asansör girişlerini ve ağır hizmet tipi kapı panellerini ve çerçevelerini tercih etmektedir. Yük sistemleri, sürekli ekipman hareketine bağlı zorlu koşullara dayanacak şekilde inşa edilmiştir ve arıza toleransının son derece düşük olduğu ortamlarda gereken dayanıklılığı ve güvenilirliği sağlar.

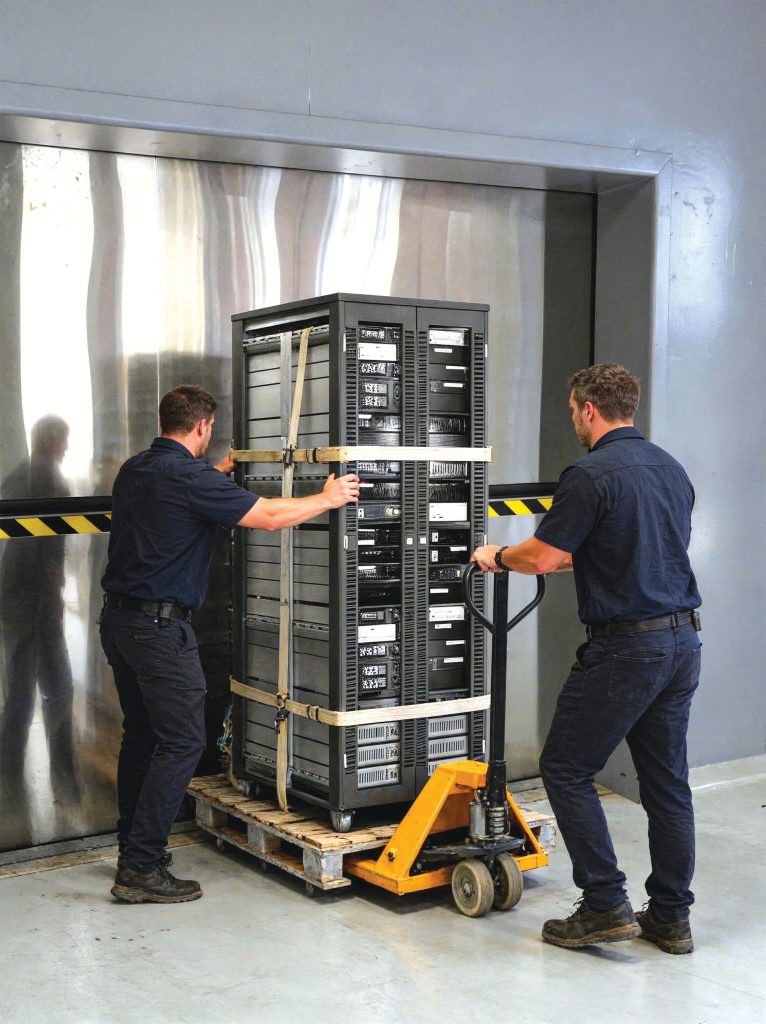

Tipik Ekipman Taşıma

Çevresel Performans ve Hava Akışı Bütünlüğü

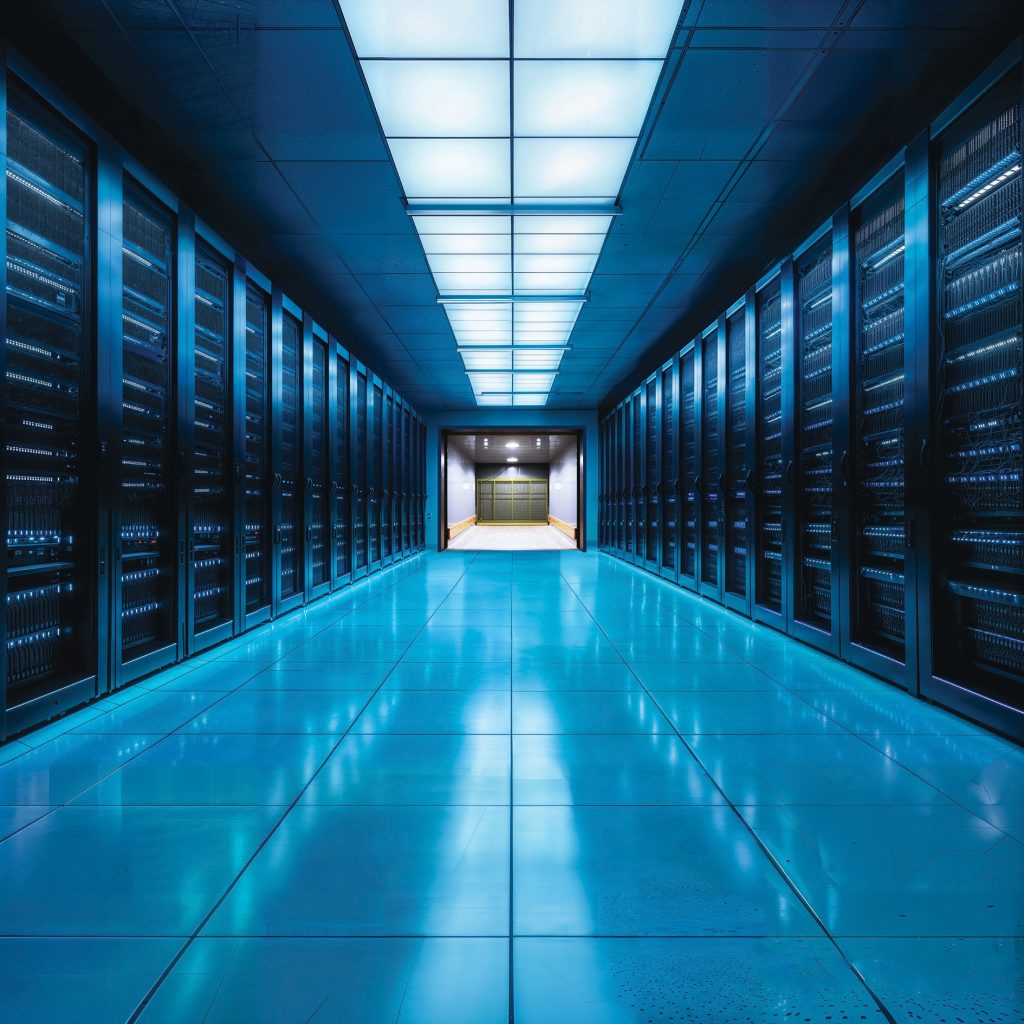

Veri merkezleri, ekipman sıcaklık stabilitesini ve enerji verimliliğini korumak için büyük ölçüde kontrollü hava akışı yönetim stratejilerine dayanmaktadır. Sıcak koridor/soğuk koridor izolasyon sistemleri, pozitif basınçlı ortamlar ve hassas HVAC dengelemesi bu tesislerin temel bileşenleridir.

Zamanla hizasını kaybeden veya aşırı boşluklar oluşan asansör girişleri, katlar ve ekipman alanları arasındaki hava akışının muhafazasını olumsuz etkileyebilir. Küçük sızıntı yolları bile soğutma verimliliğini azaltabilir ve işletme enerji maliyetlerini artırabilir.

Yük kapıları, tekrarlanan yükleme koşulları altında yapısal sağlamlığı ve hizalamayı koruyarak, veri merkezi soğutma sistemlerinin bağlı olduğu basınç ilişkilerinin ve muhafaza stratejilerinin korunmasına yardımcı olur.

Geleceğe Yönelik Ekipman Erişimi

Bilgi işlem yoğunluğunun artmasıyla birlikte veri merkezi ekipmanlarının hem boyutu hem de ağırlığı artmaya devam etmektedir. Bu nedenle asansör sistemleri, gelişen ekipman gereksinimlerini karşılamak için yeterli açıklık boyutları ve dikey boşluk sağlamalıdır.

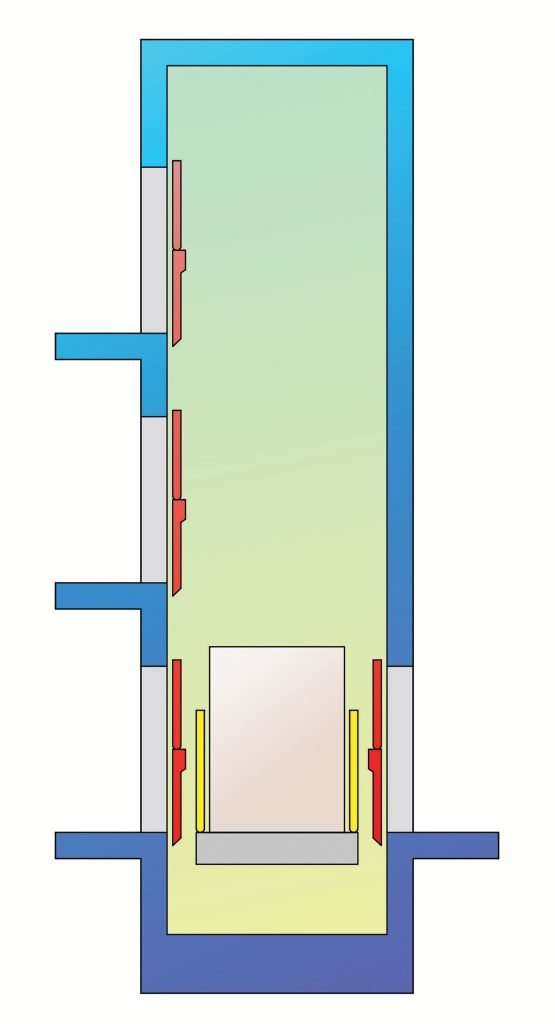

Dikey sürgülü yük kapıları, özellikle hareketleri için gereken zemin alanıyla karşılaştırıldığında, önemli ölçüde daha geniş açıklıklar sağlar. Daha az zemin alanı kaplamaları, ekipman koridorlarında ve hazırlık alanlarında daha fazla yer açılmasına olanak tanır. Yük girişlerinin belirtilmesi, teknoloji altyapısı değiştikçe uzun vadeli esnekliği sağlamaya yardımcı olur.

Yaşam Döngüsü Maliyeti ve Başlangıç ​​Maliyeti Karşılaştırması

Yolcu kapıları ilk yapım aşamasında daha ucuz görünebilir. Ancak, bu algılanan tasarruflar, bu tür sistemler endüstriyel hizmet ortamlarında kullanıldığında genellikle daha yüksek yaşam döngüsü maliyetleriyle dengelenir.

Yaygın uzun vadeli etkiler şunlardır:

• Daha yüksek bakım sıklığı
• Servis çağrılarında artış
• Erken parça değişimi
• Arıza riskinin daha yüksek olması

Yük asansörü sistemleri, yolcu asansörlerine göre daha sağlam bir yapıya sahip olduklarından, tesisin ömrü boyunca daha fazla dayanıklılık ve güvenilirlik sağlayarak uzun vadeli servis maliyetlerini ve işletme riskini genellikle azaltırlar. Kritik görev ortamlarında, yaşam döngüsü performansı her zaman ilk maliyet hususlarından daha önemlidir.

Sonuç

Veri merkezleri, ticari binalardan ziyade endüstriyel altyapı tesisleri gibi çalışır. Bu ortamlarda taşınan ekipmanlar, standart yolcu asansörü sistemlerinin tasarım amacını aşan mekanik talepler ortaya koymaktadır.

Yük asansörleri, ağır ekipman hareketini, tekrarlanan darbeleri ve yüksek devirli çalışmayı karşılayacak şekilde özel olarak tasarlanmıştır; bu sırada hizalama, dayanıklılık ve operasyonel güvenilirlik korunur. Güçlendirilmiş kapı panelleri, endüstriyel donanım ve zorlu yükleme koşullarını destekleme yeteneği, yük asansörlerini kritik görev ortamları için uygun bir seçim haline getirir.

Çalışma sürekliliğinin, altyapı korumasının ve uzun vadeli güvenilirliğin esas olduğu tesislerde, dikey kapılı yük asansörlerinin belirtilmesi sadece bir tasarım tercihi değil, operasyonel sürekliliği koruyan ve uzun vadeli riski en aza indiren sorumlu bir mühendislik kararıdır.

Referanslar

[1] Asansörler ve Yürüyen Merdivenler için ASME A17.1 / CSA B44 Güvenlik Kodu. Amerikan Makine Mühendisleri Derneği, New York.

[2] Uptime Enstitüsü. Katman Standardı: Topoloji. Seattle, WA.

[3] TIA-942 Veri Merkezleri için Telekomünikasyon Altyapı Standardı. Telekomünikasyon Endüstri Birliği.

[4] ASHRAE TC 9.9. Veri İşleme Ortamları için Termal Yönergeler. Atlanta, GA.

[5] Barney, GC Asansör Trafik El Kitabı: Teori ve Uygulama.

[6] Janovsky, L. Asansör Mekanik Tasarımı. Elevator World A.Ş.

[7] Schneider Electric. Veri Merkezi Fiziksel Altyapı Tasarım Kılavuzu.

[8] Dell Technologies. PowerEdge Raf Sunucusu Kurulum Kılavuzu.

[9] Ulusal Yapı Bilimleri Enstitüsü. Bütün Bina Tasarım Kılavuzu: Yaşam Döngüsü Maliyet Analizi.

[10] Yeşil Şebeke. Veri Merkezi Hava Akışı Yönetimi En İyi Uygulamaları.
