Güvenli, Emniyetli ve Bilgili

Nessum, asansörlere gelişmiş servis entegrasyonunu basitleştiriyor.

Neil Bullock tarafından
görseller Nessum'un izniyle kullanılmıştır

Genel Bakış

Bina sahipleri ve yöneticileri, asansörlerin bir binadaki deneyim kalitesinde oynadığı rolü fark ettiler. Bina kiracılarının artan konfor ve güvenlik gereksinimlerine yanıt olarak, asansör sistemleri temel bir hizmet olmaktan bir merkez parçası olmaya doğru bir dönüşüm geçiriyor. Daha önce HD-PLC olarak bilinen çok yönlü Nessum spesifikasyonu (IEEE 1901 olarak standartlaştırılmıştır), gelişmiş özelliklerin asansör sistemlerine entegre edilmesi için sağlam ve güvenli bir iletişim temeli sağlar. Tipik müşteriler arasında Otis, TK Elevator, Schindler ve KONE gibi ticari ve endüstriyel asansör sektöründeki OEM'ler yer alır.

Asansör Hizmetleri

Optimum verimlilik, konfor ve güvenlik sunan binalar en yüksek kiraları ve doluluk oranlarını elde edecektir. Bu hedefe önemli bir katkı sağlayan asansör sistemleri için çeşitli daha gelişmiş hizmetler geliştirilmiştir ve Nessum spesifikasyonu kullanılarak inşa edilen iletişim sistemleri bunları desteklemek için mükemmel bir araç sağlar.

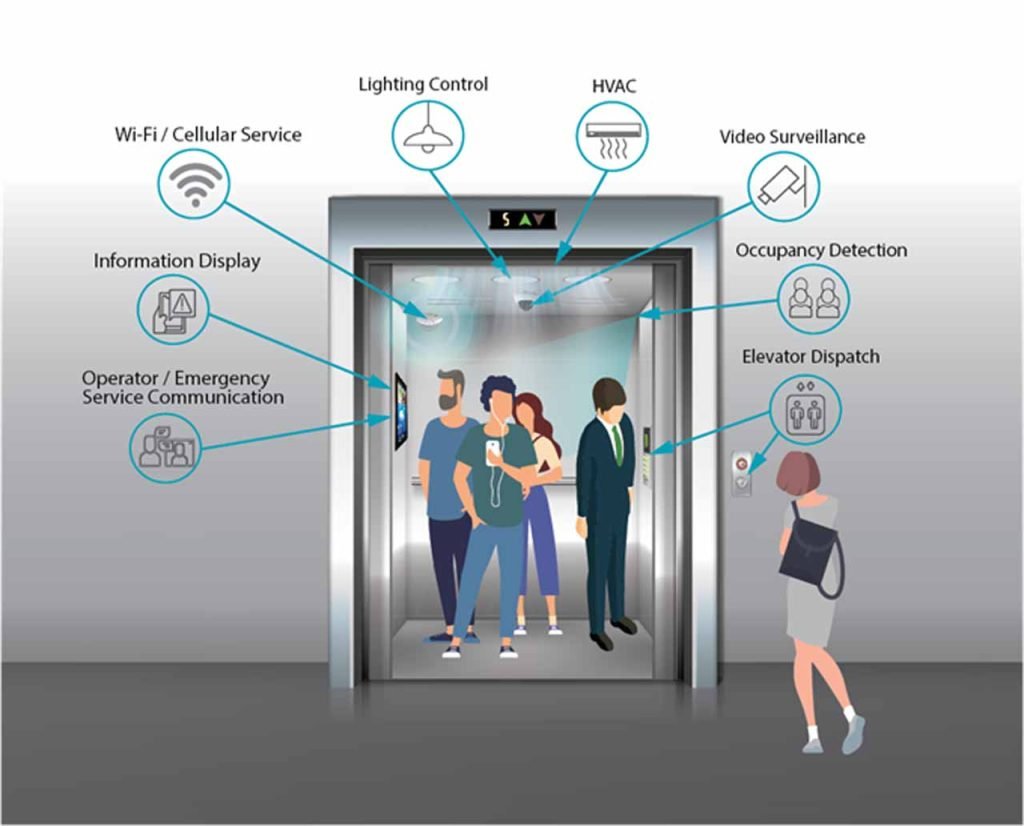

Asansör hizmetlerine örnek olarak şunlar verilebilir:

• Asansör SevkiyatıAsansör kontrol sistemleri, konforlu ve güvenli bir ortam sağlarken, yolcuların bir kattan diğerine geçişini optimize etmek için asansörlerin dağıtımını yönetir. Asansörlerin yerini ve kullanılabilirliğini işaretler ve güvenlik, bakım ve iletişim hizmetleri sağlar.
• Bilgi EkranıVideo ekranları asansör kullanıcılarına günlük iletişimleri sunar ve gerektiğinde güvenlik bilgilerini (örneğin acil çıkış yönleri) sunabilir.
• Wi-Fi ve Hücresel Hizmet Uzantısı. Hücresel ağlar için Wi-Fi erişim noktası veya küçük bir hücre sağlanması, ilgili hizmetin seyahat sırasında kesintisiz olarak asansör kabinine kadar genişletilmesine olanak tanır.
• Video izlemeAsansör kabininin iç kısmı gerçek zamanlı olarak video sistemiyle izlenerek, asansör kullanıcılarına güvenli ve güven verici bir ortam sağlanmaktadır.
• Doluluk TespitiRF (radyo frekansı) sensör sistemi, asansör kabinindeki insanları sayar ve ışıklar kapalıyken veya görüntü duman nedeniyle engellenmişken bile insanlar ile nesneler arasında ayrım yapar.
• Operatör ve Acil Servis İletişimi. Çift yönlü ses sistemleri asansör sakinleri ile yönetim ve acil servisler arasındaki iletişimi kolaylaştırır.
• Aydınlatma kontrolüAydınlatma kontrol sistemleri, asansör kullanılmadığında kabindeki ışıkları kapatarak ve günün saatine göre aydınlatma seviyelerini artırıp azaltarak enerji tüketimini azaltabilir.
• Isıtma, Havalandırma ve Klima (HVAC). HVAC sistemleri asansör kabininin sıcaklığını, nemini ve hava kalitesini izler ve kontrol eder. Doluluk kalıplarına ve binanın iç ve dış hava koşullarına göre ısıtma ve soğutmayı optimize ederek konforu korurken enerji kullanımını en aza indirir.

Mevcut İletişim Teknolojilerinin Zorlukları

Asansör kontrol sistemleri genellikle bireysel hizmetler olarak gelişmiştir. Ekipman ve kontrolör arasındaki iletişim noktadan noktaya olmuştur, veri hızları düşük olmuştur ve protokol ya tescillidir ya da noktadan noktaya iletişim için tasarlanmış çok sayıda protokolden biridir. Her hizmet için ayrılmış kablolar da ağır ve maliyetlidir. Asansör iletişimi için artık birkaç ağ odaklı iletişim teknolojisi kullanılmaktadır. Ancak her birinin uygulamasını sınırlayan dezavantajları vardır. Ethernet kablolu veri dağıtımı için kullanılır, ancak asansör seyahat kablosu gereksinimlerine uygun veri kablosu maliyetlidir ve yalnızca daha kısa binalara hizmet verebilir. CAN kabin içi ağ için kullanılır, ancak kabini makine dairesine bağlamak için menzili yoktur ve sınırlı veri kapasitesine sahiptir.

Kabin muhafazası metalden oluştuğu ve şaft genellikle beton veya çelikle kaplandığı için ortam kablosuz yayılım için zorludur. Yeni asansör hizmetlerinin daha verimli ve etkili bir şekilde sunulmasına doğru ilerlemek için, standartlaştırılmış ağ odaklı protokoller kullanarak uygun kapasite ve menzile sahip tüm bu yetenekler genelinde kontrolü bütünsel olarak ele alabilen bir iletişim sistemine ihtiyaç vardır.

Nessum: Gelişmiş Asansörler için Bütünsel Bir İletişim Teknolojisi

Nessum'un altında yatan teknolojiler, en düşük maliyetle çok çeşitli terminallere sağlam veri hizmetleri sağlar. Çoğu durumda terminallerin bir güç kaynağına bağlanması gerektiğinden, bu en etkili şekilde verilerin güç hatları üzerinden iletilmesiyle elde edilir.

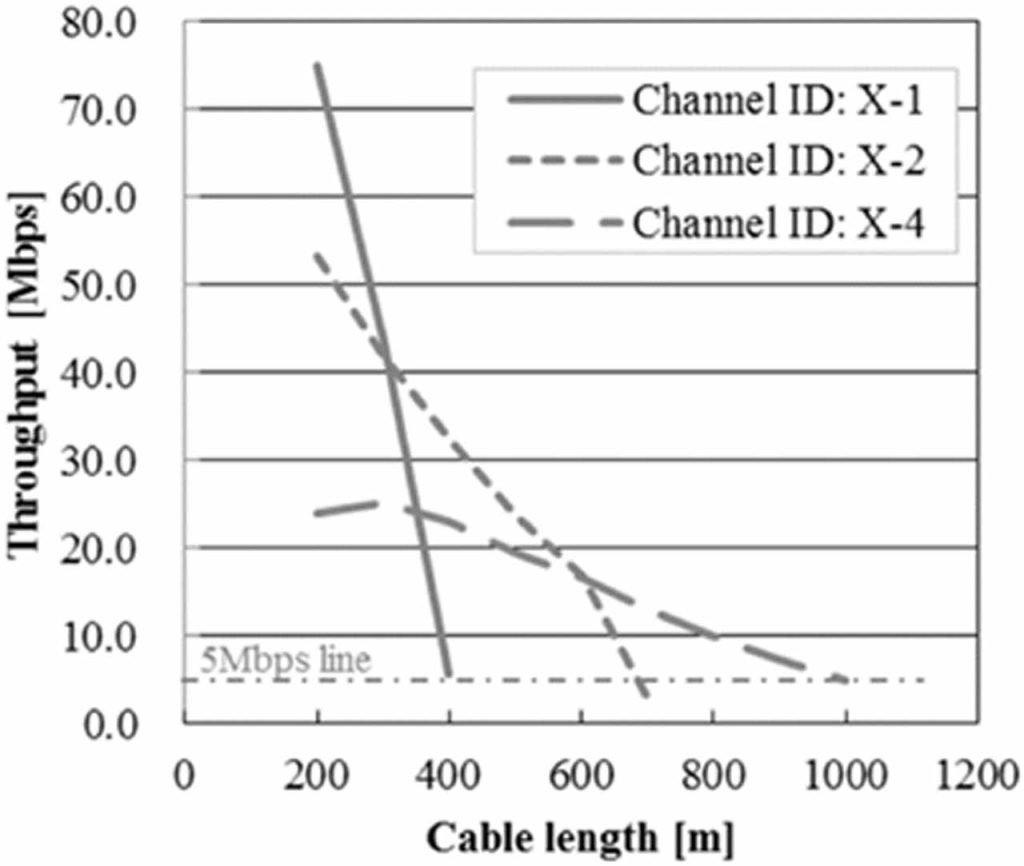

Nessum, CENELEC EN 2-28 gibi çeşitli standartlar altında güç hattı iletişimi için izin verilen 50561 MHz ile 1 MHz arasındaki frekansları kullanır. Kullanıcının veri çıkışı ve aralığı arasında seçim yapmasına izin veren farklı kanal genişliklerini destekler.

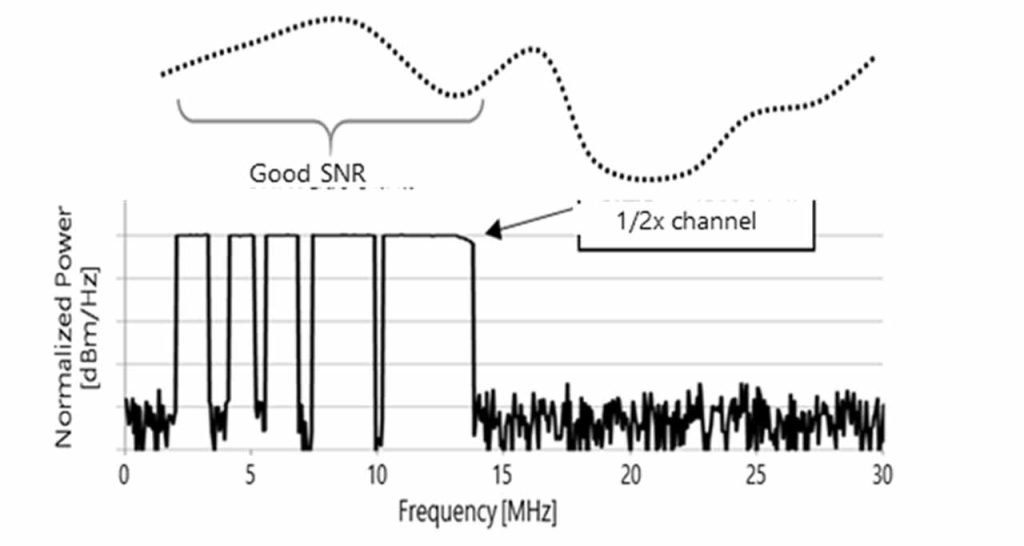

Daha dar kanallar kullanıldığında, ağ koşulları analiz edilebilir ve en uygun kanal kullanılabilir. Nessum ayrıca, bandı kullanan diğer vericilerle paraziti önlemek veya bölgesel düzenlemelere uymak için kanalların "çentiklenmesini" de destekler.

Nessum, geniş bant güç hattı sistemleri için ortam erişim protokolünü ve modülasyonunu ve parazit yönetimi için hizmetler arası bir protokolü belirleyen IEEE 1901-2020 olarak standartlaştırılmıştır.

Nessum, hizmetlere yetkisiz erişimi önlemek için çeşitli güvenlik özellikleri sunar. Bağlantı kablolu olup, temel düzeyde güvenlik sağlar. Sinyal modülasyonunu tanımlayan ton haritası, her düğüm arasındaki bağlantının iletim özelliklerine göre değiştirilir ve bu da kesinti olasılığını azaltır. Son olarak, AES-128 tabanlı bağlantı düzeyinde şifreleme, Nessum ağ ana düğümü tarafından her terminal düğümüne sağlanır. Bu, asansör sisteminde, binada veya işletme düzeyinde yönetilebilir.

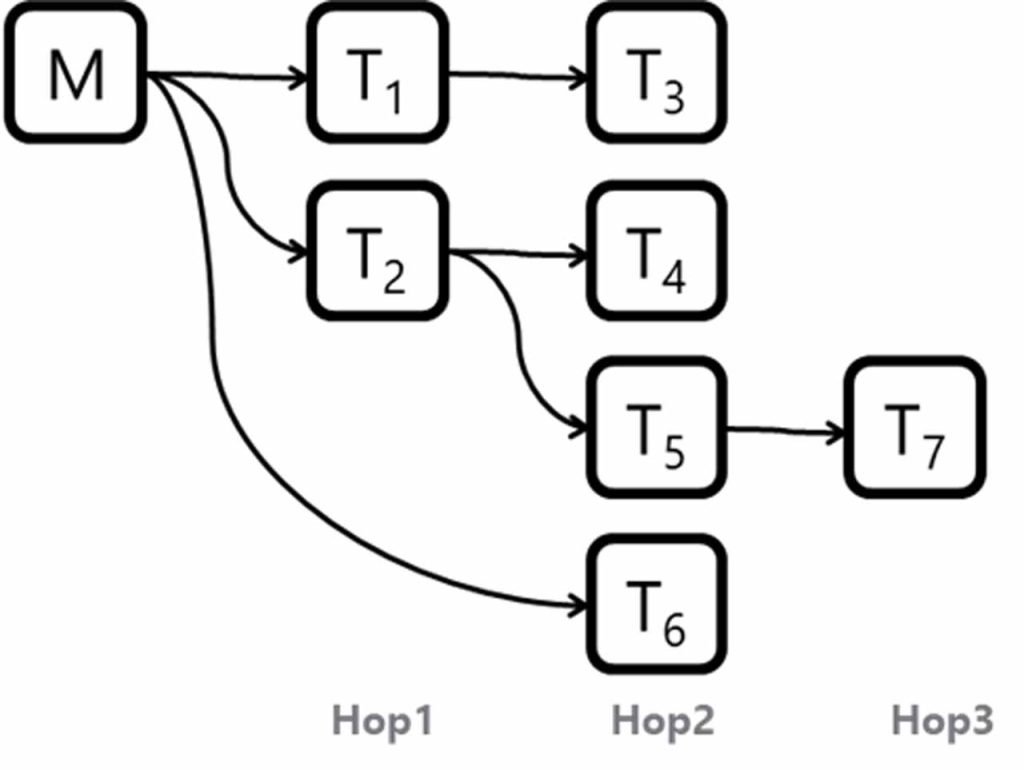

Nessum ayrıca büyük ölçekli ağları etkinleştiren sağlam ve düşük yük çok atlamalı yönlendirme protokolü olan ITU-T Öneri G.9905'i destekler. Nessum uygulaması, 10 düğüme kadar 1024 atlamaya kadar destekler ve bu da maksimum 10 Km menzil sağlar.

Çoklu atlamada, her cihaz bir tekrarlayıcı olarak hareket edebilir. Merkezi metrik tabanlı kaynak yönlendirme (CMSR) protokolü, cihazlar arasındaki en iyi rotaları belirler. Bir cihazın çevrimdışı olması ve atlama için kullanılamaması durumunda, ağ kullanılabilir cihazlar kullanılarak otomatik olarak yeniden yapılandırılır ve sorunsuz bir bağlantı sağlanır.

Socionext SC1320A Nessum Arayüz Cihazı

Socionext SC1320A cihazı, Nessum ortam erişim kontrolü (MAC) ve fiziksel (PHY) katmanlarını entegre etti. Nessum ve Ethernet arasında bir köprü uygular ve ayrıca SPI ve UART gibi endüstri standardı arayüzleri ve genel amaçlı giriş/çıkış kullanarak çeşitli harici çevre birimlerinin bağlanmasına olanak tanır. Quad SPI arayüzü aracılığıyla harici seri Flash ROM'dan güvenli bir önyüklemeyi destekler.

Kompakt 7 mm-X-7 mm pakette mevcuttur, endüstriyel sıcaklık aralığında çalışır ve tek bir 3.3 V güç kaynağı gerektirir. Güç tüketimi 200 mW'den azdır.
