Medidas Básicas para Escaleras Mecánicas y Pasillos Móviles:

Las medidas entre partes fijas y móviles de escaleras mecánicas y pasillos móviles y entre los equipos y objetos/barreras en las zonas donde están instalados se especifican en distintos apartados de la norma EN 115-1. Las medidas especificadas en la norma son bastante importantes en términos de seguridad de los pasajeros.

Cada escalera mecánica y pasillo móvil deberá disponer de un campo libre adecuado en su entrada y salida. La profundidad de este campo debe ser de al menos 2.5 desde la barandilla. Si el ancho del campo libre a cada lado del pasamano es 800 mm más del doble de la medida entre los bordes exteriores del pasamano como mínimo, la profundidad del campo libre podrá reducirse a 2.0 m.

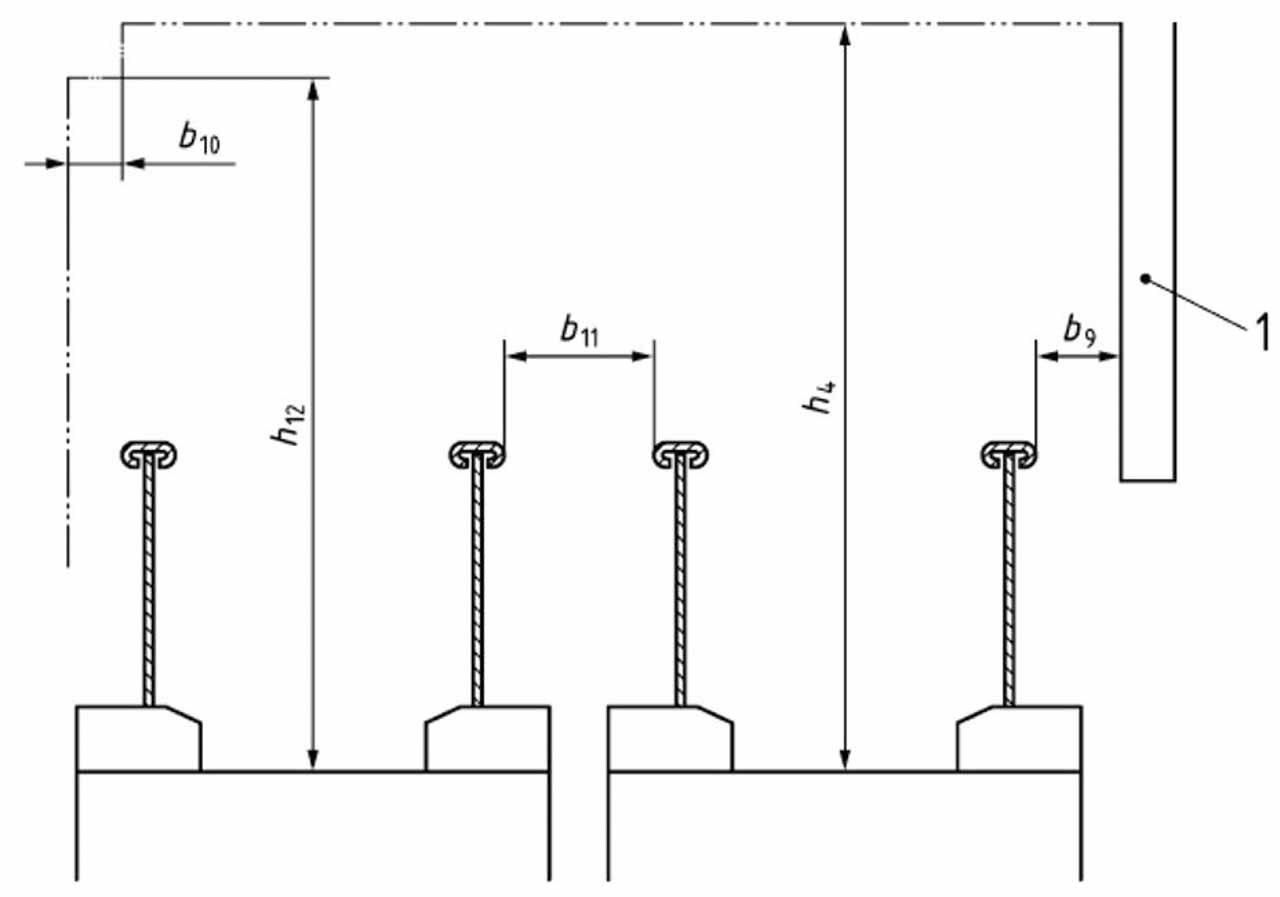

b9 ≥ 400 mm

b10 ≥ 80 mm

b11 ≥ 160 mm

h4 ≥ 2300 mm

h12 ≥ 2100 mm

Se deberá disponer de al menos 2.30 m de altura libre en escalón/palet de pasarela de escalera mecánica, plataformas en entradas y salidas y campo libre. La altura libre se puede reducir a 2.10 m de forma que se dejen al menos 80 mm de campo libre horizontal desde el lado exterior del pasamano. Las barreras como columnas y vigas alrededor de las escaleras mecánicas/pasillos móviles deben estar a una distancia de al menos 400 mm del lado exterior del pasamano de las escaleras mecánicas/pasillos móviles. La distancia entre los bordes exteriores de los pasamanos de dos escaleras mecánicas/pasillos móviles de lado a lado debe ser de al menos 160 mm.

Si la distancia entre los bordes de la escalera mecánica/pasillo móvil y la pared o barrera en el suelo supera los 125 mm, los espacios deben protegerse con barreras contra caídas. En la siguiente figura se puede ver el detalle de las barreras y las medidas entre ellas y las escaleras mecánicas/pasillos móviles. La distancia entre las barreras en el piso y el lado exterior de la banda ancha debe estar entre 80 y 120 mm horizontalmente y 25-100 mm verticalmente. No se permite un espacio por encima o por debajo de estas medidas. El espacio entre la barandilla del suelo y la superficie exterior de la escalera mecánica/pasarela móvil no debe exceder los 120 mm. No se permite un desfase sobre esta medida. Las barreras en el borde de una escalera mecánica o pasillo móvil en el suelo deben estar al menos 100 mm por encima del pasamano. La medida entre la esquina de la escalera y la superficie del pasamano o la superficie de la placa y la superficie del pasamano debe estar entre 90-110 cm.

La distancia entre la escalera/palet de la escalera mecánica/pasillo móvil y el faldón en ambos lados no debe exceder los 4 mm en un lado y los 7 mm en total.

La distancia entre dos escaleras consecutivas no debe exceder los 6 mm. Esta medida se permitirá que sea de 8 mm en los cruces inclinados de la escalera mecánica/pasillo móvil.

Si existe riesgo de que personas suban y caigan de la escalera mecánica o de la barandilla de la pasarela móvil, se deben tomar las precauciones necesarias contra las caídas. Para ello se deberán disponer barandillas o barreras en el lado exterior de la escalera mecánica, empezando 1,000 mm +/- 50 mm (h9) por encima del nivel del suelo inferior y continuando hasta 1,000 mm (l5) en paralelo al pasamano. Las distancias horizontales y verticales entre esta barrera y la superficie exterior del pasamano y la barandilla deben cumplir con las medidas especificadas anteriormente.

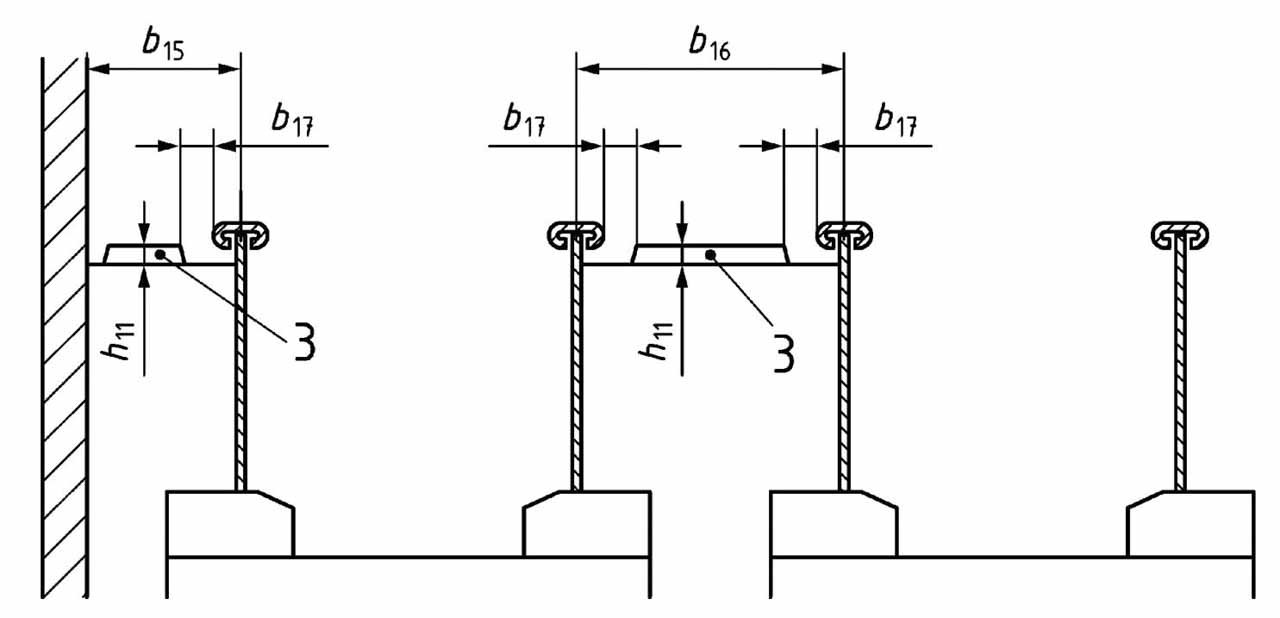

Si se crea una superficie entre la pared lateral o escalera mecánica/pasillo móvil o escalera mecánica diagonal al nivel del pasamano respetando los espacios verticales, y si la distancia entre dos pasamanos supera los 400 mm (b16) y la distancia entre el pasamano y la pared excede 300 mm (b15), en la superficie debe haber una barrera contra el deslizamiento. La altura de la barrera no debe ser inferior a 20 mm (h11). El espacio entre la barrera y la superficie exterior del pasamano no debe ser inferior a 100 mm (b17). La distancia entre barreras no deberá ser superior a 1,800 mm. La barrera no debe tener bordes ni esquinas cortantes. Para evitar aplastamientos en los puntos de cruce del suelo de escaleras mecánicas/pasillos móviles o entre escaleras mecánicas/pasillos móviles diagonales, se debe fijar una barrera sin agujeros ni bordes/esquinas cortantes y con una altura de al menos 30 cm (h5) verticalmente, de manera que que termine al menos 25 mm por debajo del borde inferior del pasamano.

La medida desde el punto de unión del peine hasta el punto final de la barandilla situada en el suelo (l2) debe ser de al menos 0.6 m. La medida desde el punto de unión del peine únicamente hasta el final del tramo horizontal de la barandilla situada en el suelo (l3) debe ser de al menos 0.3 m.

No se permiten objetos alrededor del pasamano (hasta 80 mm en horizontal y 25 mm en vertical), excepto el mecanismo de guía del pasamano. El ancho del pasamano debe estar entre 70 y 100 mm. La distancia entre la superficie inferior del pasamanos que entra en la barandilla y la superficie de la plataforma de la escalera mecánica/pasarela móvil debe estar entre 0.10 y 0.25 mm.

Las superficies horizontales de escaleras mecánicas y pasillos rodantes en el suelo deben tener una distancia mínima de 0.85 m a partir del punto de unión del peine. El total de escaleras horizontales que entran y salen del punto de unión del peine de la escalera mecánica debe ser de al menos 0.8 m. Si la velocidad de la escalera mecánica no supera los 0.65 m/s y la altura de la escalera mecánica es superior a 6 m, la superficie horizontal debe ser de al menos 1.2 m. Si la velocidad supera los 0.65 m/s, la superficie horizontal debe ser de al menos 1.6 m.

Debe haber un espacio libre de trabajo con un borde corto de al menos 0.5 m y una superficie total de 0.30 m2, especialmente en espacios de máquinas y puestos de giro. En este espacio se permiten áreas fijas de al menos 0.12 m por encima de la superficie del espacio de trabajo que no pueden ingresar al espacio de trabajo con un radio superior a 0.25.

Espero que la información que te compartí y las medidas que intenté explicarte te ayuden en tus trabajos en escaleras mecánicas y pasillos rodantes, y te deseo unos días seguros.
