Choryang 168 Escaleras

Ascensores inclinados

Enviado por KUMHO ELEVATOR CO., LTD.

Resumen del proyecto

El Ascensor Inclinado de 168 Escaleras de Choryang se concibió no solo como un sistema de transporte, sino como una intervención social transformadora. Las 168 Escaleras en Choryang-dong, una histórica zona de Sanbokdoro (carretera de montaña) formada tras la Guerra de Corea, habían sido durante mucho tiempo un obstáculo diario agotador para los residentes mayores y una ruta peligrosa para los niños de la Escuela Primaria de Choryang.

Este proyecto encarna la innovación al aprovechar la ingeniería avanzada para adaptarse a una pendiente en constante cambio, convirtiendo un ascenso antes peligroso en un viaje seguro, eficiente e incluso pintoresco. Integra la tecnología con la responsabilidad social, mejorando la movilidad diaria y respetando el carácter histórico del barrio. Los residentes ahora disfrutan no solo de comodidad, sino también de una renovada independencia y calidad de vida, y los niños se desplazan con seguridad y sin riesgos.

Antecedentes y propósito del proyecto

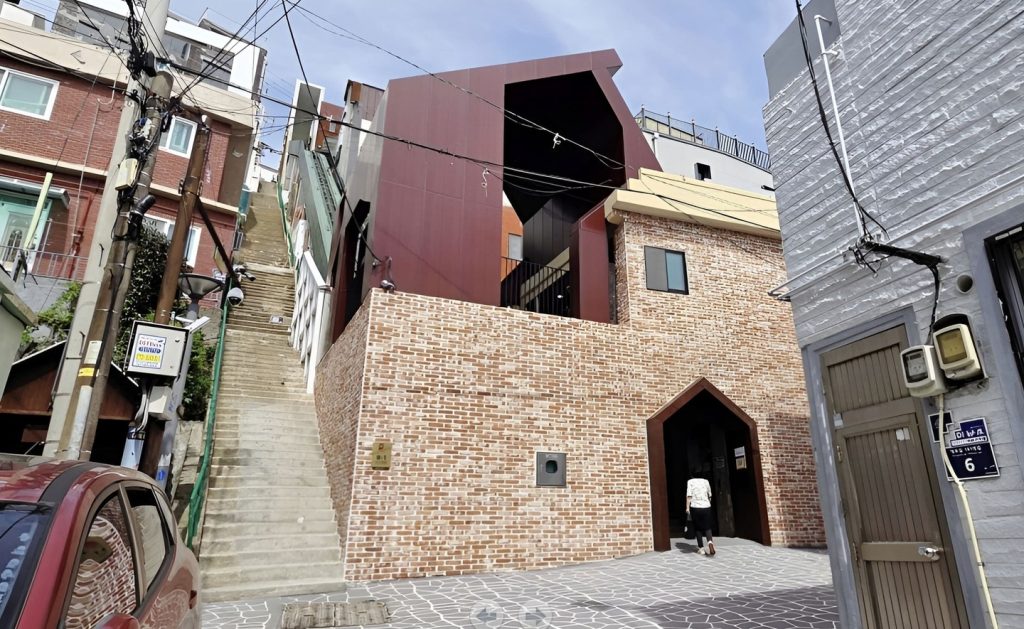

• Contexto histórico: Choryang Sanbokdoro domina el puerto de Busan y fue habitado por refugiados tras la Guerra de Corea. Sus calles adosadas y viviendas densamente pobladas conforman un paisaje complejo y empinado. Las 168 escaleras, con pendientes superiores a 30°, eran el único enlace vertical entre las viviendas y los servicios esenciales.
• Dificultades diarias: Los residentes mayores soportaban subidas agotadoras para sus actividades rutinarias, lo que a menudo limitaba su interacción social debido al esfuerzo físico. Los niños se enfrentaban a riesgos diarios de seguridad en escalones que les llegaban a la espinilla.
• Propósito y Originalidad: El ascensor se diseñó para restaurar el derecho a la movilidad, proporcionar una ruta de transporte segura para los niños y mejorar la calidad de vida de los residentes. El proyecto demuestra creatividad centrada en el ser humano: transforma una barrera física en una infraestructura funcional, segura y paisajística, a la vez que preserva el patrimonio local.

Especificaciones técnicas y características principales

• Ubicación: Choryang-dong, Dong-gu, Busan, República de Corea
• Distancia de viaje: 52 m
• Inclinación: Ángulos compuestos (sección superior 32°/sección inferior 40°)
• Velocidad nominal: 60 m/min (1.0 m/s)

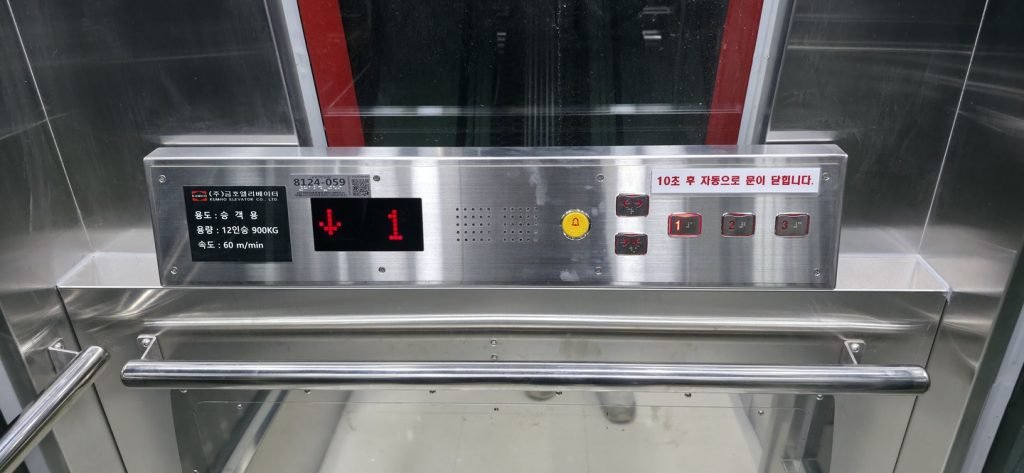

• Capacidad nominal: 12 personas (900 kg)
• Tecnologías clave y diseño centrado en el pasajero:
• Sistema de conversión de ángulos: El primer ascensor inclinado de Corea del Sur capaz de ajustar automáticamente la orientación de la cabina a pendientes variables. Sensores electrónicos en tiempo real y un sistema hidráulico silencioso mantienen la nivelación precisa de la cabina, incluso en transiciones entre ángulos de 32° y 40°. La seguridad se garantiza aún más mediante la reducción automática de velocidad a 0.5 m/s en la zona de transición.

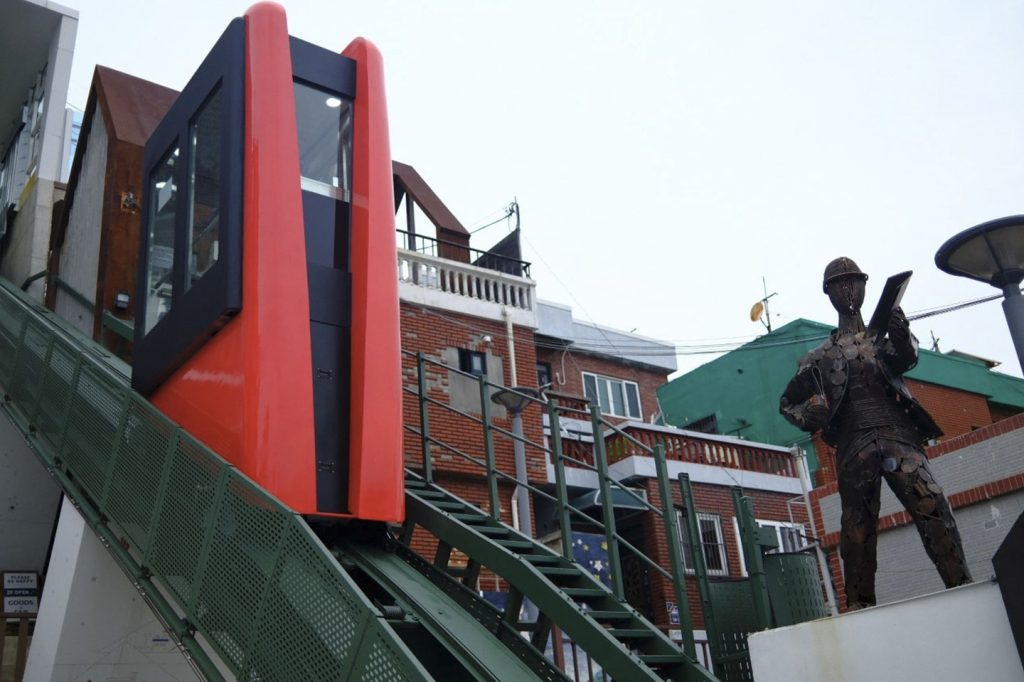

• Cabaña Panorámica: Los paneles transparentes ofrecen a los pasajeros vistas panorámicas del puerto de Busan, transformando el viaje en una experiencia escénica y aliviando la tensión psicológica del empinado ascenso.
• Diseño centrado en el pasajero: La cabina se diseñó priorizando la comodidad y la seguridad, manteniendo automáticamente el suelo nivelado en pendientes pronunciadas. Las amplias ventanas mejoran la experiencia de conducción al ofrecer visibilidad panorámica, mientras que el sistema garantiza una movilidad segura, cómoda y digna tanto para residentes como para visitantes.
• Armonía de diseño estético: Si bien la mayoría de las cabinas de ascensor inclinadas suelen adoptar diseños de líneas rectas, este proyecto empleó suaves curvas en la forma de la cabina. El diseño curvo proporciona una impresión más suave y acogedora, y permite que la estructura se integre armoniosamente con el entorno urbano y natural circundante.

Retos y Soluciones (Retos Superados y Creatividad)

• Restricciones del sitio: La escalera empinada (32–40°) y estrecha (1–2 m de ancho) impedía el uso de grúas convencionales o equipos de gran tamaño.
• Desafíos de la construcción: Los componentes pesados, como vigas en H y cabinas, necesitaban una colocación precisa bajo restricciones espaciales y gravitacionales extremas, manteniendo al mismo tiempo la seguridad tanto de los trabajadores como de los residentes locales.
• Soluciones creativas:

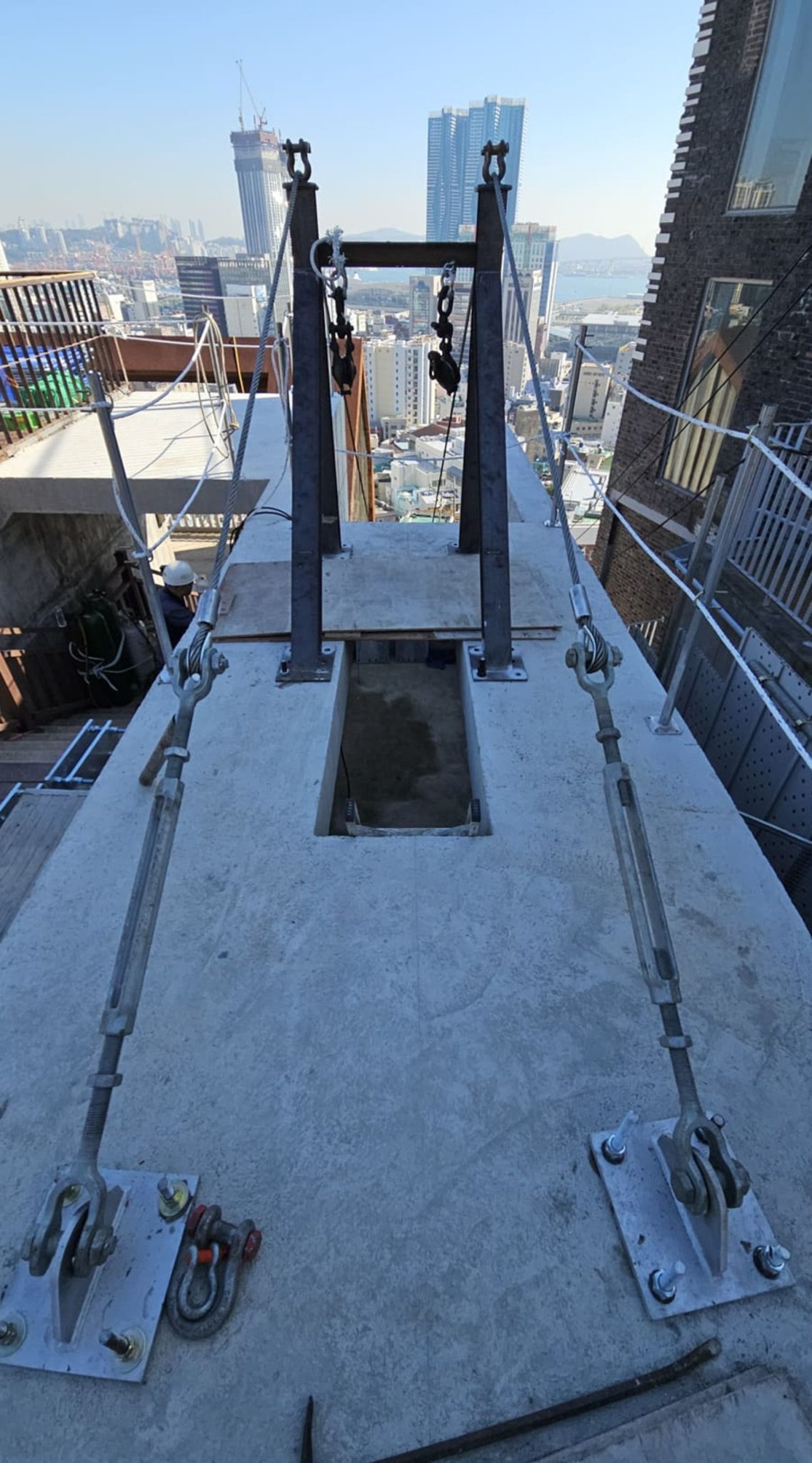

• Sistema ferroviario temporal: Se anclaron cables de 40 mm de diámetro en la parte superior e inferior de las escaleras. Los polipastos y cabrestantes permitieron la elevación y el posicionamiento precisos de materiales pesados.
• Montaje ascendente por fases: El montaje secuencial desde abajo permitió una instalación segura y precisa a pesar de la pendiente y el espacio estrecho.
• Seguridad y Precisión: Cada paso de la instalación incorporó ajustes de nivelación y verificación de estabilidad, asegurando la integración final con el Sistema de Conversión de Ángulos.

Métodos y técnicas de instalación (Excelencia en la instalación y ejecución)

• Procedimiento paso a paso:

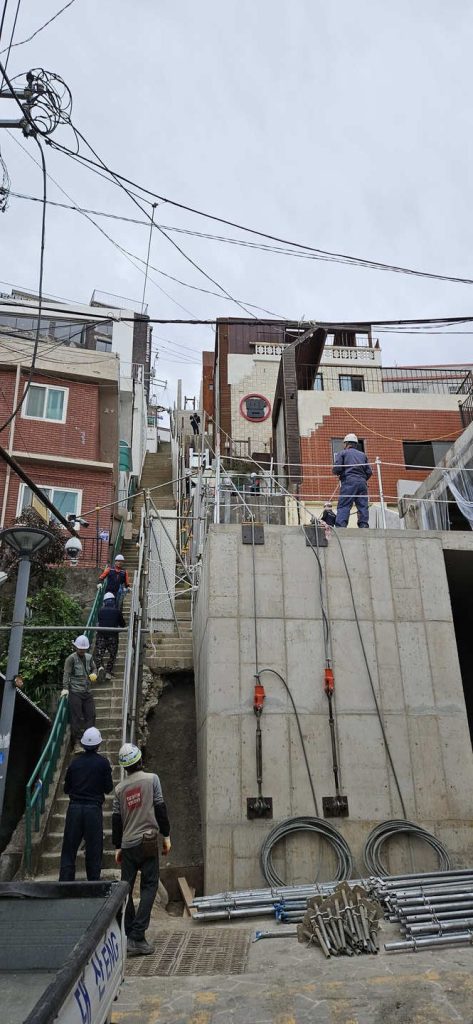

1. Anclaje de cables de acero de 40 mm para crear un sistema de rieles temporales en la parte superior e inferior de las escaleras.
2. Transporte de vigas en H y cabinas mediante cuatro bloques de cadena y dos cabrestantes

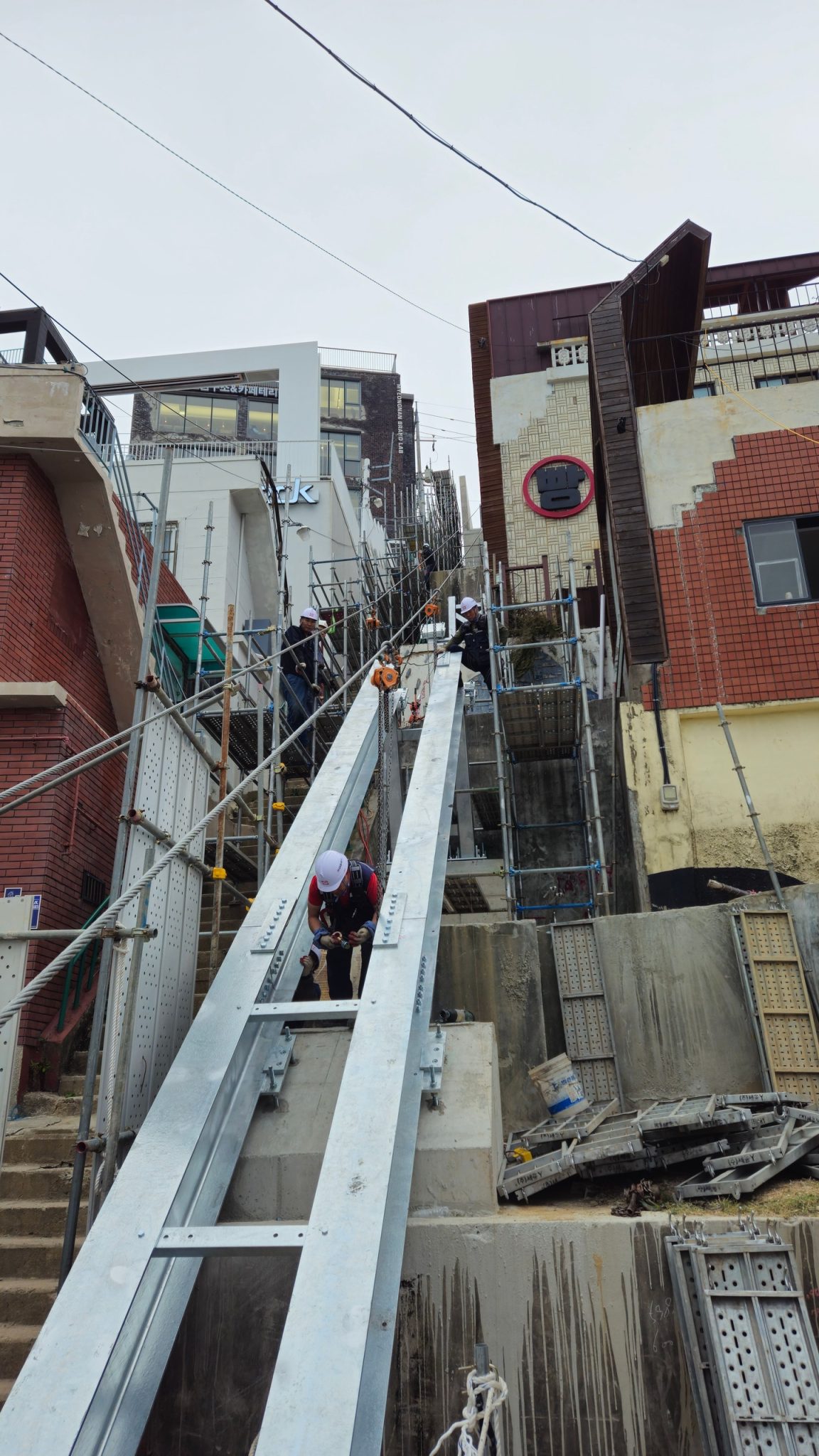

3. Ensamblaje secuencial de abajo a arriba, conectando componentes estructurales con alta precisión
4. Integración del sistema de conversión de ángulos y realización de comprobaciones finales de nivelación y seguridad

• Innovación en el método: Este método de instalación fue desarrollado a medida para un sitio angosto y empinado, lo que demuestra que las soluciones de ingeniería creativas pueden superar los límites de la construcción convencional.
• Calidad de ejecución: El método garantizó la seguridad de los trabajadores, minimizó el riesgo para los residentes y permitió un montaje de alta precisión, lo que refleja una calidad excepcional tanto en la técnica como en la entrega general del proyecto.

Valor social e impacto

• Calidad de vida mejorada: Los residentes mayores ahora pueden subir y bajar las escaleras sin esfuerzo. Un residente comentó: «Los viajes que antes me dejaban con las piernas doloridas ahora son fáciles y agradables». Se han eliminado las barreras de movilidad, lo que permite una mayor participación social.
• Pasaje seguro para niños: Los escolares ahora viajan de forma segura, libres de los riesgos asociados a subir escaleras empinadas.
• Modelo de regeneración urbana: El proyecto equilibra las necesidades de los residentes con la preservación histórica. Revitalizó la economía local, impulsó el turismo y sirve como modelo de innovación en infraestructura centrada en la comunidad.
• Presentación y visibilidad: La combinación de ingenio de ingeniería, diseño centrado en el ser humano y una cabina panorámica visualmente atractiva garantiza que el proyecto comunique claramente su valor técnico y social a las partes interesadas.

Conclusión

El ascensor inclinado de 168 escaleras de Choryang ejemplifica cómo la tecnología avanzada, la ingeniería creativa y la conciencia social pueden converger para superar desafíos extremos, transformar la vida diaria y lograr una regeneración urbana sostenible.
