Aria condizionata dell'ascensore

Migliorare il comfort dei passeggeri negli edifici multipiano.

di Shirish Talwalkar

Gli orizzonti urbani stanno cambiando rapidamente. Gli edifici da 40 a 60 piani non sono più una rarità, soprattutto nelle grandi città metropolitane. Sebbene la velocità degli ascensori sia aumentata notevolmente, il tempo di percorrenza effettivo all'interno della cabina è spesso più lungo a causa delle numerose fermate e del continuo movimento di passeggeri in entrata e in uscita.

I produttori di ascensori hanno fatto notevoli progressi nel migliorare la velocità, la fluidità della corsa e i sistemi di controllo. Tuttavia, un elemento è rimasto sostanzialmente invariato: i ventilatori standard per la circolazione dell'aria in cabina.

Questi ventilatori sono progettati per garantire una circolazione silenziosa dell'aria e un ricambio d'aria fresca all'interno della cabina dell'ascensore. Sebbene svolgano adeguatamente questa funzione nei climi più freddi, spesso risultano insufficienti nelle regioni tropicali come l'India, dove temperature e umidità elevate persistono per gran parte dell'anno.

Oggi i passeggeri si spostano dalle case climatizzate alle auto e agli uffici climatizzati. In questo contesto, anche un breve tragitto in un ascensore non climatizzato può causare un disagio notevole, soprattutto negli edifici in cui anche le hall degli ascensori non sono climatizzate.

Questa crescente esigenza di comfort per i passeggeri ha portato allo sviluppo di una soluzione specializzata: i condizionatori d'aria per ascensori.

Cos'è un condizionatore d'aria per ascensori?

Un condizionatore d'aria per ascensori è un prodotto di nicchia specificamente progettato per l'installazione sulla parte superiore di una cabina ascensore in movimento. A differenza dei condizionatori d'aria convenzionali, queste unità sono progettate per funzionare entro i limiti specifici degli impianti ascensore, tra cui lo spazio limitato, la sensibilità alle vibrazioni e i requisiti di sicurezza.

Sebbene il principio di raffreddamento fondamentale rimanga lo stesso – rimuovere calore e umidità dall'aria della cabina – il sistema è adattato e ottimizzato per le applicazioni negli ascensori.

Requisiti di progettazione fondamentali per i condizionatori d'aria per ascensori

I condizionatori d'aria per ascensori devono soddisfare i seguenti requisiti di progettazione fondamentali:

Una delle maggiori sfide nella climatizzazione degli ascensori è la gestione della condensa e della deumidificazione. Durante periodi come l'inizio della stagione dei monsoni, i livelli di umidità in India possono superare il 90%. In queste condizioni, il tasso di condensazione all'interno dell'unità di condizionamento può aumentare significativamente. Se il sistema di deumidificazione non riesce a compensare il tasso di condensazione, l'acqua può accumularsi e fuoriuscire sulla parte superiore della cabina dell'ascensore. Ciò può danneggiare i costosi componenti elettronici e persino causare gravi guasti all'ascensore.

• Ingombro ridotto. Le cabine degli ascensori ospitano già numerosi componenti critici, come centraline di controllo, sistemi di sicurezza e cablaggi. Pertanto, il condizionatore d'aria deve avere un ingombro ridotto che si adatti allo spazio limitato disponibile senza interferire con le altre apparecchiature.
• Bassa rumorosità e vibrazioni. Il comfort dei passeggeri è fondamentale. L'impianto di climatizzazione deve funzionare in modo praticamente silenzioso e senza vibrazioni, in modo che il suo funzionamento non venga percepito all'interno della cabina dell'ascensore.
• Deumidificazione automatica. Il controllo dell'umidità è un requisito fondamentale nei climi tropicali. Il sistema deve includere la deumidificazione automatica per prevenire l'accumulo di acqua e la formazione di condensa.
• Funzionamento intelligente. Funzionalità come la programmazione settimanale consentono al sistema di funzionare automaticamente senza richiedere l'attivazione manuale giornaliera.

Una sfida cruciale: la deumidificazione

Una delle maggiori sfide nella climatizzazione degli ascensori è la gestione della condensa e della deumidificazione.

Durante periodi come l'inizio della stagione dei monsoni, i livelli di umidità in India possono superare il 90%. In queste condizioni, il tasso di condensa all'interno del condizionatore può aumentare significativamente.

Se il sistema di deumidificazione non riesce a compensare la condensa, l'acqua può accumularsi e fuoriuscire sul soffitto della cabina dell'ascensore. Ciò può danneggiare i costosi componenti elettronici e persino causare gravi guasti all'ascensore.

Tecnologie di deumidificazione

Per la gestione dell'acqua di condensa si utilizzano diversi approcci, tra cui:

1) Tecnica di evaporazione di base. Un metodo semplice ed economico consiste nel dirigere il getto di acqua di condensa sulla serpentina calda del condensatore tramite le pale di una ventola, permettendone l'evaporazione. Sebbene poco costoso, questo approccio presenta diverse limitazioni:

• Nessun monitoraggio del livello dell'acqua
• Evaporazione incontrollata
• Possibilità di fuoriuscita d'acqua
• Rumore di taglio o di schizzi
• Gocce d'acqua che si diffondono all'interno del vano del condizionatore.
• Aumento della corrosione e dei guasti elettronici
• Durata ridotta delle apparecchiature

2) Sistema avanzato di gestione dell'acqua

Una soluzione più affidabile prevede l'utilizzo di un sistema di gestione dell'acqua dedicato, che comprende:

• Sensori di livello dell'acqua
• Pompe di condensa
• Filtri per sedimenti
• Processo di evaporazione controllata

Questo design garantisce che il tasso di evaporazione corrisponda al tasso di condensazione, mentre i sensori offrono una protezione completa contro il trabocco dell'acqua sul tetto dell'auto.

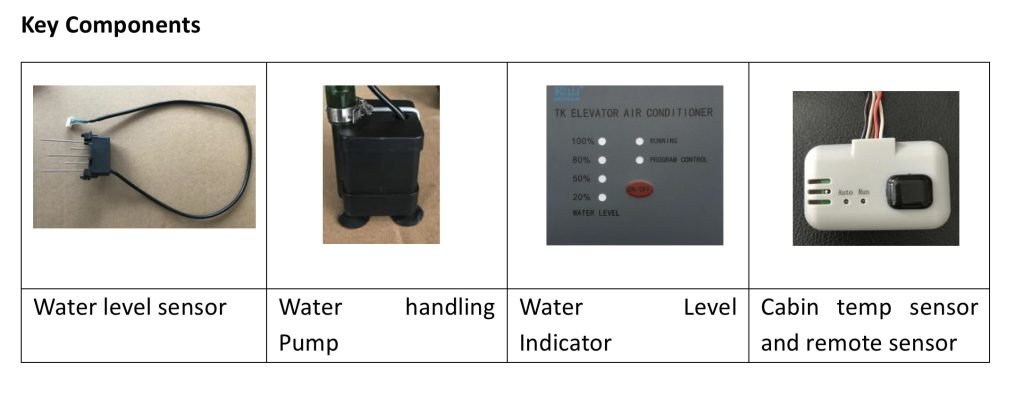

Componenti chiave

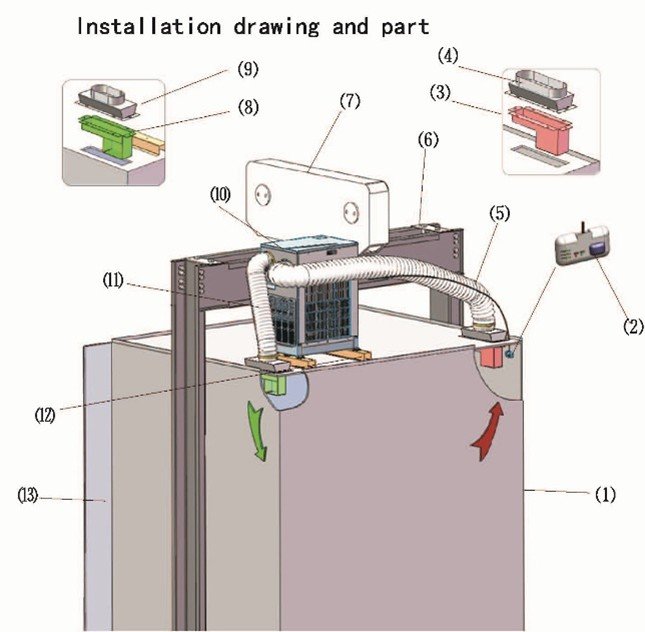

Importanza di una corretta installazione

Anche il miglior condizionatore d'aria non raggiungerà le sue prestazioni ottimali se installato in modo errato.

L'aria raffreddata fornita dall'unità ha in genere una temperatura di 14-15 °C. Se quest'aria fredda entra in contatto con superfici metalliche prima di entrare in cabina, può formarsi condensa, con conseguente caduta di goccioline d'acqua sul tetto della cabina o sui pannelli dell'ascensore.

Una corretta installazione deve quindi garantire che:

• L'aria fredda viene immessa direttamente nell'abitacolo.
• I condotti dell'aria evitano il contatto con strutture metalliche.
• I rischi di condensa sono ridotti al minimo.

Manutenzione e assistenza

I condizionatori d'aria per ascensori contengono apparecchiature rotanti e sistemi di gestione dell'acqua, che richiedono una manutenzione periodica. Una manutenzione regolare garantisce:

• Prestazioni di raffreddamento efficienti
• Corretto funzionamento del sistema di deumidificazione
• Maggiore durata delle apparecchiature
• Funzionamento affidabile senza guasti imprevisti.

Pertanto, è altrettanto importante scegliere un prodotto supportato da una solida rete di assistenza.

Aspetti chiave da considerare nella scelta di un sistema di climatizzazione per ascensori.

Per garantire prestazioni affidabili, è necessario valutare attentamente i seguenti fattori:

• Tecnologia di deumidificazione adeguata
• Ingombro ridotto, ideale per l'installazione sul tetto dell'auto.
• Installazione professionale
• Un solido supporto per l'assistenza e la manutenzione.

Se questi fattori vengono gestiti correttamente, l'aria condizionata degli ascensori migliora significativamente il comfort dei passeggeri, soprattutto negli edifici multipiano situati in climi tropicali.
