EN 81-58, Prova di resistenza al fuoco delle porte di piano

Cari lettori,

In questo articolo vorrei parlare della norma EN 81-58 e dei test di resistenza al fuoco per le porte di piano.

La norma EN 81-58 è una norma di tipo C e la sua ultima versione è stata pubblicata nel maggio 2022. La norma definisce i criteri di resistenza al fuoco come integrità (E), isolamento (I) e radiazione (W).

Il criterio principale per valutare la resistenza al fuoco delle porte di piano degli ascensori è la loro integrità (E). Il criterio di integrità termina quando si osservano fiamme per più di 10 s sul lato del vano corsa. Inoltre, dopo i primi 14 minuti del test, la perdita di gas non deve superare i 3 m3/min per metro di larghezza della porta.

Per garantire il mantenimento del criterio di isolamento termico, la temperatura sul pannello della porta non deve superare i 140 °C. Inoltre, se i pannelli laterali e superiori, collettivamente denominati telaio della porta, hanno una larghezza superiore a 300 mm, la temperatura sul pannello non deve superare i 180 °C. Se la larghezza del pannello è compresa tra 100 mm e 300 mm, la temperatura sul pannello non deve superare i 360 °C.

Il criterio di irraggiamento termina quando l'irraggiamento supera i 15kW/m².

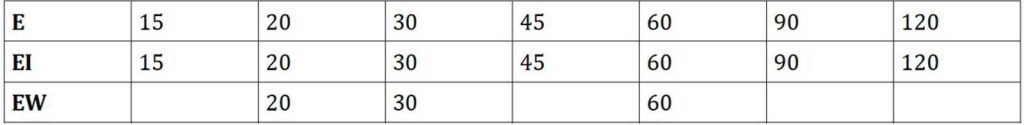

In base ai risultati del test, la classificazione della resistenza al fuoco viene effettuata secondo la Tabella 1. Nella tabella, E rappresenta l'integrità, EI rappresenta l'integrità e l'isolamento termico ed EW rappresenta l'integrità e l'irraggiamento. I numeri che seguono le lettere indicano la durata/classificazione per i criteri specificati dalle lettere di resistenza. Ad esempio, se durante la prova di resistenza al fuoco il criterio E termina a 57 min, il criterio I termina a 25 min e il criterio W termina a 35 min, le classificazioni di resistenza al fuoco per la porta di piano sarebbero: E45 per E (integrità), EI25 per EI (integrità e isolamento termico) ed EW30 per EW (integrità e radiazione).

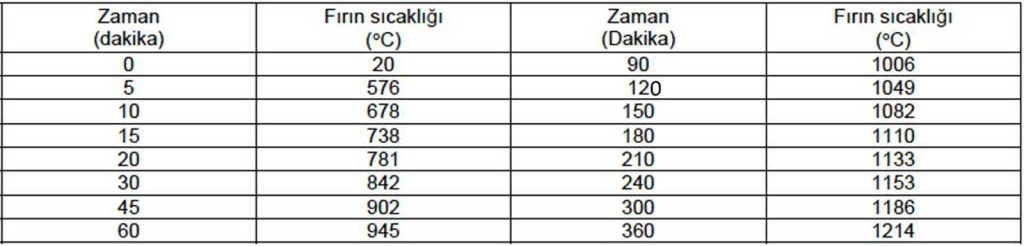

 La prova di resistenza al fuoco per le porte di piano degli ascensori viene condotta sottoponendo la superficie della porta rivolta verso il piano a condizioni di riscaldamento. Le condizioni di riscaldamento devono essere eseguite in conformità con i requisiti delineati nella norma EN 1363-1. Secondo la norma EN 1363-1 l’aumento della temperatura del forno nel tempo dovrebbe seguire l’andamento riportato nella Tabella 2.

Durante il test si creerebbe una pressione positiva sul lato esposto per tutta l'altezza della porta, che porterebbe alla fuoriuscita dei gas del forno verso il lato non riscaldato. Dovrebbe esserci una tettoia sul lato dove si accumula la perdita. I gas qui accumulati vengono aspirati attraverso un ventilatore di estrazione e un condotto. La variazione della perdita di gas nel tempo viene determinata misurando i livelli di CO2 all'interno del forno e nel condotto. L'impostazione del test conforme allo standard EN 1363-1 è illustrata nella Figura 1.

1. Forno,
2. Campione di prova,
3. Tettoia: per catturare i gas emessi dalla porta testata, il fondo viene lasciato aperto e fissato al lato del forno non esposto.
4. Tenda: tende in tessuto di fibra di vetro regolabile sono fissate sulla parte anteriore e su due lati della tettoia per ridurre al minimo la miscelazione dei gas con l'aria ambiente.
5. Tubo di scarico: Posizionato centralmente nella parte superiore della cappa, un condotto metallico del diametro di almeno 200 mm è collegato all'aspiratore. La lunghezza totale del condotto non deve essere eccessiva e deve comprendere tratti lunghi e diritti su entrambi i lati del dispositivo di misurazione del flusso di gas.
6. Ventola: una ventola dovrebbe essere posizionata vicino alla parte superiore della tettoia per espellere i gas raccolti.
7. Piastra di misurazione: un sistema di monitoraggio che utilizza una piastra di misurazione o equivalente dovrebbe misurare la portata, le temperature e la concentrazione di CO2 dei gas che fluiscono dal tubo di scarico.

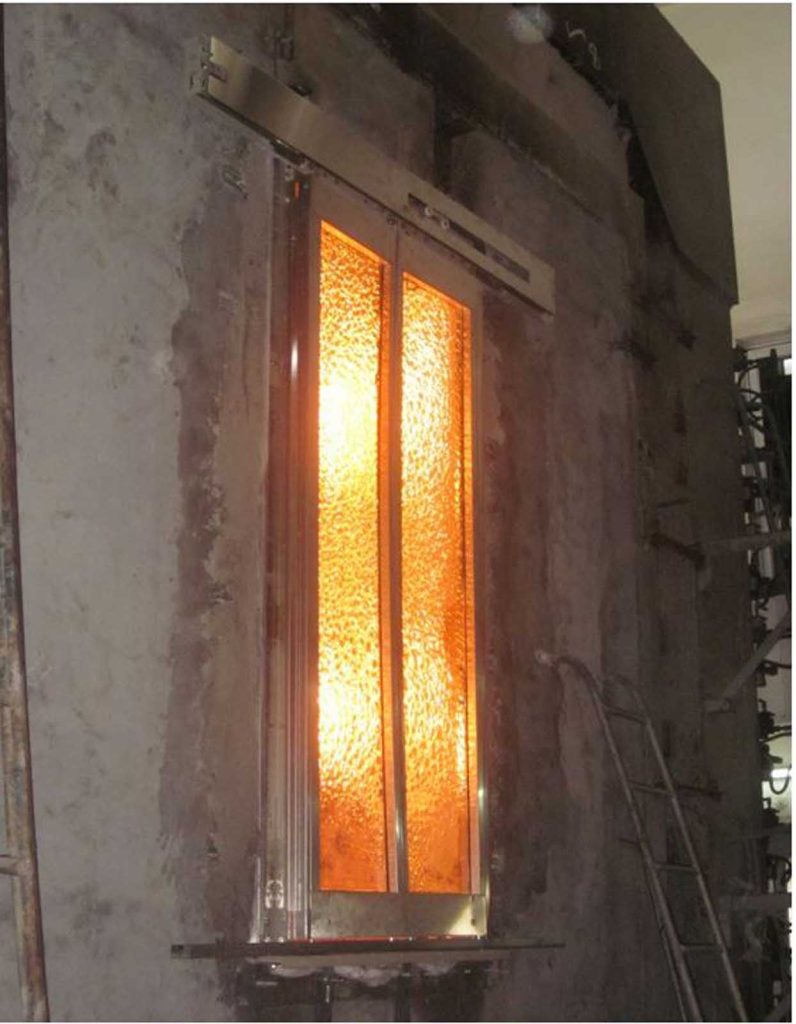

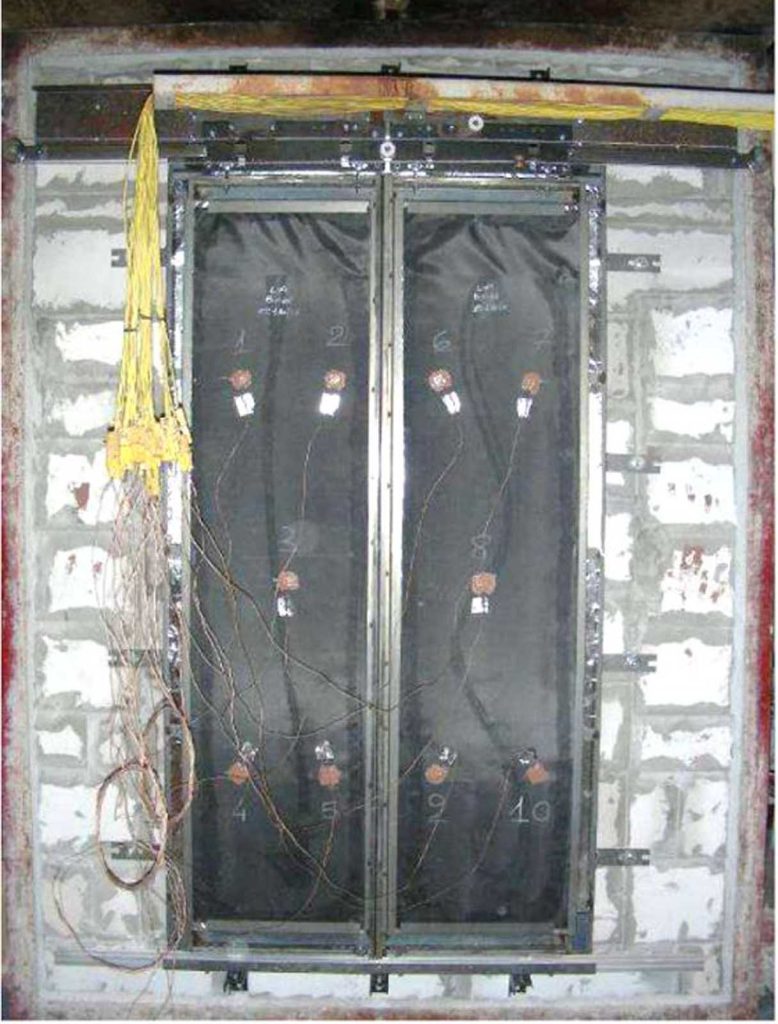

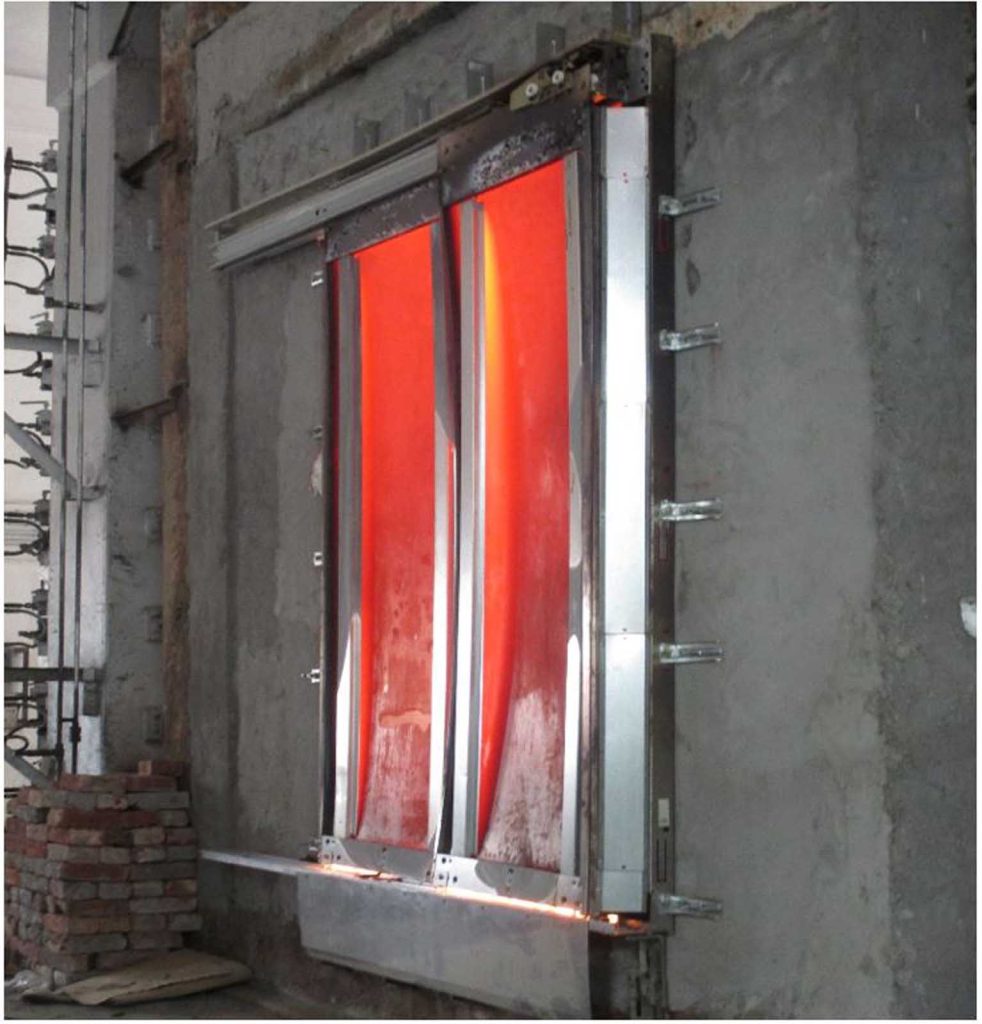

Vorrei condividere alcune foto relative al test di resistenza al fuoco per informazioni nell'immagine 2.

Il rapporto di prova di resistenza al fuoco per le porte di piano degli ascensori dovrebbe comprendere non solo i requisiti generali delineati nelle norme EN 1363-1 ed EN 1634-1, ma includere anche i dettagli del campione testato, i disegni tecnici della porta, il tasso di perdita di gas durante la prova, i tempi e la durata della comparsa della fiamma, la deformazione della porta in funzione del tempo, l'emissione di radiazioni in funzione del tempo e la variazione di temperatura sulla superficie non esposta al calore in funzione del tempo. Inoltre, dovrebbe specificare chiaramente la classe di resistenza al fuoco della porta di piano.

Vorrei concludere il mio articolo con un'ultima informazione: i risultati del test sono validi per le porte di pianerottolo con una larghezza compresa tra +/- 30% della larghezza della porta testata e per le porte di pianerottolo con un'altezza inferiore.

Vorrei anche darvi un suggerimento: verificate se le porte di piano utilizzate nel vostro progetto o edificio sono conformi alle specifiche della porta di piano testata. Nel fare ciò, assicurati di confrontare le caratteristiche del campione nel rapporto di prova con la porta di piano utilizzata nel tuo progetto, piuttosto che controllare semplicemente l'etichetta della classe di resistenza al fuoco sulla porta di piano.

Ti auguro giorni sani e sicuri.
