Aumentare la sicurezza dei box

In questo Product Spotlight viene spiegato un nuovo sistema di sicurezza ai box.

Controlli elettronici, Inc. (ICE America) ha sviluppato un nuovo sistema di sicurezza della fossa degli ascensori opportunamente denominato “PitSafe®.” Il design di questo prodotto è stato incentrato sui dati disponibili sulle lesioni e sui decessi che si verificano nelle fosse degli ascensori. Le statistiche indicano che una percentuale di queste lesioni e decessi ha colpito le persone che cercavano di accedere sotto l'ascensore per recuperare oggetti caduti, come telefoni cellulari, chiavi, ecc. In questi eventi è stato notato che non sono stati seguiti protocolli di sicurezza adeguati. Questi incidenti hanno coinvolto persone autorizzate o istruite in materia di sicurezza degli ascensori, nonché persone non autorizzate ad entrare nella fossa. Sebbene ci fossero altre cause note di incidenti ai box, come guasti alle apparecchiature e/o rischi ambientali, il tema fin troppo comune era il mancato rispetto delle pratiche di sicurezza degli ascensori.

La ricerca ECI ha determinato tre cause comuni di incidenti ai box degli ascensori:

• Accesso alla fossa senza mettere fuori servizio l'ascensore
• Errore umano, distrazioni e mancato rispetto dei protocolli di sicurezza
• Componenti difettosi o guasti alle apparecchiature

Nell'identificare queste cause, l'azienda ha promesso di presentare un prodotto per eliminare questi incidenti.

Sebbene ci fossero altre cause note di incidenti ai box, come guasti alle apparecchiature e/o rischi ambientali, il tema fin troppo comune era il mancato rispetto delle pratiche di sicurezza degli ascensori.

Sicurezza in base alla progettazione: il problema e la soluzione

Problema: Le persone che cercavano di accedere alla fossa accendevano le luci ma non mettevano l'ascensore fuori servizio, per mancanza di conoscenza o errore umano.

La soluzione PitSafe: Le luci ai box e l'interruttore pit stop devono funzionare contemporaneamente. Questo unico concetto elimina virtualmente chiunque dall'entrare nella fossa senza mettere fuori servizio l'ascensore. ECI incorpora un interruttore a pulsante fail-safe singolo a doppia attivazione all'interno di una custodia NEMA 4 adeguatamente etichettata e identificata.

Problema: Errori umani, cellulari e altre distrazioni, mancato rispetto dei protocolli di sicurezza.

La soluzione PitSafe: Le luci dei box e l'interruttore del pit stop funzionano contemporaneamente, eliminando virtualmente l'accesso ai box senza che l'ascensore sia fuori servizio. Inoltre, la sicurezza viene messa sotto controllo del meccanico in pericolo mentre si trova nella fossa, dando loro la possibilità di controllare il movimento e l'accesso all'auto da parte di altri situati all'esterno della fossa.

Problema: Componenti difettosi, guasti alle apparecchiature, scarsa illuminazione.

La soluzione PitSafe: Utilizzare solo interruttori push-pull fail-safe con l'implementazione di circuiti fail-safe per proteggere i pulsanti di esclusione, quindi in caso di guasto di un singolo componente il dispositivo metterà fuori servizio l'ascensore in sicurezza.

Problema: L'illuminazione è probabilmente l'elemento più trascurato nella sicurezza degli ascensori, sebbene sia un pericolo riconosciuto e un requisito del codice. Le fosse sono notoriamente spazi bui con illuminazione particolarmente scarsa.

Per favorire il problema, molte luci non funzionano durante le ispezioni poiché in precedenza erano state lasciate accese o bruciate, con la maggior parte delle disposizioni di illuminazione dei box non in grado di soddisfare il codice.

La soluzione PitSafe: Fornisce due CabLite® Roughneck da 4 pollici. Strisce luminose a LED, garantite per soddisfare i requisiti del codice degli ascensori e fornire illuminazione senza manutenzione per oltre 10 anni. ECI ha inoltre identificato il posizionamento ottimale delle due strisce luminose, una verticale e l'altra orizzontale, su pareti adiacenti per un'illuminazione ottimale della fossa. Inoltre, la soluzione PitSafe incorporava la batteria di riserva dell'illuminazione di emergenza per mantenere queste luci accese per un'uscita sicura dalla fossa in caso di interruzione di corrente.

Problema: L'acqua/olio nella fossa è un pericolo ambientale che può verificarsi quando nel vano è presente acqua oleosa a causa del contatto dell'acqua con fluidi idraulici e/o lubrificanti utilizzati nell'ascensore. Inoltre, le fosse degli ascensori sono soggette ad allagamenti in caso di condizioni meteorologiche avverse.

La soluzione PitSafe: Il dispositivo fornisce un sensore olio/acqua a stato solido con allarme acustico e una connessione di segnalazione di allagamento per consentire a un controller programmato dell'ascensore di impedire il movimento al piano inferiore in caso di rilevamento dell'acqua.

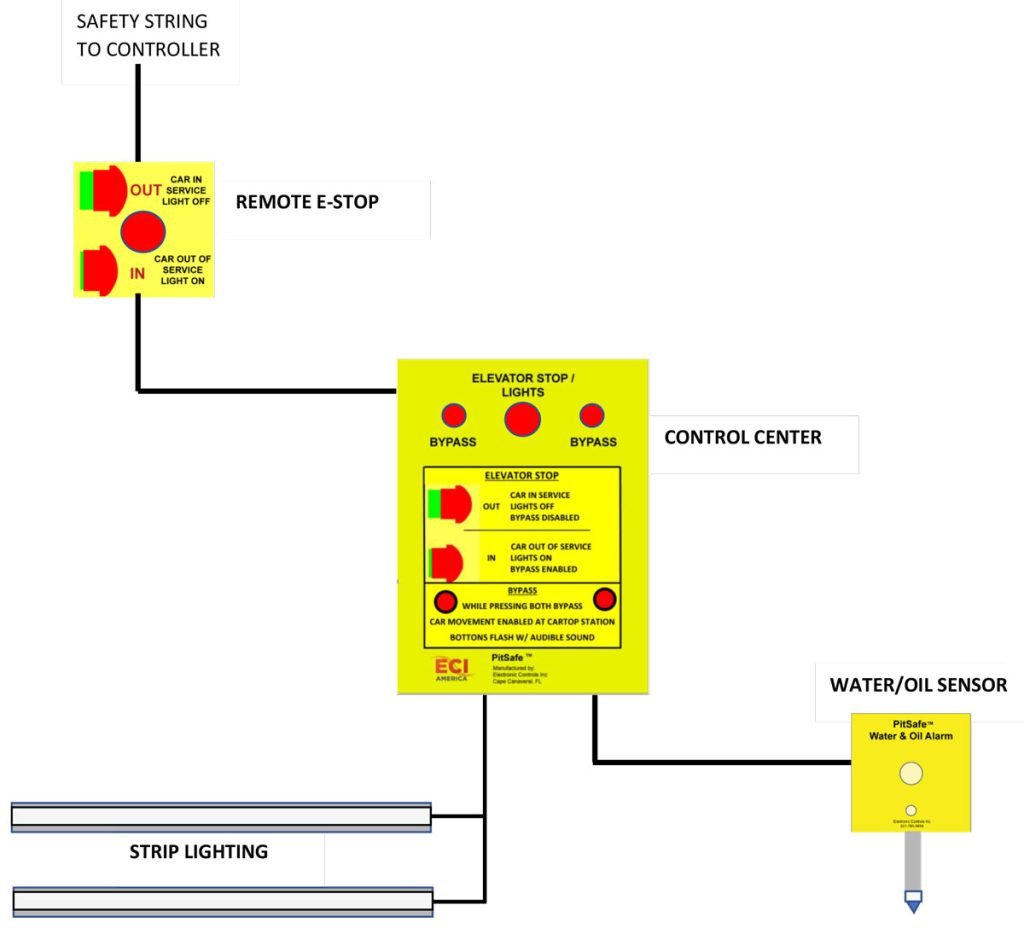

Il sistema di manutenzione delle fosse PitSafe comprende tutti i componenti necessari per un'installazione completa (vedere la Figura 1).

L'unico requisito elettrico è una presa dedicata da 115 VAC sulle nuove installazioni. Tutti i requisiti elettrici dovrebbero già esistere nei progetti di ammodernamento, consentendo ai meccanici di ascensori con licenza di trasporto la possibilità di installare tutti i componenti nella fossa.

PitSafe non è un dispositivo che elimina le pratiche di sicurezza adeguate nel prendere il controllo di un'auto per accedere ai box o nel seguire le procedure di blocco/tagout durante l'esecuzione della manutenzione.
