Alcuni requisiti di sicurezza di base per Home Impianti di risalita

Cari lettori,

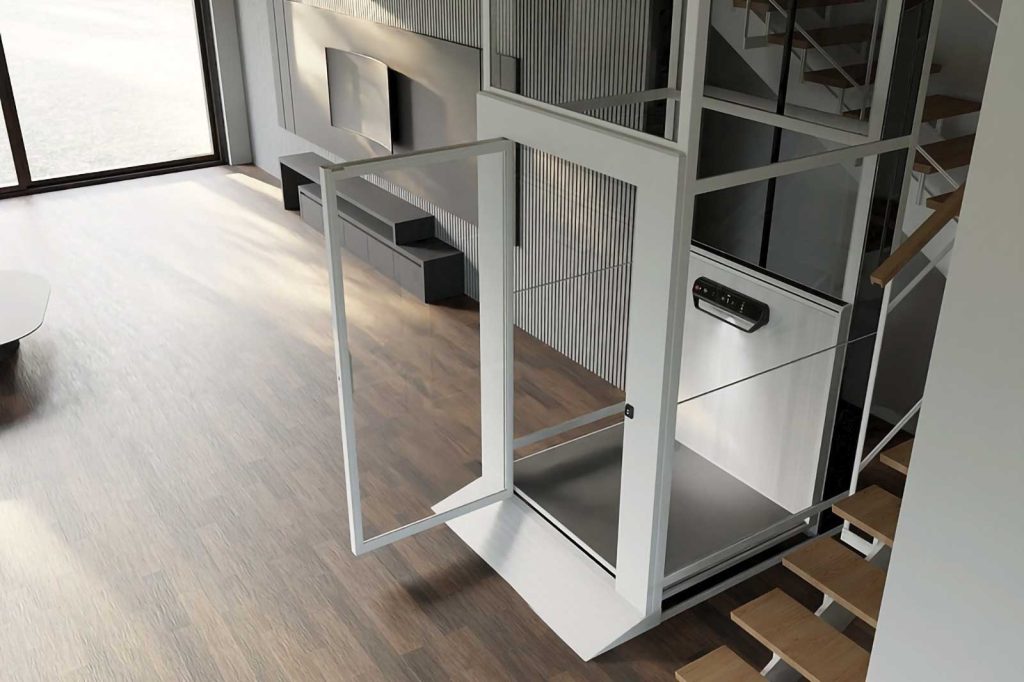

L'argomento di questo numero di ELEVATOR WORLD Türkiye sono gli ascensori domestici. In questo articolo, voglio attirare la vostra attenzione su alcuni criteri di sicurezza di base per gli ascensori domestici che utilizziamo più comunemente oggi, che sono azionati elettricamente o idraulicamente e utilizzano funi per la sospensione.

Innanzitutto, elenchiamo alcuni requisiti relativi alle aree di lavoro: se la manutenzione e l'ispezione devono essere effettuate sotto la cabina e sul fondo del vano ascensore, devono essere disponibili fermi meccanici e dispositivi per garantire una distanza di sicurezza libera minima di 500 mm quando la cabina si trova al piano più basso durante i lavori. Sul fondo del vano ascensore deve essere presente un pannello di controllo per l'ispezione e lo spostamento della cabina. Se la manutenzione del motore dell'ascensore domestico deve essere eseguita dalla parte superiore della cabina, devono essere adottati dispositivi meccanici per impedire movimenti involontari della cabina. Se il motore o il pannello dell'ascensore domestico si trovano all'esterno del vano ascensore, l'area deve essere recintata, protetta contro il fuoco e l'accesso deve essere possibile tramite chiave.

La velocità degli home lift non deve superare 0.15 m/s. Nel calcolo della capacità, si deve considerare un carico di 250 kg per 1 m2. L'area della cabina non deve superare i 2 m2 e la capacità totale non deve superare i 500 kg. La capacità dell'home lift deve essere monitorata da un dispositivo di sovraccarico. Quando la capacità viene superata di 75 kg, tutti i normali movimenti della cabina devono essere impediti, un avviso acustico e visivo deve essere attivato all'interno della cabina e le serrature delle porte devono essere disattivate. Quando il dispositivo di sovraccarico è attivato, il movimento di livellamento è consentito solo nelle unità azionate idraulicamente.

Per un ascensore domestico con un'area disponibile della cabina di 2 m2, si dovrebbe considerare un carico statico di 800 kg. La cabina e il sistema di sospensione dovrebbero essere in grado di sopportare 1.25 volte questo carico statico.

Se l'ascensore domestico deve essere utilizzato in un ambiente esterno, l'apparecchiatura elettrica deve avere almeno un livello di protezione IP54.

La cabina dell'ascensore domestico deve essere guidata nella direzione del movimento e il materiale di guida utilizzato deve essere metallico.

Gli ascensori domestici azionati elettricamente devono essere dotati di dispositivi di sicurezza, mentre le cabine azionate idraulicamente devono essere dotate di una valvola di rottura del tubo. Il dispositivo di sicurezza deve essere attivato da un limitatore di velocità o da una fune di sicurezza.

Gli ascensori domestici azionati elettricamente devono essere dotati di freni elettromeccanici adatti a un carico pari al 125% della capacità della cabina e tali freni devono soddisfare i requisiti specificati nella norma EN 81-20. Gli ascensori domestici azionati idraulicamente devono essere dotati di un blocco valvole conforme alla norma EN 81-20. La precisione di arresto della cabina non deve superare +/- 10 mm e la precisione di livellamento non deve superare +/- 20 mm.

In caso di emergenza deve essere presente un dispositivo di emergenza elettrico o meccanico per portare la cabina al piano più vicino. Il processo di utilizzo di questo dispositivo per portare l'auto al piano più vicino e aprire la porta non deve superare i 15 minuti. In caso di emergenza la velocità della vettura non deve superare 0.05 m/s.

Il diametro delle funi di sospensione deve essere almeno 6 mm e il coefficiente di sicurezza deve essere almeno 12. Il rapporto tra i diametri della puleggia e della fune deve essere almeno 25.

Quando si utilizzano sistemi idraulici per la trazione, l'unità idraulica deve essere conforme alle condizioni indicate nelle norme EN 81-20 e EN 81-50.

La resistenza di isolamento dell'apparecchiatura elettrica deve essere conforme ai requisiti specificati nella norma EN 81-20. L'interruttore principale e l'illuminazione della cabina devono essere indipendenti l'uno dall'altro. I seguenti interruttori e dispositivi di sicurezza devono essere presenti nel circuito di sicurezza elettrica dell'elevatore domestico: interruttori di sicurezza che verificano se le porte del piano sono chiuse e bloccate, interruttore della fune di sicurezza o del limitatore di velocità eccessiva, interruttore del dispositivo di sicurezza, interruttore di arresto di emergenza, interruttore della fotocellula o della barriera fotoelettrica, interruttori di finecorsa, interruttore della porta di uscita se applicabile, interruttore di controllo della trazione e interruttore di livellamento o livellamento automatico. Gli interruttori di sicurezza elettrica devono essere conformi a un livello di protezione IP4X ed essere adatti a una tensione di isolamento di 250 V. Se non è possibile garantire un livello di protezione IP4X, devono essere adatti a una tensione di isolamento di 500 V.

Dovrebbe essere disponibile uno spazio libero minimo di 2 m sopra il pavimento dell'elevatore domestico. Le superfici orizzontali all'interno del vano che superano 1.5 mm dovrebbero avere una pendenza di 150.

Il materiale di vetro utilizzato per l'auto e per le porte deve essere vetro temperato e laminato o laminato, con uno spessore minimo di 8 mm. Lo spessore del vetro dovrebbe aumentare proporzionalmente alla superficie, oppure dovrebbe aver superato la prova del pendolo secondo le norme EN 81-50.

Le porte di piano devono essere state testate in conformità agli standard EN 81-58 e devono essere conformi ai requisiti normativi locali. Le porte di piano devono essere dotate di blocco meccanico e il contatto elettrico di sicurezza deve essere attivato dopo almeno 7 mm di blocco meccanico. Le porte di piano dovrebbero poter essere aperte dal piano utilizzando una chiave triangolare conforme alla norma EN 81-20.

All'interno dell'auto, la capacità dovrebbe essere espressa sia in chilogrammi che come numero di persone. Le istruzioni su come utilizzare l'elevatore domestico dovrebbero essere fornite per iscritto e dovrebbero esserci cartelli per un pulsante di allarme di emergenza e accessibilità per disabili.

Come ho già detto, volevo attirare la vostra attenzione su alcuni requisiti di sicurezza riguardanti gli ascensori domestici in questo articolo. State al sicuro.
