Dağ yürüyüşçüsü, Beverly Hills'te zorlu eğimli asansör projesini tamamladı.

Ekip, 12 yıllık bir çalışma sonucunda, tarihi bir evi tamamen erişilebilir hale getiren özel bir üç kademeli asansör geliştirip kurdu.

Hill Hiker tarafından gönderildi

Farklı Yüksekliklerde Yaşam

Gayrimenkuller birçok şekil ve boyutta olabilir, bazıları çok zorlu arazi koşullarına sahiptir. Bazı insanlar başkalarının göremediği değeri görebilir. General Procurement Inc. adlı bir şirketin sahibi olan Imad Boukai adlı bir adam, muhteşem manzaralara sahip, yüksek bir tepede yer alan bir ev gördü. Kaliforniya, Beverly Hills'te bulunan evin büyük bir tadilata ihtiyacı vardı. Rock and Roll Hall of Fame'e girmiş bir davulcunun eski evi olan bu tarihi ev, uzun yıllar boş kalmıştı.

Evin orijinal cazibesini geri kazandırmayı amaçlayan Boukai, mülkün mirasını gerçekten değer verecek bir sakine devretme umuduyla evi satın aldı. Ancak Boukai, uzun, dik ve kıvrımlı merdivenin, eve ilgi duyabilecek çoğu kişi için bir engel teşkil edeceğini biliyordu. Tepeyi göz önünde bulundurarak, eğimli bir asansör kurmaya karar verdi.

Uzun Bir Tasarım Süreci

2013 yılında, saygın ve güvenilir bir eğimli asansör şirketi arayışının ardından Boukai ve ekibi, 1997'den beri faaliyet gösteren Minnesota merkezli Hill Hiker, Inc. şirketiyle iletişime geçti. Hill Hiker, Inc., ABD genelinde ve uluslararası alanda eğimli asansörler kurmaktadır. Boukai, asansör projesini Hill Hiker'ın kurucusu ve sahibi Bill MacLachlan ile görüştü. Bir aile şirketinin sahibi olarak MacLachlan, her işin ne kadar önemli olduğunu biliyordu ve projeyi önceki bir sahibinin 2002'deki bir sorusundan hatırlıyordu.

Görüşmeler 2016 yılına kadar devam etti ve Boukai'nin ekibi nihai bir tasarım üzerinde anlaşmaya vardı. Yamaçın eşsiz yapısı ve evin düzeni birçok zorluğu beraberinde getirdi. Alt istasyonda aşırı alan sınırlamalarıyla karşı karşıya kalan ilk tasarım, iki açılı bir yaklaşım önerdi. Ray sistemi 50° ve 70° eğim açılarında kurulacaktı. Asansör kabininin kendiliğinden seviyeleme özelliğine sahip olması gerekiyordu. MacLachlan ve ekibi, kendiliğinden seviyeleme gerektiren birçok proje gerçekleştirdi ve bu tür bir görevi nasıl başaracaklarını biliyorlardı, ancak Boukai mevcut garajı değiştirmek istemedi.

Tasarım sürecinin birçok aşamasından sonra, Hill Hiker, çok disiplinli mühendislik firması VAA ve asansör yüklenicisi MT Construction'ı devreye soktu. Hill Hiker ile uzun süredir devam eden ilişkileri ve her iki şirketle de başarılı projeler geçmişi olan MacLachlan, ekibin nihai bir tasarıma ulaşabileceğinden emindi. Mülkün alanını ve erişilebilirliğini en üst düzeye çıkarmak için ekibin çözümü iki asansör oldu: biri dikey, diğeri eğimli.

Dikey asansör 30 fit yüksekliğe ve iki kapıya (ön ve arka) sahipti. Dikey asansör garajın zemin katından başlayıp garajın hemen üzerindeki eğimli asansörün alt platformunda son buluyordu. Hill Hiker® eğimli asansör, alt platformdan evin birinci ve ikinci katlarına kadar yükseliyordu. Asansör kabini, dik tasarıma uyum sağlamak için konsol şeklinde tasarlanmıştı. Ekip, onaylı çizimleri elinde bulundurarak planları 2020 yılında Los Angeles şehrine sundu. Şehirden birçok yorum aldıktan ve gerekli düzenlemeleri yaptıktan sonra, Hill Hiker 2023 yılında eğimli asansörün inşaatı için izinleri aldı.

Proje Zorlukları ve Özel Bir Çözüm

İlk zorluk, engebeli arazi, evin düzeni ve asansör sisteminin yüksekliğinin yanı sıra deprem bölgesiydi. Asansörün alt yapısı, HSS kullanılarak birbirine kaynaklanmış 24 adet W 14-34 I-kirişten oluşmaktadır. Başlangıçta iki paralel I-kiriş olacaktı; ancak geleneksel bir vinç kullanımına izin vermeyen zor erişim nedeniyle, kirişleri 24 daha küçük, yerleştirilmesi daha kolay bölüme ayırmaya karar verdiler. Destek yapısı için kirişler 3 fit aralıklarla yerleştirilmiş ve birbirine bağlanmıştır. 73 fit uzunluğundaki I-kiriş yapısı üç noktadan desteklenmektedir: üst, alt ve orta. Çelik işçileri I-kirişi 50.5° açıyla yerleştirdiler.

Hill Hiker, imzası niteliğindeki G-kanal rayını doğrudan I-kirişin üstüne monte etti. Hill Hiker rayı 3 fit genişliğinde olup 10 fitlik bölümler halinde üretilmektedir. Ray, her 30 cm'de bir kaynaklanmış kare borularla birbirine bağlanan, özel olarak kesilmiş ve bükülmüş iki G-kanaldan oluşmaktadır. Hill Hiker, asansörün uzun ömürlü olmasını sağlamak için rayı sıcak daldırma galvanizleme işlemine tabi tutmaktadır.

Rayların alt kısımları bir çukura uzanarak asansör kabininin alt kattaki doğru yüksekliğe ulaşmasını sağlıyordu. Ray sisteminin uzunluğu 73 fit olup 50.5° açıyla yerleştirilmişti. I-kiriş tasarımı, özel olarak tasarlanmış konsol asansör kabininin, yerden 16 fit yüksekte asılı olan ikinci katın platformunu aşmasına olanak tanıyordu.

Özel tasarımlı konsol asansör kabini, 96 inç yüksekliğe kadar tamamen kapalı olup, bir yan kapısı ve yukarı doğru acil çıkış kapısı bulunmaktadır. Muhteşem Beverly Hills manzarasını bozmamak için Hill Hiker, asansör kabinini ANSI Z97.1 füme polikarbonat panellerle kaplamıştır. Asansör kabini, 11.5 ft² kullanılabilir iç zemin alanına, bir sabit oturma bankına ve bir açılır kapanır oturma bankına sahiptir. Kabinin zemini, dış etkenlere maruz kaldığı için denizcilik sınıfı, ADA uyumlu, kaymaz fiber ızgaradan yapılmıştır. Asansör kapıları bir kilitleme mekanizması ile kapalı tutulmaktadır. Kat istasyonlarında, özel bir elektrikli fırça istasyonu, kilitleme mekanizmasına düşük voltajlı güç gönderir. Bu güç, mekanizmayı çalıştırır.

Asansör kabini, ray sisteminin içine yerleştirilmiş/kapatılmış 3 fit uzunluğunda ve 5 fit genişliğinde bir şasiye bağlıdır. Asansörün bu kadar aşırı bir açıda olması nedeniyle, Hill Hiker özel olarak tasarlanmış konsol tipi bir asansör kabini geliştirmiştir. Şasi ayrıca asansör halatı bağlantı noktalarını ve emniyet sistemlerini de içerir. Hill Hiker, şaside üç farklı güvenlik özelliği seti kullanmaktadır.

Her bir emniyet mekanizması, anında durdurma sağlayan A tipi emniyet mekanizmasıdır. Tel halatın gerilimi, emniyet mekanizmalarından ikisini yukarıda tutar. Üçüncü emniyet mekanizması, asansör kabiniyle birlikte hareket eden santrifüjlü bir aşırı hız regülatörü tarafından serbest bırakılır. Devreye alındığında, emniyet mekanizmaları derin tırtıllı eksantrik tekerlekleri aşağı indirir ve Rockwell 52 sertliğinde sertleştirilmiştir. Emniyet mekanizmaları, anında durdurma için şasiyi asansörün kılavuz elemanlarına sıkıştırır. Emniyet mekanizmaları devreye girdikten sonra, bir cihaz kablodaki gevşekliği algılar ve bu da motora giden gücü keserek freni devreye sokar. Özel olarak tasarlanmış konsol tipi kabin ve şasi 860 lb ağırlığındadır ve kabinin nominal yük kapasitesi 937.5 lb'dir.

Bu kurulum, üç duraklı bir asansör kontrol sistemi ile donatılmıştır. Hill Hiker, Inc., özellikle dış mekanlarda eğimli sistemlerde geleneksel hareketli kabloların özel zorluklar yaratması nedeniyle, konut tipi eğimli asansörlerde kabin içi iletişim için genellikle kablosuz teknoloji kullanmaktadır. Ancak Los Angeles Şehri, ASME A17.1/CSA B44 kodunun gerektirdiği kabin içi acil durdurma düğmesi için kablolu bağlantı şart koşmaktadır. Hill Hiker, Inc., hareketli kablo için yeni bir şasi tasarlayıp üreterek bu sorunun üstesinden gelmiştir. Kabin yukarı doğru hareket ederken, hareketli kablo, kablo üzerinde gerilim sağlamak için bir şasiyi çeker. Bu gerilim, kablonun asansör rayının altına inmesini ve asansör kabininin hareketli kabloya çarpmasını önler. Hareketli kablo, dış mekan UV ışınlarına dayanıklıdır.

Hill Hiker genellikle anahtarlı güvenlik sistemi sunar, ancak Boukai daha sağlam bir güvenlik yöntemi istediği için şirket anahtarsız giriş teknolojisini entegre etti. Asansör kullanılmadan önce yolcunun dört haneli bir kod girmesi veya bir anahtarlık göstermesi gerekir. Anahtarlık veya kod kabul edildikten sonra, kullanıcının asansörü çağırmak için 99 saniyesi vardır. 99 saniye sonra sistem zaman aşımına uğrar ve bir sonraki kullanım için kodun tekrar girilmesi gerekir. Her katta bir güvenlik tuş takımı bulunur.

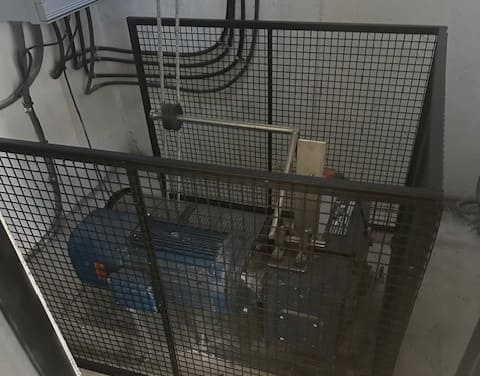

Asansör, çift kablolu sarma tamburu mekanizmasıyla çalışır. Kablolar, galvanizli uçak tipi 7x19 yapıda 3/8 inçlik kablolardır. Motor, manuel serbest bırakma özelliğine sahip 7.5 HP'lik bir fren motorudur. Tambur, sağlam 2 inçlik kamalı bir şaft ile çift kademeli sonsuz dişli kutusuna bağlanır. Kutu yapısının özelliği, tamburun geri pedal çevirmesini veya kaymasını önler. Tambur makinesi, aydınlatma ve makine koruması bulunan tamamen kapalı bir motor odasında yer almaktadır.

Denetim ve Proje Tamamlama

2025 yazında, Hill Hiker, Inc. temsilcileri ve MT Construction'ın C-11 lisanslı asansör teknisyeni Robert Cotton, üç asansör müfettişinin önünde asansör denetimine tabi tutuldu. Yoğun geçen 2 saatlik denetimin ardından, asansör müfettişleri Hill Hiker®'ın tüm asansör yönetmeliklerini karşıladığından veya aştığından emin oldular.

Proje 12 yıl sürse de MacLachlan hedefinden asla sapmadı. Kendisi ve ekibi tasarım, zemin hazırlığı, kurulum ve son denetim aşamalarında kararlılıkla çalışmaya devam etti. Hill Hiker, bu sisteme daha uzun yıllar boyunca olağanüstü hizmet sunmayı dört gözle bekliyor.
