Kingdom Arena VIP Erişimi

Yürüyen Merdivenler, Yeni Kurulum

ESIC tarafından sunulmuştur.

Proje Tanımı

2024 yılının son çeyreğinde, Elevator Solutions Investment Co. (ESIC), Genel Eğlence Otoritesi (GEA) adına hareket eden geliştirici Sela tarafından önemli bir projeyle görevlendirildi. Görev: Suudi Arabistan'ın Riyad şehrindeki Kingdom Arena'nın bitişiğinde, henüz inşa edilmemiş yedi katlı çelik yapıdaki bir mekân boyunca, her biri 6 metreye kadar dikey yükselişe sahip 21 yarı açık yürüyen merdivenden oluşan eksiksiz bir dikey ulaşım (VT) sisteminin tasarlanması, teslim edilmesi ve kurulması.

Bu proje, on binlerce seyirciyi bir araya getiren ve Riyad'ı uluslararası ilginin merkezine yerleştiren, dünya çapında televizyonda yayınlanan bir spor etkinliği olan Tyson Fury ile Oleksandr Usyk boks maçını desteklemek amacıyla tasarlandı. Yürüyen merdiven sistemi, VIP'lerin ve genel katılımcıların arena podyumuna güvenli, verimli ve yüksek hacimli bir şekilde giriş çıkışını sağlamak için kritik öneme sahipti.

Bu projeyi gerçekten olağanüstü kılan şey, emsalsiz zaman çizelgesiydi: ESIC'e, tasarım onayından imalata, teslimattan kuruluma, testten devreye almaya kadar tüm kapsamı tamamlamak için sadece 45 takvim günü verildi. Sıkıştırılmış programa rağmen, ESIC 21 yürüyen merdivenin tamamını zamanında, sıfır hata ve sıfır gecikmeyle teslim ederek, baskı altında yürüyen merdiven projesi yürütme konusunda yeni bir ölçüt belirledi.

Proje, COP16 İklim Konferansı nedeniyle kısıtlı şantiye erişimi, aynı anda çalışan 10'dan fazla iş koluyla karmaşık koordinasyon ve dünyanın en büyükleri arasında yer alan üç Antonov An-124 kargo uçağıyla yürüyen merdivenlerin taşınması gibi lojistik zorluklar da dahil olmak üzere birçok zorlukla karşı karşıya kaldı.

Montaj, 150 tonluk bir vinç kullanılarak gerçekleştirildi; yürüyen merdivenler, devam eden çelik yapı montajına paralel olarak kaldırılıp yerleştirildi.

ESIC'in başarısı, titiz planlama, kararlı liderlik ve mühendislik, lojistik ve inşaat ekipleri arasında küresel koordinasyon sayesinde gerçekleşti. Yürüyen merdivenler, yangın ve yaşam güvenliği (FLS) standartlarına uygun olarak, eko-mod çalışması, olay odaklı yön kontrolü ve Sela'nın özel kalabalık güvenliği bariyerleri gibi gelişmiş özelliklere sahipti.

Bu proje, yalnızca kalabalık hareketini sorunsuz hale getirmek ve güvenlik standartlarını yükseltmekle kalmadı, aynı zamanda teknik ustalığın, lojistik hassasiyetin ve fonksiyonlar arası sinerjinin sektör beklentilerini nasıl yeniden tanımlayabileceğini de gösterdi. Kingdom Arena VIP Erişim yürüyen merdiven projesi, ESIC'in son derece kısıtlı sürelerde dünya standartlarında altyapı sunma yeteneğinin bir kanıtı olarak duruyor ve gelecekteki yüksek profilli etkinlik lojistiği ve sanal gerçeklik çözümleri için bir model teşkil ediyor.

Taşıma Sistemi Tanımı

Bu proje, mühendislik hassasiyetinin, lojistik ustalığının ve iş birliğine dayalı uygulamanın bir örneğidir. Bu bölüm, projenin teknik ve operasyonel boyutlarını detaylandırarak, başarısını tanımlayan kapsamı, zorlukları ve yenilikleri vurgulamaktadır.

İşin kapsamı

Proje, her biri 6 metreye kadar dikey yükseliş için tasarlanmış 21 adet yarı açık alan yürüyen merdiveninin tasarımını, tedarikini, kurulumunu, testini ve devreye alınmasını kapsıyordu. Bu yürüyen merdivenler, Riyad'daki Kingdom Arena'nın bitişiğinde, özel olarak inşa edilmiş yedi katlı geçici bir mekâna yerleştirildi. Mekân, dünya çapında televizyonda yayınlanan bir boks etkinliğine katılan on binlerce seyirciyi ağırlamak için inşa edilmişti ve bu nedenle yüksek hacimli, çift yönlü yolcu akışını yönetebilen bir dikey taşıma (VT) sistemine ihtiyaç duyuluyordu.

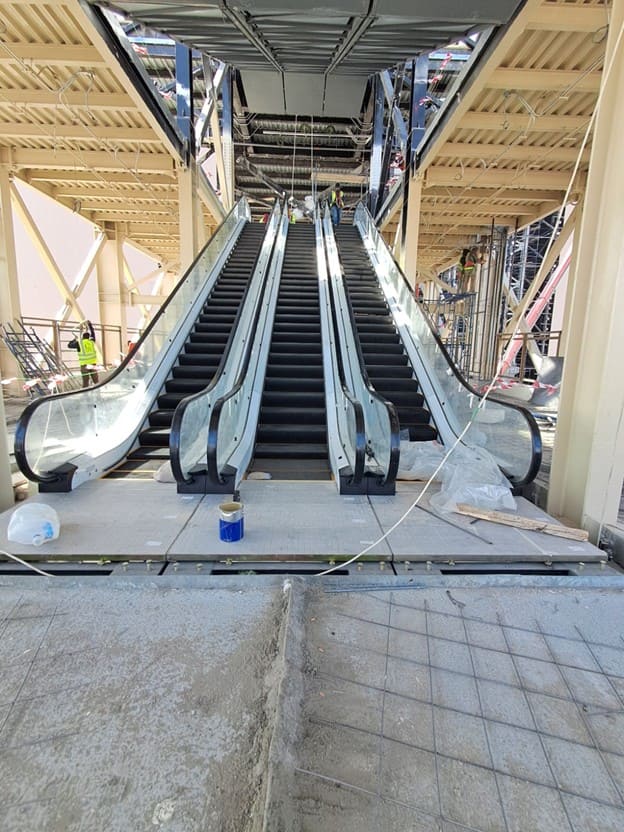

Her bir yürüyen merdiven 1 metrelik basamak genişliğine sahipti ve paralel bir şekilde (her katta üç ünite) düzenlenmişti; bu da yedeklilik ve verimli kalabalık hareketini sağlıyordu. Sistem, saatte 5,000 kişiye kadar maksimum kapasiteyi destekleyecek şekilde tasarlanmış olup, etkinlik öncesinde, sırasında ve sonrasında değişen kalabalık dinamiklerine uyum sağlayacak operasyonel esnekliğe sahipti.

Mühendislik ve İmalat

ESIC, 45 günlük iddialı proje takvimine uymak için uluslararası tedarikçilerle iş birliği içinde hızlandırılmış bir mühendislik programı başlattı. Özel yürüyen merdiven üniteleri, 7/24 üretim döngüleri ve gerçek zamanlı tasarım doğrulaması sayesinde 14 günden kısa bir sürede tasarlandı, üretildi ve kalite testlerinden geçirildi. Yürüyen merdivenler, EN ve GB standartlarına ve ISO sertifikalı kalite ölçütlerine uygun olarak üretildi; bu da yalnızca anında operasyonel hazırlığı değil, aynı zamanda gelecekteki etkinlikler için uzun vadeli yeniden kullanılabilirliği de garanti ediyor.

Her bir ünite, hava koşullarına dayanıklı malzemeler, korozyon koruması ve enerji verimli tahrik sistemleri içerecek şekilde yarı açık alanda kullanım için tasarlanmıştır. Yürüyen merdivenlerde ayrıca, olay odaklı yön kontrolü ve eko modda çalışma için programlanabilir mantığa sahip gelişmiş kontrol panelleri de bulunmaktadır.

Küresel Lojistik

Projenin lojistik bileşeni de aynı derecede iddialıydı. Zaman kısıtlamaları nedeniyle geleneksel deniz taşımacılığı mümkün değildi. Bunun yerine, ESIC, dünyanın en büyük kargo uçaklarından üçü olan Antonov An-124 uçaklarını kiralayarak yürüyen merdivenleri üretim tesisinden Riyad'a havadan taşıdı. Bu, sorunsuz gümrükleme ve proje sahasına anında sevkiyatı sağlamak için gümrük yetkilileri, yer hizmetleri ekipleri ve havaalanı lojistiği ile titiz bir koordinasyon gerektirdi.

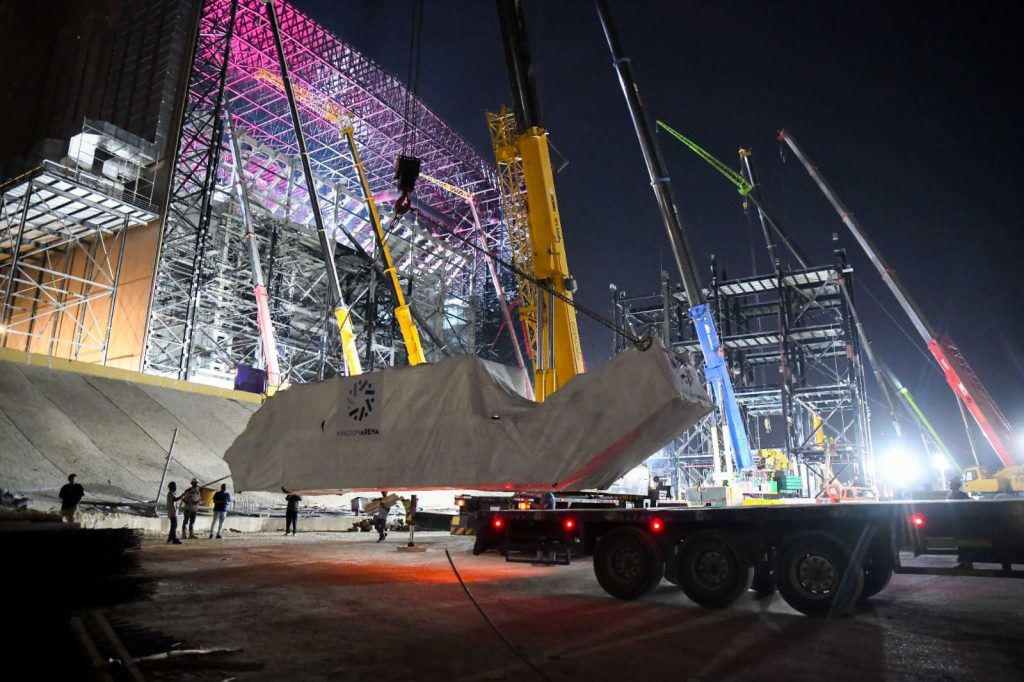

Varışta, yürüyen merdivenler özel römorklar ve vinçler kullanılarak taşındı; her bir ünite dar erişim yollarından dikkatlice geçirilerek gecikmeden kurulum için konumlandırıldı. Tüm lojistik operasyon askeri bir hassasiyetle yürütüldü, böylece arıza süreleri en aza indirildi ve paralel kurulum faaliyetleri mümkün kılındı.

Kurulum Stratejisi

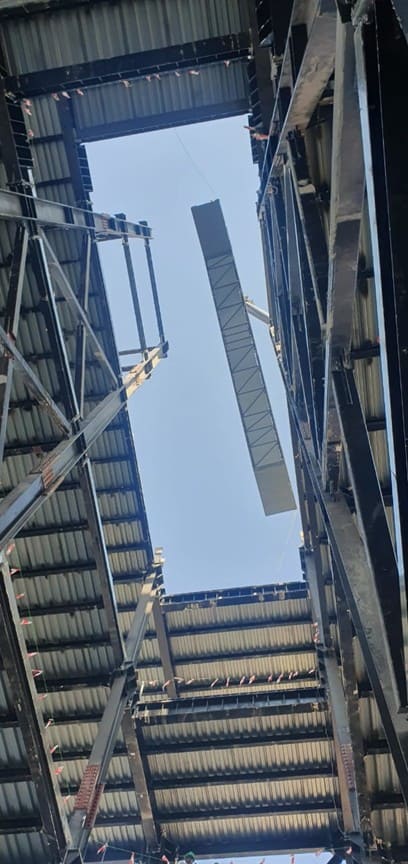

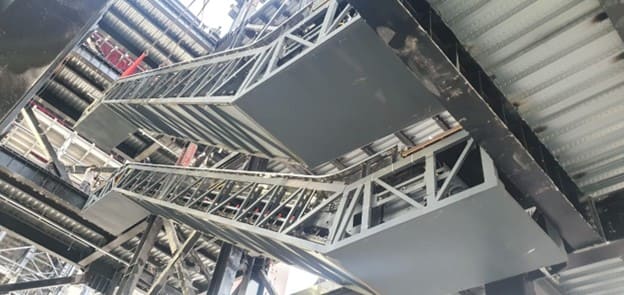

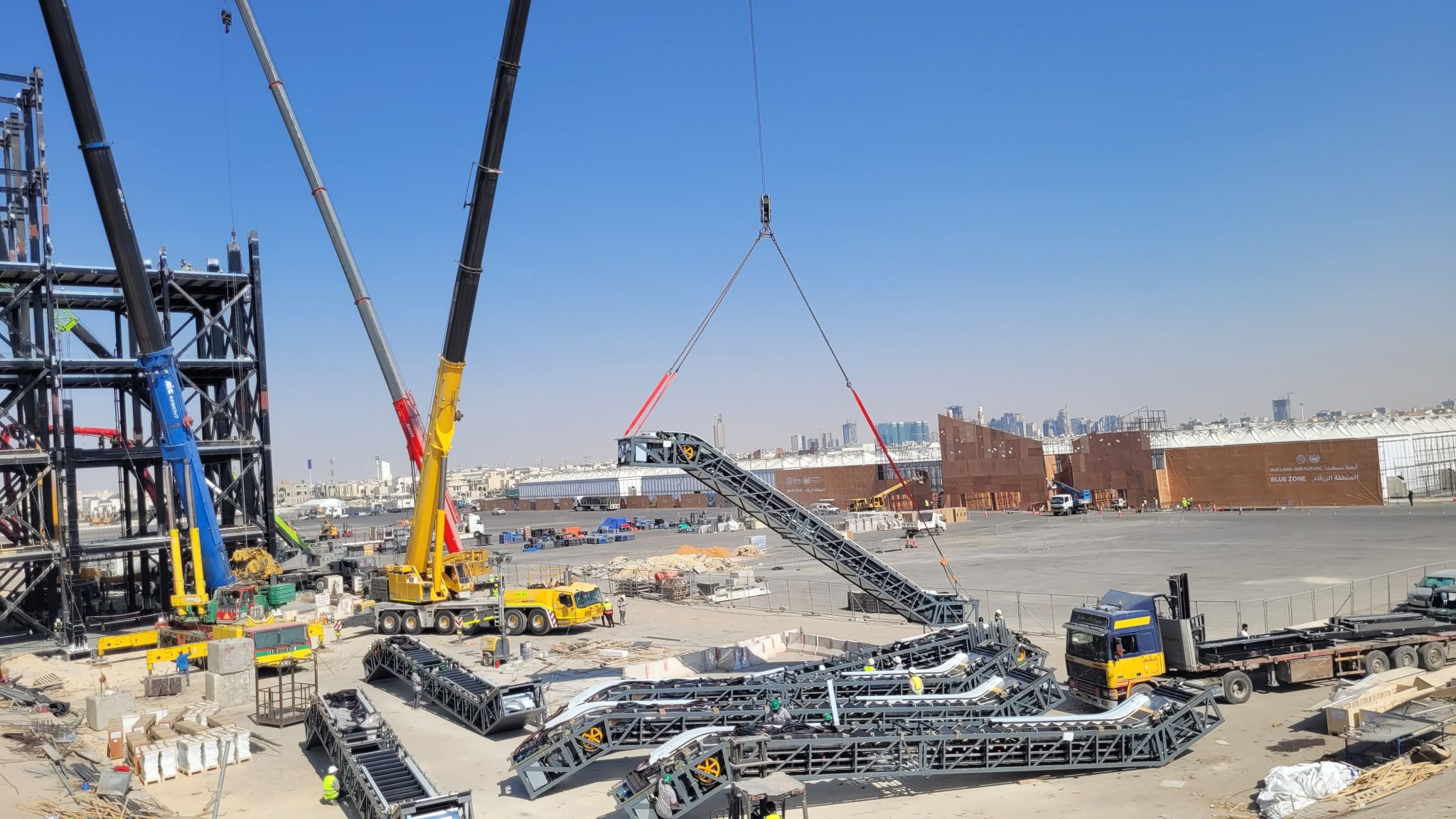

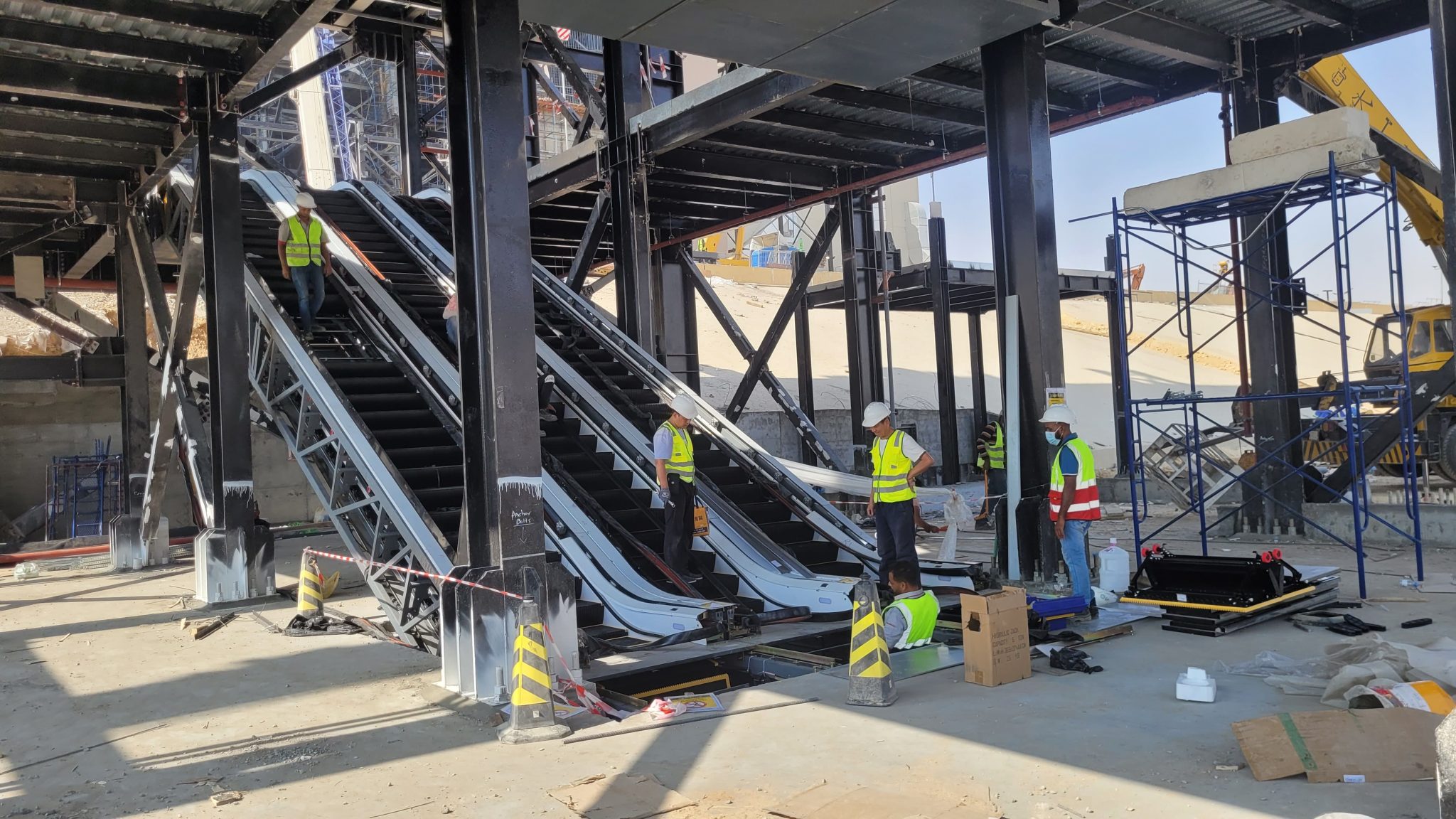

Kurulum, 7/24 paralel uygulama modeli kullanılarak gerçekleştirildi. Mekanın yedi katının tamamında eş zamanlı olarak birden fazla ekip görevlendirildi ve her ekip mekanik montaj, elektrik entegrasyonu ve kaplama işlemlerinden sorumluydu. Yürüyen merdivenleri yerine kaldırmak için 150 tonluk bir vinç kullanıldı ve bu işlem genellikle çelik yapı montajı devam ederken gerçekleştirildi.

İvme kazanmayı sürdürmek için ESIC, tamamlanan ünitelerin test ve devreye alma için hemen teslim edildiği kademeli bir kurulum programı uyguladı. Bu yaklaşım darboğazları ortadan kaldırdı ve 21 yürüyen merdivenin tamamının 45 günlük süre içinde çalışır duruma gelmesini sağladı. Her ünite, yük denemeleri, acil durdurma doğrulaması ve FLS uyumluluk kontrolleri de dahil olmak üzere titiz güvenlik testlerinden geçti.

Müşteri İşbirliği ve Sinerjisi

Başarının en önemli faktörlerinden biri, ESIC, Sela ve GEA arasındaki kusursuz iş birliğiydi. İlerleme konusunda uyum sağlamak, sorunları çözmek ve gerçek zamanlı kararlar almak için günlük koordinasyon toplantıları düzenlendi. Mühendislik, lojistik ve kalite kontrol ekipleri, ortak temel performans göstergeleri ve senkronize iş akışlarıyla entegre bir görev gücü olarak faaliyet gösterdi.

Bu iş birliğine dayalı model, saha danışmanlarını, etkinlik planlayıcılarını ve güvenlik görevlilerini de kapsayarak, kurulumun her yönünün daha geniş etkinlik zaman çizelgesi ve operasyonel gereksinimlerle uyumlu olmasını sağladı. Sonuç olarak, teknik, lojistik ve deneyimsel olmak üzere her alanda başarı sağlayan birleşik bir uygulama stratejisi ortaya çıktı.

Etkinlik Günü Performansı

Etkinlik günü, yürüyen merdiven sistemi kusursuz bir şekilde çalıştı. Binlerce seyirci, herhangi bir tıkanıklık, gecikme veya güvenlik olayı yaşanmadan katlar arasında taşındı. Yürüyen merdivenler, programlanabilir mantık ve gerçek zamanlı kalabalık izleme sistemiyle yönlendirilerek, etkinlik öncesinde yukarı doğru akış, etkinlik sırasında karma mod ve etkinlik sonrasında aşağı doğru akış olmak üzere dinamik yönlendirme modlarında çalıştı.

Sela tarafından giriş ve çıkış noktalarına, kalabalık akışını kontrol altına almak ve düzenli hareketi sağlamak amacıyla özel olarak tasarlanmış yılan biçimli bariyerler yerleştirildi. Sistemin performansı, etkinlik organizatörleri ve katılımcılar tarafından övgüyle karşılandı ve hassas mühendisliğin ve proaktif planlamanın değerini pekiştirdi.

İnovasyon Sektörüne Etki

Kingdom Arena VIP Erişim yürüyen merdiven projesi, yüksek baskı ortamlarında yürüyen merdiven teslimatı için yeni bir ölçüt belirledi. 45 günlük uygulama süresi, bu ölçek ve karmaşıklıktaki bir proje için neredeyse emsalsizdir. Yürüyen merdiven taşımacılığında hava kargo kullanımı, akıllı kontrol sistemlerinin entegrasyonu ve modüler kurulum stratejisi, sanal taşıma alanında önemli ilerlemeleri temsil etmektedir.

Riyad'ın iklimi, yaz sıcaklıklarının 50°C'nin üzerine çıkmasıyla son derece zorlu koşullar yaratmaktadır. Tesisin yarı açık alanda bulunması nedeniyle, geleneksel yürüyen merdivenler bu tür sıcaklıklarda güvenilir bir şekilde çalışamazdı. Bunu önlemek için, her yürüyen merdivene, çalışma sıcaklıklarını 30°C'nin altında tutmak üzere tasarlanmış entegre bir klima sistemi yerleştirildi. Bu öncü uyarlama, zorlu çevre koşullarına rağmen kesintisiz performans ve yolcu güvenliğini sağladı.

Bu proje o zamandan beri hızlı altyapı teslimatı konusunda örnek olay incelemesi olarak gösterildi ve diğer önemli mekanlarda benzer yaklaşımlara ilham verdi. Yenilikçilik, iş birliği ve uygulama bir araya geldiğinde nelerin mümkün olabileceğinin bir kanıtı olarak duruyor.

Sonuç

Kingdom Arena VIP Erişim yürüyen merdiven projesi, yürüyen merdiven projelerinin tesliminde nesilde bir kez görülen bir başarıyı temsil etmektedir. 45 gün içinde başarıyla tamamlanması, ESIC'in son derece kısıtlı sürelerde mühendislik mükemmelliği sunma yeteneğini sergileyerek, sanal yürüyen merdiven sektöründe küresel bir ölçüt belirlemiştir.
