مصنع ميركين فينياردز هيلتوب للنبيذ وتراتوريا

كوتونوود، أريزونا

المصاعد المائلة

تم تقديمه بواسطة Hill Hiker

"مزرعتنا على مائدتك. كرومنا على كأسك." هذا هو الشعار الخاص بأحدث موقع لشركة Merkin Vineyards في كوتونوود، أريزونا، والذي يُطلق عليه اسم Merkin Vineyards' Hilltop Winery & Trattoria. تبلغ مساحة منشأة إنتاج النبيذ الحديثة والمتطورة 9,500 قدم مربع.² تقع على مساحة 4.5 فدان في مزرعة عنب على جانب التل.

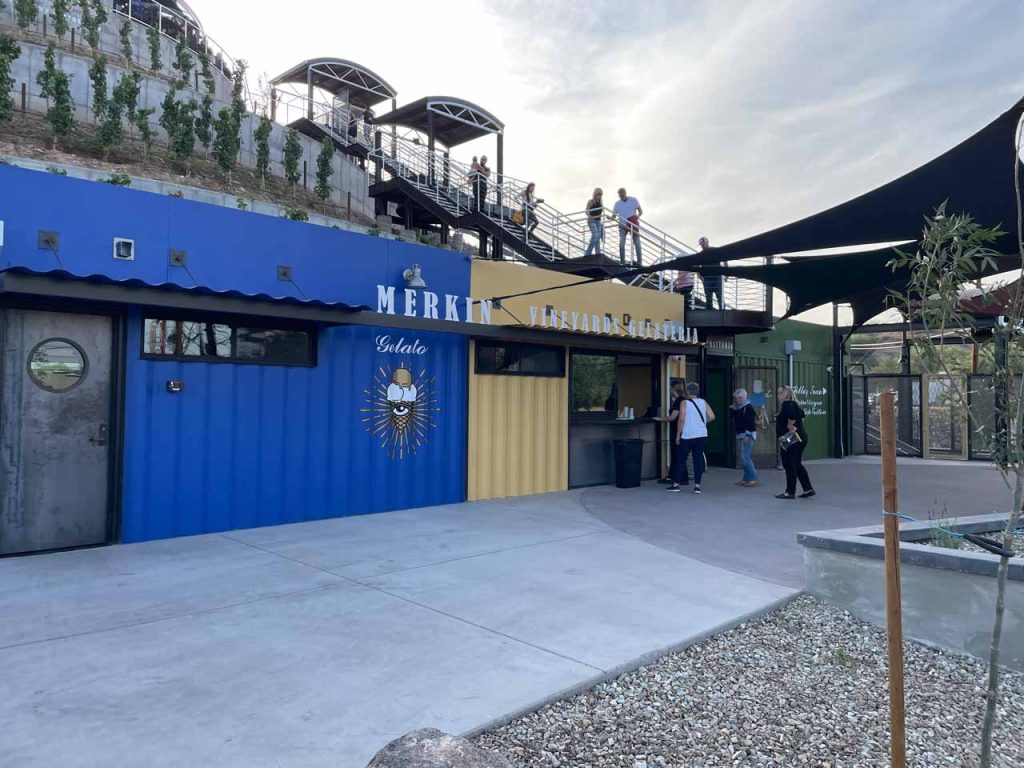

يضم العقار مطعمًا من الدرجة الأولى في قلب الجزء التاريخي من البلدة القديمة في كوتونوود. يقع المطعم أعلى العقار الجبلي. يقترن المطعم بمتجر Pocket Park Gelateria، وهو متجر آيس كريم فاخر يقع في منطقة القاعدة على مستوى الشارع في المجمع. أثناء تصميم المرافق، أدرك المهندسون المعماريون والمالك بسرعة أنهم سيحتاجون إلى طريقة آمنة ومريحة لنقل الضيوف صعودًا وهبوطًا على التل لتكون بمثابة وسيلة لربط المطعم بمتجر الآيس كريم.

في الثاني عشر من فبراير 12، اتصل جيسون فيديربوش من شركة Architecture Works Green, Inc. بشركة Hill Hiker, Inc. للاستفسار عن مصعد مائل للمشروع الجديد في Cottonwood. كان عميل فيديربوش، شركة Merkin Vineyards، المملوكة لماينارد جيمس كينان، وهو من محبي النبيذ والمغني الرئيسي لفرقة Tool، يحلم بهذا المرفق متعدد الاستخدامات. وشمل الحلم مزارع كروم جديدة ومصنعًا لمعالجة العنب وأحواضًا لصنع النبيذ ومكاتب ومطعم على الطراز الإيطالي للاحتفال بالنبيذ. على قمة أعلى تل في المدينة، شكل المنحدر تحديًا هائلاً لعشاق النبيذ. وبمساعدة من Hill Hiker، تمكن الفريق من حل التحديات وإضافة عامل جذب آخر إلى العقار.

أدرك رئيس شركة Hill Hiker ويليام "بيل" ماكلاشلان جيدًا المشكلات التي تواجه شركة Merkin Vineyards. وبفضل مستوى عالٍ من المعرفة والخبرة في المصاعد التجارية المائلة، شرع ماكلاشلان في العمل مع شركة Architecture Works Green, Inc. واستعان بشركة الهندسة الإنشائية VAA التي تربطها بها شراكة طويلة الأمد. أرادت شركة Merkin Vineyards تكريم تاريخ تعدين النحاس الغني في Cottonwood من خلال المصعد المائل الجديد، المعروف الآن باسم Hilltop Tram.

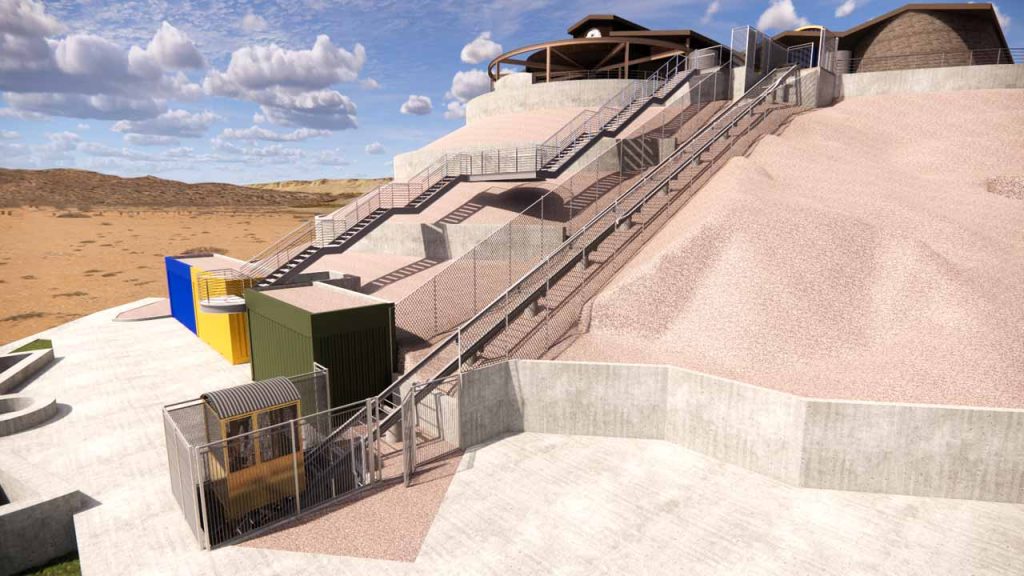

بفضل هذا الإلهام، صممت Hill Hiker وVAA عربة مصعد مخصصة ذات طابع ريفي فريد. وفي حين عملت VAA على تصميم الموقع للمصعد المائل، سعت Hill Hiker إلى ضمان سلامة المصعد ومتانته مع تلبية متطلبات قانون المصاعد الوطني.

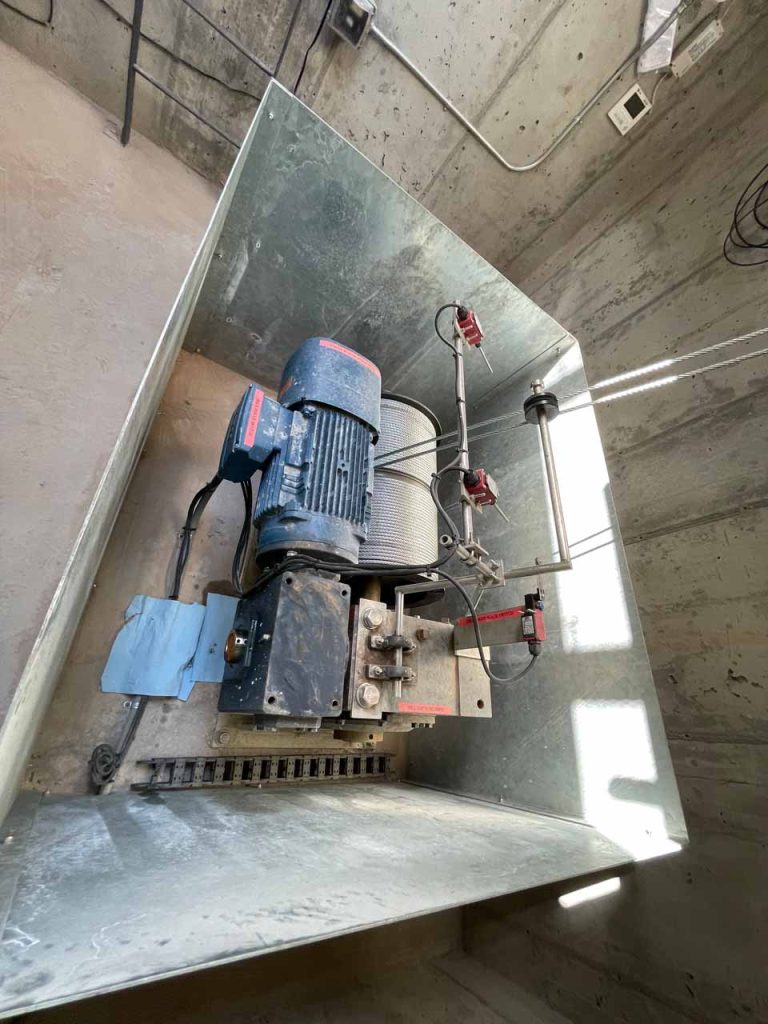

احتاجت مزارع كروم ميركين إلى مصعد تجاري مائل ثنائي المحطات لقطع مسافة 116 قدمًا على طول منحدر بزاوية 26.5 درجة. يتميز مصعد هيل هايكر® بسعة 2000 رطل وسرعة 66 قدمًا/دقيقة. آلة التشغيل عبارة عن أسطوانة لف كابلات مزدوجة. الكابلات مزدوجة بقطر 3/8 بوصة ومصنوعة من الفولاذ المجلفن 7x19 المستخدم في صناعة الطائرات. تتصل الأسطوانة بعلبة تروس دودية مزدوجة التخفيض بنسبة 100:1، تعمل بمحرك بقوة 10 أحصنة. في غرفة المحرك المغلقة بالكامل، قامت شركة هيل هايكر بتركيب نظام حماية للآلة وجهاز استشعار لتجاوز الكابل لحدود المسافة المقطوعة، بالإضافة إلى أجهزة منفصلة للكشف عن أي ارتخاء في الكابل.

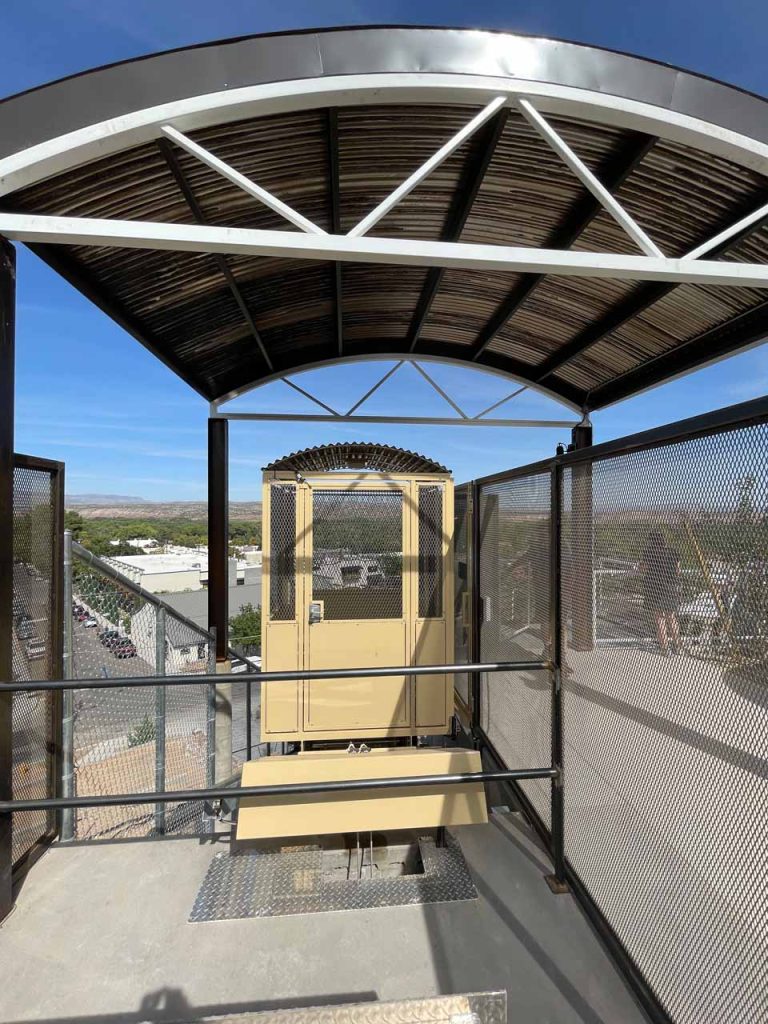

بناءً على تصميم VAA، قامت Hill Hiker بتصنيع عربة مصعد متوافقة مع قانون الأمريكيين ذوي الإعاقة (ADA). تبلغ أبعاد العربة 5 أقدام × 5 أقدام ولها فتحة بوابة 36 بوصة. تتضمن عربة المصعد مقعدًا واحدًا قابلًا للطي يمكن أن يستوعب راكبين ويمكنه نقل ستة أشخاص بشكل مريح. تضمنت Hill Hiker بابًا للطوارئ يتوافق مع الكود وهاتفًا مراقبًا داخل السيارة. تم تجهيز عربة المصعد بضوء يتم تنشيطه بالحركة وإضاءة احتياطية للبطارية في حالات الطوارئ. جوانب عربة المصعد مصنوعة من صفائح معدنية مطلية بالمسحوق يصل ارتفاعها إلى 36 بوصة ثم معدن موسع مطلي شفافًا لارتفاع 48 بوصة. السقف مصنوع من معدن مموج منحني وغير مكتمل ليصدأ بشكل طبيعي كما يحدث في عربة المنجم.

تمشيا مع جميع متطلبات الكود وتصميم هيل هايكر، قام المقاول العام، شركة ألكسندر للبناء، ببناء غرفة محرك مغلقة بالكامل، وحفرة سفلية، وأرصفة دعم خرسانية لقضبان المسار، ومنصات الهبوط، وسياج بارتفاع 84 بوصة على طول المصعد لحماية الحيوانات والأشخاص المغامرين من الأذى.

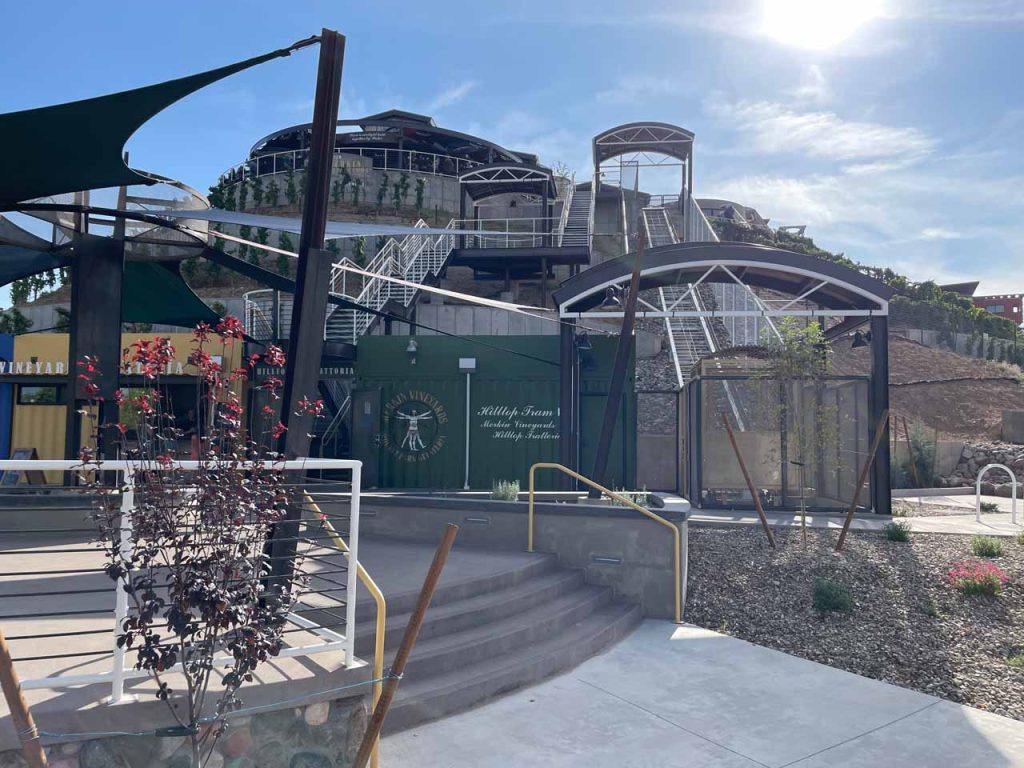

منطقة المحرك عبارة عن هيكل منفصل عن المطعم الواقع أسفل مستوى الأرض ويضم آلة القيادة ولوحة التحكم وغيرها من الأجهزة الإلكترونية. تتميز بتكييف الهواء وفتحة كبيرة لنقل المعدات للداخل والخارج. تتميز الحفرة السفلية الخارجية بحاجز زنبركي ومساحة ملجأ مناسبة ومضخة صرف لمنعها من الامتلاء بمياه الأمطار. تم إغلاق أماكن الهبوط بأبواب هبوط بارتفاع 84 بوصة مقدمة من Hill Hiker والتي تفتح يدويًا وتغلق ذاتيًا ومجهزة بضربات قفل كهربائية. استخدمت Hill Hiker معدنًا موسعًا لضمان رفض الكرة مقاس 1 بوصة. محطات الهبوط مغطاة بمعدن مموج منحني غير مكتمل لتتناسب مع عربة المصعد.

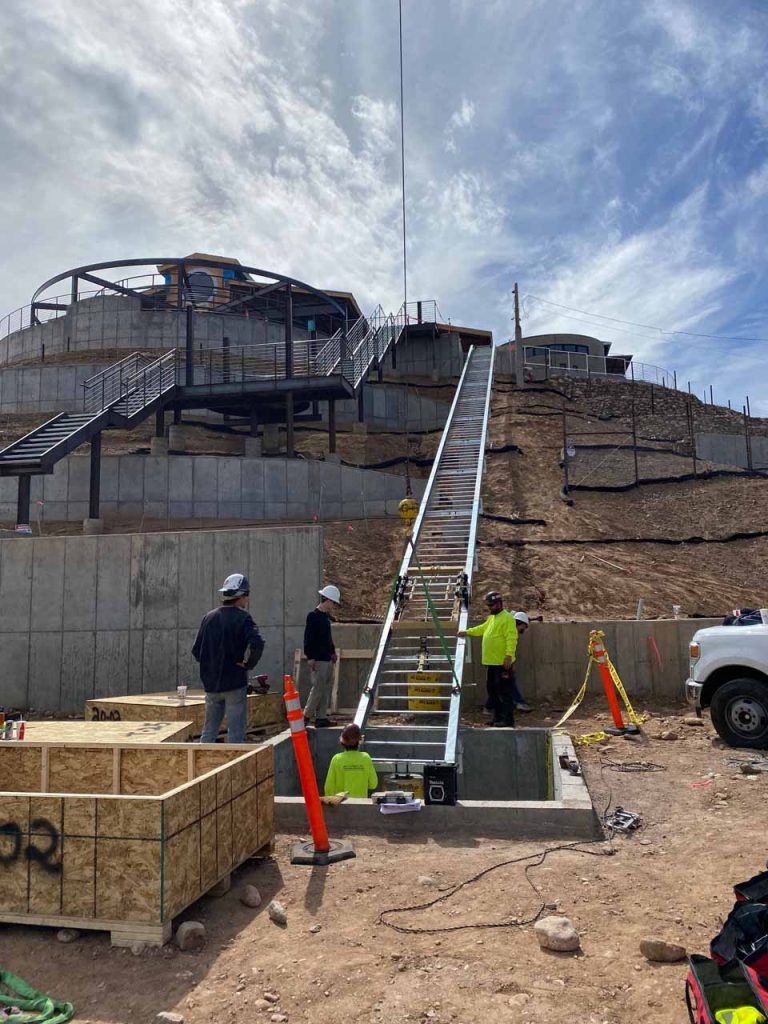

تصنع شركة Hill Hiker وتقص وتثني قنواتها ذات الشكل C لتكون بمثابة عناصر توجيهية أو قضبان للمصعد. تتحرك عجلات هيكل المصعد داخل القناة التي يبلغ قطرها 6 و1/4 بوصة. وتتكون أقسام قضبان المسار من قناتين من الفولاذ الصلب على شكل C مربوطتين ببعضهما البعض بواسطة أنابيب مقاس 1 بوصة × 1 بوصة كل قدم في المنتصف. يبلغ عرض قطع مسار Hill Hiker مقاس 4 أقدام وطولها 10 أقدام. يتم تصنيع كل قسم من المسار باستخدام وصلة في الطرف المنحدر لضمان توصيل كل قطعة. يتكون الهيكل الأساسي من أعمدة أو أرصفة خرسانية متباعدة كل 10 أقدام - مع حوامل مصنعة خصيصًا من قبل شركة Hill Hiker لربط المسار بكل عمود.

عملت شركة Hill Hiker وشركة ISC Companies, Inc. (ISC) على إنشاء لوحة تحكم كهربائية جديدة ومحسنة بسيطة وسهلة الفهم للميكانيكيين الذين قد لا يكونون على دراية بالمصاعد المائلة. ويرجع ذلك جزئيًا إلى نقص سلسلة التوريد العالمية للمكونات الإلكترونية في وقت التصميم واستنادًا إلى الرغبة في تبسيط عناصر التحكم، قامت شركة Hill Hiker وشركة ISC بتحسين اللوحة باستخدام منطق التتابع بدلاً من وحدة تحكم منطقية قابلة للبرمجة (PLC) حديثة. باستخدام منطق التتابع، يتمكن الميكانيكيون من تتبع الأسلاك في اللوحة ومقارنتها بالرسم التخطيطي بسهولة أكبر. لا يلزم وجود برنامج أو كمبيوتر.

نظرًا لأن العديد من أجهزة الحماية الكهربائية (EPDs) متصلة بنفس الدوائر/المرحلات، فقد تضمنت Hill Hiker كتل طرفية LED للمساعدة في استكشاف الأخطاء وإصلاحها. إذا تعطل أو تعطل أحد أجهزة الحماية الكهربائية (EPDs) أو مفاتيح الأمان أو الحدود الأخرى أو أزرار الإيقاف، فسيكون ميكانيكي المصعد قادرًا على تحديد المشكلة بسرعة وسهولة. تتضمن لوحة التحكم التجارية الجديدة تمامًا من Hill Hiker أيضًا وضع فحص محدث ووضع تجاوز لتلبية متطلبات الكود.

قامت شركة Hill Hiker بتثبيت العديد من المصاعد التجارية المائلة، ولكن أثبتت الكابلات المتحركة باستمرار أنها تشكل تحديًا في التطبيقات المائلة الخارجية. لمحاكاة الكابلات المتحركة للمصاعد الرأسية، استخدمت شركة Hill Hiker هيكل كابل متحرك لمنع الكابل من السقوط عبر المسار. المصعد الخاص بشركة Merkin Vineyards ليس شديد الانحدار بما يكفي للسماح باستخدام هيكل كابل.

في تطبيق آخر، نجحت شركة Hill Hiker في استخدام بكرات الكابلات، لكن البكرات كانت صعبة الاستخدام وأقل موثوقية في ظل الاستخدام المكثف. ومع توقعات شركة Merkin Vineyards بنقل العديد من العملاء صعودًا وهبوطًا على التل وبسبب القيود، لم تتمكن البكرات ببساطة من العمل. نجحت شركة Hill Hiker في استخدام التكنولوجيا اللاسلكية في مشاريعها السكنية، لكن القانون التجاري لا يسمح بعد باستخدام الأجهزة اللاسلكية لأجهزة EPD. كان على شركة Hill Hiker أن تتوصل إلى فكرة جديدة أخرى تتوافق مع القانون وتكون متينة وآمنة وموثوقة.

اتصلت MacLachlan بشركة igus® GmbH لمعرفة المزيد عن سلاسل الطاقة. ومن خلال المناقشة، قرر MacLachlan وigus استخدام سلسلة الطاقة وكابل التحكم الأكثر قوة في الهواء الطلق من igus. يتميز الكابل بالمرونة في درجات الحرارة المنخفضة، ومقاوم للهب، وخالٍ من السيليكون، ومقاوم للأشعة فوق البنفسجية، ومقاوم للتحلل المائي والميكروبات ومقاوم للزيوت. يحتوي الكابل على 20 موصلًا بقياس 18 وهو محاط بسلسلة طاقة للحركة الخطية. يمكن لسلسلة الطاقة والكابل أن ينثنيا فوق بعضهما البعض أثناء تحرك عربة المصعد في اتجاه الصعود. نظرًا للحاجة إلى دعم سلسلة الطاقة، ابتكرت Hill Hiker حوضًا مخصصًا لتستقر فيه السلسلة. الحوض متصل بنظام سكة حديد Hill Hiker ولم يتداخل مع أي نظام أمان. عند التثبيت، تعمل سلسلة الطاقة بسلاسة وفعالية. كان هذا أول نجاح لشركة Hill Hiker، حيث كانت سلسلة الطاقة تعمل بشكل لا تشوبه شائبة وهي الآن الطريقة المفضلة لشركة Hill Hiker لجميع الكابلات المتنقلة.

تتضمن الميزات الفريدة الأخرى والأولى من نوعها في هذا المشروع لمتسلقي التلال، بالإضافة إلى لوحة التحكم وكابل الطاقة المتحرك، باب مخرج طوارئ محسّن للصعود إلى أعلى التل، ونظام إضاءة طوارئ احتياطي ثانوي ونظام هاتف مصعد جديد الطراز. تم تصميم باب مخرج الطوارئ للسيارة الصاعدة، على وجه الخصوص، وفقًا لما هو موضح في الكود. يمكن فتحه من الخارج بدون مفتاح ولكنه مقفل من الداخل. يتأرجح الباب إلى الداخل داخل الكابينة وله اتصال كهربائي لإيقاف التشغيل بأمان.

الفكرة وراء الباب هي السماح للركاب بالخروج من السيارة في حالة الطوارئ إذا تعذر استخدام الباب الرئيسي ولم يكن من الممكن خفضه يدويًا. سيتمكن المستجيب الأول، بعد اتباع إجراءات السلامة المناسبة لإيقاف تشغيل الطاقة وقفلها/وضع علامة عليها، من النزول على قضبان المسار مثل السلم وفتح الباب والوصول إلى السيارة.

منذ الاتصال الأول وحتى النهاية، أدرك ماكلاشلان وفريق هيل هايكر أنهم يعملون على مشروع فريد من نوعه - تحفة فنية لبلدة كوتونوود الصغيرة. وبمساعدة Greenworks وAlexander Construction وVAA وISC Companies والإلهام من المالكين، تمكنت هيل هايكر من الابتكار وتوفير وسيلة نقل أنيقة لا مثيل لها. وزعم دنكان ماكلاشلان، مدير المشروع في هيل هايكر، أن "مصعد ميركين فينياردز هو أفضل مثال على مصعد مائل تجاري رأيناه أو أنتجناه".
