في Project Spotlight هذا ، يبني Hill Hiker مصعدًا مائلًا يسمح لأحد أفراد الأسرة المعاقين بالانضمام إلى استجمام البحيرة.
بقلم بيل ماكلاشلان وهاريسون سوادلي
لعدة سنوات ، استمتع مالك عقار في Maple Lake ، مينيسوتا ، بأخذ عائلته إلى الواجهة البحرية لبعض أنشطة البحث والتطوير. القوارب وصيد الأسماك والمزيد هي الطلبات المعتادة في اليوم. مع وجود المنزل في خدعة ، كان النزول إلى المياه النقية مسألة نزول على درج مكون من 100 درجة. ومع ذلك ، يعاني أحد أفراد الأسرة من إعاقة تقتصر على كرسي متحرك. لجأت العائلة إلى شركة Hill Hiker ، ومقرها مدينة أورونو بولاية مينيسوتا للحصول على حل.
على مدار 24 عامًا ، عملت Hill Hiker على تلبية احتياجات الأشخاص الذين يحتاجون إلى إمكانية الوصول في الهواء الطلق عبر التضاريس الصعبة ، وخاصة أولئك الذين لديهم رصيف بحيرة أسفل بكثير ، مع مصاعده المائلة.
مع وجود العديد من العملاء في ولاية مينيسوتا، "أرض العشرة آلاف بحيرة"، فإن الشاغل الرئيسي هو الوصول إلى شاطئ البحيرة أو حافة النهر أو منازلهم المطلة على الواجهة البحرية. ولأن نظام Hill Hiker ® كان لابد أن يكون مصممًا للهبوط على بعد 10,000 أقدام من البحيرة، فإن حفرة المصعد كانت غير واردة - حيث كانت ستمتلئ بالمياه. يتطلب نظام Hill Hiker ® النموذجي بناء الهبوط السفلي بثلاث إلى ست درجات أو نحو ذلك أعلى من مستوى الأرض. سيؤدي ارتفاع الهبوط إلى أكثر من 3 قدمًا من المنحدر - وهو أمر لن يتمكن الشاطئ من استيعابه.
الحلول
لحل هذا التحدي ، استقر Hill Hiker على الكابولي للسيارة ، والتي كانت تتطلب فقط 10 أقدام من المنحدر. عادةً ما يستخدم المصعد المائل Hill Hiker ® هيكلًا مثبتًا أسفل عربة المصعد مباشرةً. اعتمادًا على زاوية انحدار التل ، تقع أرضية السيارة على ارتفاع 7 بوصات فوق المسار ، مع ارتفاع المسار عادةً بمقدار 1 قدم فوق سطح الأرض. ومع ذلك ، بالنسبة لموقع المالك ، لن يعمل هذا بسبب ارتفاعات محطات الهبوط الموجودة بالفعل. يجب أن يكون المصعد بزاوية أكثر انحدارًا من خطوط التل الطبيعية ليلتقي بمنصة الهبوط العلوية ، لكن فرق الزاوية هذا تسبب في ارتفاع المصعد عن الأرض ومنع السيارة من الانخفاض إلى أدنى مستوى ممكن. هذا جعل التحول إلى تصميم سيارة ناتئ هو الحل الوحيد. بدلاً من إرفاق الهيكل أسفل السيارة ، قام Hill Hiker بلصق الهيكل صعودًا ، مما سيسمح للسيارة بالوصول إلى ارتفاع منخفض في محطة الهبوط السفلية لم يعد مقيدًا بموضع هيكل السيارة. مكّن هذا الحل العائلة من الاستمتاع حقًا بالوصول إلى البحيرة.
تلقت Hill Hiker إذنًا خاصًا من إدارة سلامة المصاعد بولاية مينيسوتا ، AHJ ، لتوفير مصعد سيارة بطول 18 قدمًا2 من المساحة الصالحة للاستخدام. على الرغم من أنها ليست كبيرة بما يكفي لإنشاء نصف قطر دوران للكرسي المتحرك ، إلا أن السيارة كبيرة بما يكفي للمالك والمرافق والكرسي المتحرك.

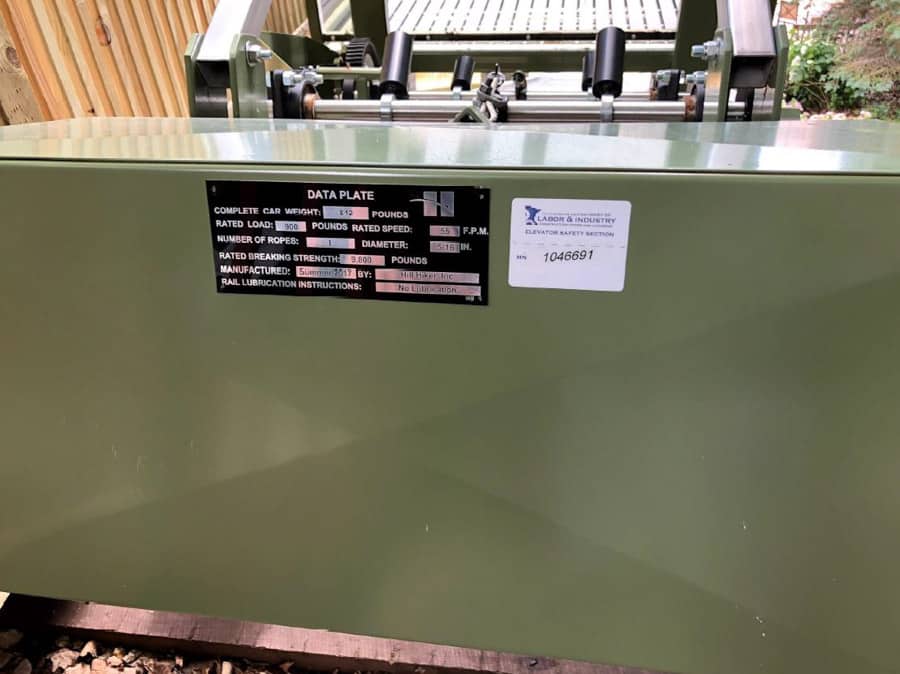

قامت Hill Hiker ببناء نظام مصعد مائل بسعة 900 رطل وثلاث توقفات. كان مؤلفك سعيدًا بالحصول على إذن للتباين ويأمل في العمل مع لجنة معايير المصاعد والسلالم المتحركة ASME لزيادة حجم السيارة المسموح به عادةً إلى 18 قدمًا2.
معلومات عامة
تتم تغطية المصاعد السكنية المائلة بموجب ASME A17.1-2016 / CSA B44-16 ، القسم 5.4 ، "المصاعد المائلة الخاصة بالمساكن الخاصة". في مينيسوتا ، يجب السماح للمصاعد المائلة وتفتيشها من قبل الدولة. يتطلب الكود أن يتم تثبيتها والعمل عليها من قبل مقاولي المصاعد والميكانيكيين المرخصين. تصنع Hill Hiker معداتها لتلبي أو تتجاوز ASME A17.1 ، وتم السماح بالتركيب والتفتيش بالكامل.
يحد رمز المصعد للمصاعد المائلة السكنية من مساحة الأرضية الداخلية القابلة للاستخدام (مع مراعاة أي مقاعد ثابتة) إلى 15 قدمًا2. يمنع هذا الحد من الحجم الأشخاص الذين يستخدمون الكراسي المتحركة من استخدام السيارة ، لذلك يعمل مؤلفك ، وهو عضو في لجنة رمز المصعد المائل ASME ، مع ASME لزيادة حجم السيارة ومقدار مساحة الأرضية القابلة للاستخدام المسموح بها.
تم تصميم مصاعد Hill Hiker المائلة للوقوف في وجه العناصر الخارجية. تشمل المواد التي تستخدمها الشركة ما يلي:
- ألواح الجدران المصنوعة من البولي كربونات أقوى وأخف من الزجاج
- أرضيات من الألياف الصخرية غير قابلة للانزلاق من الدرجة البحرية
- أنظمة المسار المجلفن أو المسحوق
خيار أعمدة الدعم هيدروليكيًا ، التي تم قصفها إلى نقطة الرفض (أحد أنماط الدعم الهيكلي المتنوعة المتاحة.)
- اتصال لاسلكي لعناصر التحكم الموجودة على متن الطائرة ، مما يسمح بإزالة كابل السفر
- حاويات كهربائية خارجية بتصنيف NEMA4.
- آلة محرك ذات أسطوانة متعرجة مع محرك 5 حصان وعلبة تروس مصنفة في الهواء الطلق.
خاتمة
مع كابل الطائرة المجلفن ، الأسطوانة المتعرجة والسرعة المقدرة بـ 55 قدم / دقيقة ، هذا المصعد يفاوض بسهولة بزاوية 20 درجة. يبلغ طول الجنزير 120 قدمًا تقريبًا ويوصل السيارة إلى ثلاث عمليات إنزال.
هاريسون سوادلي تعمل في المبيعات والتركيب والبحث لشركة Hill Hiker.
