توقف حركة المرور

توقف حركة المرور
يتطلب المصعد التقليدي جدارًا داعمًا من شأنه تدمير المنظر - سواء من داخل الكابينة أو من الناحية الجمالية الخارجية. يوفر Savaria Vuelift رؤية بزاوية 360 درجة.

تصميم بانورامي زجاجي بالكامل للمصاعد الساحلية المعاصرة home على خليج Boca Ciega في فلوريدا

مقدم من Savaria / Florida Lifts LLC

في طريق مسدود هادئ في شاطئ ماديرا بولاية فلوريدا ، يتوقف الجيران أحيانًا لمشاهدة سافاريا® فيوليفت® زجاج بانورامي مثمن home المصعد في أسفاره.

يقع في وسط درج متعرج داخل العرف الساحلي المعاصر لعائلة Salebra home على شواطئ خليج Boca Ciega ، ومرئي للمارة بفضل جدار زجاجي على homeالمظهر الخارجي الذي يمتد من أعلى إلى أسفل ، فإن Vuelift يحزم لكمة جمالية توقف حركة المرور حرفياً.

استخدمت مصاعد فلوريدا نهج "قياس 10 مرات وقطع مرة واحدة" ، قادرة على التكيف بسرعة في هذا المجال لاستيعاب أي من التعديلات التي لا تعد ولا تحصى التي يمكن أن تحدث في مشروع بناء سكني جديد.

لكن المصعد السكني الرائع في سافاريا لم يكن جزءًا من الخطة الأصلية ، التي دعت إلى التقليدية home مصعد بكابينة زجاجية داخل رافعة زجاجية. المشكلة؟ يتطلب المصعد التقليدي جدارًا داعمًا من شأنه تدمير المنظر - سواء من داخل الكابينة أو من الناحية الجمالية الخارجية. على الرغم من أن الكثير من مصممي الديكور الداخلي يبحثون عن المظهر الصناعي الأنيق هذه الأيام ، إلا أن هذا ليس كل ما في الأمر homeأراد مالك.

بدأت شركة KMG Property Mgmt & Construction باني / مطور المشروع ، ومقرها كليرووتر بولاية فلوريدا ، في البحث عن بدائل تلبي أهداف التصميم الخاصة بالعميل. في نقاش مع مكتب المبيعات والتركيب المحلي المباشر في Savaria ، Florida Lifts LLC ، تم اختيار Vuelift Octagonal المصنوع من الأكريليك باعتباره الفائز الواضح.

يشتمل Vuelift على رافعة قائمة بذاتها ومتكاملة مع إطار فولاذي يوفر كل القوة الهيكلية والثبات المطلوب دون الحاجة إلى جدار حاملة. ونظرًا لأنه مصمم ليكون وحدة متكاملة ، فإن الأسلاك يتم تشغيلها بعيدًا عن الأنظار من خلال الإطار ، ويتم إخفاء المحرك والميكانيكية داخل رأس المصعد الفولاذي الأنيق. نظرًا لأنه جاء كحزمة كاملة ، فقد نجح في أن يكون أكثر فعالية من حيث التكلفة من طراز المصعد السكني التقليدي المخصص ليكون زجاجيًا بالكامل.

بمجرد اتخاذ القرار ، عملت Florida Lifts مع KMG لتطوير خطة لضمان تركيب لا تشوبه شائبة.

يبلغ إجمالي السفر للمصعد المكون من ثلاث محطات 294 بوصة ، مع 1/2-in فقط. التسامح في الحفرة وفي كل مستوى. وهذا يعني أن إعداد الموقع والقياس الدقيق كانا عاملين أساسيين في نجاح المشروع. استخدمت مصاعد فلوريدا نهج "قياس 10 مرات والقطع مرة واحدة" ، وهي قادرة على التكيف بسرعة في هذا المجال لاستيعاب أي من التعديلات التي لا تعد ولا تحصى التي يمكن أن تحدث في مشروع بناء سكني جديد - حتى التغيير في نوع الأرضيات المستخدمة في غرفة واحدة من أ home يمكن أن يكون سببًا لإعادة القياس للتأكد من أن الألواح الأكريلية لرافعة المصعد مناسبة تمامًا.

على عكس مشاريع المصاعد التقليدية حيث تم بناء الممر في وقت مبكر من عملية البناء ، ثم يتم تثبيت المصعد عند home اكتمل حوالي 75٪ ، تم تركيب Vuelift في هذا المشروع بعد جميع التركيبات والتشطيبات في home لقد انتهينا.

يتم تثبيت Vuelift بنسبة 100٪ في الموقع ، مع الحفرة أولاً ، ثم الإطار المعدني ، وأخيراً الألواح والكابينة. كان على طاقم تركيب Florida Lifts العمل بعناية للتأكد من عدم إتلافهم أو وضع علامة أو حتى تلطيخ أي عناصر أخرى داخل home - سلالم أو درابزين أو نوافذ أو دهان. حتى أنهم كانوا يرتدون الجوارب فوق أحذية الأمان الخاصة بهم لحماية الأرضيات الجديدة. ومع تركيز المصعد في درج متعرج ، كان عليهم إدارة اهتمامهم الدقيق بالتفاصيل - ناهيك عن إقامة السقالات - والعمل في حدود ضيقة للغاية وزوايا صغيرة ، مع الحرص دائمًا على إدراك الزجاج الهش في الخارج. حائط مواجه للشارع.

تم تصميم هذا الجدار الزجاجي الخارجي للسماح بدخول الضوء الطبيعي إلى مساحة المعيشة في home، مما يمنحها إحساسًا بالانفتاح والتهوية ، ولكنها ستظهر أيضًا كل لطخة أو خدش أو عيب في رافعة الأكريليك. أمضى فريق تركيب Florida Lifts المكون من ثلاثة أشخاص ثماني ساعات إضافية في تلميع الوحدة وتلميعها للتأكد من أنها خالية من الشوائب قبل تسليمها إلى homeأصحاب.

على الرغم من الحاجة إلى مثل هذه الرعاية الكبيرة ، فقد تم الانتهاء من التركيب بالكامل بعد أسابيع قليلة من مغادرة الوحدة لمستودع Savaria بالقرب من تورنتو ، كندا.

حول Vuelift الجديدة ، homeقال مالكها مارك ساليبرا:

"الركوب هو تجربة ، وهذا ما أردناه بالضبط ، والجمال منسجم تمامًا مع بقية home. كتصميم ساحلي معاصر ، هناك الكثير مما يحدث ، لكن الجمع بين الدرج و Vuelift ينظف كل شيء ويربط كل شيء معًا. على الرغم من تأثيرها البصري ، فهي آلة بسيطة للغاية وأنيقة ، مع لمسة من الإحساس الصناعي. من الخارج ينظر إلى الداخل ، إنه مثير للإعجاب بشكل خاص في الليل عندما يكون مضاء. إنها تتويج كعكة التصميم ".

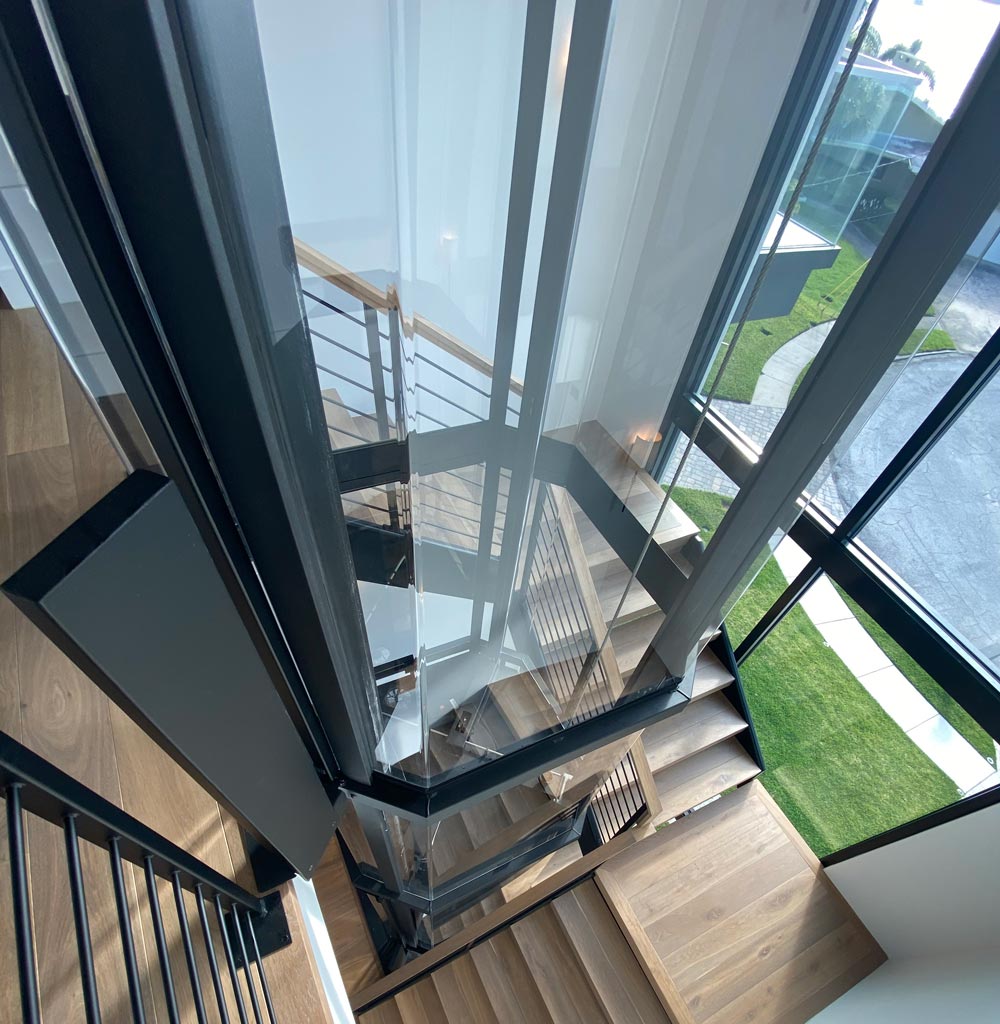

رفع الزجاج البانورامي
يقع المصعد في وسط درج متعرج داخل العرف الساحلي المعاصر home ومرئي للمارة بفضل جدار زجاجي على homeالمظهر الخارجي.

حول سافاريا فوليفت

زجاج Savaria Vuelift البانورامي home يوفر المصعد جماليات مذهلة ومرونة في مخطط الأرضية ، مما يمنح العملاء قطعة بيان توفر أيضًا الراحة والأمان والتنقل والقيمة المضافة.

إنه متوفر بأشكال دائرية وثمانية الأضلاع مع ستة طرز للاختيار من بينها ، بدءًا من Vuelift Mini بحجم 50 بوصة وحتى Octagonal + Glass المتوافق مع ADA. يتوفر الإطار الفولاذي المطلي بالبودرة بألوان مخصصة لتتناسب مع الديكور الداخلي. تتوفر جميع طرازات Vuelift في تكوينات الكابينة من نفس الجانب (النوع 1) والجانب المقابل (النوع 2). تتوفر أيضًا الطرازات المستديرة والمثمنة ذات الحجم القياسي في تكوينات 90 درجة (النوع 3R) وثلاثة مداخل (النوع 6).

تفاصيل نظام النقل

  • طراز: أكريليك مثمن سافاريا فوليفت
  • السعه: 840 رطل
  • السرعة الاسمية: 32 fpm
  • مساحة أرضية الكابينة: 44 بوصة × 42 بوصة ، 12 قدمًا2
  • الارتفاع الداخلي للكابينة: 84 فيها
  • وزن الكابينة: 650 رطل
  • باب الكابينة: الفتح التلقائي ثنائي الطي ، التأرجح الأيسر ، الجانب C
  • عمق الحفرة: 5.375 فيها
  • مزود الطاقة: 60 هرتز أحادي الطور 240 فولت (60 هرتز)

التعليق:

  • النوع: كابل الطائرات المجلفن 2 بوصة × 3/8 بوصة قطر
  • البناء: IWRC 7 × 19 RHRL
  • القوة الاسمية: 14,400 رطل
  • وزن الحبال: 0.243 رطل / قدم
  • وزن كابل السفر: 0.228 رطل / قدم

نظام الدفع:

  • النوع: لف الطبل
  • المحرك: HP 1.5
  • انتقال: اهتزاز منخفض للغاية بثلاث مراحل بزاوية يمنى Hellcal-Beval Drive
  • التحكم في المحركات: محرك التردد المتغير المبرمج مسبقًا
  • أقفال الأبواب: تم اعتماد Xtronics E10983-1901 وفقًا لمعايير ASME 17.1 ، القسم 2.12.4.3
  • حفرة / تحميل الأرضية: (قدم الرافعة * 38) + (# طوابق * 60) + 2193 حمولة ميتة (رطل)
  • على أساس الحساب: أرضية الحفرة لدعم الحمل: 3693 رطل ؛ تحميل الصدمات: 3703 رطل

خيارات:

  • اللون: أسود الملمس (قياسي)
  • موقع وحدة التحكم: الجزء العلوي من Hoistway في الرأس
  • إنهاء حلقة الرأس: وحدة مطابقة الصفائح المعدنية
سافاريا / فلوريدا للمصاعد ذ

سافاريا / فلوريدا للمصاعد ذ
