Acceso sin esfuerzo, diseño impresionante

Next Level Elevators completa un desafiante proyecto residencial en Australia.

por Caleb Terpstra

The Pottery es un proyecto residencial innovador en Nueva Gales del Sur, Australia, que vio Ascensores de siguiente nivel Instalar un llamativo ascensor Eltec HLG en un patio al aire libre. La idea era que el patio actuara como un eje central dentro de la casa y brindara un acceso sin esfuerzo a todas partes.

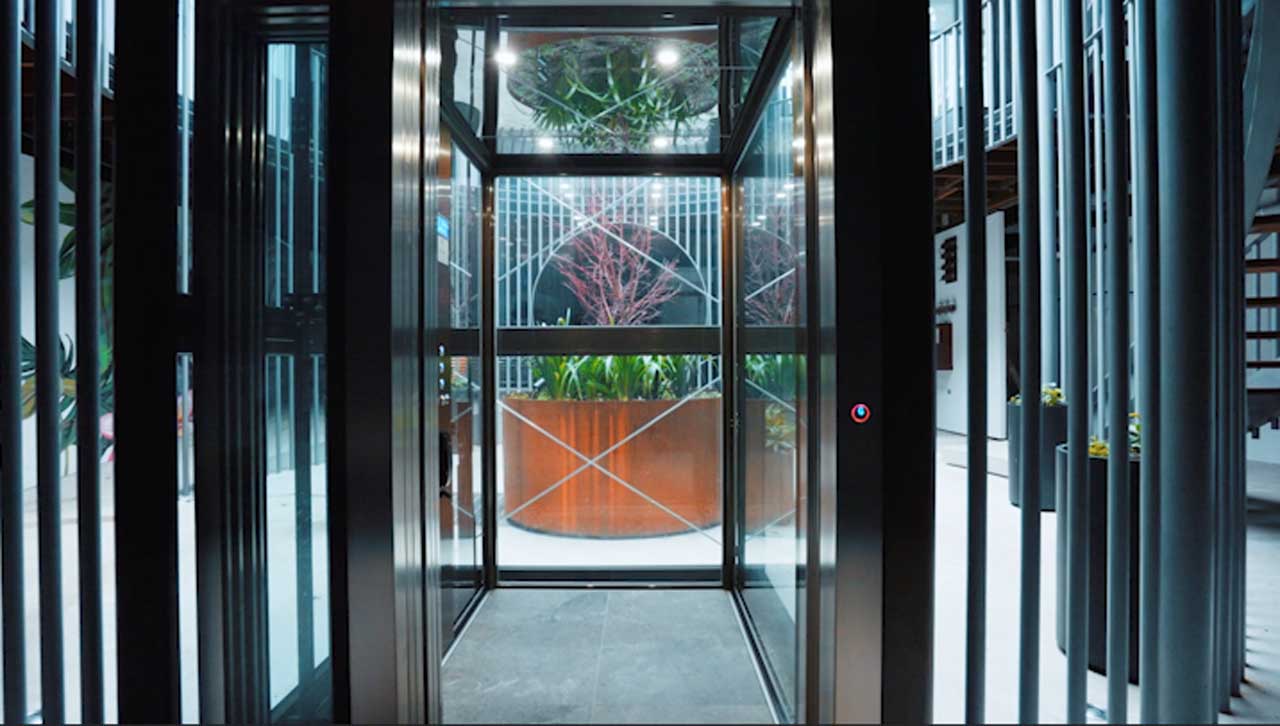

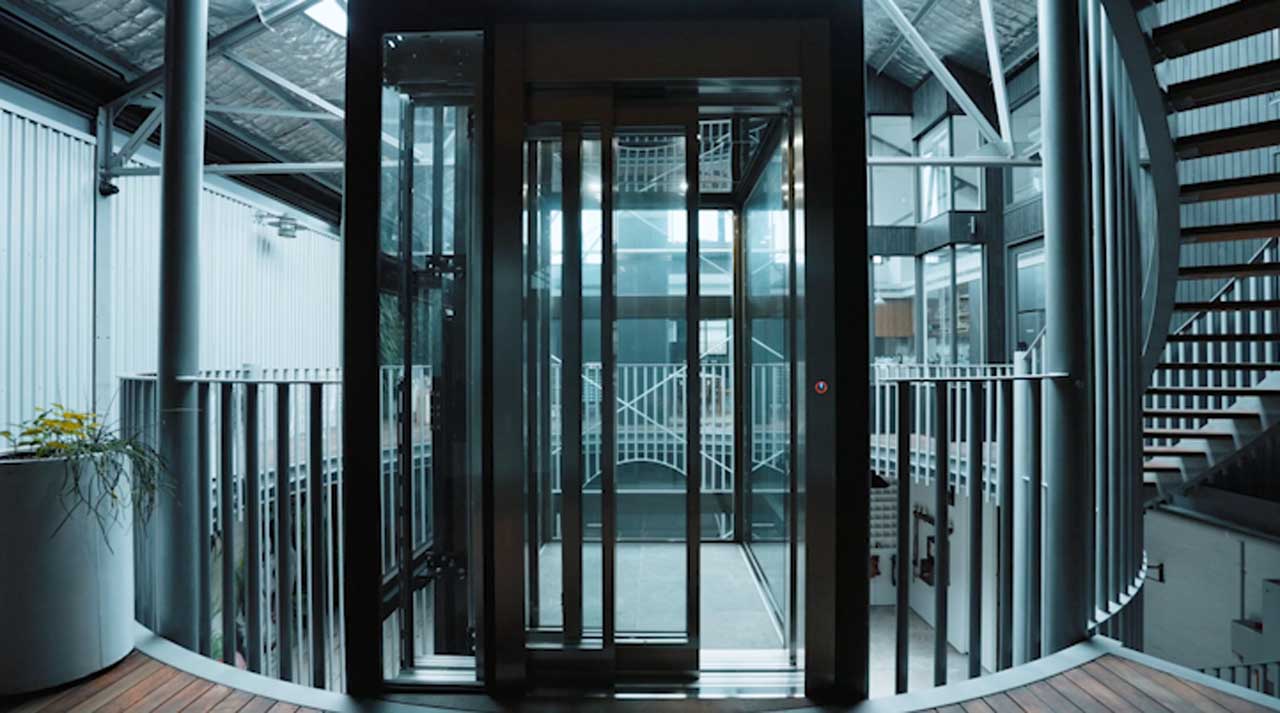

El proyecto requería un circuito de tres paradas altamente personalizado Eltec HLG ascensor. Los acabados incluyeron nuestro icónico hueco de ascensor de vidrio en un sofisticado acabado de bronce, cabina completa de vidrio, puertas corredizas sin juntas, panel de control de la torre y un piso de piedra personalizado.

Next Level Elevators trabajó en estrecha colaboración con el propietario, el arquitecto y el constructor para garantizar que el ascensor cumpliera con la visión del espacio.

Requisitos visuales

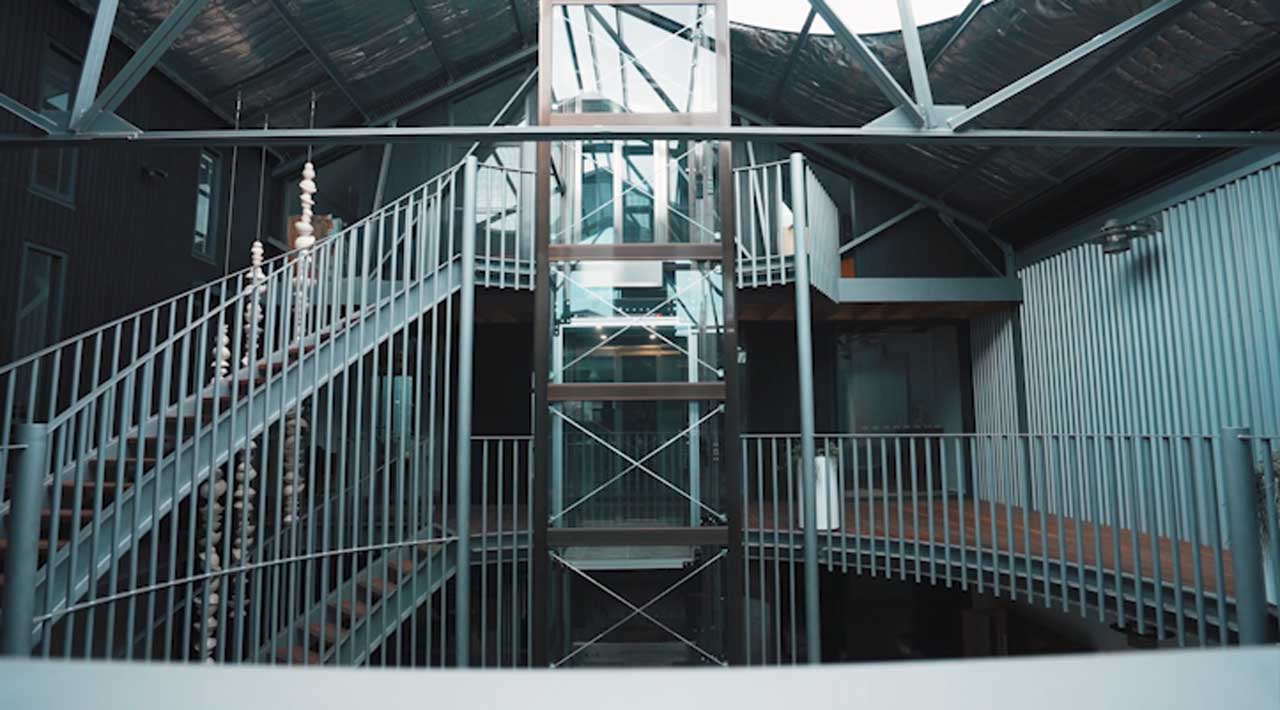

Hubo un nivel natural de sinergia entre los requisitos visuales del proyecto y la estética del diseño moderno de Eltec HLG. Toda la construcción tiene un toque contemporáneo, y cada área encuentra formas de superar las expectativas. El uso considerable de vidrio permite que el ascensor sea una pieza llamativa, al mismo tiempo que se mezcla con su entorno, suavizando en última instancia lo que de otro modo sería una estructura muy imponente. El eje de bronce crea un hermoso contraste con la escalera circular mientras complementa los otros tonos tierra dentro del espacio. El enfoque de diseño de respaldo emparejado, que presenta muebles limitados, permite que los principales elementos arquitectónicos pasen a primer plano, a saber, la escalera y Eltec HLG.

Requisitos prácticos

Los extractos clave de los planos arquitectónicos muestran lo fundamental que es el patio central para el diseño y la función general de la casa. La facilidad de acceso es clave para el diseño y, sin el sistema de iluminación de alto voltaje de Eltec, la viabilidad del espacio se vería significativamente reducida.

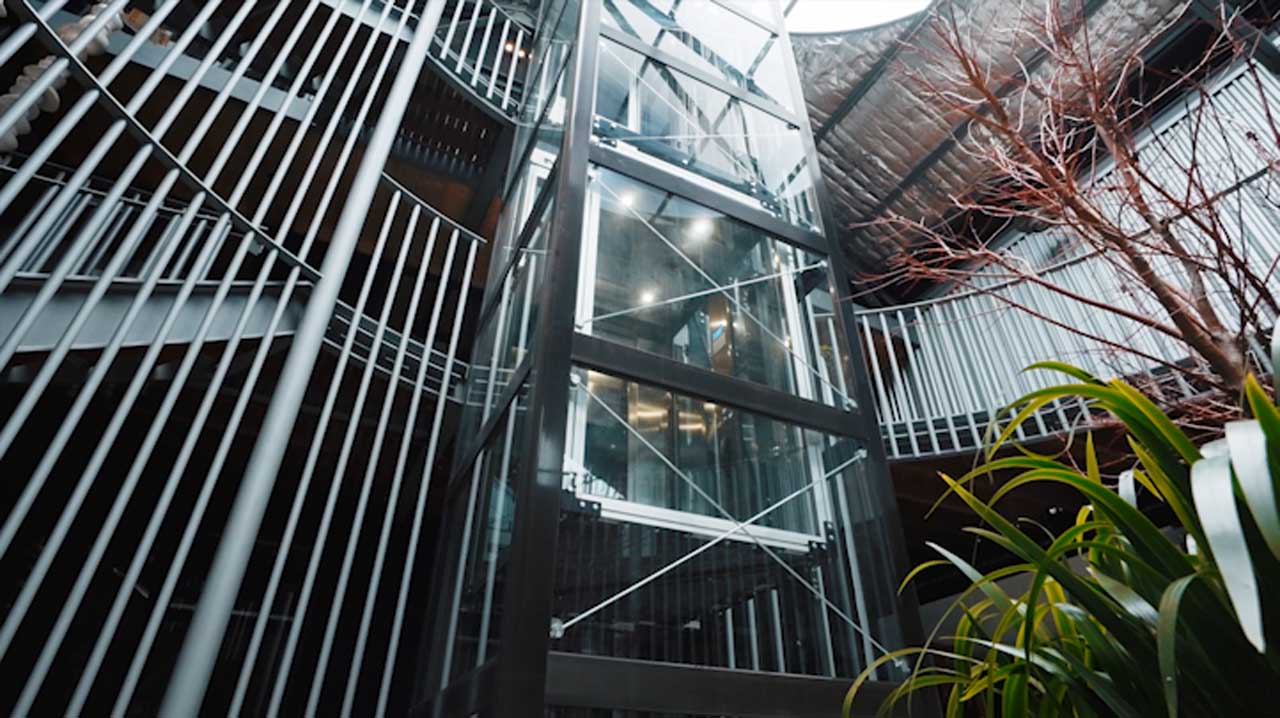

Un techo abierto en una parte central de la casa es un concepto bastante innovador, especialmente cuando el espacio de abajo actúa como una unión importante. En consecuencia, este tipo de ejecución requirió una consideración significativa tanto por parte del constructor como de Next Level Elevators. Afortunadamente, el distintivo hueco de ascensor de vidrio, conocido técnicamente como "TA Freestanding Shaft", fue la solución ideal con sus cualidades de resistencia al agua y su estética de diseño premium.

El TA Freestanding Shaft es un marco autoportante completamente de aluminio con un diseño moderno y armonioso (diseño ultra-liso de Eltec). El aluminio es reciclable y respetuoso con el medio ambiente. Combina ligereza y flexibilidad con gran resistencia y solidez. Resiste la corrosión con el tiempo y no requiere mantenimiento. El marco TA es rápido y fácil de instalar gracias a su exclusivo sistema de enclavamiento patentado. Con ausencia total de tornillería y cableado expuesto, se puede acabar eligiendo entre una amplia gama de anodizados y colores. Ideal para alojar tanto plataformas elevadoras como ascensores eléctricos con una capacidad de hasta 630 kg y una velocidad de 1 m/s, puede desarrollarse para una altura de 20 m.

Este proyecto único requería tecnología innovadora. El elevador Eltec HLG cuenta con un sistema de tracción sin engranajes, totalmente eléctrico, de frecuencia variable y voltaje variable, que es conocido por su eficiencia energética, funcionamiento sin interrupciones, bajo desgaste y facilidad de instalación.

El motor mejorado en el Eltec HLG significaba que el ascensor podía tener una cabina de vidrio completa con puertas corredizas de vidrio y no comprometer la capacidad de carga deseada por el cliente. A diferencia de los ascensores hidráulicos, el Eltec HLG no requiere una sala de máquinas, ya que está alojado dentro del hueco. Este diseño aerodinámico significa que no es necesario robar espacio adicional del área circundante y comprometer el diseño general. El requisito de potencia monofásica de 10 A significa que Eltec HLG es también uno de los ascensores residenciales más eficientes del mercado australiano y cumple con las expectativas de sostenibilidad.

Resumen de instalación

Desde pequeños paisajes urbanos, problemas relacionados con COVID-19, acceso limitado y precipitaciones récord, esta instalación del centro de la ciudad se presentó con una serie de desafíos. A pesar de estas barreras, el personal altamente capacitado de Next Level Elevators y los refinados procesos de instalación ayudaron a mantener el proyecto en marcha. Las calles pequeñas y el acceso limitado se superaron a través de nuestros activos de paquete plano, una carretilla elevadora todoterreno versátil y procesos de gestión del tráfico. Next Level Elevators también trabajó en estrecha colaboración con el constructor para minimizar el impacto de las lluvias récord en el sitio.

Instalación del eje

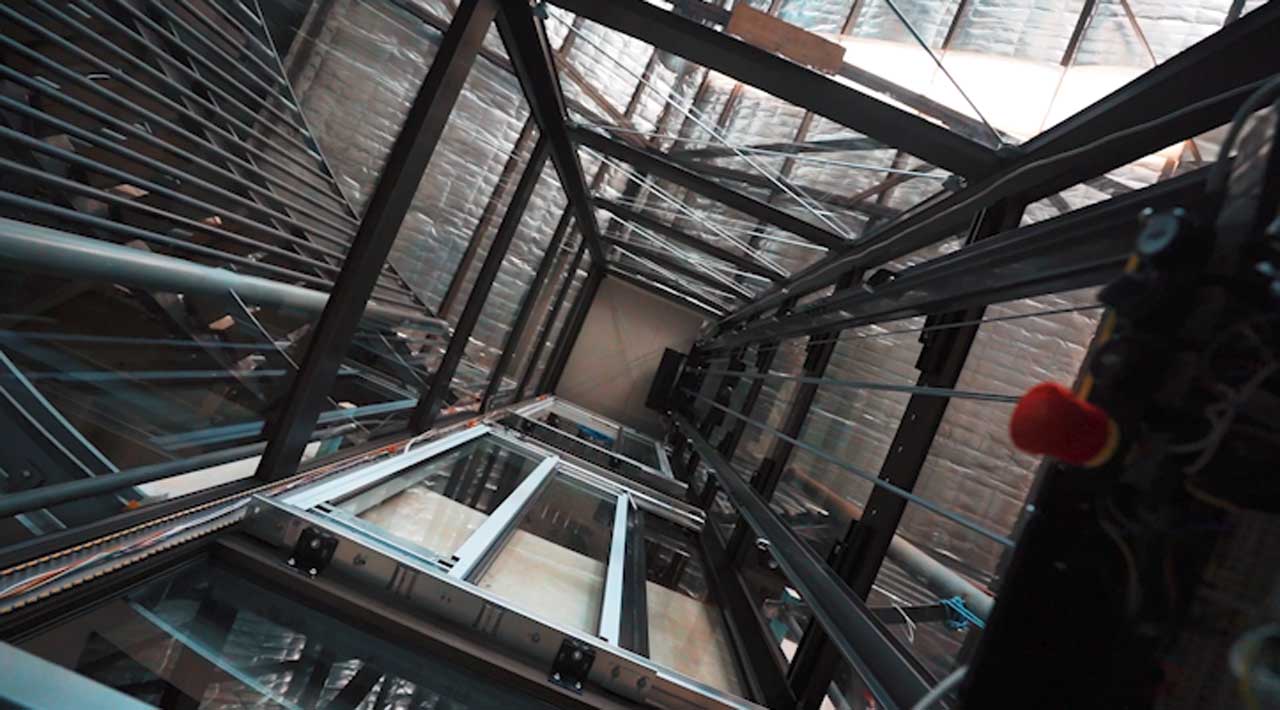

El fuste de aluminio se instaló con travesaños verticales y horizontales que se atornillaron entre sí, lo que permitió la instalación del acristalamiento. El marco se fijó a los huecos internos del piso para evitar el movimiento y garantizar que se cumplieran las cargas de elevación requeridas. El marco se escuadró con cuerdas y cuerdas de piano. Los paneles de vidrio se colocaron utilizando un cabrestante eléctrico junto con ventosas de vidrio. Luego se instaló el techo resistente a la intemperie con pernos a través de los perfiles verticales de aluminio en la parte superior.

Instalación del ascensor

• Instalación de ménsulas y rieles guía: Se montaron ménsulas que alojan los rieles guía a la estructura de aluminio y se nivelaron con cuerda de piano. Los carriles guía de 2.5 m de longitud se unieron mediante eclisas.

• Instalación del motor sin engranajes: la placa de la cama del motor se adjuntó a la parte superior de los rieles guía y el motor mismo se montó en la parte superior con seis pernos de alta resistencia.

• Instalación de la eslinga y el piso de la cabina: la eslinga de la cabina se construyó dentro de los rieles de guía del elevador y se aseguró con zapatas de guía de nailon. Luego, el piso del automóvil se atornilló a esta eslinga.

• Instalación de puertas: Los marcos de las puertas de piso se instalaron en puntos específicos del hueco para garantizar que se alinearan perfectamente con el centro de la cabina. Una vez completadas y correctamente aseguradas, las puertas correderas se montaron en los marcos.

• Instalación del bastidor de la cabina: se construyó y fijó al piso de la cabina con perfiles de aluminio fabricados con precisión, que constaba de cuatro postes de esquina y una sección de techo. Luego, las paredes de la cabina se instalaron usando el mismo método que la instalación del vidrio, es decir, con rebordes a presión y sellos de goma.

• Instalación eléctrica: Todo el sistema eléctrico se instaló según el manual eléctrico y se completaron varias pruebas para garantizar que se cumplieran los más altos estándares.

El motor mejorado en el Eltec HLG significaba que el ascensor podía tener una cabina de vidrio completa con puertas corredizas de vidrio y no comprometer la capacidad de carga deseada por los clientes.
