Mantenere in funzione gli ascensori residenziali

Questo progetto in primo piano esamina l'uso dei dispositivi SineTamer in un complesso residenziale di Londra.

presentata da CP Automation

Per mitigare le commutazioni spurie e migliorare i tempi di attività degli ascensori in un complesso residenziale londinese, CP Automation, esperta in qualità di energia e ascensori, ha fornito e installato una serie di dispositivi SineTamer. Dopo aver accertato che il sistema di ascensori non era difettoso, CP Automation ha fornito i dispositivi al produttore di ascensori Schneider Lift Controls, che hanno ridotto quasi immediatamente la distorsione di tensione e impedito che l'ingresso del controllo antincendio si attivasse in modo casuale, interrompendo la corsa della cabina.

Come molti edifici residenziali, il complesso residenziale con servizi di alta qualità utilizza ascensori per trasportare i residenti e garantire l'accessibilità; il sistema è stato installato da Schneider Lift Controls, un fornitore approvato per il sistema di controllo LiSA nel Regno Unito e in Irlanda.

Dopo l'installazione, gli ascensori hanno iniziato a presentare problemi. L'ingresso di controllo antincendio si attivava quando l'ascensore era in movimento, nonostante il contatto che lo azionava rimanesse aperto. L'ascensore scendeva casualmente al piano terra e rimaneva fuori servizio, quindi i passeggeri non potevano chiamarlo dal loro piano.

John Merrill, amministratore delegato di Schneider Lift Controls, ha spiegato:

"Dopo approfondite indagini, abbiamo stabilito che il problema era esterno e non correlato al sistema di controllo. Come soluzione temporanea, abbiamo installato un contatto galvanicamente isolato che si interfacciava con il controller come contromisura per interrompere la connessione con l'ingresso di controllo antincendio. Sebbene questa soluzione si sia rivelata efficace, avevamo bisogno di una soluzione più permanente. A questo punto, abbiamo contattato CP Automation."

CP Automation ha condotto un'indagine sulla qualità dell'energia e le misurazioni iniziali della frequenza hanno rivelato un tempo di ciclo di 125 µs, corrispondente alla frequenza portante di 8 kHz dell'azionamento a velocità variabile (VSD).

Ulteriori analisi hanno rilevato disturbi armonici fino a 104 kHz, con una messa a terra di scarsa qualità che è emersa come un problema. I livelli di sovrarumore superavano i limiti accettabili e, durante la nostra visita, la tensione di distorsione armonica totale (THDv) del sito era prossima al limite accettabile. La THDv varia in base ai carichi locali sulla rete di alimentazione, al di fuori del controllo del sito, quindi esiste il rischio che questo limite possa essere superato in altri momenti della giornata. Dopo aver valutato il cablaggio del quadro e la messa a terra, non sono stati riscontrati guasti nella configurazione dell'ascensore, a conferma che la causa erano problemi esterni di qualità dell'alimentazione. Nick Price, responsabile del team ascensori presso CP Automation, ha spiegato:

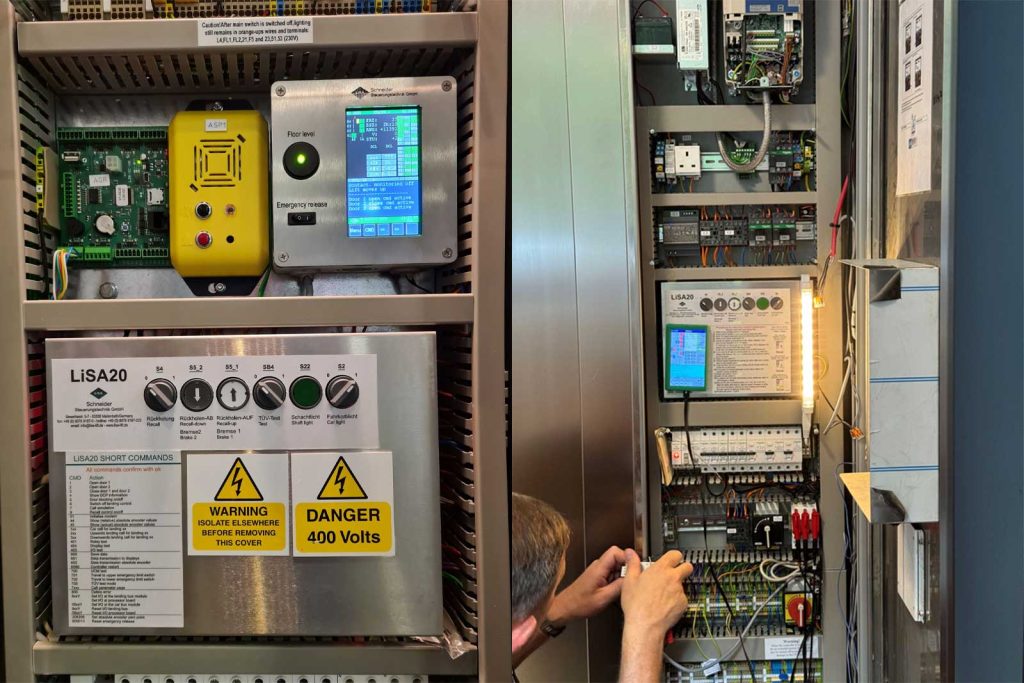

"Una volta confermato che il problema era esterno, ci siamo concentrati sulla mitigazione della distorsione nei punti a cui potevamo accedere. Abbiamo installato un filtro sinusoidale SineTamer e un dispositivo di protezione da sovratensione (SPD) sui terminali di ingresso trifase all'interno del quadro elettrico. Questo ci ha permesso di affrontare il problema direttamente a the source, riducendo l'impatto del rumore elettrico sul sistema di sollevamento.

"Un SineTamer non è un semplice SPD. Utilizza un circuito di attenuazione della frequenza, il che significa che traccia e segue attivamente la forma dell'onda sinusoidale, proteggendola a 360 gradi. Dopo aver installato il SineTamer, abbiamo immediatamente notato una riduzione della distorsione di picco della tensione. È scesa da 11 V a 40 kHz, 56 kHz e 73 kHz a 2.5 V a 88 kHz, con una riduzione di circa l'80%".
