Apertura di nuove viste

Gli altissimi ascensori panoramici di Suzhou Rhine Lift sono un catalizzatore per il turismo nella Cina sudoccidentale.

di Jiang Liming
foto per gentile concessione di Suzhou Rhine Lift Manufacturing, Co.

Shennu Stream è un'importante area panoramica nella contea di Wushan a Chongqing, un vasto comune alla confluenza dei fiumi Yangtze e Jialing nel sud-ovest della Cina. La località è sempre stata conosciuta per i suoi splendidi paesaggi. Le montagne sono alte, il torrente è profondo e la corrente è veloce. I vincoli dell'aspro ambiente geografico aiutano a preservare le caratteristiche naturali relativamente primitive dell'area. Grazie a un nuovo sistema di ascensori di osservazione completamente all'aperto, i visitatori possono ora raggiungere rapidamente la cima della montagna per godersi lo splendido scenario della gola di Wushan. Grazie alla comodità fornita da questo sistema di trasporto verticale, Shennu Stream è diventata una destinazione da non perdere.

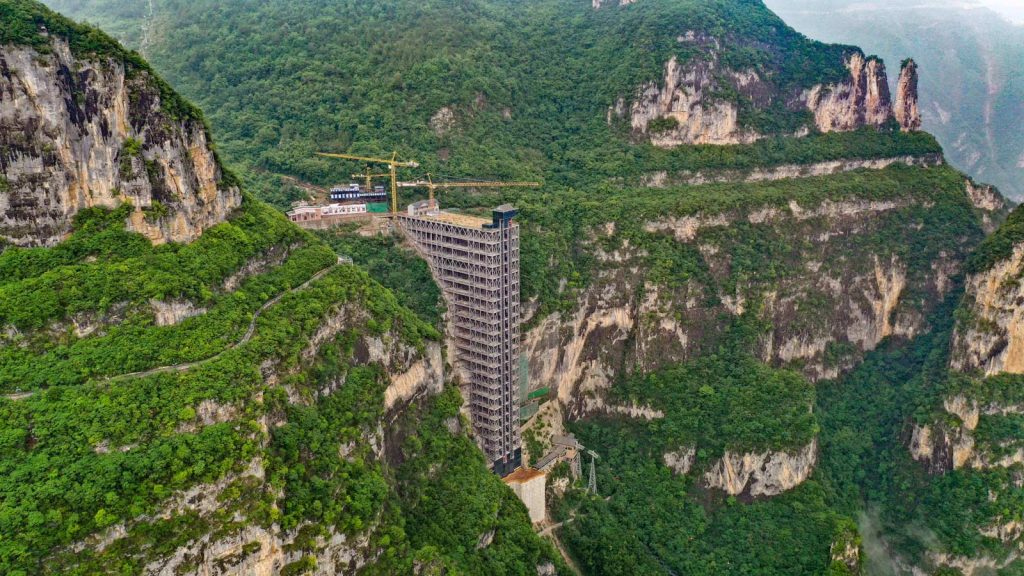

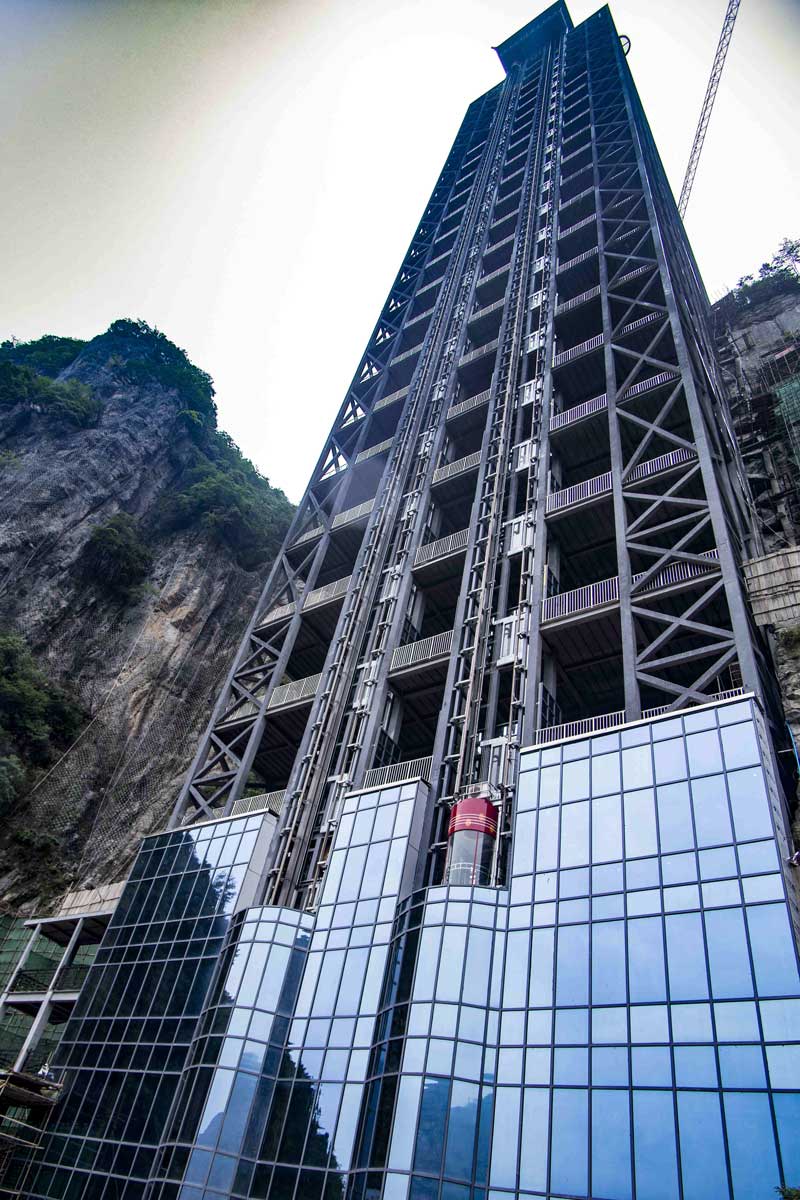

Progettati e prodotti da Suzhou Rhine Lift Manufacture Co., Ltd., di Jiangsu, Cina, gli ascensori di osservazione sono adattati per funzionare in un ambiente esterno a volte difficile. Hanno una vista molto ampia che favorisce le "visite panoramiche". Le due unità sono diventate importanti catalizzatori per lo sviluppo dell'area panoramica. In piedi contro il monte Wushan, gli ascensori sono interamente in acciaio. L'estremità superiore degli ascensori si trova a 703 m sul livello del mare e l'altezza totale è di circa 200 m. Insieme, gli ascensori possono trasportare circa 600 visitatori ogni ora.

Lo sviluppatore del progetto era Chongqing Wushan Tourism Development Group Co., Ltd. e l'appaltatore generale era Chongqing Construction Residential Engineering Co., Ltd. I due ascensori hanno ciascuno:

• Portata nominale di 1600 kg
• Velocità nominale di 4 m/s
• Sospensione 1:1
• 23 fermate
• Distanza di percorrenza 173 m

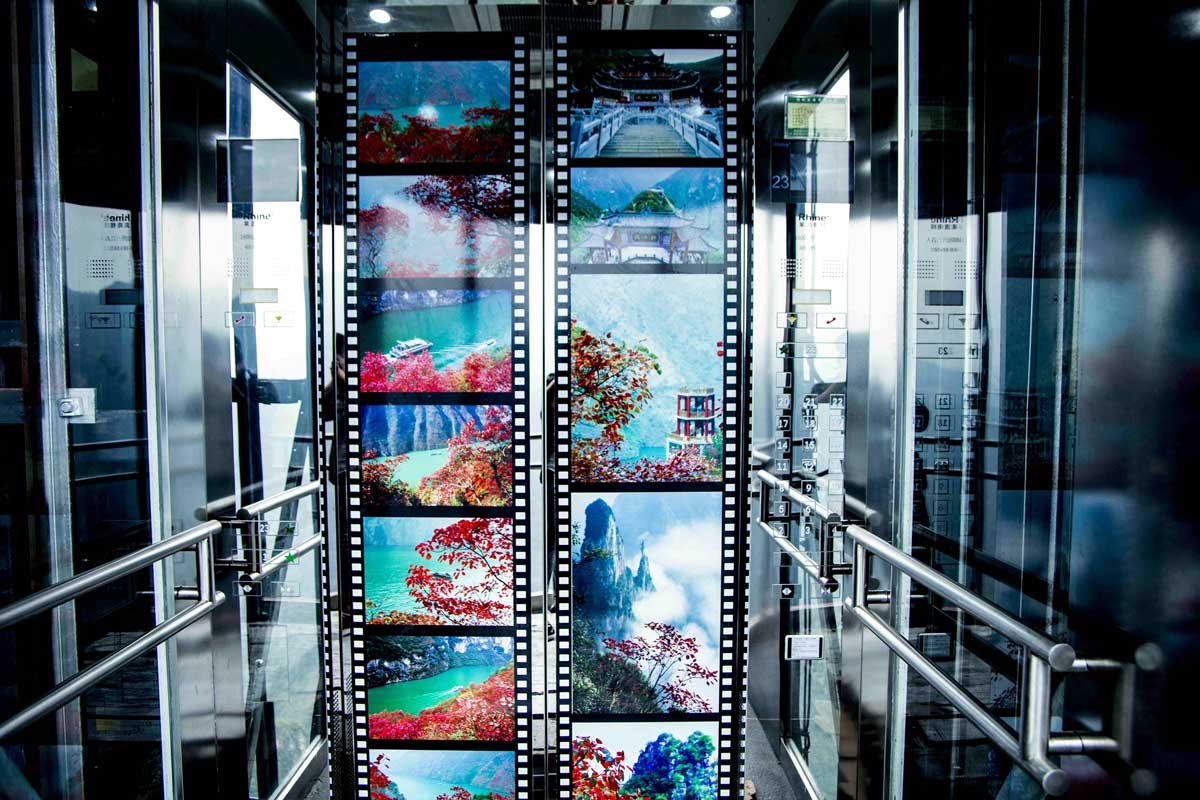

Gli elementi di design in foglia d'acero sono accuratamente integrati negli interni dell'auto. A novembre di ogni anno, le montagne sono piene di foglie d'acero e le foreste diventano rosse, cosa che la maggior parte dei visitatori trova molto bella. Dopo aver goduto delle foglie d'acero sulla montagna, i visitatori possono raggiungere il fondo della valle con l'ascensore, dove possono prendere una barca per dare un'occhiata allo Shennu Stream, fino allo Shennu Peak, e godersi il paesaggio da una prospettiva diversa.

I due ascensori di osservazione si trovano nella parte superiore del fiume Shennu, sotto la funivia del Centro di fatturato turistico di Huangyan. A causa del terreno montuoso e delle strade ripide, il trasporto di materiali e lavoratori era complicato. Pertanto, era necessaria una pianificazione logistica per completare con successo il progetto dell'ascensore.

Innovazione tecnologica e punti salienti

Gli ascensori in questo progetto hanno la velocità più alta e l'altezza di sollevamento più alta tra tutti gli ascensori esterni che l'azienda ha completato. Per la prima volta in un progetto di ascensore esterno è stata utilizzata una griglia magnetica per il monitoraggio delle prestazioni del sistema. A causa della limitazione delle dimensioni della fossa, questo progetto ha adottato un buffer per ridurre la corsa. Secondo gli standard di produzione degli ascensori, quando si utilizzano i respingenti di decelerazione, la macchina di trazione deve essere monitorata per la normale decelerazione per garantire la sicurezza e l'affidabilità dell'ascensore durante la decelerazione.

Gli ascensori in questo progetto hanno adottato il righello a griglia magnetica e la cassetta di sicurezza per monitorare la sicurezza della decelerazione dell'ascensore. Un'estremità del righello del reticolo magnetico è fissata nella parte superiore del vano dell'ascensore e il righello del reticolo magnetico si blocca naturalmente. La forza di trazione del righello a griglia magnetica viene mantenuta per mezzo di molle di trazione o contrappesi nella fossa inferiore dell'albero. Il sensore di lettura è stato installato sulla parete laterale dell'auto e il righello a griglia magnetica è fissato nello slot per schede del sensore. Quando l'auto si muove su e giù, il sensore del righello del reticolo magnetico si muove su e giù con l'auto per leggere le informazioni sulla posizione. In base alle informazioni sulla posizione, il sistema monitora la velocità della macchina di trazione per garantire il funzionamento sicuro degli ascensori.

Poiché questo progetto è in un ambiente all'aperto, il vento ha la maggiore influenza sulla striscia magnetica del righello del reticolo magnetico. La striscia magnetica oscilla con il vento, il che porta fattori pericolosi al funzionamento dell'ascensore. Pertanto, abbiamo incorporato una cavità chiusa per alloggiare la banda magnetica per eliminare l'influenza del vento su di essa.

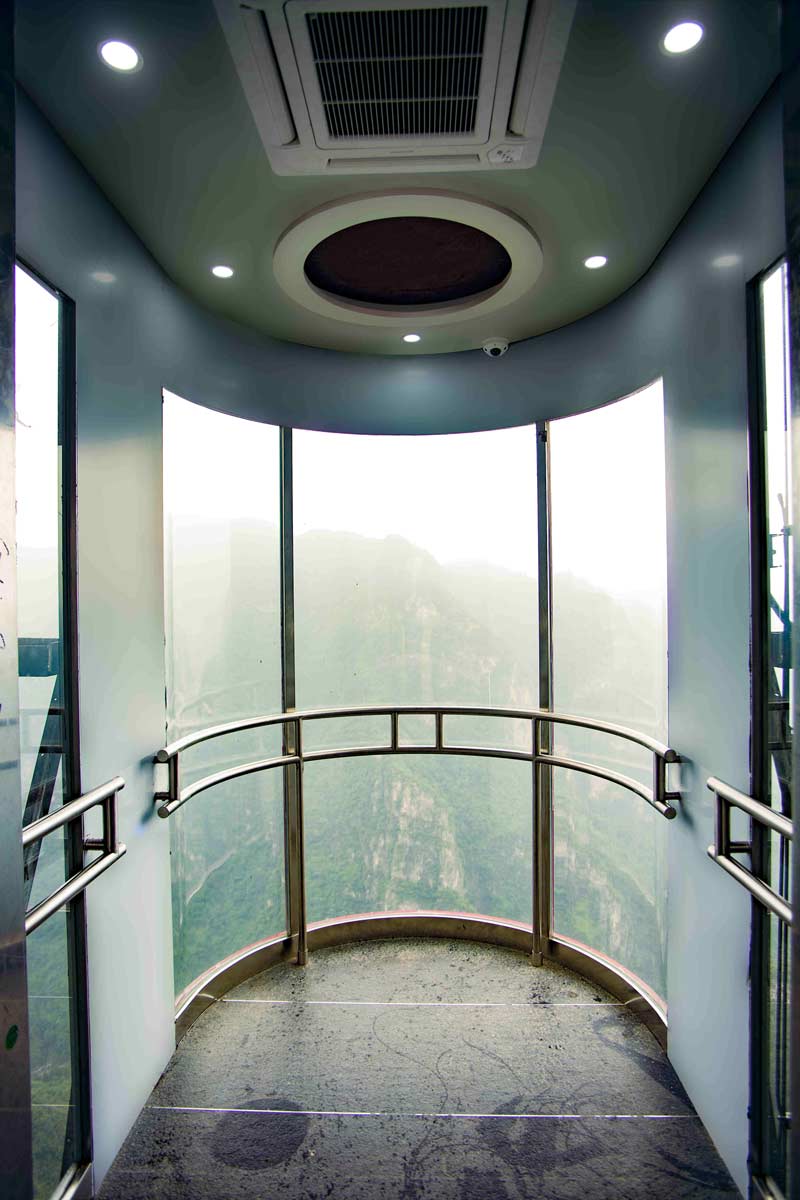

L'auto adotta una struttura impermeabile a doppio strato. Per creare una sigillatura tra la parete in acciaio inossidabile e il vetro sono state utilizzate strisce di gomma impermeabili. Il materiale interno dell'auto è acciaio inossidabile sottile e il materiale esterno dell'auto è acciaio inossidabile e vernice.

Monitoraggio della velocità del vento

L'azienda ha adottato una struttura a gancio impermeabile per l'interfaccia tra l'auto e la porta. I progetti nel monitoraggio del vento includevano la creazione di un dispositivo di monitoraggio della velocità del vento. Considerando l'influenza del vento sul funzionamento dell'ascensore, gli ascensori possono essere utilizzati solo quando la velocità effettiva del vento è inferiore alla velocità del vento di progetto. Secondo i requisiti di progettazione dell'azienda, gli ascensori per esterni possono funzionare a una velocità del vento che non supera i 15 m/s. Una volta che la velocità del vento supera questo valore, il dispositivo di monitoraggio della velocità del vento emette un segnale di allarme al sistema di controllo dell'ascensore. Pertanto, l'ascensore correrà verso la stazione base, aprirà la porta e si fermerà. Quando qualcuno ripristina l'ascensore, può funzionare di nuovo.

Monitoraggio terremoto

Considerando che gli ascensori sono attaccati alla scogliera della montagna, se si verifica un terremoto, ciò comporta rischi per la sicurezza degli ascensori e dei loro passeggeri. Pertanto, è stato incorporato il monitoraggio dei terremoti. Quando viene rilevato un terremoto, gli ascensori arriveranno alla stazione base il prima possibile, apriranno la porta, quindi si fermeranno. Ciò garantisce che gli ascensori possano essere utilizzati in sicurezza.

Protezione per componenti elettrici

Gli interruttori elettrici di decelerazione nell'albero sono tutti protetti con custodie impermeabili non inferiori a IP67. Allo stesso tempo, anche i cavi elettrici sono racchiusi in una struttura impermeabile per garantire che gli ascensori possano funzionare normalmente sotto la pioggia.

Il cavo mobile è posizionato in una cavità sigillata, che allevia l'influenza del vento sul cavo e garantisce che il cavo non sfreghi contro altre parti del vano, come le staffe del binario di guida, durante il funzionamento dell'ascensore.

In passato, i turisti potevano solo prendere una barca per godersi lo splendido scenario di Wushan. Ora, in qualità di importante vettore turistico, gli ascensori di osservazione all'aperto offrono alle persone un'esperienza turistica nuova di zecca. Suzhou Rhine Lift Manufacture Co. è orgogliosa di averne fatto parte.
