Requisiti sismici per le nuove installazioni di ascensori in Canada

L'autore offre indicazioni sull'interpretazione della Sezione 8.4 del CSA B44-13 (e successive) per determinare quando i requisiti sono applicabili.

In Canada, il codice di sicurezza per ascensori e scale mobili è denominato CSA B44. L'edizione B44-00 è stata l'ultima edizione prima che la B44 iniziasse ad essere armonizzata con la A17.1 per creare un codice di sicurezza degli ascensori più uniforme per il Nord America. La sezione 8.4 della B44-00 è denominata "Requisiti di sicurezza degli ascensori per la zona a rischio sismico 2 o superiore". Nel B44-00 e nel B44-04 c'è una nota: "8.4 NON fa parte del codice B44". A partire dalla B44-07 sono state rimosse le note che indicavano che questa sezione non fa parte della B44. Nella B44-07 sono richieste disposizioni per la protezione sismica per gli ascensori installati in aree in cui l'ascensore è "situato nella zona a rischio sismico 2 o superiore come definito dal regolamento edilizio". Questa stessa lingua è rimasta nella B44-10.

La B44-13 ha cambiato radicalmente questo linguaggio, passando da una semplice valutazione della zona di rischio sismico 2 o superiore a uno sguardo più granulare ai regolamenti edilizi e al modo in cui valutano il rischio sismico. B44-13, B44-16 e B44-19 usano tutti un linguaggio simile. Il testo tratto dal Codice di sicurezza per ascensori B44-16 si trova nella Sezione 8.4.

Per la regione canadese, escludiamo 8.4 (a) (1) e (2) poiché questi requisiti sono definiti nell'IBC (International Building Code), mentre le clausole (3) e (5) si trovano nel National Building Code of Canada (NBCC) e codici edilizi locali, come il codice edilizio della Columbia Britannica (BC). Lo scopo di questo articolo è quello di fornire un po' di chiarezza su queste particolari frasi del Codice di sicurezza degli ascensori.

Disimballaggio 8.4 (a) (3)

La clausola 8.4 (a) recita che “La sezione 8.4 (Sismica) si applica a tutti gli ascensori elettrici con contrappesi e agli ascensori ad azione diretta o idraulici a fune […] laddove tali ascensori sono installati in edifici assegnati a […] quanto segue:

(3) Accelerazione di risposta spettrale di progettazione per un periodo di tempo di 0.2 s [Sa(0.2)] maggiore di 0.12 e l'edificio è designato come struttura post disastro o se IeFaSa(0.2) è uguale o maggiore di 0.35 come definito dall'NBCC -2005 o successivo."

C'è molto racchiuso in questa frase, quindi suddividiamolo in ogni pezzo.

"Progettare l'accelerazione della risposta spettrale per un periodo di tempo di 0.2 s [Sa(0.2)] maggiore di 0.12 […]"

Progettare l'accelerazione della risposta spettrale — questa è definita come l'accelerazione spettrale orizzontale smorzata al 5% di un periodo di 0.2 s. (Per un'analisi più approfondita, l'NBCC fornisce alcune definizioni aggiuntive di questo. Si legge "I […] parametri spettrali sono ritenuti sufficienti per definire spettri che corrispondono strettamente alla forma degli spettri di pericolo uniformi (UHS)").

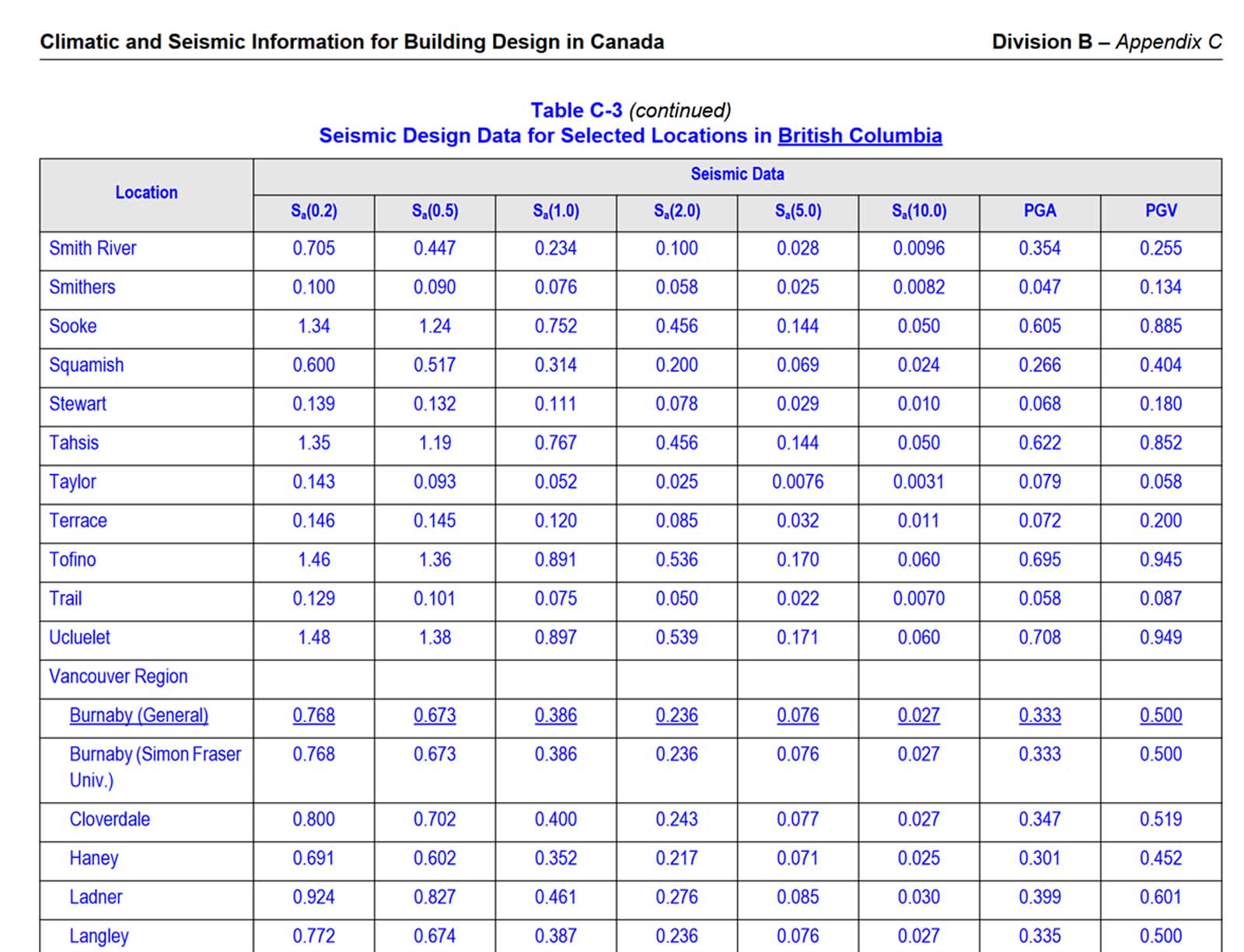

La buona notizia è che non è necessaria una comprensione completa di Sa(0.2), poiché questi dati sono facilmente disponibili nelle tabelle dei dati climatici dei codici edilizi canadesi. La tabella C-3 è un estratto dal BC Building Code.

Si noti che la prima colonna dopo "Posizione" è l'accelerazione della risposta spettrale di progetto Sa (0.2).

“[…] e l’edificio è designato come struttura post-disastro […]”

La NBCC definisce una struttura post-disastro come un edificio “necessario per la fornitura di servizi essenziali al pubblico in generale in caso di disastro”.

Se l’edificio è una struttura “post-disastro”, allora Sa(0.2) è l’unica variabile da considerare. Per un impianto “post disastro”, se Sa(0.2) è maggiore di 0.12 si applica la sezione 8.4. Nella tabella di esempio sopra, la maggior parte delle località nella BC occidentale supera questa soglia.

Se l’edificio non è una struttura “post disastro”, dobbiamo iniziare a utilizzare alcuni calcoli di base per determinare se è necessaria la protezione sismica, poiché esistono possibili modificatori del valore Sa(0.2) che potrebbero spingere il valore in un intervallo che potrebbe rendere 8.4 obbligatorio. La formula è [sismica è obbligatoria] se IeFaSa(0.2) è uguale o maggiore di 0.35 come definito dalla NBCC-2005 o successiva.

Ci sono tre variabili da considerare:

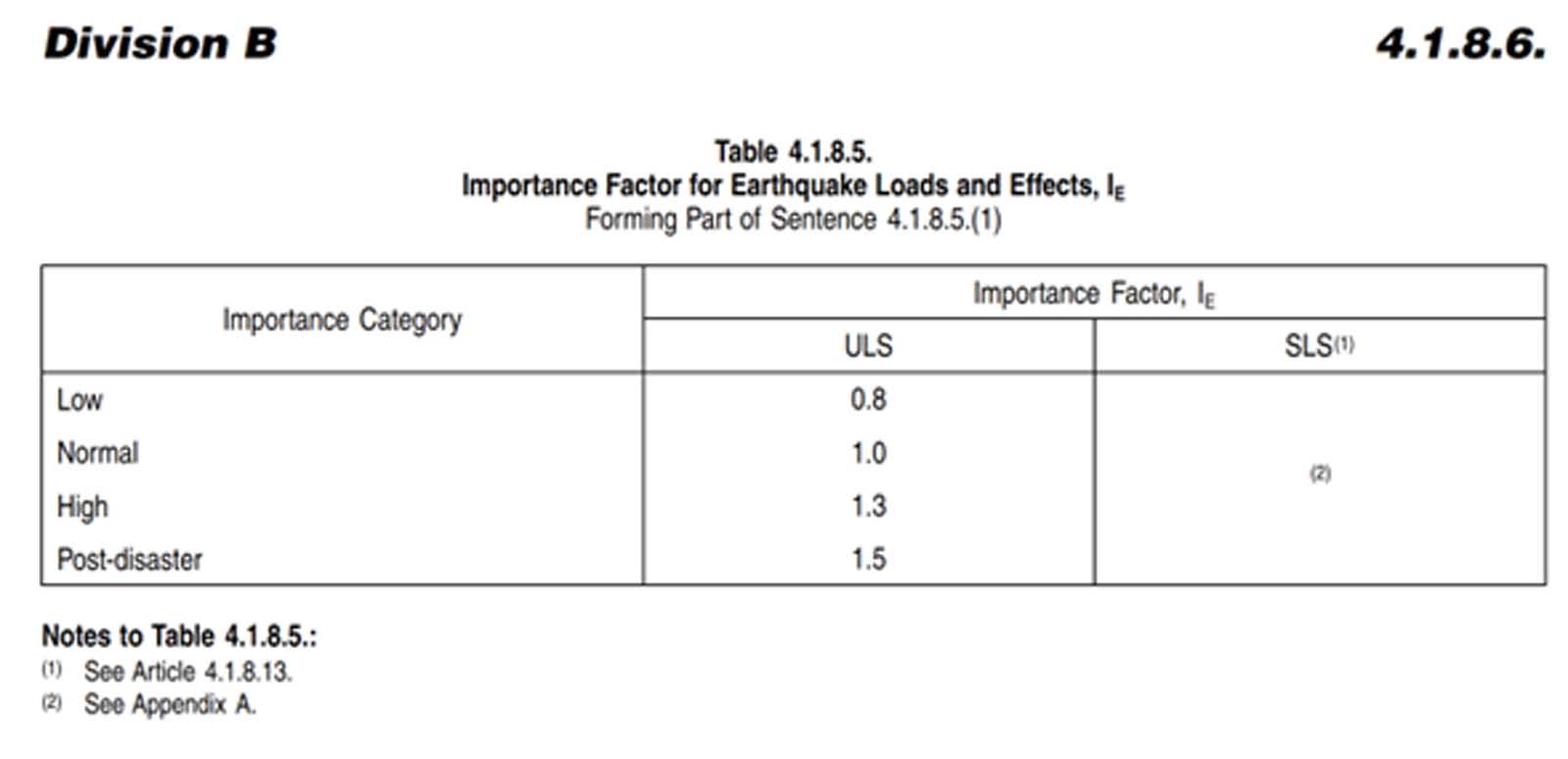

Ie — questo è definito come il Fattore di Importanza per i Carichi e gli Effetti del Sisma. Per ottenere questo numero dobbiamo andare alla Parte 4 dell'NBCC, "Progettazione strutturale", Tabella 4.1.8.5.

L'appaltatore dell'ascensore e l'AJH si affiderebbero al team di progettazione dell'edificio (architetto) per determinare il fattore di importanza in cui verrà installato l'ascensore.

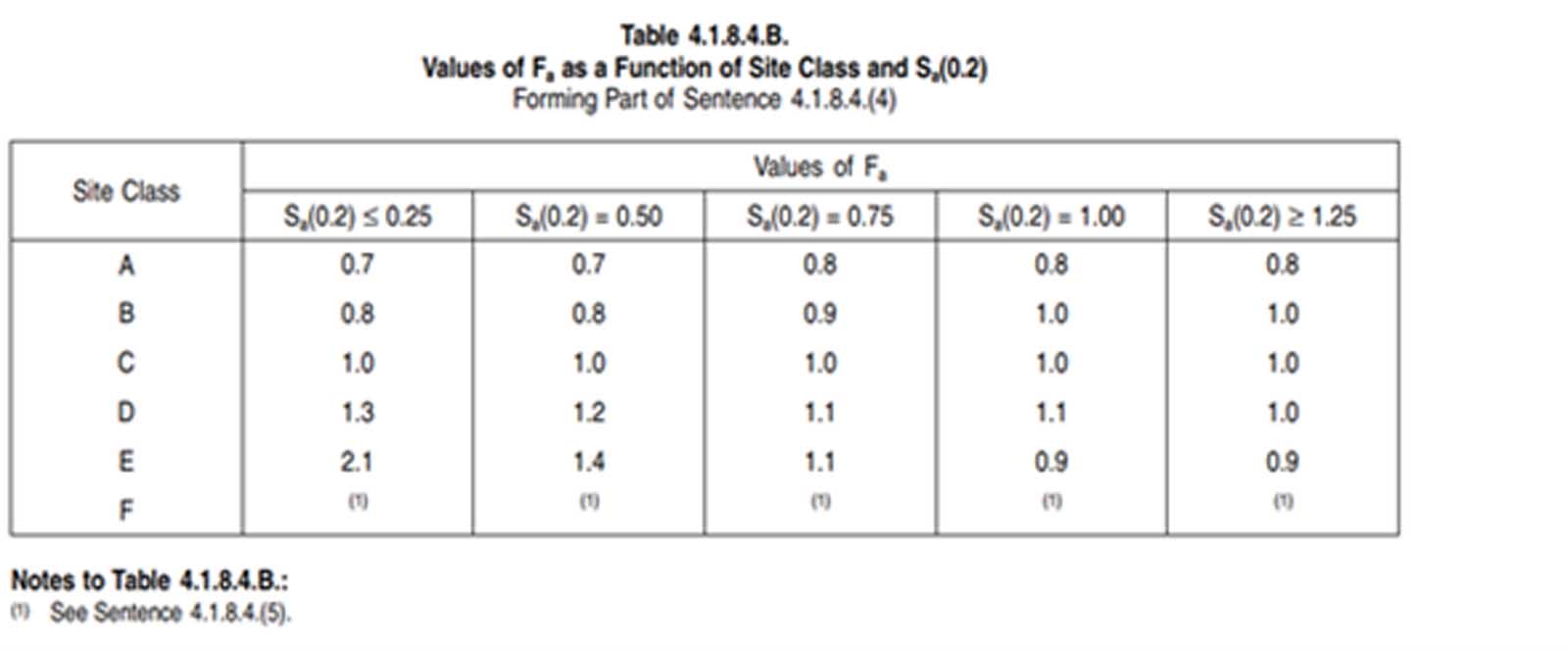

Fa — questo è definito come coefficiente di sito basato sull'accelerazione. Queste informazioni possono essere trovate anche nell'NBCC. Questo diventa un po' più dettagliato, ma dobbiamo iniziare con la Tabella 4.1.8.4.B, che definisce il coefficiente in funzione di Sa(0.2) (definito in precedenza) e della Classe del Sito.

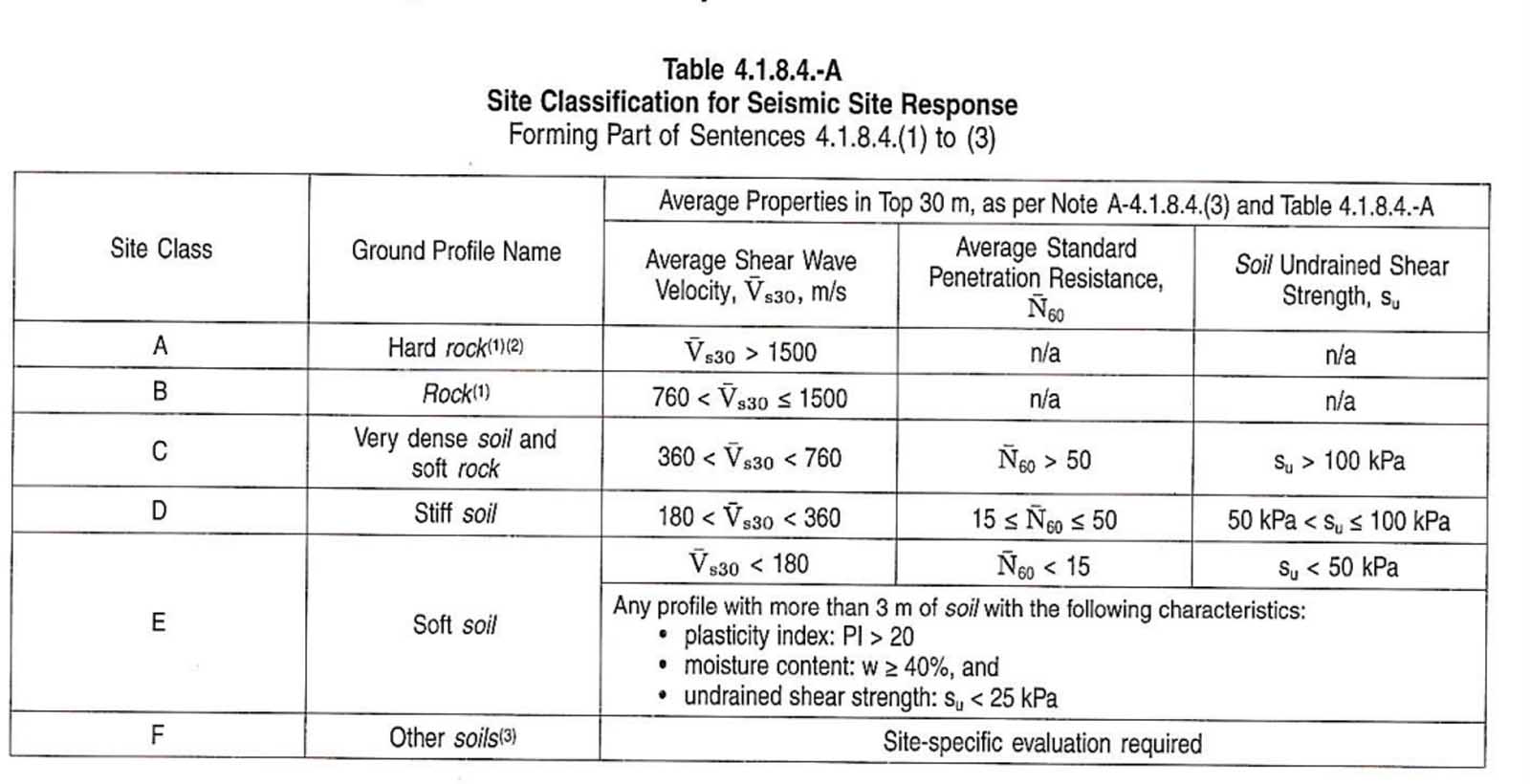

Per determinare il coefficiente, dobbiamo conoscere la Classe del Sito e fare un riferimento incrociato al valore di Sa(0.2). La Classe del sito è un'informazione che deve essere derivata dal team di progettazione del progetto, ma la Tabella 4.1.8.4.A dell'NBCC definisce ciascuna Classe del sito.

Putting It All Together

Consideriamo alcuni scenari e determiniamo se la Sezione 8.4 (Sismica) della B44 è applicabile ai progetti della Tabella 4.1.8.4-A.

Esempio A

ABC Elevator viene incaricata di installare un ascensore in un hotel situato a Smithers, BC Il team di progettazione del progetto informa che questa non è considerata una struttura post-disastro e che l'hotel è situato in un'area con un sito di classe "D" .”

ABC Elevator deve determinare se IeFaSa(0.2) è maggiore di 0.35.

Cioè: secondo la tabella 4.1.8.5 dell'NBCC, il fattore di importanza è normale o 1.0.

Sa (0.2): Secondo i dati climatici (tabella C-3 del codice edilizio BC), Sa (0.2) è 0.100.

Fa: Facendo riferimento alla Tabella 4.1.8.4 (b) (NBCC), poiché Sa(0.2) < 0.25 e incrociandolo con la Classe del sito “D”, il coefficiente Fa è 1.3.

Pertanto, IeFaSa(0.2) = 1 * 1.3 * 0.1 = 0.13. Questo è inferiore a 0.35 e pertanto la Sezione 8.4 della B44 NON si applica a questo ascensore.

Esempio B

ABC Elevator viene incaricata di installare un ascensore in un ospedale di Canmore, Alberta. Questa è considerata una “struttura post-disastro”.

Poiché si tratta di una struttura post-disastro, la soglia è semplicemente Sa(0.2) > 0.12.

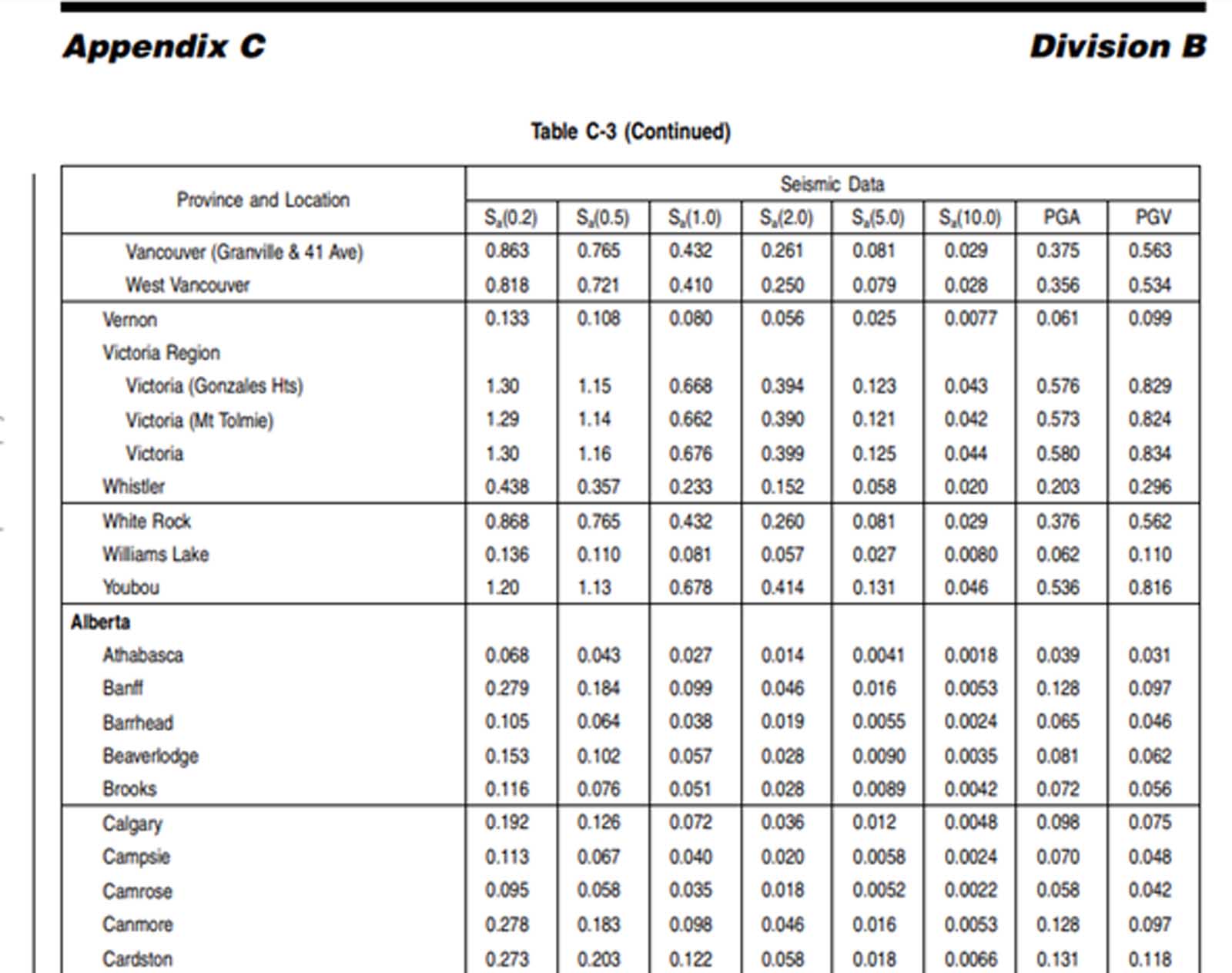

Osservando i dati climatici nella Tabella C-3, Sa(0.2) = 0.278, che è maggiore di 0.12. Pertanto, a questo impianto di ascensore si applicherebbe la Sezione 8.4 del Codice di Sicurezza.

Sintesi

La responsabilità principale di determinare se un ascensore deve essere conforme alla Parte 8.4 del codice degli ascensori spetta al team di progettazione. L'appaltatore dell'ascensore può porre le seguenti domande per determinare se è necessaria la Parte 8.4, incluse ma non limitate a:

1. L’edificio è considerato una struttura post-disastro?
2. Qual è la classe del sito nel luogo in cui si trova l'edificio?
3. Qual è il fattore di importanza dell'edificio?

Sulla base delle risposte alle domande di cui sopra, l'appaltatore dell'ascensore può analizzare i dati climatici nei regolamenti edilizi e nel codice dell'ascensore per determinare se è necessaria la Parte 8.4.
