Panoramik Kare Asansör

Tongjing Lumina Köşkü

Guanglai Liu, Wei Chen, Dewei Gao, Binbin Zheng, Xiangyang Cao ve Yang Shen tarafından

Bir Dev'in Omuzlarında, Bir Çağın Zanaatkarlığını Taşıyor

Zhejiang Giant M&E Co., Ltd., Giant Enterprises'ın gelişim geçmişine bağlı kalarak 1951 yılında kurulmuştur. Asansör Ar-Ge'sinde onlarca yıllık deneyimiyle 1978 yılında asansör üretimine başlamıştır. 2005 yılında asansör bileşenleri işine girmiş ve 2007 yılında resmi olarak Giant M&E Co., Ltd. şirketini kurmuştur.

Ünlü tasarım yetenekleri ve benzersiz süreç becerileriyle panoramik kabinler, dekoratif kabinler, cam kapılar, yangına dayanıklı kapılar, ev asansörleri ve teknik çözümler sunmaktadır. Ürünleri dünya çapında satılmakta ve yerel müşteriler tarafından büyük beğeni toplamaktadır.

Aşağıda, Zhejiang Giant M&E Co., Ltd. tarafından tasarlanan panoramik kare asansör olan "Tongjing Lumina Pavyonu"na dair bir tanıtım yer almaktadır.

I. Çağdaş Bağlam: Mimari Bir İfade Olarak Panoramik Kare Asansör

Modern mimaride, panoramik kare asansör, sadece dikey ulaşım aracı olmanın ötesine geçerek "dikey şehir"in belirleyici bir özelliği haline gelmiştir. Dairesel veya elmas biçimli asansörler gibi standart dışı konfigürasyonların aksine, standartlaştırılmış 90° ortogonal çerçevesi, bina cam giydirme cepheleriyle kusursuz modüler entegrasyon sağlar. Bu, mekânsal verimlilik, yapısal bütünlük ve görsel dinamizm arasında optimum bir denge sağlar.

Camın doğal şeffaflığı, katlar arasındaki fiziksel engelleri ortadan kaldırarak iç ve dış mekanlar arasında görsel süreklilik yaratır. Bu durum, çağdaş mimarinin ışık-gölge etkileşimi ve mekânsal geçirgenlik arayışına doğrudan yanıt verir. Sonuç olarak, panoramik kare asansör, modern yapılarda dikey sirkülasyonu şekillendirmede vazgeçilmez hale gelmiştir.

Piyasada çok sayıda ürün bulunmasına rağmen, gerçekten ikonik panoramik kare asansörler nadirdir. Hem avangard hem de kalıcı tasarımlar yaratmak önemli zorluklar sunar; bu nedenle Tongjing Lumina Pavilion'un ortaya çıkışı dikkate değer bir atılımdır.

II. Tasarım Fırsatı: Özel Mimari Çözüm

Ünlü bir mimarlık firması tarafından tasarlanan ana bina, minimalist doğalcılık estetiğini benimsiyor. İç mekanlarda açıkta bırakılmış beton, çelik yapılar ve cam kullanılmıştır.

Ana renk şeması rasyonel gri ve sakin çivit mavisi olan bölmeler. Bitişik iki kare çelik şaft için dört asansör tasarım konsepti geliştirdik. Üç tur titiz incelemeden sonra, ilerici tasarım felsefesi ve ayrıntılı işçiliği nedeniyle Tongjing Lumina Pavyonu kabin tasarımı (Şekil 1'de referans verilmiştir) seçildi.

III. Teknik Uygulama: Sistem Yapılandırması ve Mekansal Strateji

Görsel sadeliği sağlamak amacıyla başlangıçta hidrolik sistemler düşünüldü, ancak hidrolik pompa istasyonunun kapladığı alan, olası sıvı sızıntısı riskleri ve sınırlı kaldırma yükseklikleri gibi kısıtlamalar nedeniyle nihayetinde reddedildi. Nihai çözüm, motorun şaft başlığına kompakt bir şekilde yerleştirildiği, makine dairesi gerektirmeyen kaldırma teknolojisini kullanmaktadır.

Bina önceden özel karşı ağırlık asansör boşluklarıyla donatılmadığı için, lobideki yolcu akışı ve tasarım dikkate alınarak, karşı ağırlık sistemi iki bitişik kare asansör boşluğunun dış taraflarına yerleştirilmiştir. Asansörler paralel çalıştığında, bu konfigürasyon, karşı ağırlıkların yanından geçerken genellikle oluşan görsel rahatsızlığı ve psikolojik huzursuzluğu en aza indirir. Ayrıca, dikey geçiş sırasında bitişik kabinlerdeki yolcular arasında ilgi çekici görsel bağlantılar oluşturur; aralıklı etkileşimin incelikli bir etkileşimini sağlar.

Renk entegrasyonu konusunda, birleştirici bir prensibe sıkı sıkıya bağlı kaldık: Asansör yönetmeliğinde zorunlu kılınan güvenlik renklerinin ötesinde, tüm bileşenler binanın gri-indigo paletiyle uyumludur. Bu, asansörün mimari çevresinin organik bir uzantısı haline gelmesini sağlar.

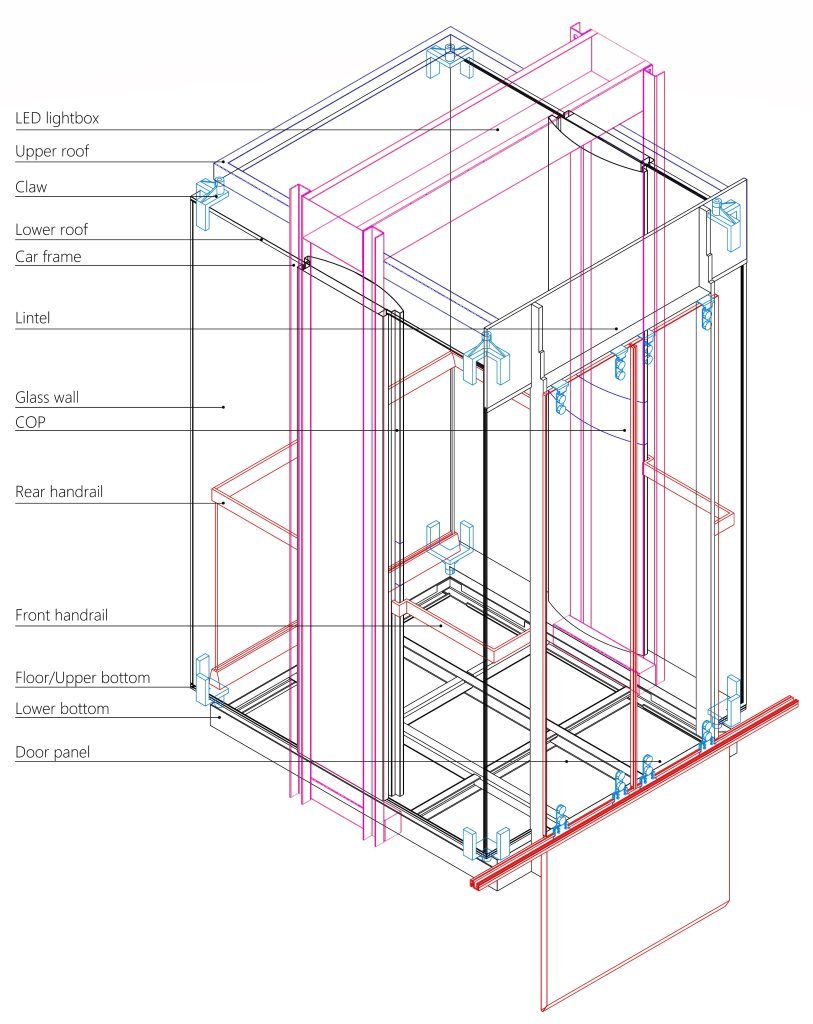

Yolcu etkileşiminin birincil arayüzü olarak asansör kabini, projenin tasarım uygulamasını somutlaştırır. Sonraki bölümler, genel montaj şemalarıyla birlikte (Şekil 2'de referans verilmiştir) ayrıntılı analiz sunmaktadır.

IV. Temel Kavram: Maksimum Şeffaflığa Sahip Bir Kurulum Tasarlamak

Tasarım, temel bir kavramdan doğdu: Dikdörtgen prizma şeklindeki bir kabinin altı tarafının tamamında neredeyse tam şeffaflığı nasıl sağlayabiliriz ve onu neredeyse havada asılı duran kristal bir forma nasıl dönüştürebiliriz? İdeal çözüm, asansör teknik standartlarına titizlikle uyarak çatıyı, tabanı ve dört duvarın tamamını camdan inşa etmeyi içeriyor.

Güvenlik yönetmelikleri. En önemlisi, camın tamamen kırılması gibi aşırı bir senaryoda bile, yolcu güvenliğini sağlamak için komple bir yapısal çerçevenin sağlam kalması gerekir. Bu arayış sadece estetik değil, yapısal tasarımda en büyük zorluğu temsil etmektedir. Bu prensibe dayanarak ve mevcut üretim süreçlerinin kapsamlı değerlendirilmesi, geniş mekanik hesaplamalar ve gerilim analizlerinden sonra, kabin bileşenleri üzerinde aşağıdaki gibi derinlemesine Ar-Ge çalışmaları yürüttük:

1. Kapı Sistemi: Gizli Teknoloji ve Görsel Bütünlük

Sorunsuz çalışma ve düşük arıza oranları sağlamak için, yukarı açılan bir kapı açma/kapama sistemi uygulandı. Görsel minimalizm için, ön profil kalınlığı yalnızca 20 mm olan ultra dar paslanmaz çelik giriş çerçeveleri tasarladık. Lintel, iç yönlendirme mekanizmalarını ortaya çıkaracak cam çözümlerinden kaçınılmasını sağladı.

Bunun yerine, kabinin yapısal bütünlüğünü ve bütünlük hissini güçlendirmek için, dış kabinle aynı genişlikte, entegre, büyük bir paslanmaz çelik kiriş tercih edildi. Şeffaflığı en üst düzeye çıkarmak için, asansör kapı paneli kelepçe tipi bir tasarıma sahiptir. Bu panel, kapı askı braketine ve eşik sürgüsüne bağlanan minimal paslanmaz çelik bileşenlerle tamamlanan geniş cam yüzeylere sahiptir.

2. Muhafaza Sistemi: Yapısal Estetik ve Pençe Sabitlemesinin Görsel Etkisi

Kabin duvarları, tavanı ve tabanı (alt kısmı), gerilim dağılımına ve yük gereksinimlerine bağlı olarak değişen kalınlıklarda güçlendirilmiş lamine camlar kullanılarak yapılmıştır. Cam duvar kaplamasında, geleneksel metal çerçeveler veya yapıştırıcı bağlama yerine, daha rafine metal pençe bağlantıları (düğüm konumuna bağlı olarak iki veya üç pençeli yapılar kullanılarak) tercih edilmiştir. Mekân algısını artırmak için, yan duvar camları düzlemsel kompozisyon prensiplerini içermektedir. Değişken boyut ve yoğunluktaki oyulmuş ızgara desenleri, ince bir görsel gradyan oluşturmaktadır. Yolcular kabine girdiklerinde, görüş alanları kademeli olarak genişleyerek, hareketle birlikte netlik ve ince bir örtülme arasında geçiş yapan dinamik bir mekânsal atmosfer yaratmaktadır.

3. Kabin Kumanda Paneli (COP): İnsan-Makine Etkileşiminin Sanatsal Entegrasyonu

Günümüz teknolojisi, daha fazla stabilite ve daha kolay bakım için COP ve camın ayrı bir tasarımını tercih etmektedir. COP, kabin duvarına, giriş çerçevelerine veya korkuluklara monte edilebilir. Kabinin genel estetik ve yapısal gereksinimleri göz önünde bulundurularak, COP nihayetinde yan duvar tasarımına entegre edilmiştir. Dış cephesi, duvar panelinin üst orta bölümüne yerleştirilmiş dokunmatik kontrol paneliyle zarif, kavisli bir geçişe sahiptir. Sensör düğmelerinin yükseklikleri ergonomik standartlara uygundur. Ekran grafikleri ve metinleri de binanın görme engelliler sistemiyle uyumlu olacak şekilde özelleştirilmiştir. COP'nin her iki tarafa simetrik olarak yerleştirilmesi, yoğun kullanım sırasında yolcular için kolaylık sağlar.

4. Çatı ve Taban Yapıları: Çift Korumalı Şeffaf Güvenlik

Dört cam duvarın üzerinde, alt tavan görevi gören şeffaf bir cam panel, pençeler vasıtasıyla duvarlara güvenli bir şekilde bağlanmıştır. Mutlak güvenliği sağlamak için, üst tavan çerçevesini oluşturan dikdörtgen bir metal çerçeve eklenmiştir. Bu, yukarı doğru görüşü korurken sağlam bir ikincil koruma yapısı sağlar. Kabin tabanı/üst alt kısım, tüm kabindeki en kalın cam olan güçlendirilmiş temperli lamine camdan yapılmıştır. Yüzeyi, şeffaflıkla ilgili gizlilik sorunlarını önlemek için buzlu bir işlemden geçirilmiş ve kayma direncini artıran ince mercek desenlerine sahiptir. Bunun altına, içten ızgara desenli nervür plakalarıyla güçlendirilmiş kare bir paslanmaz çelik çerçeve (alt alt kısım) eklenmiştir. Izgara boşluğunun boyutları, estetik oranı güvenlik gereksinimleriyle dengeleyerek yolcular için son ve güvenilir savunma hattını oluşturur.

5. Korkuluk Tasarımı: Fonksiyonel ve Estetik Entegrasyon

Asansör kabininin genel estetiğiyle uyum sağlamak ve özellikle korkuluk stabilitesinin duvar camından bağımsız olması gerekliliğini karşılayan asansör yönetmeliğine uymak için, ön korkuluk, sağlam bir yapısal çerçeve oluşturmak üzere kapı çerçevesi ve kontrol paneli duvarıyla entegre edilmiştir. Arkada ise U şeklinde bir korkuluk kullanılmıştır. Kavrama uçları ve tabanı paslanmaz çelikten yapılmış olup, orta destek bölümü ustaca camı içermektedir. U şeklindeki korkuluğun her iki ucu da hassas bağlantı elemanları kullanılarak orta duvar COP'una sabitlenmiştir. Temiz, minimalist bir görünüm elde etmek ve kıskaçların yapısal rolünü en üst düzeye çıkarmak amacıyla, bileşen sadece arka, yan ve zemin cam panellerini değil, aynı zamanda korkuluk tabanını da sabitlemek üzere titizlikle tasarlanmıştır; böylece yapı, işlev ve estetik arasında uyumlu bir birlik sağlanmıştır.

6. Aydınlatma Sanatı: Mekana Can Veren Kristal Parlaklık

Aydınlatma sistemi, kabin çerçevesine kusursuz bir şekilde entegre edilmiş olup, üst kirişin altına yerleştirilmiş bir LED ışık kutusu olarak tasarlanmıştır. Aydınlatıldığında, ışık cam yapı boyunca eşit şekilde yayılır ve kabini kristal bir köşkü andıran, son derece saydam ve ışıltılı bir mekana dönüştürür.

Sonuç: Akıllı Mobilite, Zamansız Bir Miras Yaratmak

Müşterimize duydukları güven için ve ekibimize de iş birliğine dayalı özverileri için en içten şükranlarımızı sunuyoruz. Yukarıda detaylandırılan titiz işçilik sayesinde, Tongjing Lumina Pavyonu asansör kabini (Şekil 3'te gösterilmiştir) görsel çekiciliğiyle rüya gibi, yapısıyla ise sağlam, gerçek bir sanat eseri olarak ortaya çıkmıştır. Gelişmiş teknoloji ve çağdaş tasarım anlayışının kusursuz bir entegrasyonunu temsil eden kabin, sadece dikey bir ulaşım aracı değil, hareket halindeki dinamik bir heykel gibi işlev görmektedir. Tamamlandığında, kabin tek bir denemede tüm yetkili sertifikaları geçmiştir ve hızla binanın ikonik bir özelliği haline gelmiştir.

Orijinal vizyonumuza sadık kalarak, mükemmelliğe ve kusursuzluğa olan bağlılığımızı paylaşan daha fazla müşteriyle iş birliği yapmayı dört gözle bekliyoruz. Birlikte, bu zamansız eserleri dünya çapındaki mimari manzaralara yerleştirmeyi ve küresel dikey ulaşımın evrimine uzmanlığımız ve tutkumuzla sürekli katkıda bulunmayı hedefliyoruz.
