Estación de metro Üçyol de Esmirna

La medición precisa, clave para el éxito del proyecto de modernización de escaleras mecánicas en Turquía.

enviado por Löher

Un paso crucial para lograr un diseño de proyecto excepcional es obtener mediciones precisas y actualizadas. Cuando Löher modernizó una escalera mecánica en la estación de metro de İzmir Üçyol, en Turquía, se desconocían con exactitud la altura y las dimensiones de entrada superior e inferior de la antigua escalera, por lo que Löher tuvo que determinar las dimensiones exactas. Para ello, el equipo de instalación experto de la empresa tomó numerosas mediciones para obtener resultados precisos. Esta fue una de las tareas más complejas del proyecto. Dada la ubicación de la antigua escalera mecánica entre la pared y las escaleras, así como la ubicación de la estación de metro, una determinación incorrecta de la altura de salida podría haber provocado que la escalera mecánica no encajara en su ubicación original. Esto podría haber comprometido todo el proyecto desde el principio.

Análisis de procesos para resolver problemas

Mientras el equipo de instalación de Löher tomaba las medidas necesarias para el diseño de la nueva escalera mecánica, el espacio libre no era visible, ya que la antigua seguía en pie. Por ello, el equipo de instalación de Löher preparó un acceso al espacio libre desde la sala de máquinas de la antigua escalera mecánica. Al descender al espacio libre con una escalera plegable, el equipo descubrió que el foso inferior estaba lleno de agua y escombros. Estos escombros no se pudieron eliminar por completo mientras la antigua escalera mecánica estuviera en su lugar, lo que dificultó enormemente la realización de mediciones precisas. A pesar de los numerosos desafíos, el equipo tomó todas las medidas importantes para poder comenzar el proceso de diseño de la escalera mecánica.

Priorizar la seguridad de los pasajeros

Debido a su ubicación, la estación de metro de Üçyol experimenta un alto tráfico de pasajeros. Por lo tanto, la escalera mecánica se diseñó para un funcionamiento intensivo. Todos los cálculos (potencia del motor, cadena del motor y cadena de peldaños) se realizaron asumiendo que la escalera mecánica funcionaría a plena capacidad. La seguridad de los pasajeros era primordial, y se utilizaron dos motores para accionar el engranaje principal. Estos dos motores funcionan sincronizados, lo que garantiza que, si alguno falla, la escalera mecánica seguirá funcionando de forma segura.

Todos los subsistemas de la escalera mecánica se diseñaron priorizando la seguridad. Cada subsistema está monitorizado por sensores y dispositivos/sistemas de seguridad dedicados con respuesta en tiempo real, y la escalera mecánica entra en modo de parada de emergencia ante cualquier amenaza.

Soluciones a la medida

Además de los sistemas estándar de todas las escaleras mecánicas Löher, la empresa ofrece opciones específicas para cada cliente. Estas incluyen escaneo de área, registro de errores, lubricación automática, iluminación de zócalos, iluminación de pasamanos, rociadores, calefacción y un separador de aceite y agua. El registrador de errores y el sistema de lubricación automática se utilizaron en el proyecto de la estación de metro de Üçyol. Además, se instalaron frenos mecánicos para eliminar el riesgo de lesiones durante el mantenimiento. Se creó un foso de drenaje en la parte inferior de la escalera mecánica. Como característica adicional, la escalera mecánica puede operarse bidireccionalmente en la dirección deseada.

Löher colabora con diversas marcas de componentes para escaleras mecánicas (cadena de peldaño, cadena de motor, pasamanos, etc.). De esta forma, la empresa consigue que el precio de venta de la escalera mecánica sea asequible ofreciendo diversas opciones.

Ahorro de Energía

Las escaleras mecánicas Löher funcionan con un sistema de radar que solo se activa al detectar un usuario. En el resto del tiempo, las unidades entran en modo de espera, lo que aumenta la eficiencia.

Desmantelamiento de una antigua escalera mecánica

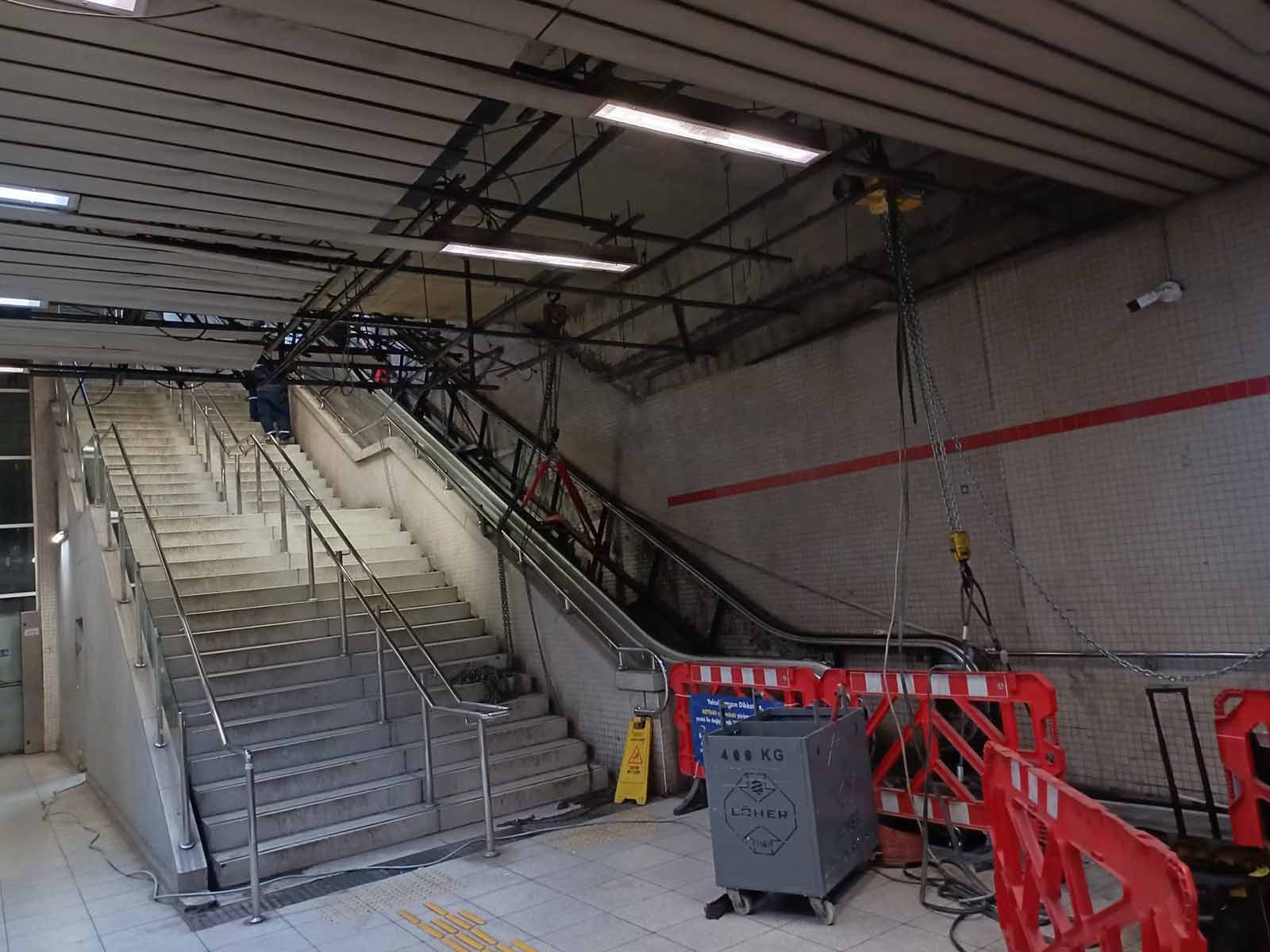

Por medidas de seguridad, la antigua escalera mecánica no se retiró hasta que la nueva escalera mecánica modernizada de Löher llegó a la estación de metro de Üçyol. Una vez recibida la nueva unidad, el equipo de Löher la retiró cuidadosamente y la entregó al almacén de Izmir Metro Co. Inc. Löher, como contratista, fue responsable de todos los procesos, incluyendo la entrega de la antigua escalera mecánica a Izmir Metro Co. Inc.

Instalación de escaleras mecánicas

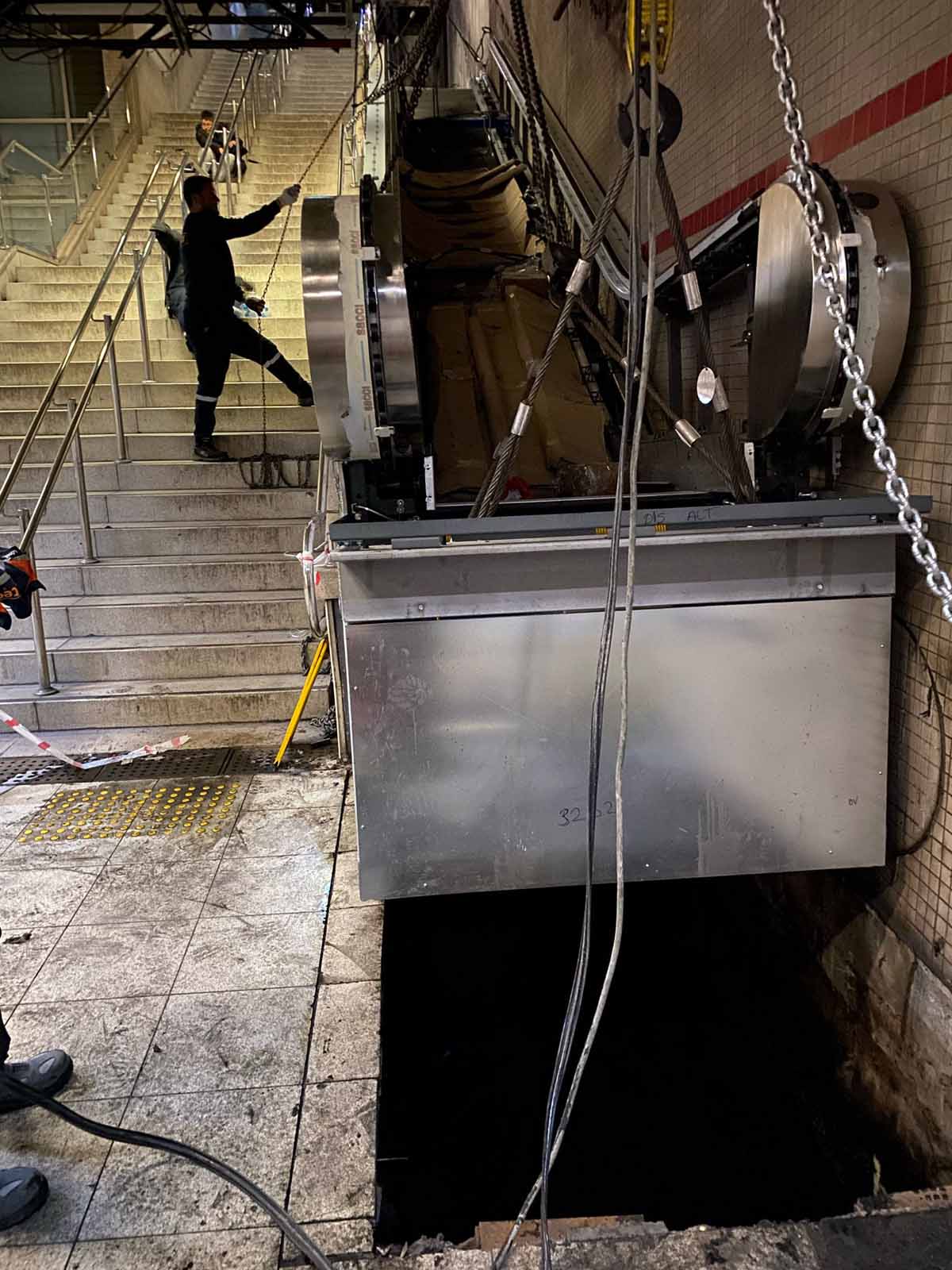

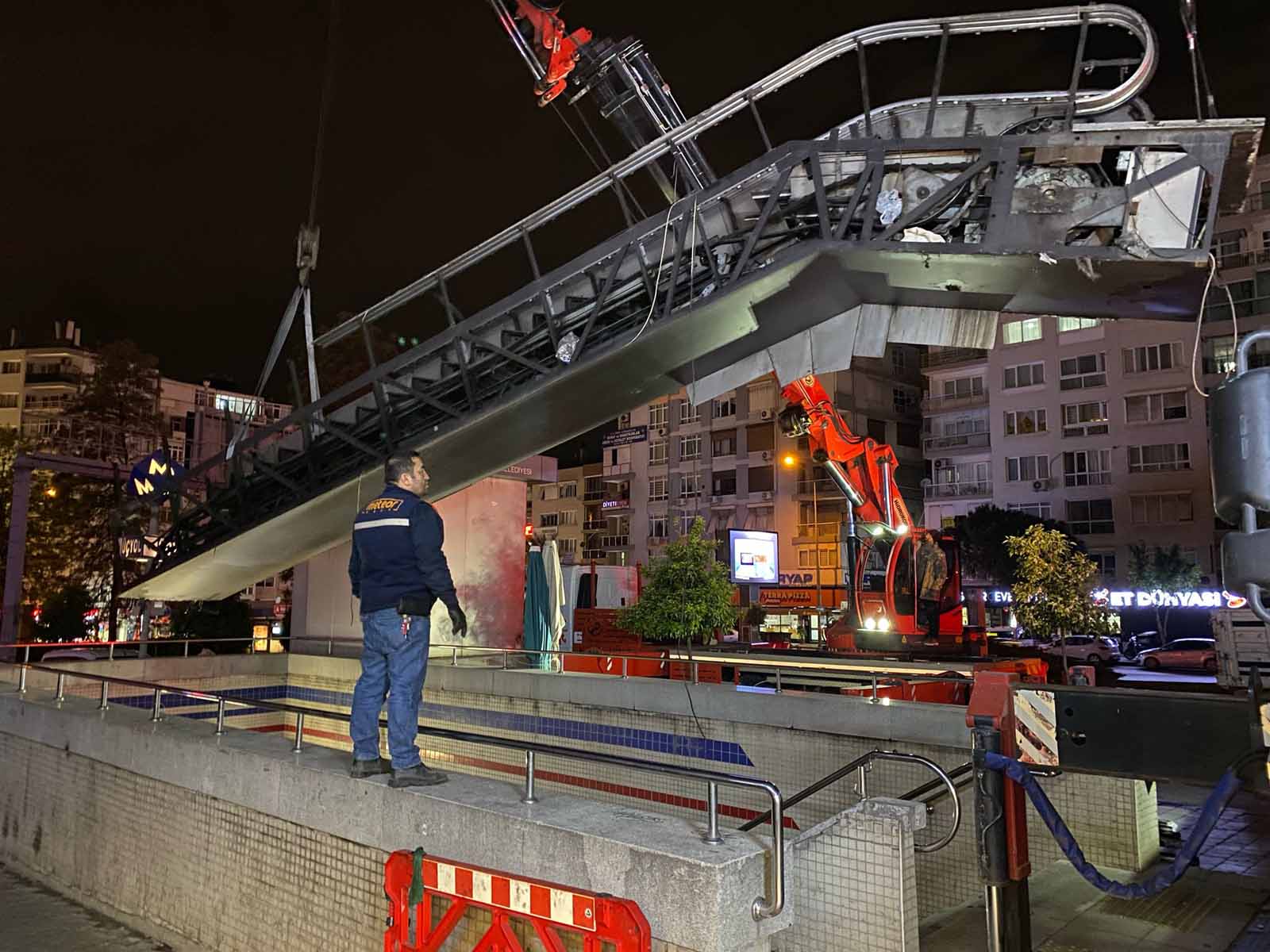

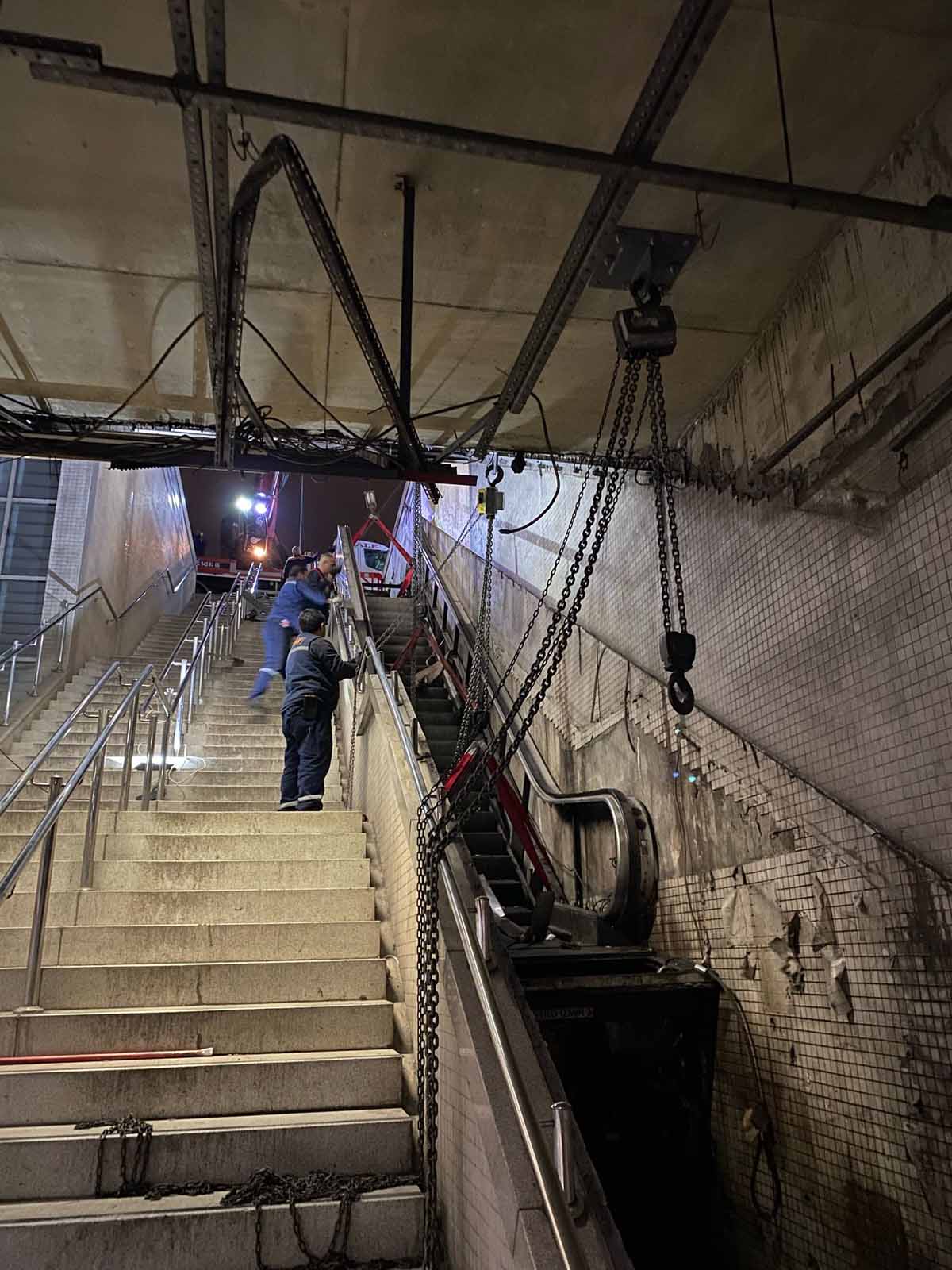

El equipo experto en transporte e instalación de Löher garantizó la llegada segura de la escalera mecánica a su ubicación operativa. Las grúas y los polipastos necesarios para transportar la unidad se seleccionaron según los cálculos necesarios. Tras la instalación, el equipo realizó las comprobaciones y pruebas finales, y la nueva escalera mecánica se declaró operativa y lista para su entrega a su propietario.

Soluciones robustas para estructuras más fuertes

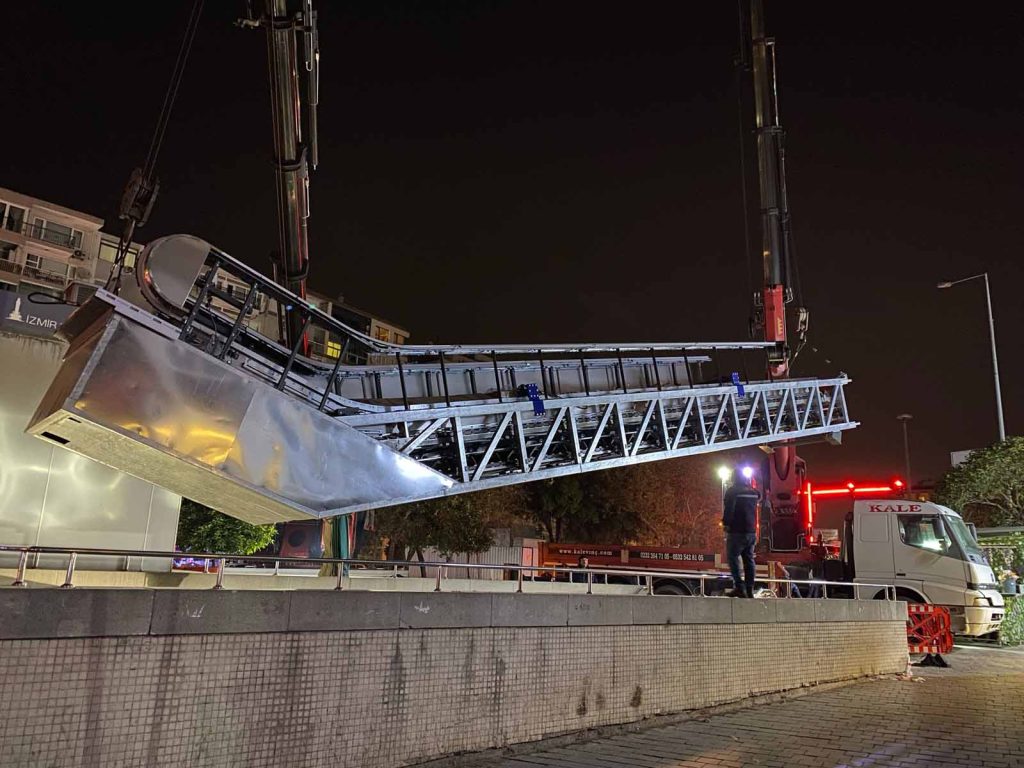

El sistema de cerchas de la escalera mecánica exterior diseñada debía galvanizarse por inmersión en caliente para aumentar su resistencia. Este sistema de cerchas era demasiado grande para este proceso y para el transporte en una sola pieza, por lo que la unidad se diseñó para dividirse en dos.

Löher acompaña a sus clientes durante todo el ciclo de vida de un proyecto, con el objetivo de garantizar que cualquier equipo, incluyendo esta escalera mecánica, tenga una larga vida útil. El equipo de mantenimiento de la empresa también ofrece inspecciones y servicios de mantenimiento periódicos. Mientras exista un contrato de mantenimiento vigente, Löher garantiza que cualquier equipo de transporte vertical (VT) siga funcionando de forma segura durante muchos años.
