Vecchie Scale, “Nuovi” Gradini

Se le parti della tua scala mobile vintage non sono disponibili, c'è ancora un modo per ottenere le sostituzioni.

ES Escalator & Elevator Parts Co., Ltd., fondata nel 2013, si concentra sulla fornitura di parti di scale mobili e ascensori e può ricreare vecchie parti che sono già fuori produzione. Le scale mobili sono molto utilizzate nei sistemi metropolitani di diverse città. Alcuni tipi di queste scale mobili non sono più prodotte dal produttore perché sono molto vecchie (30 anni o più) e il produttore è stato acquisito da altre aziende produttrici di ascensori. Il manutentore di scale mobili nei sistemi metropolitani trova spesso difficoltà nel reperire o mantenere una fornitura di vecchi componenti. Un'opzione per la stazione della metropolitana è sostituire le scale mobili, ma ciò può comportare costi elevati e lunghi periodi di installazione che possono causare ritardi per i passeggeri o persino un arresto temporaneo della stazione. Un'alternativa, che spesso scelgono le metropolitane, è quella di rinnovare la scala mobile attraverso la sostituzione delle parti principali, i gradini e le catene a gradini. Questo è di solito il modo più economico per rimettere in servizio la scala mobile.

In effetti, la ricreazione di vecchi passaggi è diventata molto importante. Di seguito, presentiamo come ricreare un gradino di vecchio tipo per una scala mobile Westinghouse Modular 100. Come tutti sappiamo, Westinghouse ha venduto la sua attività di ascensori/scale mobili e non produce più le sue vecchie scale mobili. Se i passaggi del MOD 100 necessitano di sostituzione/riparazione, di seguito è riportata una descrizione del processo.

Analisi

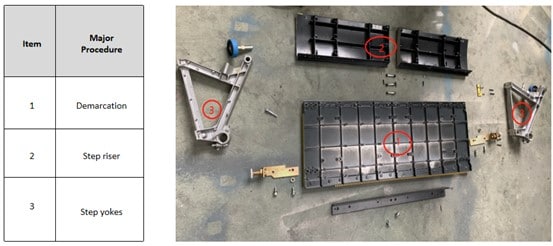

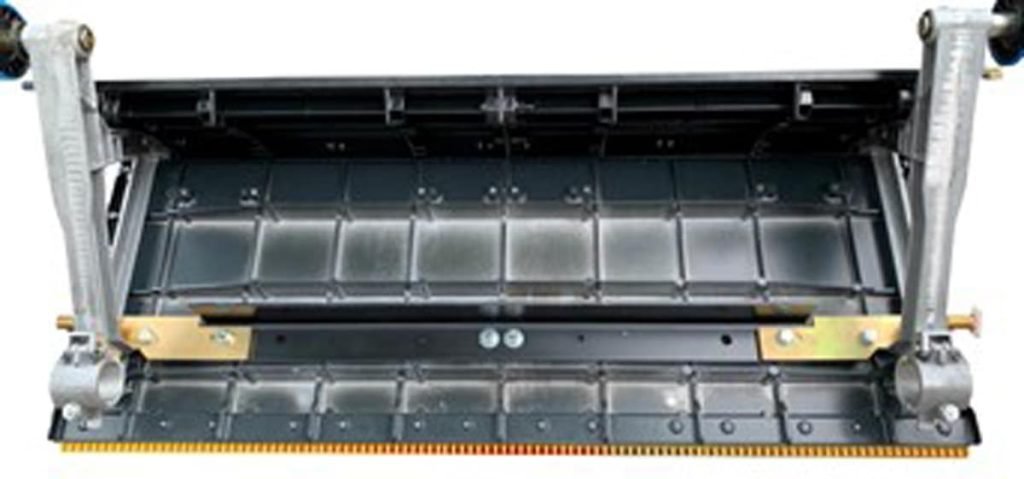

Innanzitutto, il cliente fornisce un vero esempio di passaggio, come illustrato qui.

Successivamente, le parti campione vengono rilevate mediante l'uso di uno scanner 3D.

L'immagine può ora essere manipolata in un computer.

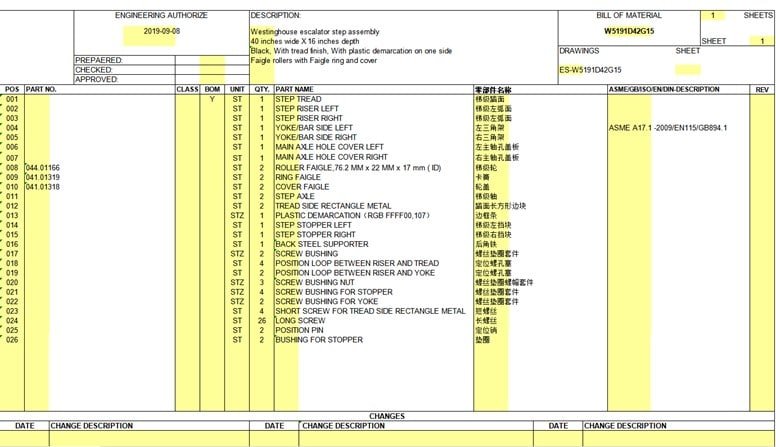

I dati sono pronti per la sua prima proposta di pressofusione.

Segue un'analisi del flusso dello stampo.

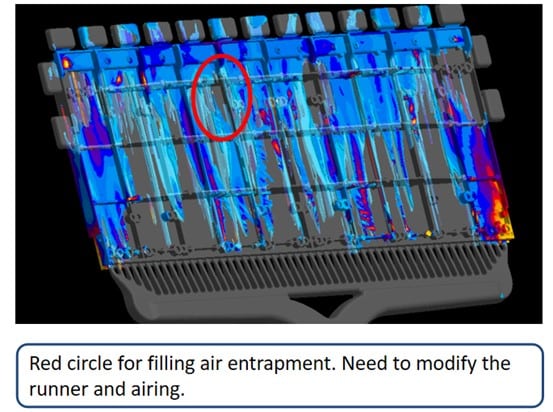

Quindi, il processo di riempimento e le analisi di intrappolamento dell'aria.

Seguito da una traccia della temperatura.

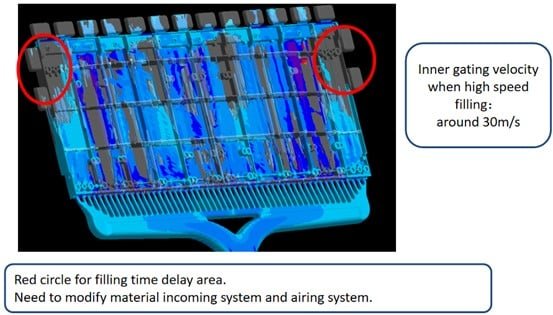

Quindi, l'analisi della velocità.

Conclusioni

Le analisi di ingegneria assistita da computer (CAE) di cui sopra si basano sulla progettazione del canale e della saracinesca di scarico delle scorie della versione A-0, che ha ovviamente riscontrato problemi di temperatura e velocità di riempimento, nonché la comparsa di intrappolamento d'aria.

Soluzioni

1. Rivedere le dimensioni dell'ingresso del materiale; aumentare le saracinesche di scarico delle scorie

2. Migliora il sistema di controllo della temperatura dello stampo per l'area a bassa temperatura

3. Modificare le dimensioni del cancello interno per aumentare la velocità di passaggio dell'alluminio liquido fuso

Produzione

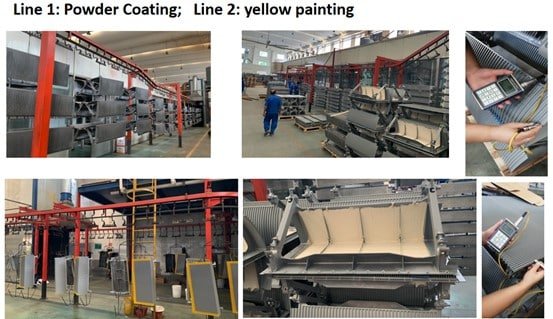

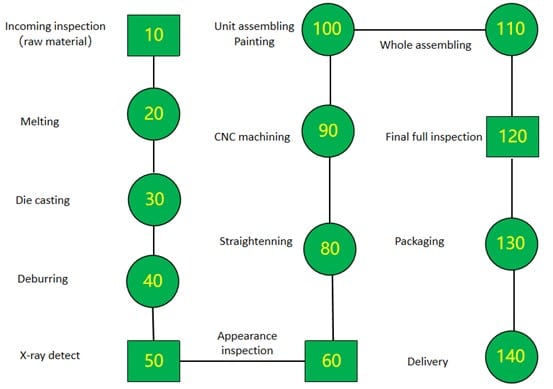

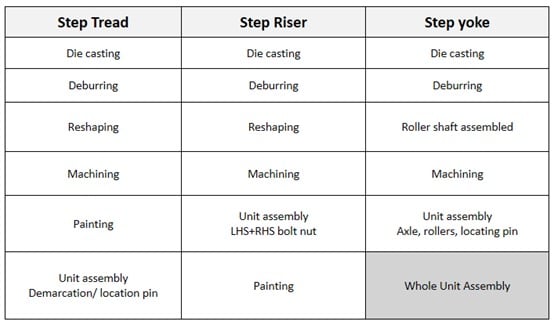

Ora parleremo del processo di produzione.

Nota: In laboratorio, il prodotto finale assemblato viene testato per la conformità ad ASME A17.1-2009, Sec 6.1.3.5, Sec 6.1.3.9.4, Sec 6.1.3.10.4, come prescritto dalla procedura di test Sez 8.3.11. 115. Questi test devono essere conformi alla EN 8.2.2.1.1 Sezione 007 e devono essere conformi a APTA RT-RP-FS-02-2.04-Sec XNUMXB per scale mobili pesanti.

L'ispezione del primo articolo prevede la consegna di campioni di passaggio dalla prima produzione di prova al cliente per la prima ispezione. Se approvato, la produzione in serie procede.

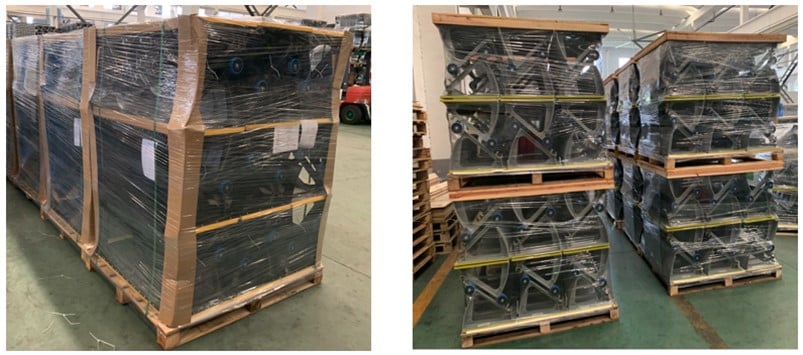

Infine, le parti di produzione approvate vengono imballate e spedite al cliente.

Billy Rong, direttore generale di ES Escalator & Elevator Parts Co., Ltd., ha una grande esperienza nella produzione, progettazione e vendita tecnica di ascensori e componenti.
