Rivoluzionare i sistemi di porte per ascensori

Presentazione dei moderni operatori lineari per porte

di LJ Blaiotta

I sistemi di porte per ascensori sono fondamentali per la sicurezza dei passeggeri, l'efficienza operativa e la conformità ai rigorosi codici di settore. In qualità di presidente di Columbia Elevator, società affiliata a US Door Equipment Corp. (USDE), sono entusiasta di condividere come i nostri sforzi congiunti stiano rimodellando il mercato statunitense con innovative apparecchiature per l'azionamento delle porte.

Il ruolo degli operatori delle porte nei sistemi di ascensori

Gli operatori delle porte dell'ascensore, montati sulla cabina, svolgono la funzione essenziale di aprire e chiudere le porte di cabina e di piano a ogni piano. Grazie alla frizione, gli operatori delle porte assicurano il corretto aggancio con le apparecchiature delle porte di piano (rulli di presa e interblocchi) per sbloccare le porte di piano e sincronizzarne il movimento con quelle di cabina. Gli interblocchi di sicurezza, sia per le porte di cabina che per quelle di piano, mantengono l'integrità della catena di sicurezza elettrica, impedendo il movimento dell'ascensore a meno che tutte le porte non siano chiuse e bloccate in modo sicuro.

I sistemi tradizionali, pur essendo affidabili, si basano su principi meccanici obsoleti. Il sistema "armonico", ad esempio, utilizza una porta a pendolo per collegare i bracci e controllare il movimento. Questa progettazione richiede precise regolazioni manuali per perfezionare il movimento della porta, un approccio che può portare a inefficienze e problemi di sicurezza.

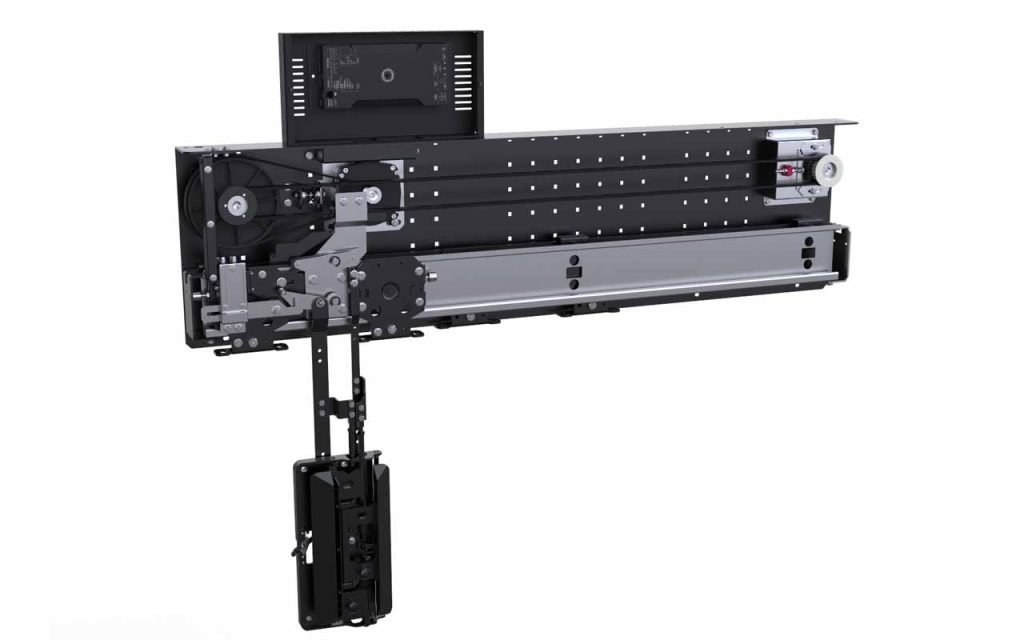

Operatori per porte lineari USDE “Robusta” e “Premium-NA”

Invece di utilizzare le armoniche classiche per controllare il movimento delle porte, USDE offre due moderni operatori lineari per porte progettati per diverse esigenze del mercato degli ascensori commerciali: Robusta e Premium-NA.

Robusta è pensato appositamente per il mercato della modernizzazione, integrandosi perfettamente negli spazi delle apparecchiature preesistenti, precedentemente progettati per sistemi armonici. Il suo design consente una facile sostituzione in installazioni esistenti, mantenendo la compatibilità con le configurazioni precedenti e introducendo al contempo i vantaggi della tecnologia avanzata degli operatori lineari. Robusta è ideale per il retrofitting degli ascensori senza richiedere modifiche strutturali significative, il che lo rende una scelta versatile ed economica.

Premium-NA, d'altra parte, è progettato per il mercato delle nuove costruzioni. Questa soluzione semplificata per l'azionamento delle porte elimina la necessità di spazio aggiuntivo e di attrezzature tradizionalmente richieste dai sistemi armonici, come bracci di collegamento delle porte, frizioni e rulli di presa. Spostando la frizione e i rulli di presa sul binario di sospensione anziché sul retro delle porte, Premium-NA riduce lo spazio tra il retro della porta di cabina e il retro della porta di piano alla sola luce di scorrimento. Questa innovazione consente ad architetti e progettisti di ridurre al minimo lo spazio destinato ai vani ascensore, massimizzando la superficie calpestabile negli edifici.

Il design di Premium-NA elimina inoltre la necessità di un rivestimento posteriore sia per le porte di piano che per quelle di cabina, che in passato fungeva da superficie di montaggio per le apparecchiature armoniche. Questa struttura a "parete singola" riduce significativamente la massa della porta, consentendo velocità di chiusura più elevate pur rimanendo entro i limiti di energia cinetica stabiliti dalle normative di sicurezza. Questa riduzione della massa della porta è particolarmente vantaggiosa nelle costruzioni di grattacieli, dove un funzionamento più rapido delle porte influisce direttamente sui tempi di percorrenza dell'ascensore tra i piani, riducendo i tempi di attesa dei passeggeri.

Le porte Premium-NA dell'USDE sono inoltre pienamente compatibili con i sistemi di ingresso PE4 di Columbia, consentendo una perfetta integrazione con progetti architettonici avanzati. Ciò include configurazioni di piano specializzate, come traversi PE4 nelle hall o rivestimenti decorativi in ​​alcuni piani, combinate con ingressi Premium-NA completi, standard ed economici, ai piani standard. Come Robusta, anche Premium-NA è dotato di un controller intelligente che utilizza un circuito di feedback chiuso per ottimizzare le prestazioni a ogni piano, garantendo al contempo la piena conformità alle normative di sicurezza.

La piattaforma Elevantis: un'iniziativa di proprietà intellettuale condivisa

La joint venture Columbia/USDE si basa su una piattaforma di proprietà intellettuale condivisa chiamata Elevantis. Questo quadro collaborativo consente a entrambe le aziende di mettere a fattor comune le proprie competenze e innovazioni, creando soluzioni all'avanguardia nei sistemi di porte per ascensori. Sfruttando Elevantis, Columbia e USDE garantiscono che le loro tecnologie rimangano all'avanguardia nel settore, offrendo affidabilità, sicurezza e prestazioni per progetti di modernizzazione e nuove costruzioni.

Presentazione di DoorLink: una rivoluzione nella tecnologia dei controller per porte

Attraverso la nostra piattaforma IP condivisa, Elevantis, siamo lieti di annunciare che tutti i nuovi operatori per porte Premium e Robusta saranno forniti con l'innovativo azionamento per porte Elevantis "DoorLink" a partire dall'estate 2025. DoorLink offre ai meccanici degli ascensori un controllo senza pari sul comportamento dell'operatore per porte, con la completa manipolazione dei parametri tramite un'interfaccia Bluetooth, rivoluzionando il modo in cui vengono effettuate le regolazioni.

Sono finiti i giorni in cui bisognava salire sopra la cabina per regolare manualmente i dip switch, i potenziometri o collegare uno strumento di programmazione. Con DoorLink, tutte le regolazioni vengono effettuate in modalità wireless da uno smartphone, consentendo al meccanico di rimanere in sicurezza all'interno della cabina o nel corridoio di piano. Questa posizione privilegiata garantisce una visione chiara delle porte di cabina e di piano mentre funzionano all'unisono, semplificando la risoluzione dei problemi e la messa a punto.

DoorLink è inoltre completamente compatibile con i protocolli discreti e CAN e può azionare sia motori asincroni che a magneti permanenti tramite un alimentatore che accetta ingressi da 110 V CA a 230 V CA, offrendo la massima flessibilità per l'integrazione del sistema di porte per ascensori.

DoorLink non è stato sviluppato solo per migliorare i nostri nuovi prodotti fabbricati in Europa e negli Stati Uniti, abbandonando le tecnologie più datate, ma è stata anche creata una versione ridotta del dongle DoorLink, retrocompatibile con le nostre due precedenti generazioni di apparecchiature per porte (frequenza di tensione variabile 5 e VVF5+). Ciò garantisce che le installazioni esistenti possano beneficiare delle moderne funzionalità di controllo senza richiedere una revisione completa del sistema.

Una volta collegato a un vecchio azionamento per porte, il dongle consente ai meccanici di utilizzare la stessa configurazione di prossimità Bluetooth tramite i propri smartphone. Pur offrendo un numero ridotto di parametri da modificare rispetto alla tecnologia DoorLink completa dei nuovi controller per porte, offre comunque un significativo miglioramento rispetto agli strumenti di programmazione tradizionali, migliorando praticità e sicurezza.

Portare l'innovazione sul mercato

Da quando abbiamo costituito la nostra joint venture con USDE nel maggio 2022, ci siamo concentrati sulla fornitura di soluzioni avanzate sia per i mercati della modernizzazione che per quelli delle nuove installazioni. Robusta si distingue non solo per la sua superiorità tecnica, ma anche per la sua compatibilità con i prodotti per ascensori architettonici di Columbia, tra cui cabine, ingressi e porte.

Premium-NA, con il suo design innovativo, rappresenta un passo avanti per i nuovi progetti di costruzione, offrendo ad architetti e sviluppatori un potente strumento per ottimizzare la disposizione degli edifici e ridurre i costi di costruzione, migliorando al contempo le prestazioni degli ascensori.

Combinando l'esperienza ingegneristica dell'USDE con la portata di mercato e le capacità di integrazione di Columbia, forniamo ai proprietari di edifici, ai facility manager e agli installatori di ascensori soluzioni solide e conformi alle normative che danno priorità alla sicurezza, all'efficienza e all'integrazione perfetta.

Il futuro dei sistemi di porte per ascensori

I moderni sistemi di ascensori devono soddisfare le crescenti esigenze di sicurezza, efficienza energetica e comfort dei passeggeri. Innovazioni come gli operatori lineari per porte Robusta e Premium-NA, dotati della più recente tecnologia di controllo del movimento DoorLink, dimostrano come la tecnologia possa risolvere sfide di lunga data, soddisfacendo al contempo le esigenze del mercato odierno.

Mentre guardiamo al futuro, Ascensore Columbia e l'USDE continuano a impegnarsi per promuovere il progresso nella tecnologia delle porte per ascensori. Che si tratti di modernizzazione o di nuove installazioni, il nostro obiettivo è continuare a fornire soluzioni che migliorino sicurezza, efficienza e prestazioni.
