"Tianzun"

Shenzen Uluslararası Ticaret Binası'na kurulan açık hava panoramik asansör.

Guanglai Liu, Wei Che, Xiangyang Cao, Wei Shen, Bin Yu, Zhangcheng Le

Zhejiang Giant M&E Co., Ltd., Giant Enterprises'ın gelişim geçmişine bağlı kalarak 1951 yılında kurulmuştur. Asansör ekipmanlarında 1978 yılı aşkın deneyime sahip olarak 40 yılında asansör üretmeye başlamıştır. 2005 yılında asansör bileşeni işine girmiş ve 2007 yılında Giant M&E Co., Ltd.'yi resmen kurmuştur. Ünlü tasarım yetenekleri ve benzersiz süreç becerileriyle panoramik kabinler, dekoratif kabinler, cam kapılar, yangına dayanıklı kapılar, ev asansörleri ve teknik çözümler sunmaktadır. Bazı ürünler yabancı ülkelere ihraç edilmekte ve yerel müşteriler tarafından oldukça beğenilmektedir.

Below, your author introduces an outdoor panoramic lift produced by Giant M&E Co. - “Tianzun.” The lift is installed on the first building of China’s reform and opening — the Shenzhen International Trade Building, with three interconnected lifts leading directly to the revolving restaurant on the top floor.

Bina, Çin'deki en eski kapsamlı süper yüksek binaydı. "Çin'deki en yüksek bina" olarak bilinir ve birçok devlet ödülü almıştır. Bina kullanıma açıldığında, asansörler yabancı bir şirketten geldi.

Kıyı bölgesinde yer alması, asansörün açık bir şaftta çalışması ve yıllarca süren rüzgar, yağmur ve güneşe maruz kalması nedeniyle cazibesini yitirdi. Daha sonra sahibi asansör için bir yenileme talebinde bulundu. Ürün tedarik sıkıntısının yaşandığı bir çağda, işlevsel memnuniyet ilk unsurdur. Ancak günümüzün son derece rekabetçi pazarında, ürün görünümü, fiyatı, kalitesi ve hizmeti ürün kalitesini yansıtan vazgeçilmez faktörlerdir. Yolcularla “sıfır mesafe teması” sağlayan asansör kabini, bu projenin uygulanmasında anahtar haline geldi.

Kabin, üretici adına firmamız tarafından sorumludur. Görevi aldıktan kısa bir süre sonra mühendislerimiz sahayı hazırlar.

Bina duvarı, çok özel bir hacim duygusuna sahip birkaç trapezoidal geometrik dikey yapıdan oluşur ve insanlara ciddi ve atmosferik bir his verir. En üst kat, turistlerin yemek yemesi ve gezmesi için ideal bir yer olan dairesel dönen bir restorandır. Asansörün ana parametreleri Tablo 1'de gösterilmiştir:

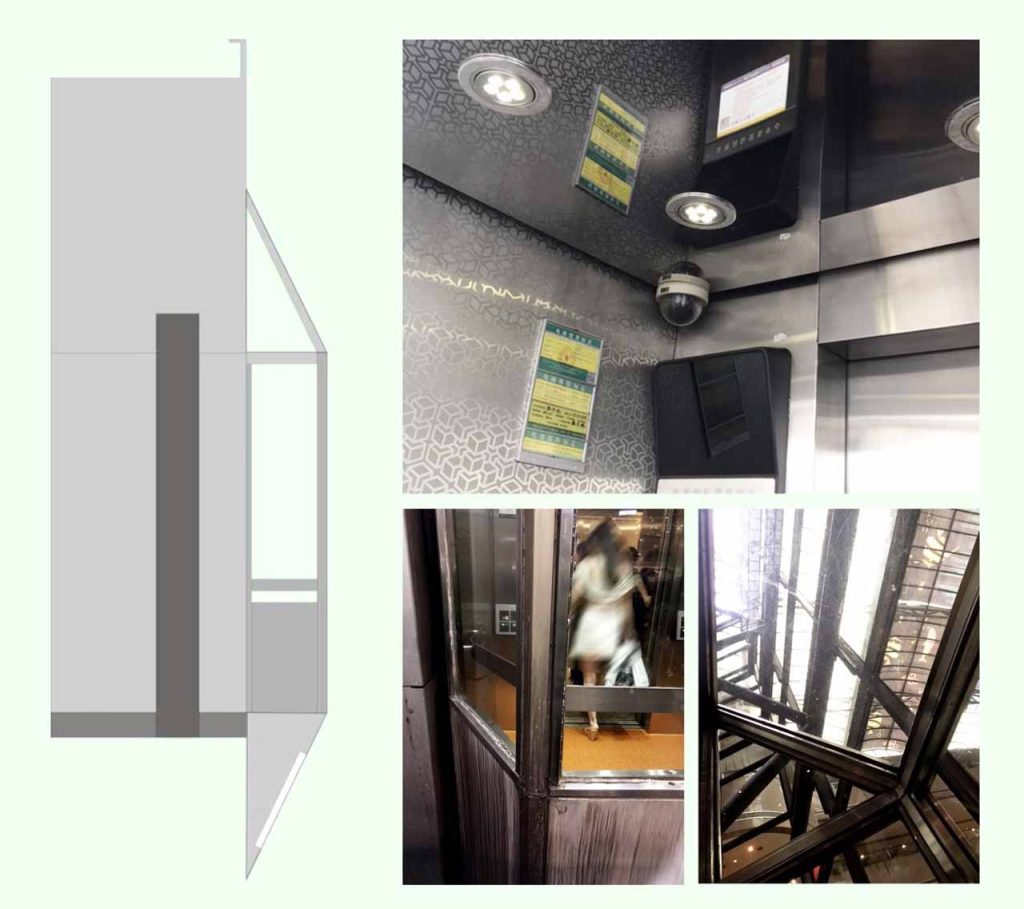

Eski Kulübelerin Analizi (Şekil 1)

Asansör elmas şaftın düzenini takip eder ve kabinin dış kapağı dikdörtgen bir kutudan ve iki eğimli üçgen prizma geometrisinden oluşur. Yukarı kapağın eğimli yüzü camdan yapılmıştır. Dış ortama uzun süreli maruz kalması nedeniyle, genellikle doğrudan güneş ışığına maruz kalır ve bu da ciddi toz birikmesine neden olur. Bölme camının etrafındaki çerçeveler çerçevelerle sabitlenir ve sütunlar ve çapraz kirişler yatay ve dikey olarak çaprazlanır. Güneş ışığına ve yağmura maruz kalmayı önlemek için, gezi ve sürüş deneyimini büyük ölçüde etkileyen birden fazla cam tutkalı katmanı uygulandı.

Alçak kapak, alan olarak çok büyük olan ve çıkarılabilir yapılarla sabitlenemeyen akrilik panellerle donatılmıştı. Zamanla, güneş ışığına maruz kalmaları nedeniyle ciddi şekilde deforme oldular ve lamba bakımını daha da zorlaştırdılar. Bir lamba kırıldığında, alçak kapağın görsel güzelliği büyük ölçüde azalır. Yerinde yaptığımız inceleme sırasında, iki asansörün alçak bölümündeki bir lamba arızalanmıştı. Alçak tavan, şaftın yükseklik alanını etkili bir şekilde kullanmıyordu ve insanlara bir baskı hissi veriyordu. Korkuluk ile etek arasında belirli bir yükseklik boşluğu vardı, bu bazı yolcular için korkuyu artırabilir ve görünüm çok dağınıktı.

Yeni Asansör Kabininin Endüstriyel Tasarımı (Şekil 2)

Yerinde incelemeden sonra, orijinal asansörlerin dezavantajlarını en aza indirmek ve endüstriyel tasarım ve süreç uzmanlığımızı teste tabi tutmak istedik. Binanın genel tasarımı blok yüzeyler tarafından domine ediliyor ve iç mekan, zarif ve lüks özelliklerini yansıtan dairesel dönen bir restoranın unsurlarını içeriyor. Gün boyunca, asansör kabini parlak bir şekilde parlamak için güneş ışığının kırılmasını kullanır. Geceleri, asansör kabini, göz kamaştırıcı ve göz alıcı olan dış aydınlatmanın yardımıyla çalışır ve ister gündüz ister gece olsun, Shenzhen'in hareketli kentsel alanında güzel bir manzara oluşturur. Asansörlerin temel bir özelliği, perde duvarı olmayan açık bir şaftta çalışmaları ve en üst kata yüksek bir hızla ulaşmalarıdır. Bu nedenle, asansör kabininin tasarımı, yağmur direnci, güneş koruması ve deniz iklimi korozyonunun özelliklerinin yanı sıra bakım sırasında güvenlik ve rahatlığı da hesaba katmalıdır.

Endüstriyel tasarımcılarımız proje için kabin çözümleri tasarladı. Bunlar arasında, Şekil 1'de gösterildiği gibi, "Tianzun" çözümü en çok oyu ve oybirliğiyle takdiri aldı. Yaratıcı özellikleri şunlardır:

İlham Kaynağı

"Tian Zun" ismi "Zun" anlamına gelir, eski bir Çin aristokrat şarap kabıdır. "Tianzun" ismi, sadece doğrudan bulutların içine yerleştirilmiş bir sedanı sembolize etmekle kalmaz, aynı zamanda şarabın pürüzsüz içilmesine olanak tanıyan dönen bir restoranın benzersiz iş özelliklerini de birleştirir. Önemli olan, asansör kabininin dış tasarımının eski bir şarap kabına benzemesidir.

Asansör İnşaat Düzeni

Amaç, mevcut şaft koşullarını etkilemeden yapıyı tamamen korumak ve görünümünü binanın dış duvar stiliyle uyumlu hale getirmekti.

Tasarım Konsepti

Spor kabin dış tasarım konseptini ödünç alan kabinin genel şekli, kabinin yüksek hızlı çalışması sırasında hava akışı direncini etkili bir şekilde azaltabilen, sürüş deneyimini daha kararlı ve konforlu hale getiren aerodinamiktir. Ayrıca yağmur suyunu hızla yönlendirebilir ve yağmur ve nem geçirmez işlevleri geliştirebilir. Kabinin yaratıcı tasarımı, yolcuların dış dünya ile sıfır mesafeli temas kurmasını sağlayan bir kabin tavan penceresine sahip olacak şekilde tasarlanmıştır. Asansör standartlarının sınırlamaları nedeniyle, asansör cam tavan penceresi tasarımı uygulama süreci sırasında iptal edildi.

Kabin Tasarımı

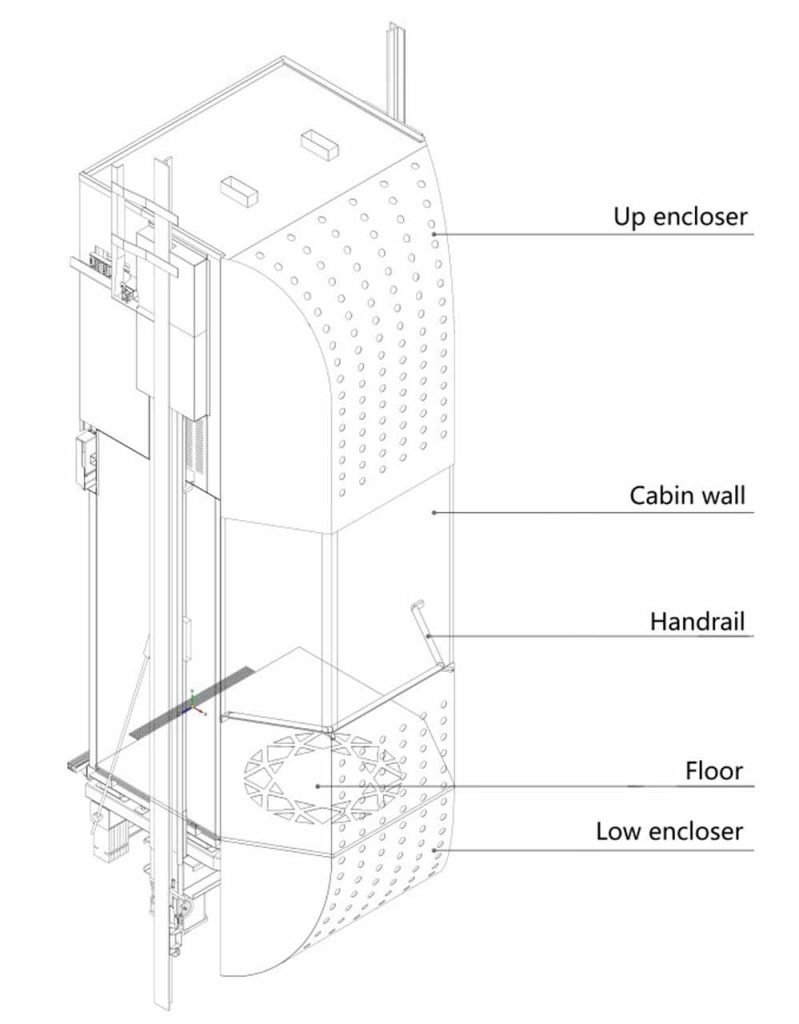

Her bir bileşenin açıklaması Şekil 3'te gösterilmiştir.

Yukarı ve Alçak Muhafaza

Elmas şeklindeki şaftta, mukavemet ve yumuşaklığı dengelemek için asansör tasarımı, elmas şeklindeki kenarların yukarı ve aşağı uçlarını eliptik yaylar aracılığıyla keserek iki zarif dış muhafaza elde eder. Malzeme tasarımı, güneş ışığının yansıması altında çevredeki binaların cam perde duvarlarını tamamlayan ve modern ve güzel kentsel ortamı tamamlayan aynalı paslanmaz çelik kullanır. Kapağın görünümü, tüm asansör tasarımının son dokunuşu haline gelir. Üst kabin duvarı, klima, kabin tavan kasnakları ve kılavuz pabuçları yerleştirmek için bir boşlukla donatılmıştır ve bakım personelinin güvenli ve rahat bir şekilde çalışmasını sağlarken aynı zamanda koruyucu bir çit görevi görür. Alçak kapak, alçak eteğin yüksekliğini artırmak için yarı yüksek bir görüntüleme yüzeyi kullanır ve bu da yukarı ve alçak dış muhafaza arasında simetrik bir ilişki oluşturarak görünümü temiz hale getirir. Minimalist görünüm yalnızca estetik kaygılara değil, aynı zamanda deformasyonu, ayrılmayı ve su birikimini önlemek için kaynak dikişlerini en aza indirmeye de dayanmaktadır. Yukarı ve alçak muhafazalar bir bütün olarak kaynaklanır ve cilalanır.

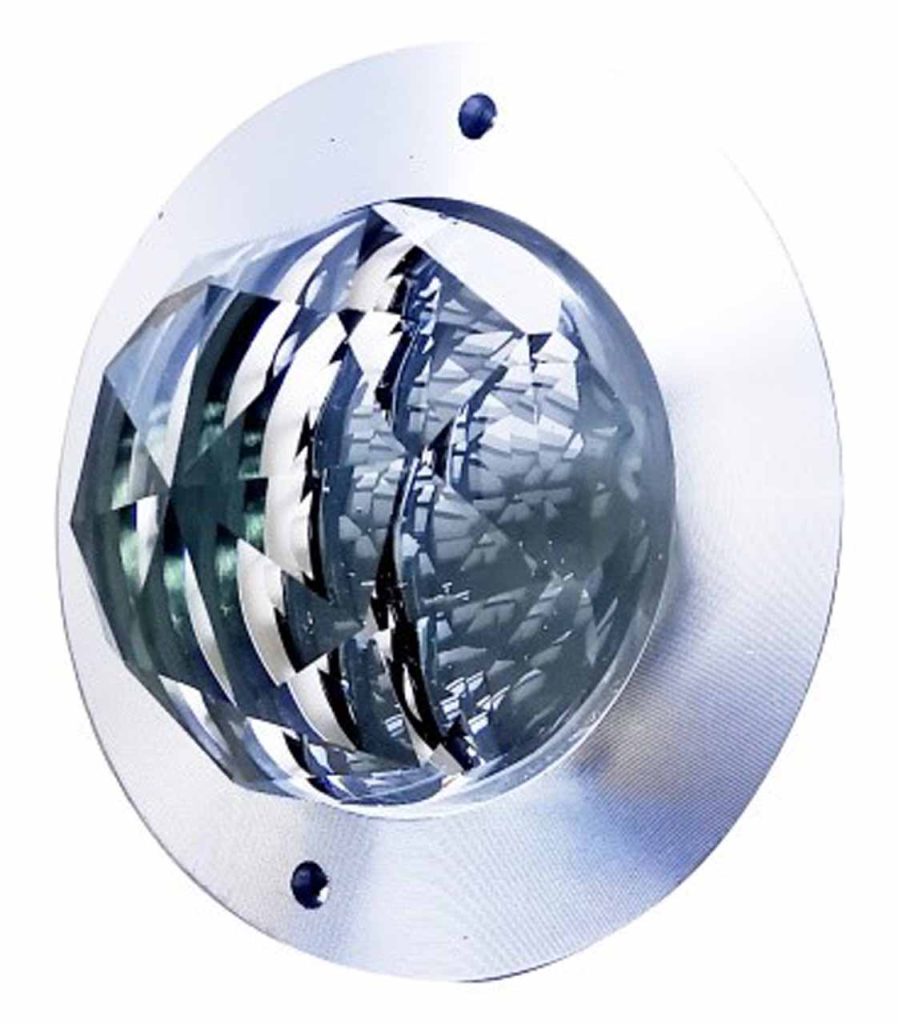

Yukarı ve aşağı lambaların benzersiz özellikleri vardır ve dairesel lamba sütununun altı şerit ışık kullanması planlanmıştır. Ancak teknoloji, bakım ve proje ilerlemesindeki kısıtlamalar nedeniyle tüp ışık şemasına değiştirildi. Spot ışıkları (Şekil 4), diziler aracılığıyla ışık şeritleri oluşturur, bu yalnızca sac metal işlemeyi kolaylaştırmakla ve alt tabakanın sağlamlığını sağlamakla kalmaz, aynı zamanda su geçirmezliği ve bakımı da kolaylaştırır. Bir veya iki spot ışığı kırılsa bile, uzaktan bakıldığında genel aydınlatma etkisini etkilemez. Asansör yukarı ve aşağı çalıştığında, spot ışıkları doğal olarak ışık şeritlerine dizilir ve insanlara akan bulut ve su hissi verir. Her elmas şeklindeki spot ışığı parlak bir ışık yayar ve asansörün gece gökyüzünde göz kamaştırıcı görünmesini sağlar.

Kabin Duvarı

Yan kabin duvar tasarımı, sanatsal cam ve LED ışık şeritleri kullanarak lüks özel mağazaların dış duvar tasarımından öğeler alır. Kabin iç kısmının parlaklığını artırarak tüm kabini hem içeride hem dışarıda şeffaf ve güzel hale getirir. Asansör kabininin dış tarafı önceden monte edilmiş paslanmaz çelik kapak plakalarıyla donatılmıştır. Asansör kabinini daha özlü hale getirmek için ön duvarda entegre bir döner kontrol paneli kullanılır.

Elbandı montajı yapılır

Korkuluk, hassas arayüz ve kurulum sağlamak için yeni bir teknolojik çözüm benimser. Özel yüzey işlemi sayesinde parmak izlerini ve ter lekelerini hızlı ve otomatik olarak ortadan kaldırabilir. Panoramik eteğin yüksekliğini artırmak, yolcuların yükseklik korkusunu ve rahatsızlığını ortadan kaldırmakla kalmaz, aynı zamanda korkuluk yerleşimini daha makul hale getirir.

Tavan ve Zemin Tasarımı

Döner restoran binanın imza niteliğindeki bir özelliğidir, bu nedenle dairesel restoranın kuşbakışı görünümü tavan ve zemin için yaratıcı ilham kaynağı olmuştur. Bu dairesel tasarım, altıgen bir yapıya yerleştirilmiş bir restoran totemi gibidir. Merdiven tasarımı yalnızca ışıkların bakımını ve değiştirilmesini kolaylaştırmakla kalmaz, aynı zamanda üst yapıyı da zenginleştirir. Bu nedenle, asansör kabininin dış tasarımı binanın dış cephesinin yapısal formuna hitap eder. İç tasarımı, binanın en üst katının mimari stiliyle uyumludur.

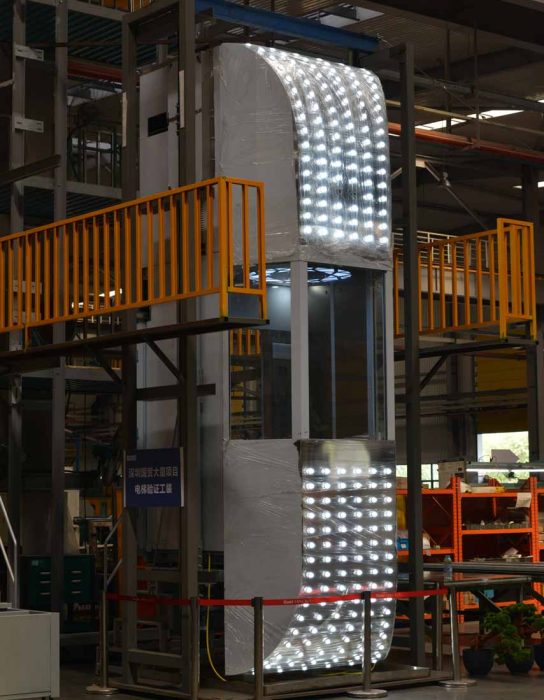

Dışarıdan içeriye, bu plan bu bina için benzersiz asansör kabini tasarımını gerçekleştirmek üzere bir araya geldi. Tüm görünüm efektleri akıllı yapı ve sıkı işçilikle elde edildi. Yukarıdaki tüm hedeflere sorunsuz bir şekilde ulaşılmasını sağlamak için teknoloji, süreç, test ve kalite mühendisleri bir dizi fabrika deneme üretimi, yerinde simülasyon ve test doğrulama çalışması gerçekleştirdi. Projenin temel noktaları şunlardır:

• Kabin duvarı için su yönlendirme ve drenaj şemalarının tasarımı
• Kabin çatısının tepesindeki çelik tel halat ve makaranın yağmur geçirmez ve suyu yönlendiren tasarımı
• Kontrol sistemi ile bağlantı, asansörün baz istasyonuna ulaşması için drenaj tasarımı
• Asansör kabininin her bir bileşeni için malzeme seçimi, korozyon önleme, asit ve alkali direnci performansını etkiler
• Asansör kabinindeki panoramik camın yağmur geçirmez tasarımı
• Kabinin içinde ve dışında ışık değiştirme işlevini yerine getiren su geçirmez ışıklar geliştiriliyor
• Tavan aşağı doğru çevrilebilirken aynı zamanda ışık değiştirme ve kabin çatısı kaçış pencerelerinin işlevlerini de yerine getirir
• Büyük ayna paslanmaz çeliklerin yerinde montajı ve korunması

“Tianzun” nihayetinde yüksek kalite gereksinimleriyle teslim edildi, Uluslararası Ticaret Binası'nın güzel manzarasının bir sanatı haline geldi ve müşterilerden büyük övgü aldı.
