Asansör boşluklarında fiberglas donatı kullanımı

Bu Okuyucu Platformunda, yazarınız faydaları, zorlukları ve uygulamaları ele alıyor.

Patrick Morrissey tarafından

Giriş

İnşaat malzemeleri dayanıklılık, güvenlik ve sürdürülebilirlik taleplerini karşılamak üzere geliştikçe, fiberglas veya Cam Elyaf Takviyeli Polimer (GFRP) donatı çubukları, geleneksel çelik donatıya uygulanabilir bir alternatif olarak ortaya çıkmıştır. Dikkat çeken özel bir uygulama alanı ise, zorlu koşullar altında uzun vadeli bütünlüğünü koruması gereken kritik yapısal bileşenler olan asansör boşluklarında fiberglas donatı çubuklarının kullanımıdır.

GFRP Donatı Nedir?

GFRP donatı, reçine matrisine gömülü yüksek mukavemetli cam elyaflarından yapılmış kompozit bir malzemedir. Çelik donatının aksine, korozyona dayanıklı, hafif ve elektriksel olarak iletken değildir. Bu özellikleri, çeliğin bozulmasının veya elektromanyetik girişimin endişe kaynağı olduğu ortamlarda onu özellikle cazip hale getirir.

Asansör boşlukları neden gerekli?

Asansör boşlukları, benzersiz yapısal ve çevresel zorluklar sunar. Bunlar şunlardır:

• Yeraltı suyundan veya yoğuşmadan kaynaklanan yüksek nem ve rutubete maruz kalma
• Bakım ve onarım için erişim sınırlı.
• Uzun hizmet ömrü beklentisi (50 ila 100 yıldan fazla)
• Modern asansör sistemlerinde elektromanyetik girişime duyarlılık

Geleneksel çelik donatı, güçlü ve yaygın olarak kullanılsa da, özellikle yer altı veya yetersiz havalandırılan kuyularda korozyona karşı hassastır. Korozyon çatlamaya, ufalanmaya ve nihayetinde maliyetli onarımlara yol açabilir.

Asansör boşluklarında GFRP donatısının avantajları

Asansör boşluklarında GFRP donatı çubuklarının kullanımının birçok avantajı vardır. Bunlar şunlardır:

• Korozyon Direnci: Fiberglas donatı çubukları, yüksek nem, klor maruziyeti veya yeraltı suyu sızması gibi agresif ortamlarda bile paslanmaz veya korozyona uğramaz. Bu, asansör boşluklarının kullanım ömrünü önemli ölçüde uzatır.

• Hafif ve Kolay Kullanım: Fiberglas çubuklar, çelikten yaklaşık dört kat daha hafiftir, bu da taşıma ve montaj çabasını azaltır. Bu, özellikle dar alanlı şaft inşaatlarında faydalıdır.
• Elektromanyetik Nötrlük: Çelikten farklı olarak, fiberglas donatı çubukları iletken ve manyetik değildir. Bu, asansör kontrol sistemleri, sensörler ve iletişim ekipmanlarıyla etkileşimi en aza indirir; bu da akıllı binalarda giderek daha önemli bir faktör haline gelmektedir.
• Yüksek Çekme Mukavemeti: Fiberglas donatı çubukları, çelikten 2 kat daha yüksek çekme mukavemetine sahiptir ve bu da onları betonarme yapılarda çekme kuvvetlerine karşı koymak için uygun hale getirir.
• Azalan Bakım Maliyetleri: Korozyon kaynaklı bozulmayı ortadan kaldırdığı için, fiberglas donatı çubukları uzun vadeli bakım ve onarım maliyetlerini düşürerek, bir binanın ömrü boyunca maliyet etkinliği sağlar.

Fiberglas takviyeli donatı, 30 yılı aşkın süredir betonarme yapılarda kullanılsa da, ilk ve en önemli kullanım alanı, metal donatının kullanılamadığı tıbbi tarayıcılar gibi uygulamalar ve sıfır korozyonun gerekli olduğu kritik uygulamalardı. Peki, GFRP donatının neden geleneksel metal donatının yerini tamamen almadığını merak edebilirsiniz. Yakın zamana kadar bunun nedenleri şunlardı:

• GFRP, geleneksel inşaat demirinden daha pahalıydı, ancak şimdi daha ucuz.
• Tüm bükümlerin fabrikada yapılması gerekiyor.
• GFRP, her durumda geleneksel donatı çubuklarının yerini otomatik olarak alamaz.

Diğer nedenler şunlardır:

• Değişim bire bir değildir.
• Donatı gereksinimlerinin yeniden tasarlanması ele alınmalıdır.
• Amerikan Beton Enstitüsü, GFRP'yi çoğu uygulama için alternatif bir malzeme olarak ancak yakın zamanda listeye dahil etti.

Yapısal Stabilizasyon ve Güçlendirme

Beton ve yığma yapı elemanları, yapısal eksikliklere, tasarım hedeflerine ve gerekli güçlendirme seviyesine bağlı olarak, hem Elyaf Takviyeli Polimer (FRP)/Karbon Elyaf Takviyeli Polimer (CFRP) hem de Elyaf Takviyeli Çimento Matris (FRCM) çözümlerini içeren gelişmiş kompozit güçlendirme sistemleri kullanılarak güçlendirilebilir. Kompozit malzemeler, ilk olarak köprü kolonlarının depreme karşı güçlendirilmesi gibi uygulamalar için inşaat mühendisliğinde kullanılmaya başlanmış ve geleneksel çelik kaplamaya pratik bir alternatif sunmuştur. Zamanla mühendisler, bu yüksek performanslı sistemlerin mevcut binalarda ve altyapıda çok çeşitli yapısal eksiklikleri gidermek için kullanılabileceğini fark etmişlerdir.

Günümüzde hem FRP hem de FRCM sistemleri, özellikle yapısal güçlendirme çalışmalarının sınırlı aksama, kısıtlı erişim ve ek kalınlık ve ağırlığın dikkatli kontrolü ile gerçekleştirilmesi gereken projelerde verimli, hafif ve son derece etkili güçlendirme çözümleri sunmaktadır. Bu faktörlerin tümü, asansör sektöründe (kuyular, makine daireleri, katlar, döşemeler, duvarlar ve ilgili destek yapıları dahil) sıklıkla büyük önem taşımaktadır.

FRP ve FRCM sistemleri şunlardır:

• Taşıması ve şantiyede kullanımı kolaydır; bu da erişimi zor, dar alanlara veya kısıtlı çalışma alanlarına sahip binalarda önemli bir avantajdır.
• Yüksek mukavemet-rijitlik-ağırlık oranlarıyla bilinen bu malzemeler, mühendislerin önemli miktarda ek ölü yük getirmeden anlamlı yapısal iyileştirmeler elde etmelerini sağlar.
• Malzeme açısından çok incedirler, fazla yer kaplamazlar ve yapıya çok az ağırlık katarlar; bu da boyut kısıtlamalarının kritik olduğu durumlarda önemli bir avantajdır.

Hem FRP hem de FRCM takviye sistemleri, mevcut şekil ve geometrilere kolayca uyum sağlayabildiğinden, çok çeşitli yapısal detaylar ve düzensiz yüzeyler için uygundur. Yüksek mukavemetli fiber ağları inorganik mineral matrislerle birleştiren FRCM sistemleri, özellikle yüzey uyumluluğu, buhar geçirgenliği ve yüksek sıcaklıklardaki performansın önemli tasarım hususları olduğu beton ve duvar yüzeyleri için özellikle uygundur.

Genellikle, malzemelerin montajı için minimum erişim ve zamana ihtiyaç duyulur. Birçok durumda, bina kullanımda kalırken çalışmalar yürütülebilir, bu da sakinlere, kullanıcılara ve bina işletmecilerine verilen rahatsızlığı en aza indirir. Erişim sürelerinin sınırlı olduğu ve iş durdurma süresinin en aza indirilmesi gereken durumlar da dahil olmak üzere, dar şantiyelerde montajlar genellikle verimli bir şekilde planlanabilir.

FRP ve FRCM sistemleri kendi başlarına rekabetçi çözümlerdir. Daha geleneksel güçlendirme teknikleriyle karşılaştırıldığında, bu gelişmiş kompozit güçlendirme sistemleri, toplam kurulum maliyeti, uygulama hızı, azaltılmış iş gücü ihtiyacı ve bina kullanımında daha az aksama göz önüne alındığında, genellikle en uygun maliyetli seçenekler arasındadır. Yazarınızla daha önce yapılan ve FRCM kullanımına odaklanan "Asansör Şaftının Durumu (ELEVATOR WORLD, Mart 2023)" başlıklı Endüstri Diyaloğunu da dikkate aldığımızda, bu süreç tamamlanmış oluyor.

Su Sızıntısı Olasılığının Belirlenmesi

Birçok bina, eskiden verimli tahıl tarlaları olan araziler üzerine tasarlanmış ve inşa edilmiştir. Bu alanların çoğu, yeraltı suyu seviyelerinin dalgalandığı alçak bölgelerde yer almaktadır. İklim verilerine, jeolojik konuma ve/veya toprak sondaj araştırmalarında alınan yeraltı suyu seviyelerine bağlı olarak, bu seviyeler bir mevsim içinde 1 ila 5 fit arasında değişebilir.

Geliştiricilerin ve inşaatçıların, özellikle kurak bir mevsimde veya kuraklık benzeri koşullar altında yapılan bir toprak etüt raporuna bakıp, yeraltı suyu seviyesinin ölçüldüğü sırada 4 veya 5 fit derinliğindeki bir çukurun hidrostatik suya maruz kalmayacağını görmeleri yaygındır. Ancak hava koşulları değiştiğinde, asansör çukurunun tabanında aniden su birikmeye başlar.

Çoğu yapı yönetmeliği, asansör kuyularının içine yeraltı suyunu toplamak için dahili su toplama çukurları inşa edilmesine izin vermez. Bunun nedeni, bu tür yeraltı sularının petrol kirliliğine maruz kalmasının yaygın olması ve genellikle toplandıktan sonra mekanik pompalarla yağmur suyu drenaj sistemine aktarılmasıdır.

Asansör kuyusunun yeraltı suyu seviyesine 1,5 metre (5 ft) mesafede olması durumunda dikkate alınması gereken bazı yönergeler şunlardır:

• Asansör kuyusunu her zaman yerinde dökme beton kullanarak yapın.
• Tüm inşaat derzlerinde su yalıtım bandı kullanın.
• Zemin/temel altına ve duvarlara su geçirmez bir membran döşeyin.
• Kuyu inşa edildikten sonra hidrolik şaftların delinebileceğini unutmayın; su yalıtım membranını dış şaft silindirlerine bağlamak biraz planlama gerektirir.

Asansör Kuyularının Su Geçirmez Derz Dolgusu

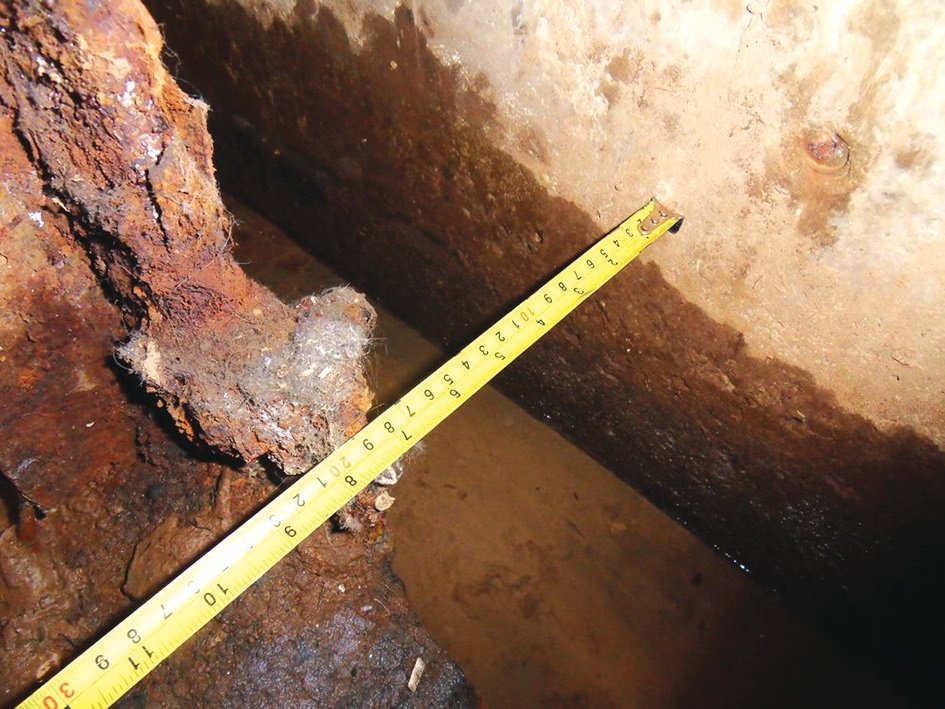

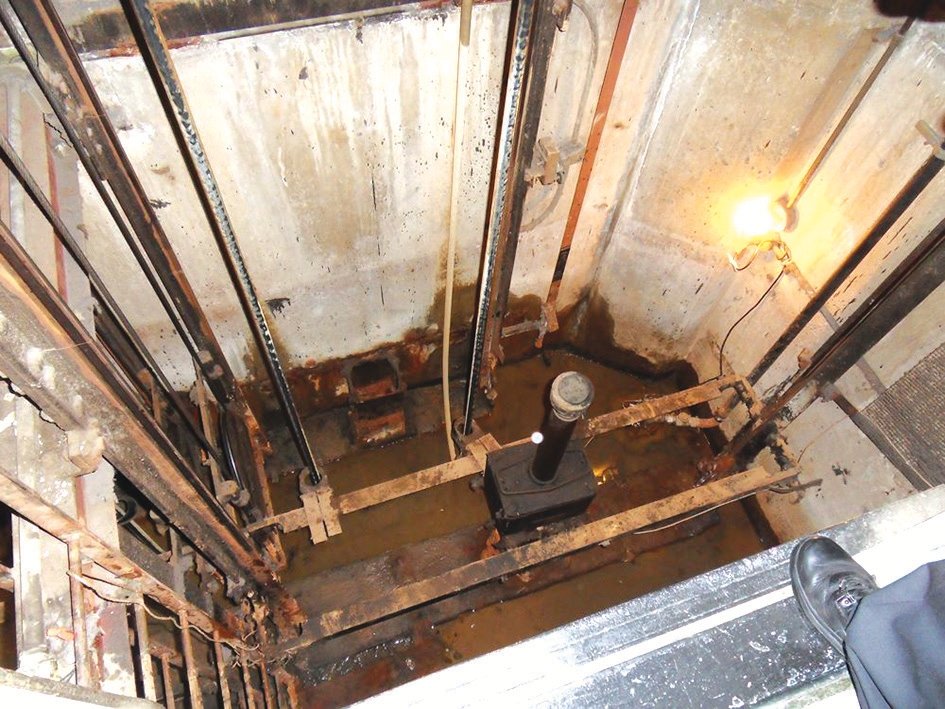

Asansör kuyuları, su sızıntısı söz konusu olduğunda bir binanın en savunmasız alanlarından biridir. Yapının en alçak noktasında ve genellikle yeraltı su seviyesinin altında bulunan asansör kuyuları, düzenli olarak hidrostatik basınca ve yeraltı suyu sızıntısına maruz kalır.

Sonuç olarak, bu yapılar ekipman hasarına, korozyona, küf oluşumuna, güvenlik tehlikelerine ve maliyetli işletme duruşlarına neden olabilecek sızıntılara karşı oldukça hassastır. Su geçirmez derz dolgusu, bu zorluklara kanıtlanmış, uzun vadeli bir çözüm sunar.

Uygun su yalıtımı yapılmadığı takdirde, asansör kuyusuna su sızması yapısal bozulmayı hızlandırabilir ve asansörün kritik bileşenlerini tehlikeye atabilir. Su girişine erken müdahale etmek, hem yapının korunması hem de asansör sisteminin güvenilirliği için çok önemlidir.

Asansör kuyusu sızıntısı hem rahatsız edici hem de önemli bir maliyet artırıcı unsur olabilir. Yeraltı suyu asansör kuyusuna sızıp hidrolik sıvılarla karıştığında, kirlenmiş suyun pompalanarak tehlikeli atık olarak bertaraf edilmesi gerekir. Bu durum sadece iyileştirme ve bertaraf maliyetlerini artırmakla kalmaz, aynı zamanda bina sahiplerini mevzuat uyumluluğu risklerine ve sistemin uzun süre çalışmamasına da maruz bırakır.

Asansör kuyularında su sızıntısının yaygın nedenleri

Asansör kuyularındaki sızıntıların çoğu aşağıdaki koşullardan bir veya daha fazlasından kaynaklanır:

• Döşeme-duvar arayüzünde veya duvar köşelerinde oluşan soğuk derzler
• Beton duvarlarda veya döşeme plakalarında oluşan çatlaklar
• Asansör pistonlarının etrafındaki çatlaklar
• Dış cephe su yalıtımı olmayan veya dış cephe su yalıtımı işlevini yitirmiş duvarlar.
• Boru ve kanal geçişleri

Çoğu durumda, su sızıntısı bu koşulların bir kombinasyonunun sonucu olabilir.

Enjeksiyonlu Derz Dolgu Nasıl Çalışır?

Enjeksiyonlu derz dolgu, suyun beton yapı içindeki hareketini durdurarak, sadece yüzey kaplamalarına güvenmek yerine, suyun geçiş yollarını kaynağında kapatır. Bu işlem, hidrofobik veya hidrofilik poliüretan reçineler veya akrilat reçineler gibi suyla reaksiyona giren polimerlerin beton içindeki çatlaklara, derzlere ve boşluklara enjekte edilmesini içerir.

Dış cephe su yalıtımı başarısız olduğunda veya mevcut olmadığında, suyla reaksiyona giren polimerler duvarın arkasına enjekte edilerek yapının dış tarafında su geçirmez bir "balon" oluşturabilir.

Basınç altında, bu malzemeler su veya alt tabakadaki mevcut nemle reaksiyona girer ve genleşerek esnek bir köpük veya jel oluşturur. Bu genleşme, harcın ince çatlaklara nüfuz etmesini, aktif sızıntıları kapatmasını ve hidrostatik basınca dayanabilen dayanıklı, su geçirmez bir bariyer oluşturmasını sağlar.

Yüzey Hazırlığı ve Sızıntı Değerlendirmesi

Enjeksiyon işleminden önce, asansör kuyusunda sızıntı yolları, çatlaklar, soğuk derzler ve duvar-döşeme geçişleri tespit edilmelidir. Enjeksiyon yöntemi aktif sızıntıları durdurmada oldukça etkili olsa da, uygun hazırlık performansı artırır. Bu genellikle yüzey temizliğini, çatlak desenlerinin haritalandırılmasını ve tespit edilen sızıntı noktaları boyunca kontrollü aralıklarla mekanik enjeksiyon portlarının yerleştirilmesini içerir.

Enjeksiyonlu Harçlama: Kanıtlanmış Bir Çözüm

Enjeksiyonlu derz dolgu, özellikle aktif su sızıntısının olduğu yerlerde asansör kuyularının su yalıtımı için kanıtlanmış ve etkili bir çözümdür. Sızıntıları kaynağında kapatarak ve uzun ömürlü bir su geçirmez bariyer oluşturarak, bu yöntem yapısal bütünlüğü korur, kritik asansör ekipmanlarını muhafaza eder ve uzun vadeli bakım ve onarım maliyetlerini azaltır.

Yeni yapılarda asansör kuyusu onarımlarının büyük çoğunluğunu önlemenin tek yolu, tasarım uzmanının, beş geleneksel metalik donatı türünden hiçbirini kullanmayan, bunun yerine yalnızca metalik olmayan donatı kullanan yapısal çizimler sağlamasıdır.

Günümüzde, maliyet daha düşük olmakla kalmayıp, asansör kuyusundaki donatı miktarı, gerekli malzemelerin toplam maliyeti açısından önemsizdir. Kurulum ise daha da kolaydır. Bu nispeten basit olsa da, eğer öncelikli ve daha kritik endişeleriniz, büyük onarım maliyetleri gerektiren geleneksel donatı ile inşa edilmiş mevcut yapılar ise, GFRP donatı kullanımı ikincil bir sorun haline gelir. Birincil sorununuz, mevcut donatının su sızması ve korozyonudur.

Enjeksiyonlu derz dolgusuna geri dönelim. Uzun yıllar boyunca, zemin üstü çatlaklar epoksi reçinelerle, su sızıntısına maruz kalan zemin altı çatlaklar ise hidrofilik veya hidrofobik reçinelerle dolduruluyordu. Çatlak enjeksiyonu standart yöntemdi, ancak çoğu durumda suyu yapının başka bir bölümüne taşıyordu. Günümüzün imkanları, yöntemleri ve malzemeleri, negatif taraftan (duvarın iç yüzü) uygulanan pozitif taraf membranları sağlayarak, garantili bir "su geçirmez membran" - esasen zemin altı herhangi bir yapı için koruyucu bir önlem - sağlıyor. Bu teknikler, tek bir asansör kuyusundan komple bina temellerine, nükleer santrallere, acil durum su yalıtımına ve hatta New York'taki yaklaşık 600 fit derinlikteki 3 numaralı Şehir Su Tüneli'ne kadar 30 yılı aşkın süredir başarıyla kullanılıyor.

Enjeksiyonlu derz dolgu söz konusu olduğunda, uzman olmanıza gerek yok, ancak uzmanın kim olduğunu bilmeniz gerekiyor; bu da beni derz dolgu ile ilgili her şeyin güncel kaynağı olan askcharlieandmonica.com'a getiriyor. Bu, dünyanın en iyi uzmanlarından bazılarının yer aldığı çevrimiçi bir soru-cevap sitesi. Genişletilmiş halefi olan askthegroutingexperts.com ise yapım aşamasında ve kısa süre içinde kullanıma sunulacak.
