Importancia del mantenimiento en escaleras mecánicas / pasillos móviles

por Battal Murat Öztürk

Resumen

La importancia del mantenimiento para los pasajeros, el mantenedor y la salud del sistema está aumentando en las escaleras mecánicas/pasillos móviles, cuyo número aumenta día a día y ya no son un lujo sino una necesidad. Con frecuencia se informa en los medios de comunicación que la negligencia en estos asuntos conduce a riesgos y accidentes que amenazan la vida. Para minimizar esta situación, las empresas de mantenimiento, los usuarios y los supervisores de edificios deben conocer y cuestionar la situación.

Introducción

En edificios de alto tráfico, pasos subterráneos, pasos elevados y distancias cortas donde los ascensores no pueden manejar el tráfico, las escaleras mecánicas/pasillos móviles se han convertido en una necesidad más que en un lujo. Algunos centros comerciales incluso han desarrollado una estrategia de venta utilizando escaleras mecánicas. ¿Qué tan seguros son estos dispositivos que funcionan las 24 horas del día, los 7 días de la semana?

Se sabe que no existe un proceso de registro de escaleras mecánicas/pasillos móviles en nuestro país. Por tanto, salvo que exista un accidente o problema mayor, no existe un servicio de control o peritaje por parte de ningún organismo acreditado.

Toda la responsabilidad de garantizar el funcionamiento seguro y saludable de estos dispositivos, que usamos todos los días y son parte de nuestras vidas, recae en el personal que trabaja en las organizaciones que brindan servicios de instalación o mantenimiento.

¿Qué tan bien pueden estas empresas o el personal que emplean hacer este trabajo? En este trabajo se expresará cómo se debe realizar el mantenimiento, qué componentes se deben revisar en qué periodos y los accidentes que pueden ocurrir tras una negligencia.

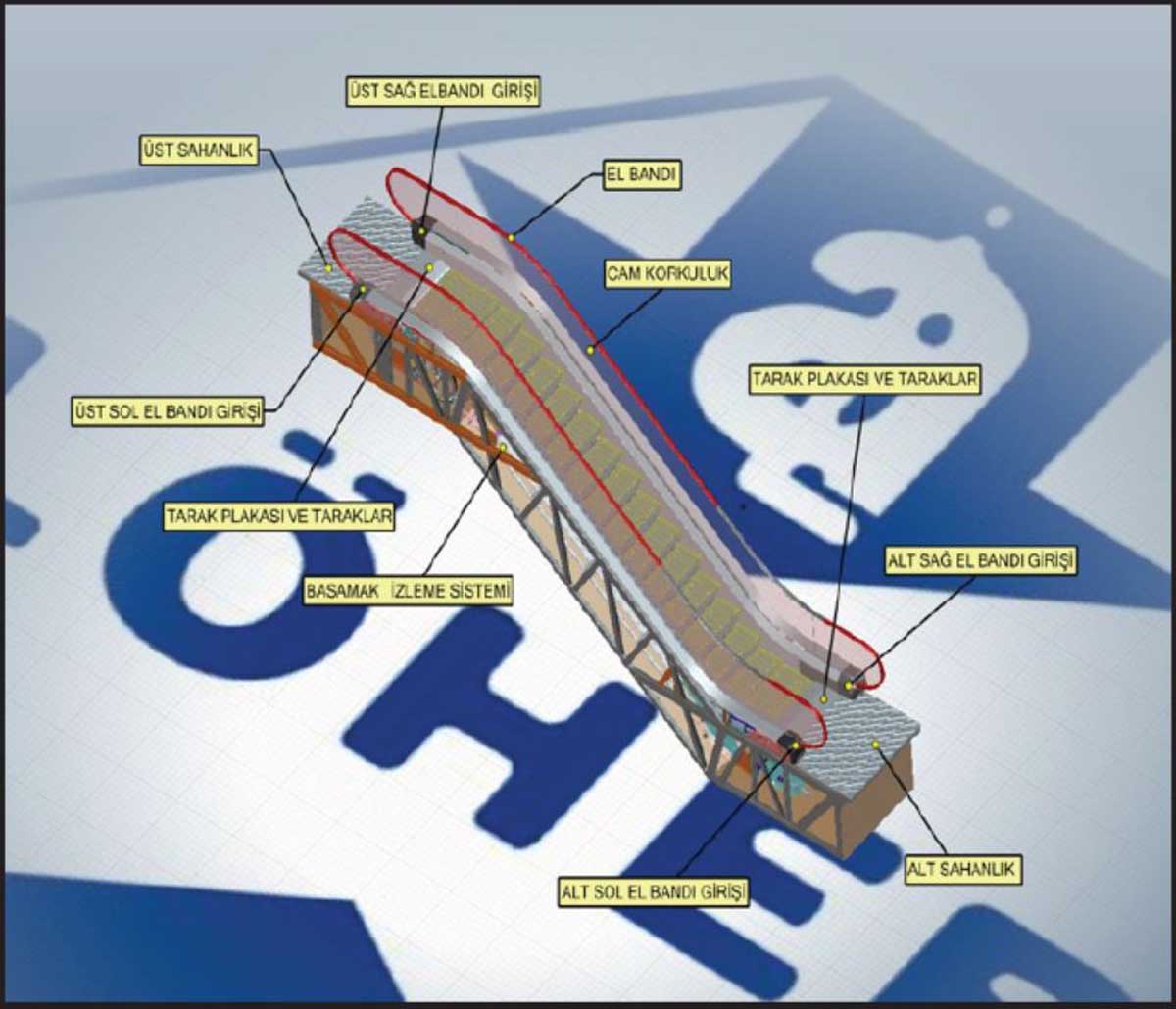

Mantenimiento de escaleras mecánicas/pasarelas móviles

1- Períodos de mantenimiento y responsabilidades en escaleras mecánicas/pasarelas móviles

a. Períodos de mantenimiento

Los períodos de mantenimiento de las escaleras mecánicas/correas móviles, que no están definidos en ninguna normativa, se llevan a cabo íntegramente por recomendación/obligación de la empresa de mantenimiento y los períodos solicitados por el cliente. En lugares de mucho tráfico (centros comerciales, pasos elevados, estaciones de tren, estaciones de metro, etc.), el mantenimiento debe realizarse una vez al mes. Para las escaleras mecánicas que funcionan en períodos estacionales, el mantenimiento debe realizarse antes de la puesta en marcha, mensualmente durante el funcionamiento y al final de la temporada.

b. Responsabilidades del Supervisor del Edificio en el Mantenimiento

1. Asegurar que la escalera mecánica/andén móvil instalada esté homologada para su uso y verificar que cumple con la normativa vigente.
2. Después del proceso de aprobación de uso, tener un mantenimiento regular realizado por una empresa que posea un Certificado de Competencia de Servicio TSE. Asegurar que se eliminen las deficiencias observadas en el mantenimiento.
3. Para asegurarse de que sea verificado por una organización de inspección al menos una vez al año.

C. Responsabilidades de la empresa de mantenimiento

1. Realizar el mantenimiento de la escalera mecánica/pasillo móvil.
2. Reportar las deficiencias observadas en el mantenimiento y entregar copia del mismo al supervisor del edificio.
3. Asegurar que se aborden las deficiencias observadas durante el mantenimiento.

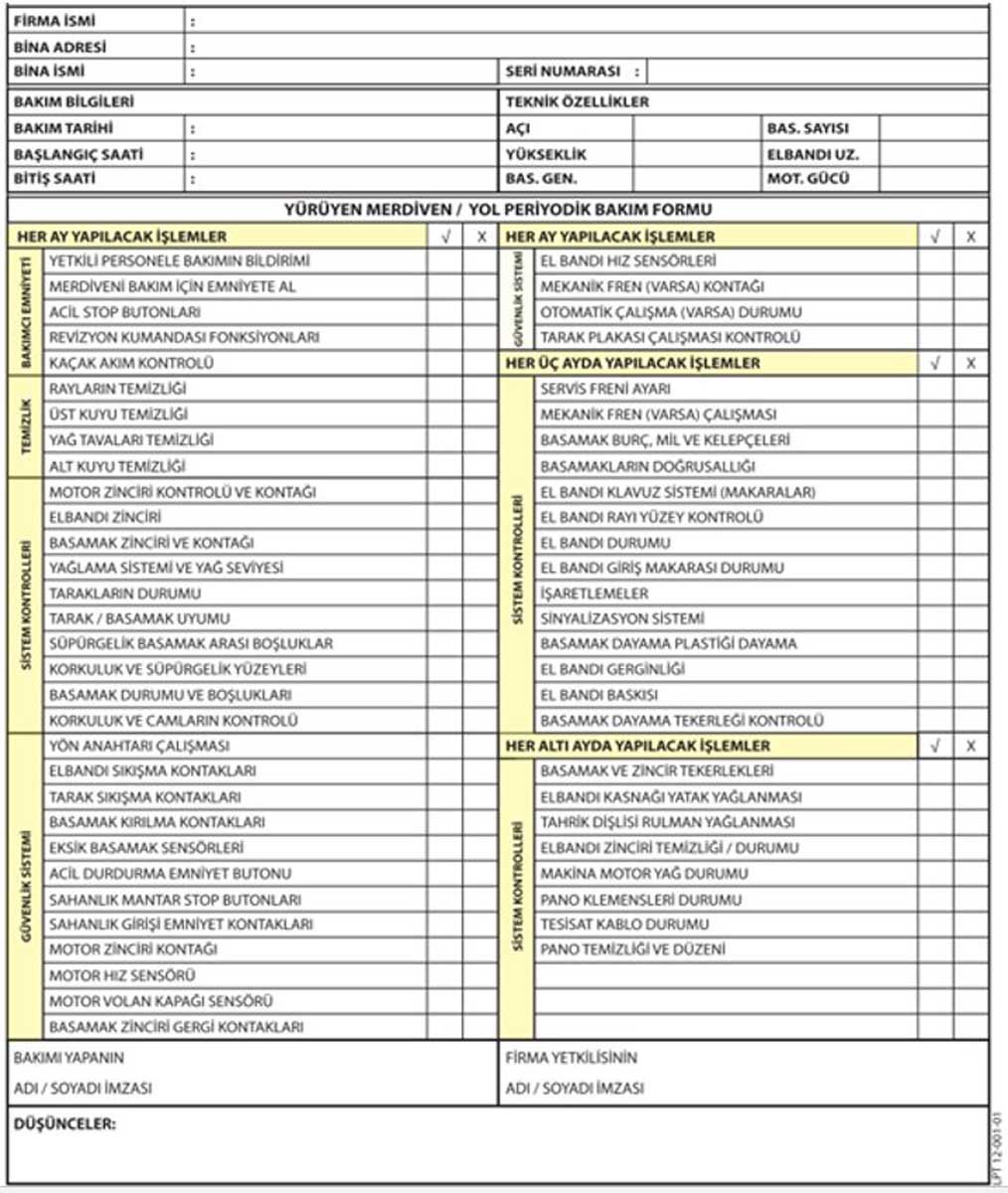

2- Formulario de Mantenimiento

3- Seguridad en el Mantenimiento

1. Informar al personal autorizado del edificio e instalación que se realizará el mantenimiento.

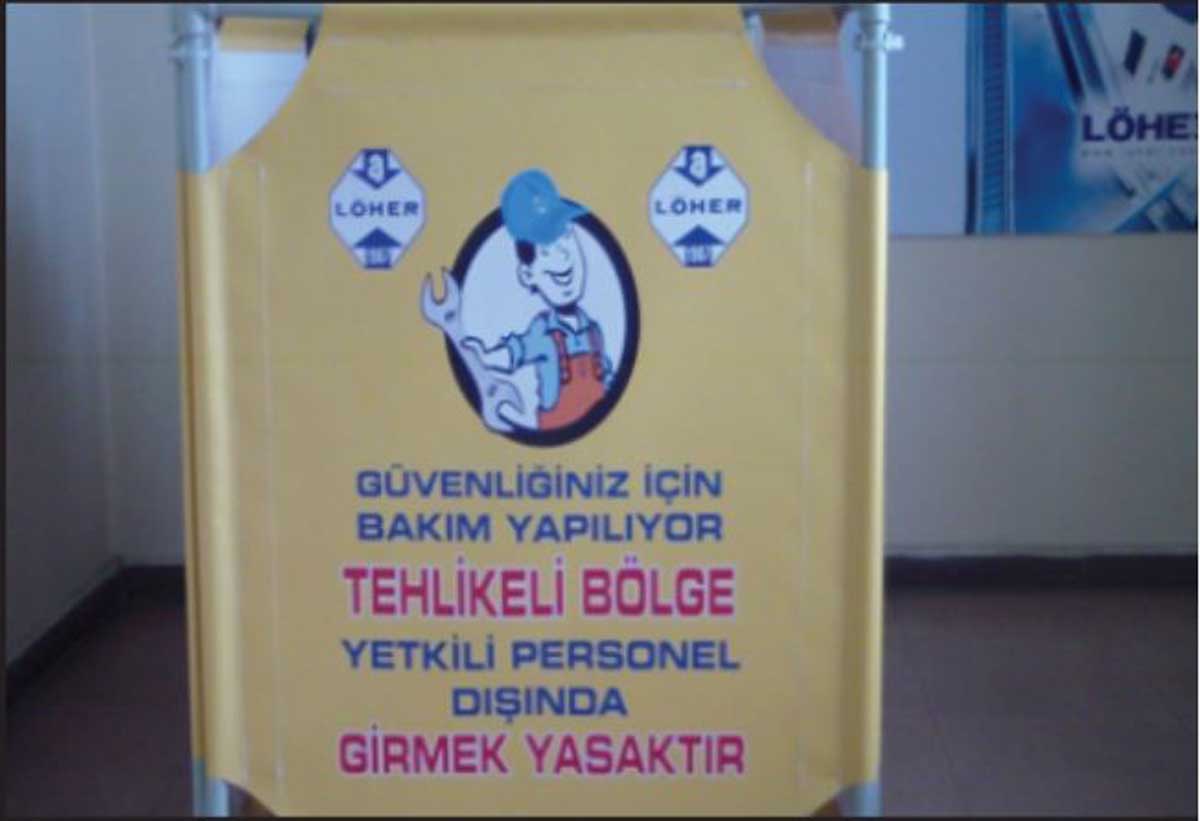

2. Rodeando la escalera mecánica/pasillo móvil que se mantendrá con una barrera de seguridad.
3. Comprobación del funcionamiento de los botones de parada de emergencia superior e inferior antes de iniciar el mantenimiento.
4. Comprobación del funcionamiento de las funciones del controlador de revisiones
5. Crear un área de seguridad alrededor de la escalera mecánica/pasillo móvil.

4- Componentes a revisar cada mes

1. Limpieza

   1. Limpieza de peldaños y comprobación del estado de los mismos.
   2. Limpieza de huecos de ascensores de estaciones superior e inferior.
   3. Limpieza de cárteres a lo largo de toda la escalera mecánica y vaciado del aceite usado.

2. Chequeo del sistema

   1. Comprobación de la elongación de la cadena del motor.
   2. Comprobación de alargamiento de pasamanos.
   3. Comprobación de la elongación de la cadena escalonada.
   4. Comprobación del funcionamiento del sistema de lubricación automática y comprobación del nivel de aceite.
   5. Control de aceite del plástico del apoyo del peldaño.
   6. Comprobación del funcionamiento de la placa de peine.
   7. Comprobación del funcionamiento armonioso de peines y escalones.
   8. Comprobación de los huecos entre rodapiés y escalones.
   9. Comprobación de las superficies de barandillas, cristales y rodapiés.
   10. Comprobación de la distancia de funcionamiento entre la placa peine y los escalones.

3. Comprobación de circuitos de seguridad

   1. Comprobación de funcionamiento de los interruptores de dirección.
   2. Comprobación del funcionamiento de los contactos de bloqueo del pasamanos.
   3. Comprobación de funcionamiento de los contactos de atasco de la placa peine.
   4. Comprobación de funcionamiento de los contactos de ruptura de paso.
   5. Falta control de función de contacto/sensor de paso.
   6. Comprobación del funcionamiento del botón de parada de emergencia.
   7. Comprobación de los contactos de parada de emergencia colocados permanentemente en los ejes superior e inferior de la estación.
   8. Comprobación del funcionamiento de los contactos de las tapas de seguridad de la estación superior e inferior.
   9. Comprobación del funcionamiento de la cadena del motor contacto alargado/desconectado.
   10. Comprobación del funcionamiento del contacto/sensor de medición de sobrevelocidad.
   11. Comprobación del funcionamiento del sensor/contacto de la tapa del volante del motor.
   12. Comprobación de funcionamiento de los contactos del tensor de cadena escalonada.
   13. Comprobación del funcionamiento del sensor/contacto de medición de la velocidad del pasamanos.
   14. Control de función de contacto de freno auxiliar mecánico. (H=6000 mm arriba)
   15. Control de función de sensor/contacto del sistema de arranque automático. (Si está disponible)

5- Componentes a revisar cada tres meses

1. Ajuste del freno de servicio del motor.
2. Comprobación del buje escalonado, el eje y la abrazadera.
3. Comprobación del funcionamiento lineal de los pasos.
4. Ruedas guía de pasamanos/comprobación del sistema
5. Comprobación de la superficie de la vía del pasamanos.
6. Comprobación del rodillo de entrada del pasamanos.
7. Comprobación de presencia y estado de marcas.
8. Comprobación del sistema de señalización de dirección.
9. Reposapiés de plástico check.
10. El bandı gerginliğinin kontrolü.
11. Comprobación del sistema de impresión de pasamanos.
12. Comprobación de los rodillos de tope escalonado.

6- Componentes a revisar cada seis meses

1. Control de peldaños y rodillos de cadena de peldaños.
2. Comprobación del estado del aceite del cojinete del eje de la polea del pasamanos.
3. Comprobación del estado del aceite del cojinete del eje del engranaje impulsor.
4. Limpieza y control del estado de la cadena del pasamanos.
5. Comprobación del nivel de aceite de la caja de cambios del motor de la máquina.
6. Comprobación del estado de la instalación eléctrica y del cuadro de control.

Consecuencias del mantenimiento incompleto

El uso cada vez mayor de escaleras mecánicas/pasillos móviles en los últimos años ha provocado un mantenimiento incorrecto o incompleto y accidentes. A continuación se enumeran algunos descuidos y sus consecuencias.

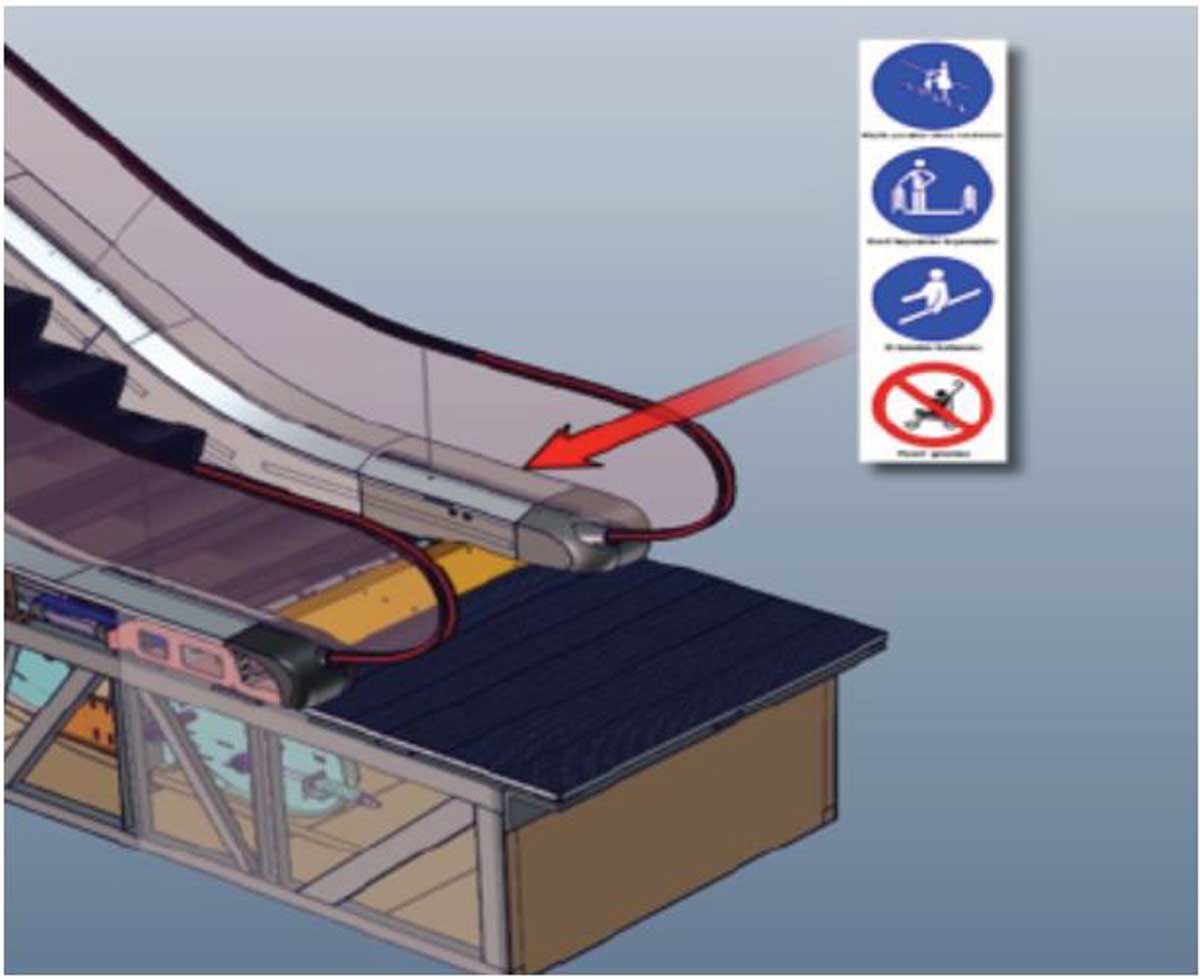

1. Etiquetas de información

A continuación se muestran algunas de las etiquetas necesarias para la salud del usuario, el pasajero y el sistema.

Informa a los usuarios sobre ¬cómo moverse en la escalera mecánica¬ en las zonas de entrada y salida superior e inferior. El personal autorizado de la escalera mecánica es responsable de colocar estas etiquetas.

Los siguientes tipos de accidentes pueden ocurrir como resultado de la falta de estas etiquetas de información.

2. Marcas de Señalización

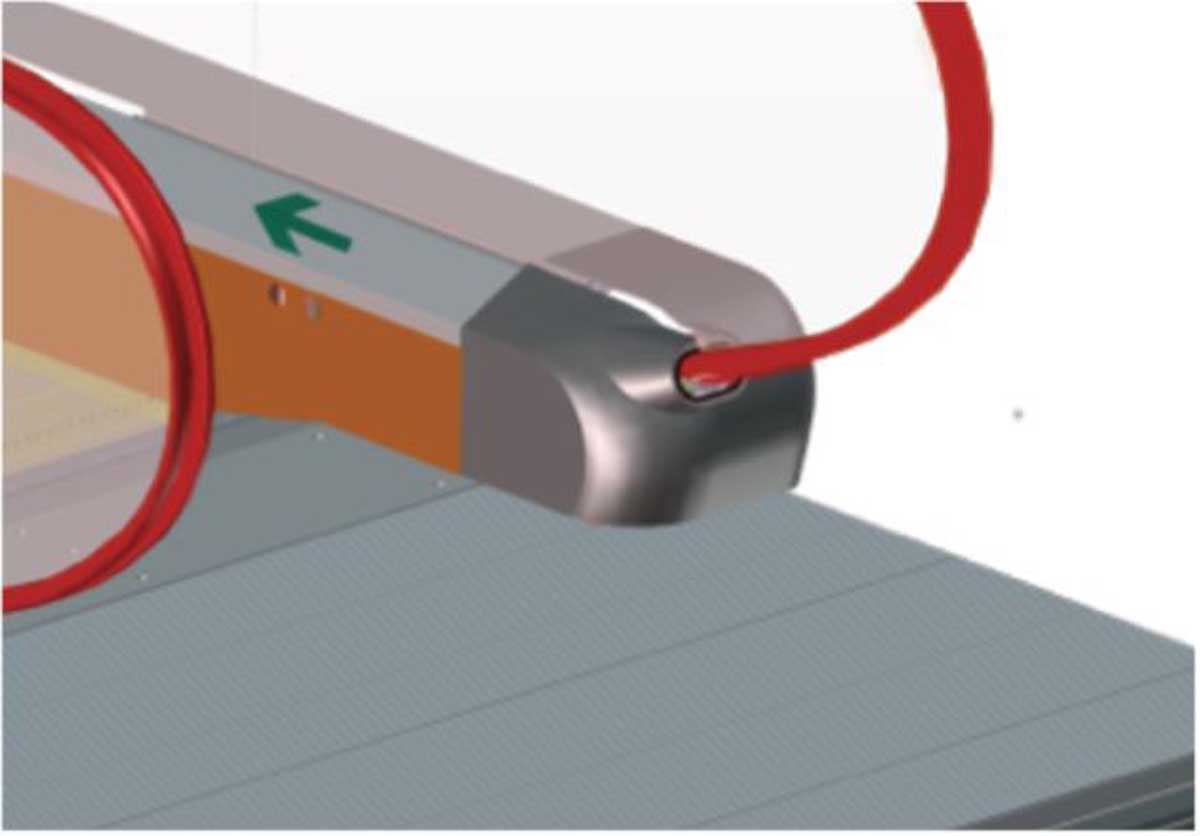

Las luces de señalización indican la dirección de la escalera mecánica/pasillo móvil. Una luz roja en los rellanos superior e inferior advierte al usuario que no tome la escalera mecánica en la dirección equivocada. Las luces de señalización se pueden colocar en diferentes posiciones en la escalera mecánica.

Si estas marcas de señalización faltan o no funcionan, pueden producirse caídas y las consiguientes lesiones.

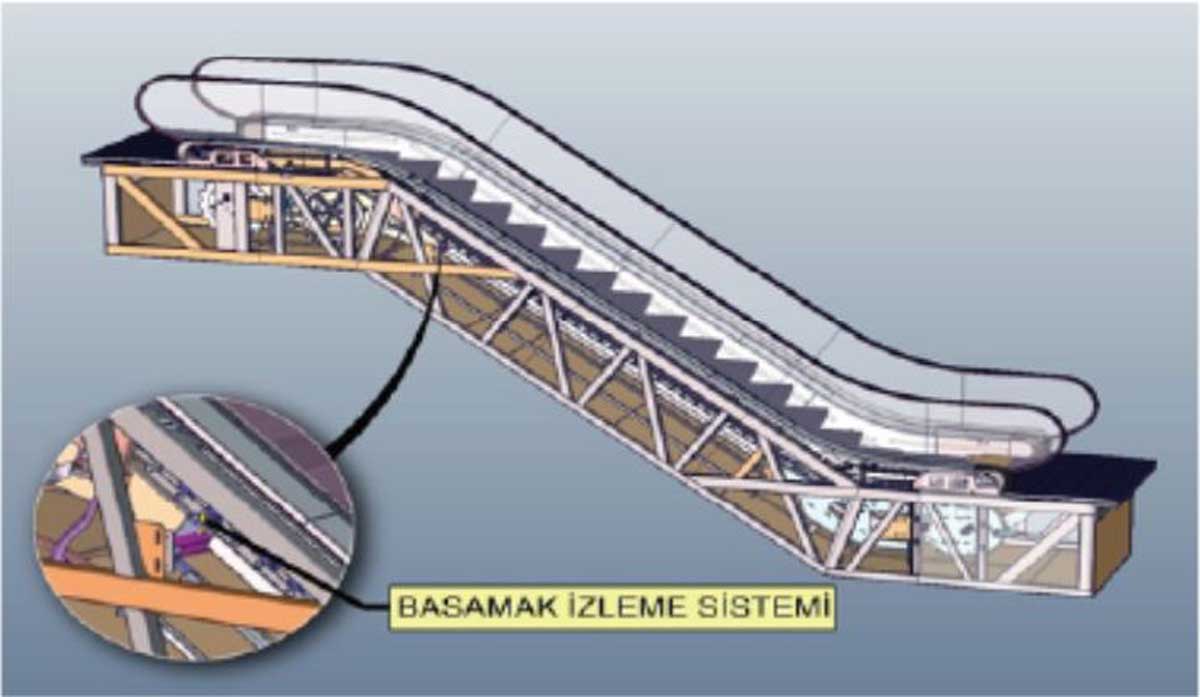

3. Sistema de monitoreo de pasos faltantes

En caso de que la escalera mecánica se ponga en servicio sin reemplazar el escalón retirado durante el mantenimiento, debe haber un mecanismo de control para detener el sistema antes de que el escalón que falta salga de las placas de peine.

Este sistema es muy importante tanto para el personal de mantenimiento como para los usuarios.

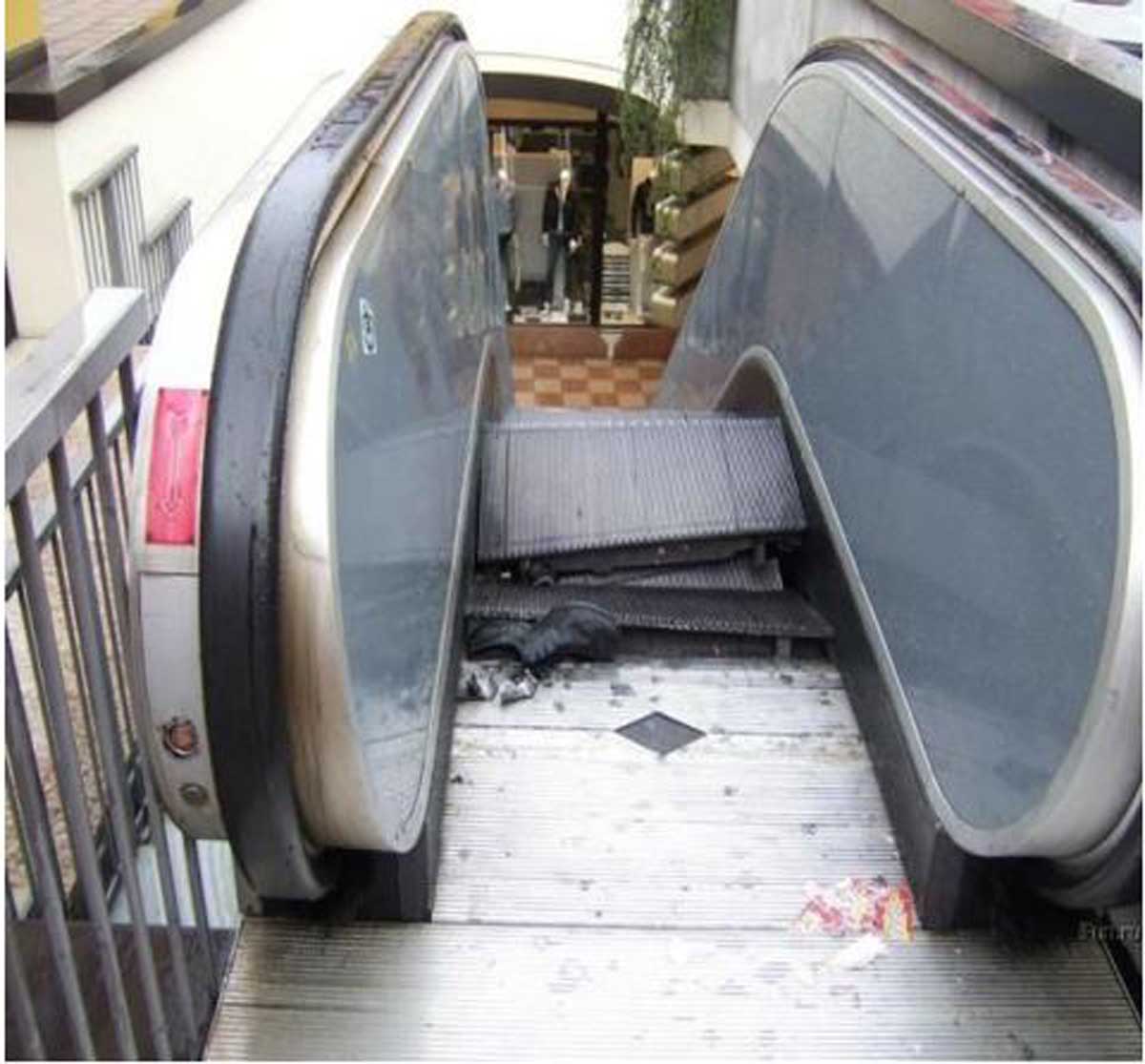

El accidente que puede ocurrir si este sistema falta o no funciona se muestra a continuación.

4. Comprobación de placa de peine móvil y peines

Si las piezas del peine conectadas a la placa del peine están dañadas o faltan, existe riesgo de lesiones y, por lo tanto, no se debe utilizar la escalera mecánica.

Este dispositivo de seguridad se activa, por ejemplo, si algo queda atrapado entre la placa de peine y la cadena de paso. En este caso, la placa de peine presiona un botón horizontalmente, lo que detiene la escalera mecánica.

Si el sistema de seguridad de la placa de peine no está presente o no funciona, pueden ocurrir los siguientes accidentes.

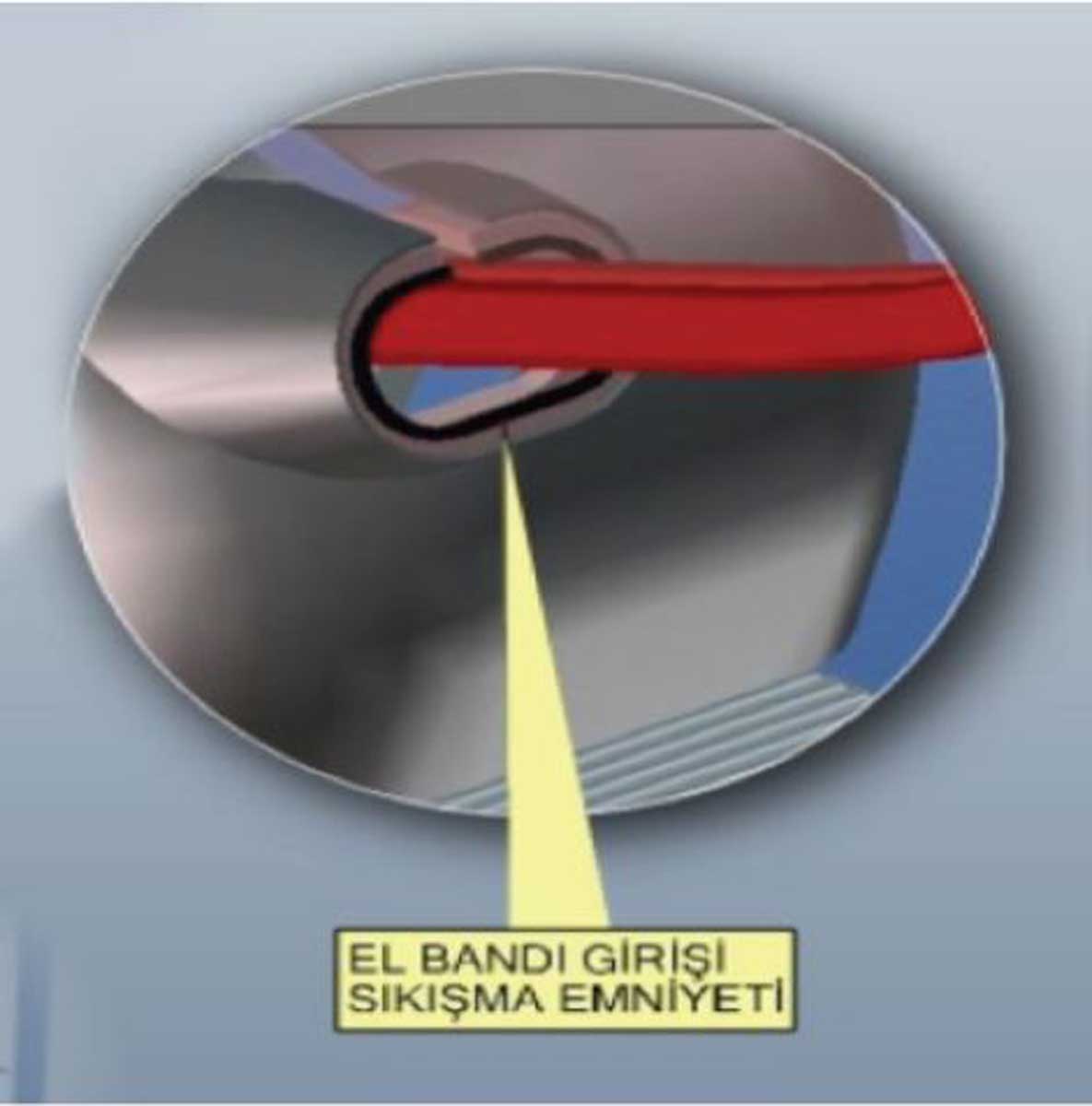

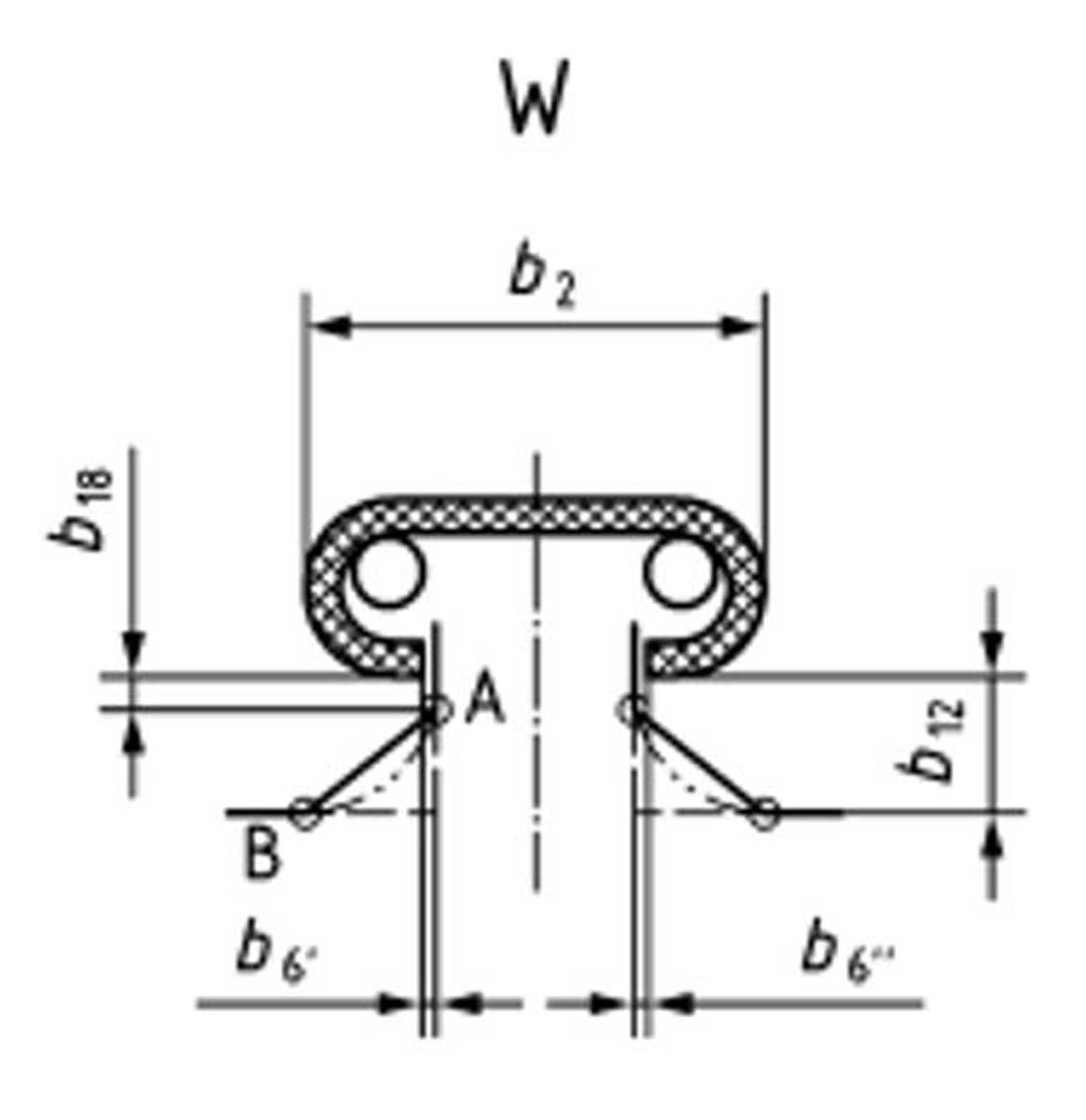

5. Comprobación del sistema de bloqueo de pasamanos

Las entradas de pasamanos son sistemas de seguridad con cuerpo de plástico y sistema mecánico móvil. Gracias al cepillo móvil, el interruptor de seguridad en el interior del cepillo asegura que la escalera mecánica se detenga cuando el pasamanos se atasca.

A continuación se muestran los accidentes que pueden ocurrir si el sistema de bloqueo del pasamanos no está presente o no funciona.

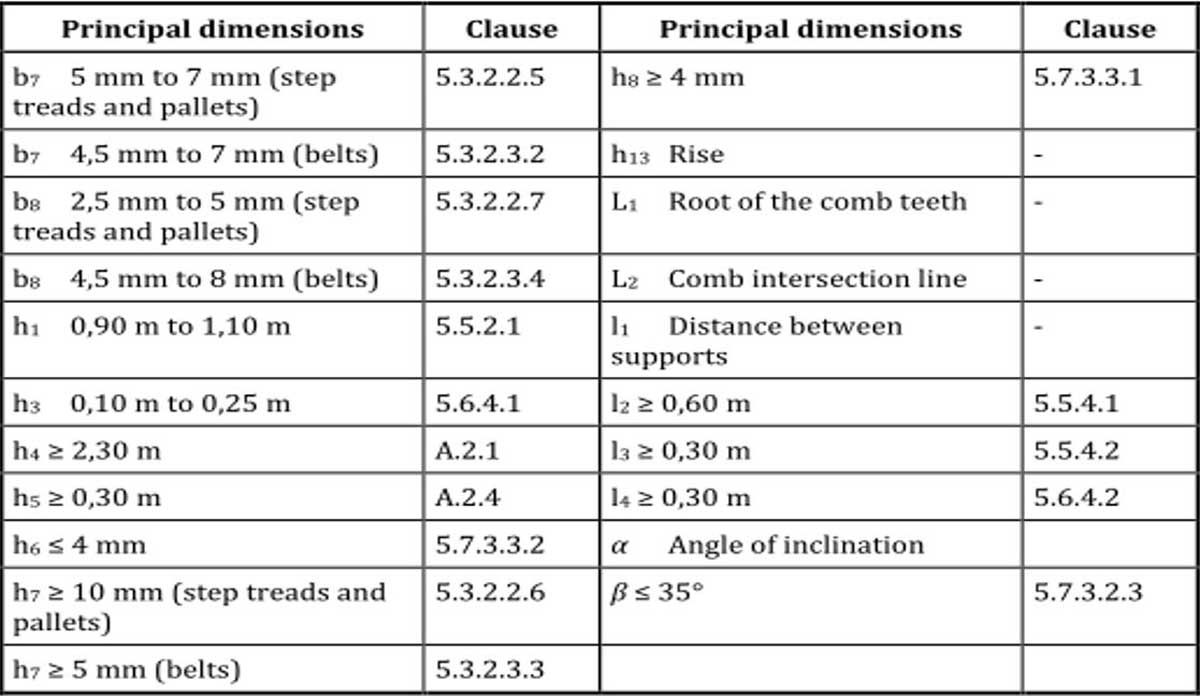

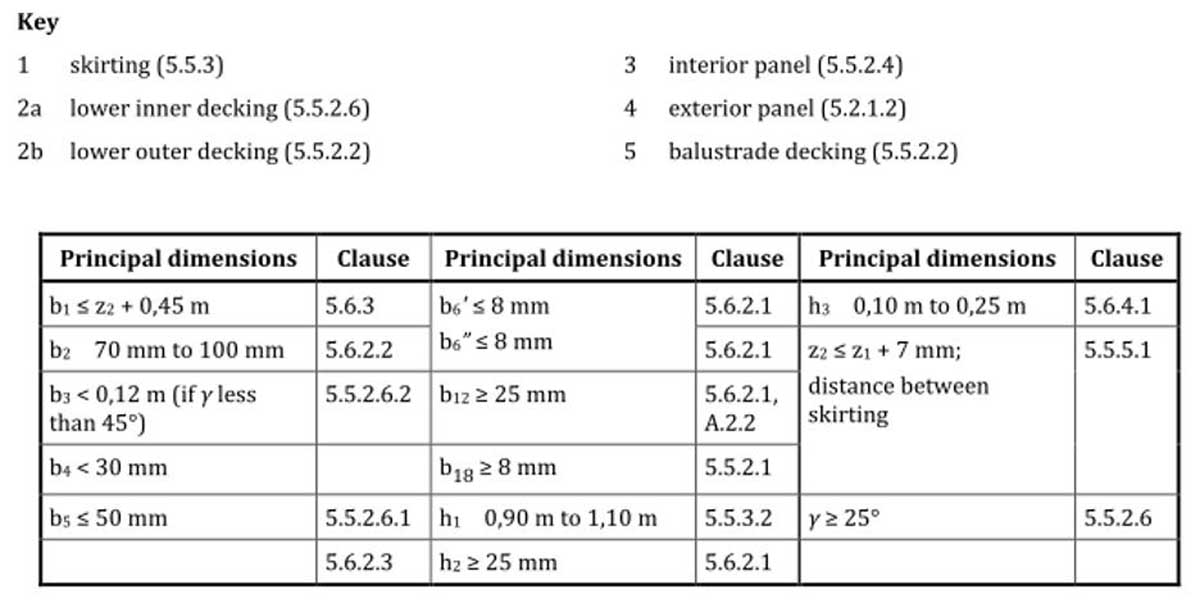

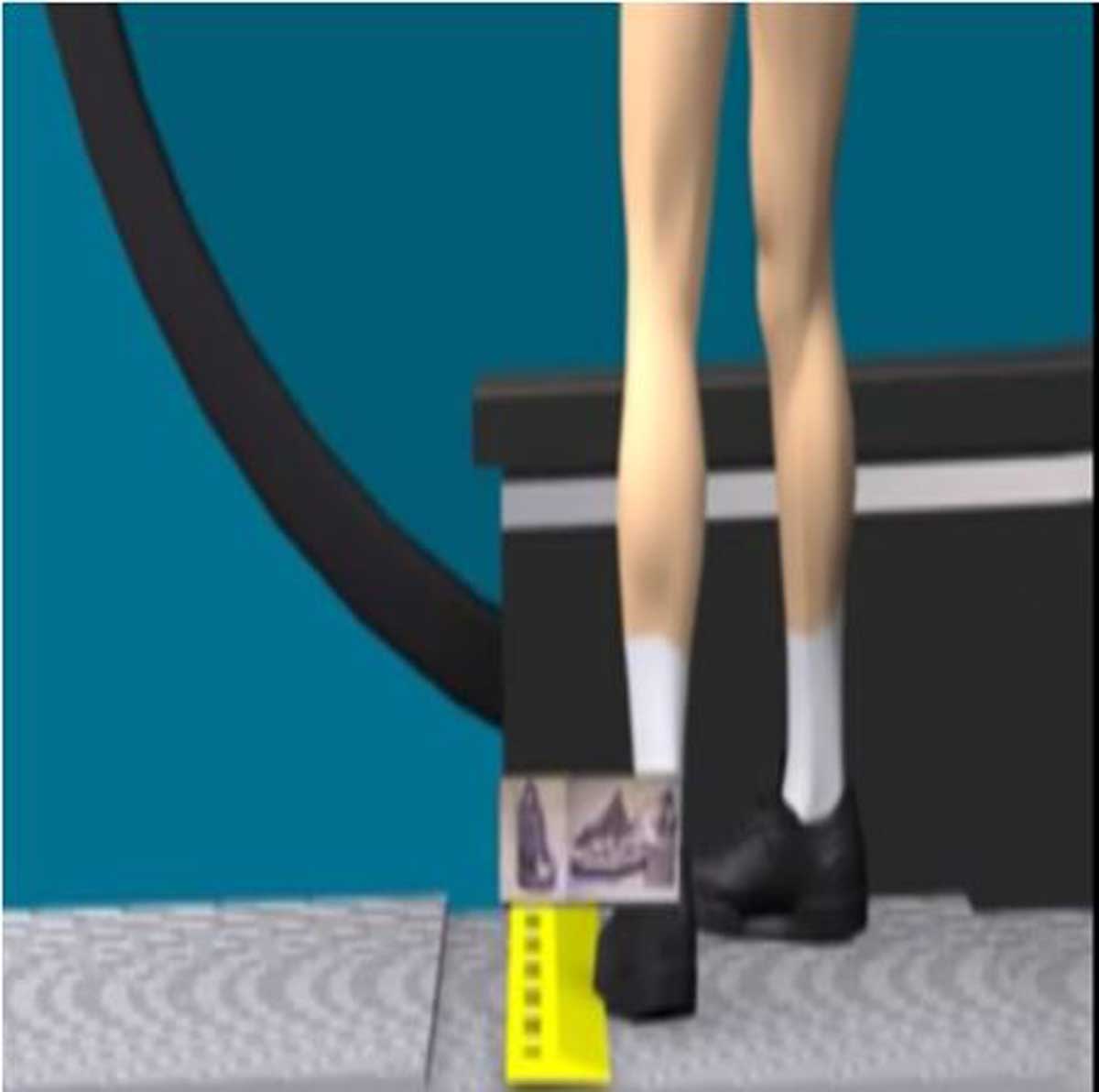

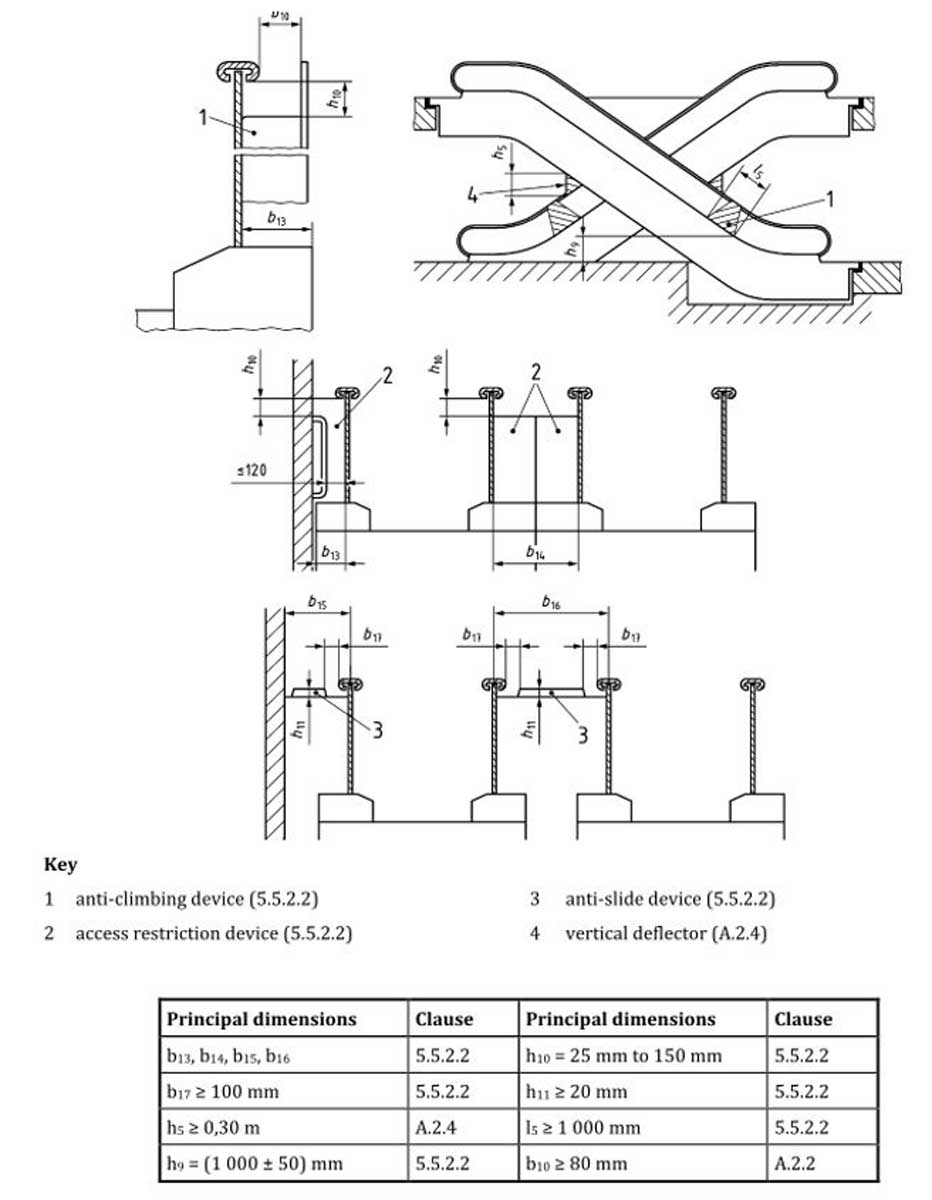

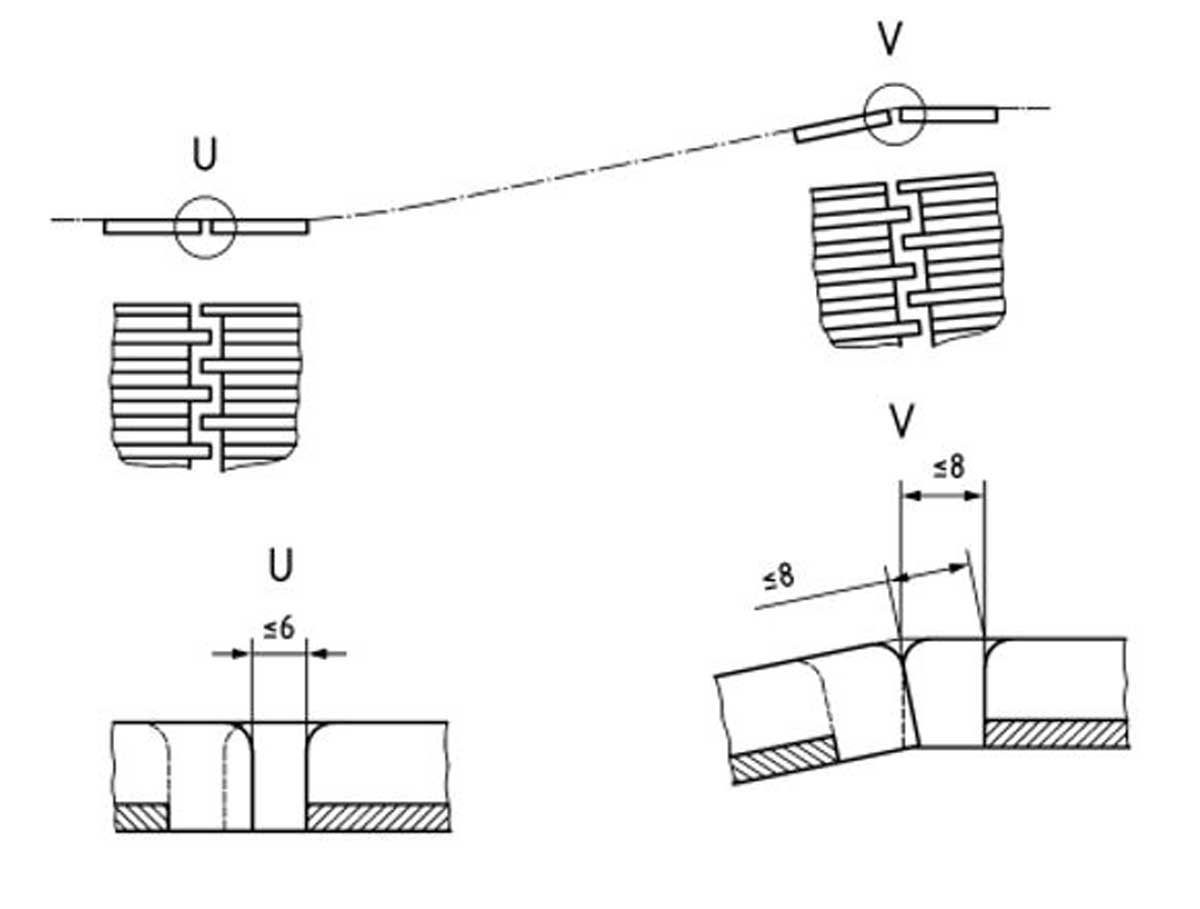

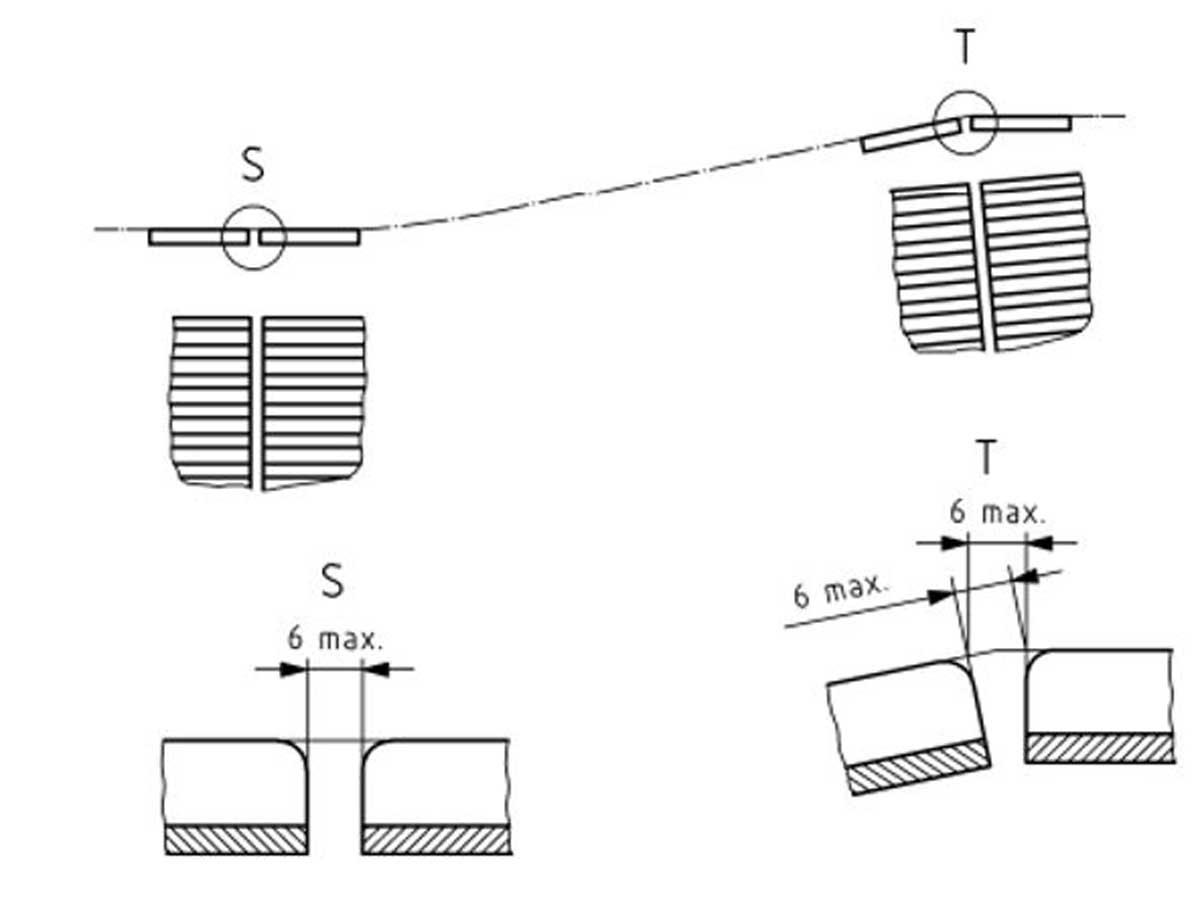

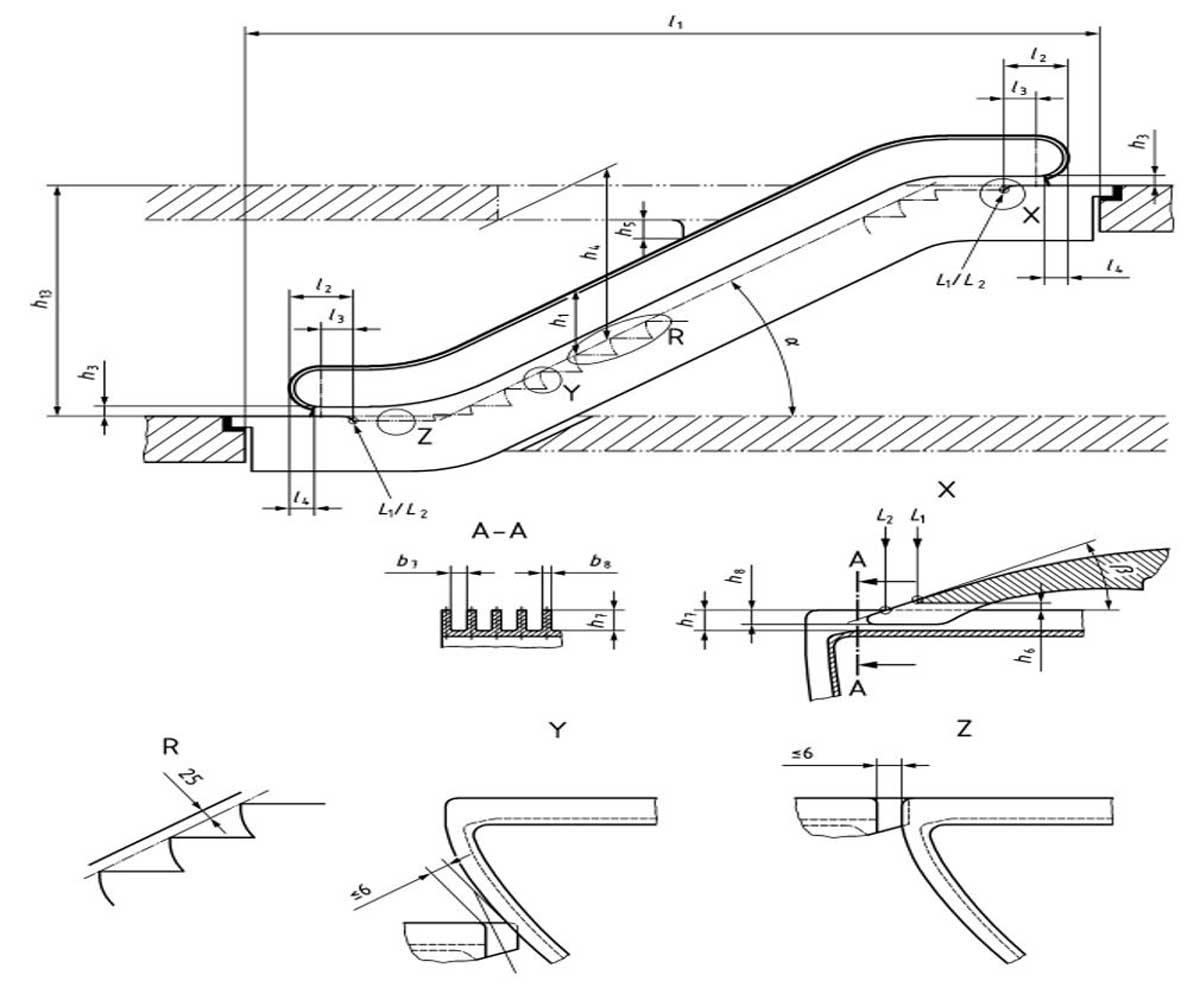

6. Verificación de brechas

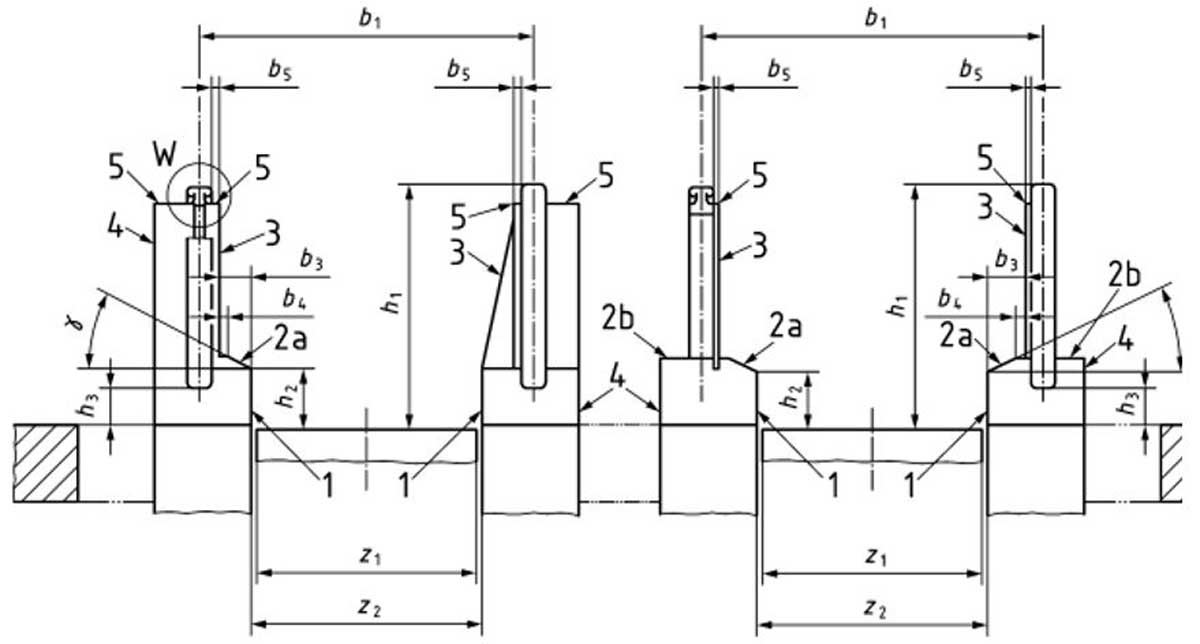

Se deben verificar los espacios permitidos por la norma EN 115-1. Si hay un cambio, deben ajustarse a niveles aceptables.

Algunos de los accidentes que pueden ocurrir si se exceden estas aberturas son los siguientes.

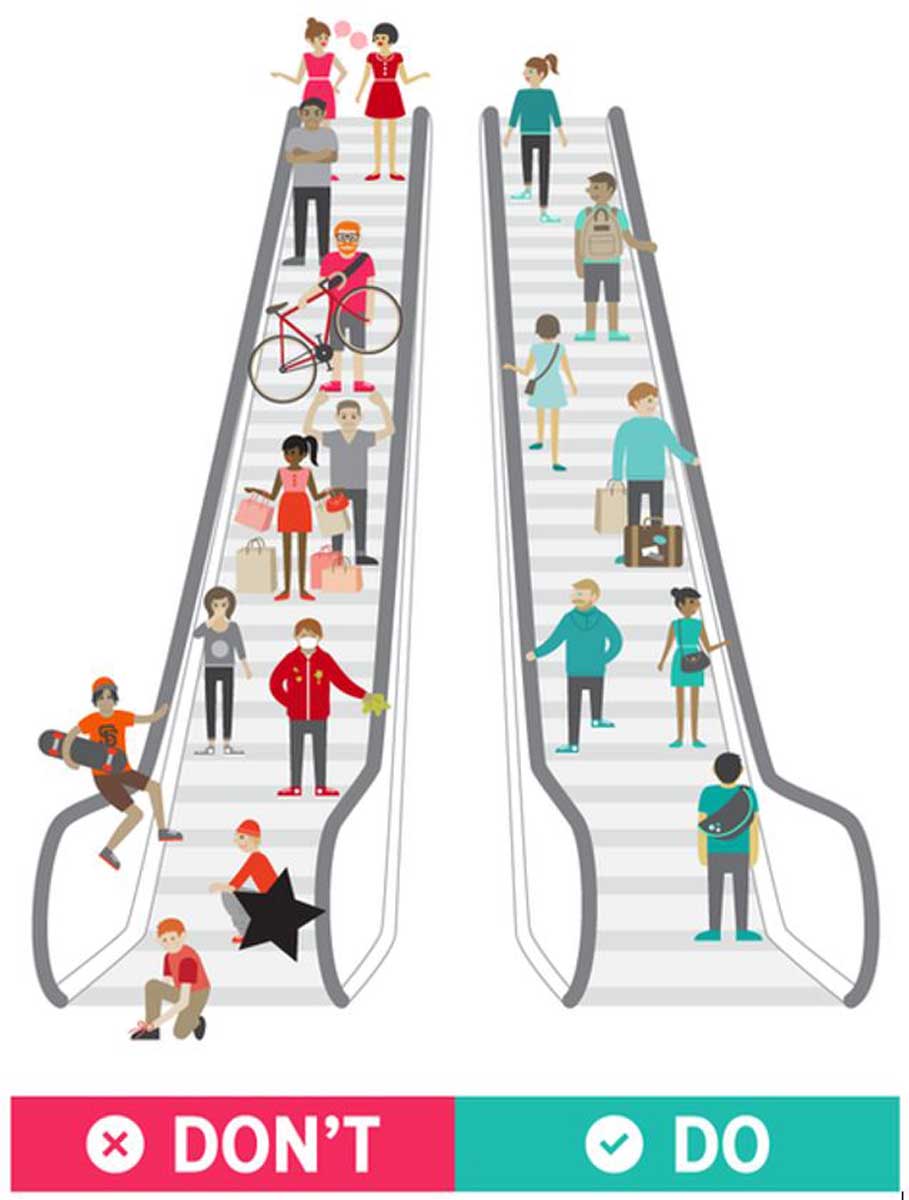

Sensibilización del usuario

¿No hay accidentes en escaleras mecánicas y pasillos móviles que se mantengan regularmente y se eliminen las deficiencias? El 50% de los accidentes son causados ​​por el sistema y el XNUMX% son causados ​​por errores del usuario. Por este motivo, es necesario sensibilizar a los usuarios.

Los puntos a los que los usuarios deben prestar atención son los siguientes.

• Las escaleras mecánicas solo deben ser operadas por personas capacitadas en ellas.
• Las sillas de ruedas, los cochecitos o las personas que viajan en patines no se consideran seguros, ya que no pueden sujetarse con fuerza mientras viajan en las escaleras mecánicas.
• Llevar cargas puede dañar la escalera mecánica y hacerla insegura para el transporte de personas.
• En ningún caso se podrán transportar cargas en escaleras mecánicas o escalones.
• Existe una amplia gama de dispositivos de seguridad con riesgos eléctricos en las escaleras mecánicas. Su objetivo es garantizar la seguridad de las personas que lo utilizan y evitar daños a la propiedad. Los interruptores de los dispositivos de seguridad no se deben quitar ni manipular.
• La escalera mecánica no debe utilizarse si hay daños en el sistema eléctrico o mecánico. Esto se aplica en particular a fallas en la pantalla o dispositivos de seguridad. Por lo tanto, es importante revisar la escalera mecánica al menos una vez al día antes de operar el dispositivo y asegurarse de que los escalones, peines, pasamanos, balaustradas, cubiertas, indicadores, dispositivos de seguridad externos no estén defectuosos o faltantes. Si se produce un daño durante el funcionamiento, debe detener inmediatamente la escalera mecánica, tomar las precauciones necesarias para evitar que se vuelva a utilizar y cerrarla para su uso.
• Todos los elementos del circuito del sistema eléctrico-electrónico pueden causar descargas eléctricas. Este sistema sólo debe ser intervenido por personas autorizadas;
• No se cuelgue del pasamanos.
• No espere en los rellanos de entrada.
• Complete su viaje sujetándose a los pasamanos durante todo el recorrido.
• No se siente en los escalones. No dejes tus pertenencias encima.
• Sostenga a sus hijos de la mano y no los suelte hasta que salgan de la escalera mecánica/pasillo móvil.

Referencias

[1] TS EN 13015 + A1 Ascensor y escalera mecánica/cinturón: instrucciones de mantenimiento _ junio de 2009
[2] Directiva de seguridad de máquinas 2006/42/EC _ RG No. 27158 del 03.03.2009
[3] TS EN 115-1 Seguridad para escaleras mecánicas y pasillos rodantes - Parte 1: Construcción y montaje - Diciembre de 2013
[4] TS EN 115-2 Seguridad para escaleras mecánicas y pasillos rodantes - Parte 2: Reglas para mejorar la seguridad de las escaleras mecánicas y pasillos rodantes existentes - Diciembre de 2013
