Piattaforma elevatrice per tuffi alle Olimpiadi di Parigi

Parigi, Francia

Piattaforme Elevatrici e Seggiovie Scala

inviato da Edmolift UK Ltd.

Introduzione

Non ci possono essere applicazioni più insolite di questa per le piattaforme elevatrici. Quando le Olimpiadi di Parigi hanno bussato alla porta del produttore britannico di piattaforme elevatrici a forbice Edmolift UK, non si poteva ignorare la cosa!

Fondata nel Regno Unito nel 1991, Edmolift UK Ltd., azienda privata, è un produttore specializzato di piattaforme elevatrici a forbice che opera nel più ampio settore degli ascensori, offrendo soluzioni complete e personalizzate per montacarichi bassi, logistica delle baie di carico, automazione ed ergonomia. Il suo sottomarchio, Lyfthaus Ltd., fornisce piattaforme elevatrici verticali personalizzate e di prestigio per disabili.

In Gran Bretagna, Edmolift ha uno stabilimento satellite vicino a Cambridge, che produce prodotti su misura, e uno stabilimento più grande a Harnosand, in Svezia, che produce la maggior parte delle piattaforme elevatrici a forbice principali su cui si basano tutti i prodotti personalizzati. Edmolift UK comprende un team di progettazione che si occupa di soluzioni architettoniche per immobili storici e contemporanei, e la maggior parte del suo lavoro è rivolta ad architetti e clienti del settore degli ascensori. Un piccolo team di produzione è inoltre presente presso la sede di Cambridge, dove si assemblano tutti i prodotti personalizzati. Il reparto di assistenza e manutenzione, l'assistenza tecnica e il reparto vendite sono tutti concentrati sotto lo stesso tetto. Edmolift UK e la sua consociata, Lyfthaus, progettano e forniscono circa 400 ascensori ogni anno.

Project Manager/Ambito del progetto

Darren Papani dirige l'organizzazione con sede a Cambridge e ha guidato il progetto per le Olimpiadi di Parigi. Papani, che lavora nel settore degli ascensori da 34 anni, è amministratore delegato di Edmolifts dal 2008 e ne ha assunto la piena proprietà nel 2019.

Dopo aver incontrato il team di progettazione incaricato delle Olimpiadi due anni prima dell'evento, Papani e il team di progettazione hanno studiato la fattibilità di questo progetto unico. A causa dello spazio limitato disponibile all'interno del nuovo Centro Acquatico Olimpico, è stata proposta una soluzione per incorporare tre piattaforme per tuffi di livello internazionale (1 m, 2 m e 3 m) in un'unica piattaforma elevatrice regolabile ad altezza unica, riducendo così lo spazio richiesto da tre postazioni individuali a una sola (con un risparmio di superficie calpestabile del 66%).

Dopo aver completato la ricerca online, il team dell'Aquatics Centre ha individuato in Edmolift un potenziale partner, in quanto l'azienda progettava ascensori per numerose applicazioni speciali e ambienti diversi. Hanno scelto di collaborare con Edmolift, che avrebbe sviluppato e infine prodotto la piattaforma elevatrice per questo prestigioso progetto e evento mondiale. Il progetto è stato formalizzato nel corso di quasi un anno, attingendo all'esperienza di Edmolift nella produzione di piattaforme elevatrici per merci e persone e alle competenze specialistiche di esperti nel campo delle piattaforme per immersioni da competizione, tra cui ex tuffatori agonisti. Le considerazioni includevano:

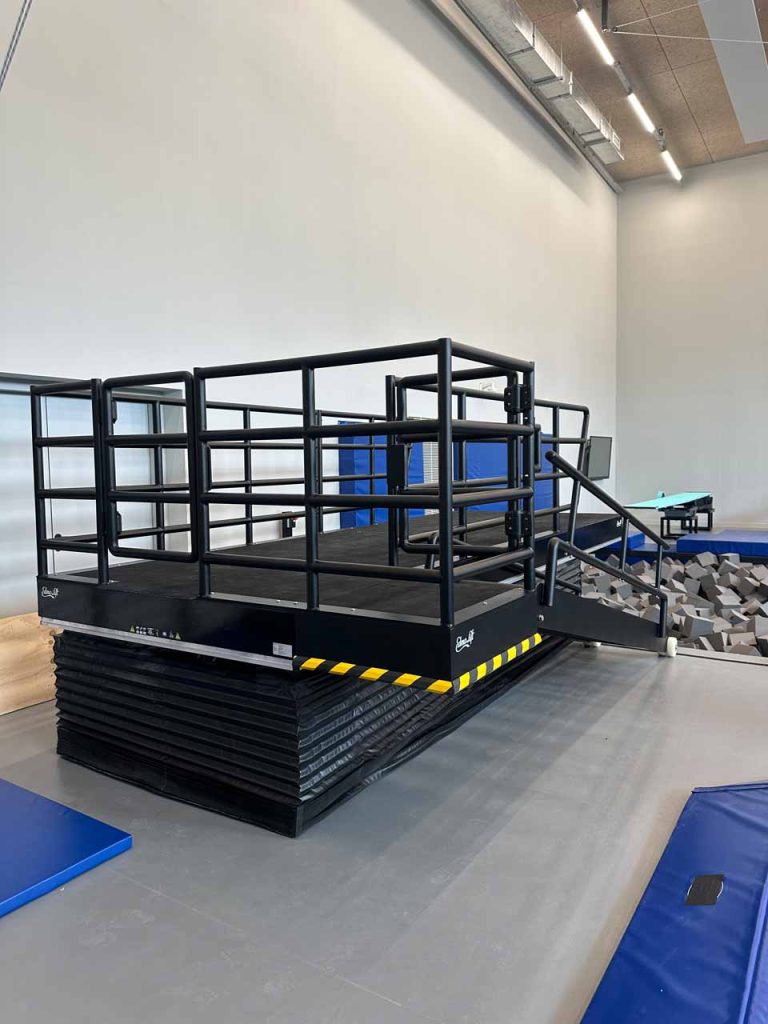

• Una piattaforma regolabile in altezza su tre livelli che comprende piattaforme di allenamento da 1 m, 2 m e 3 m, da cui i tuffatori possono riscaldarsi prima della gara, tuffandosi in una fossa di allenamento in schiuma
• Sistema di barriere standard da competizione, identico al sistema utilizzato a livello internazionale: l'ascensore doveva riprodurre alla perfezione una normale piattaforma per tuffi.
• Una piattaforma super stabile, pari a quella delle piattaforme da competizione in cemento e acciaio a posizione fissa

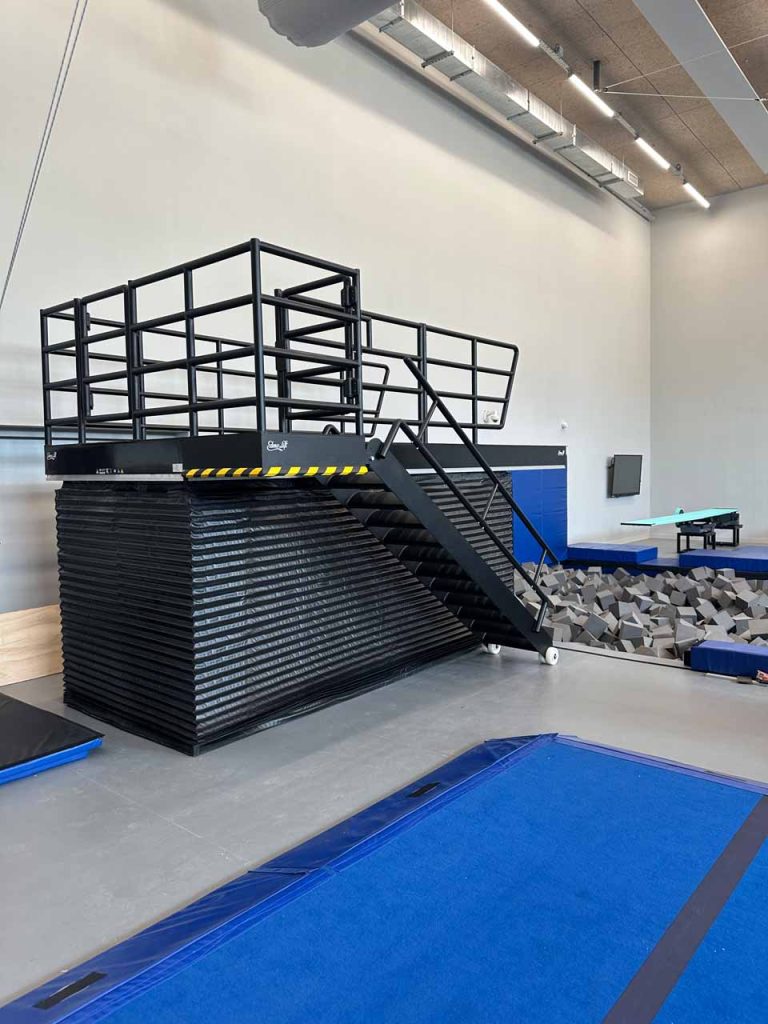

• Scala regolabile in altezza per garantire un facile accesso a ogni livello

Un processo durato 12 mesi ha portato al progetto finale, la cui produzione è iniziata sei mesi prima dell'inizio dei giochi nel luglio 2024.

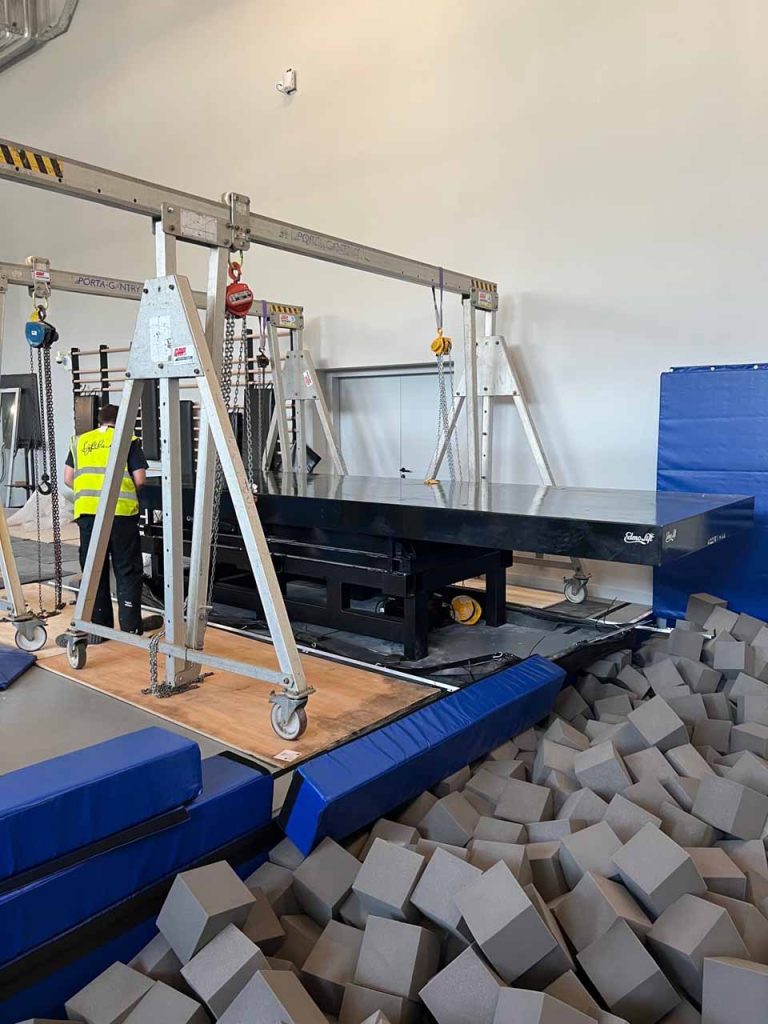

L'ascensore è stato spedito a Parigi otto settimane prima della cerimonia di apertura sotto forma di componenti, consentendogli di attraversare lo stretto corridoio dell'edificio. Una volta posizionato all'interno della palestra di allenamento per i tuffi, adiacente alla piscina principale, è stato riassemblato con l'ausilio di due gru a portale. Dopo un'installazione durata sette giorni da parte degli ingegneri di Edmolift, la piattaforma elevatrice era completa e pronta per i suoi primi tuffatori olimpici.

Aspetti tecnici

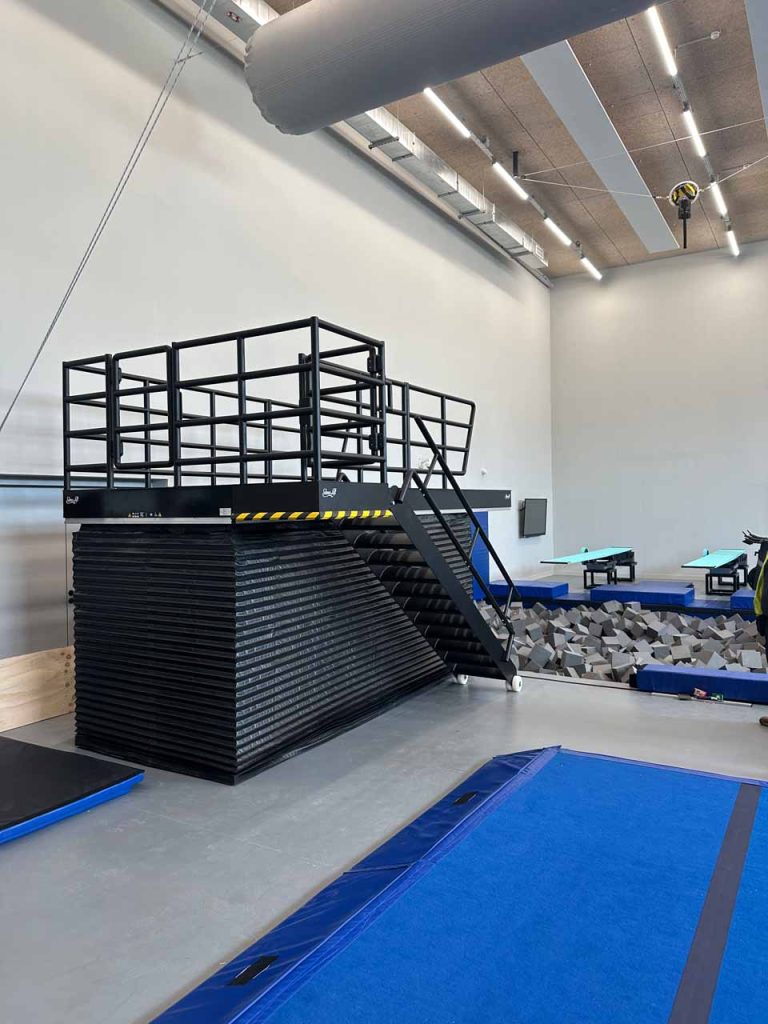

È stata creata una piattaforma elevatrice a forbice con una portata di 3000 kg per garantire un'adeguata rigidità a tuffatori e allenatori. Una sovrastruttura aggiuntiva, che includeva un ulteriore sbalzo di 1 m oltre il bordo della vasca di schiuma per garantire la conformità alle norme di gara, è stata aggiunta alla parte inferiore della piattaforma per rinforzarla. La piattaforma aveva un'altezza sollevata di 3 m e un'altezza abbassata di 1 m, con una posizione intermedia di 2 m. Utilizzando finecorsa ottici montati sul telaio di base dell'elevatore, attivati ​​dal carrello orizzontale dell'elevatore, ogni livello poteva essere regolato con precisione millimetrica.

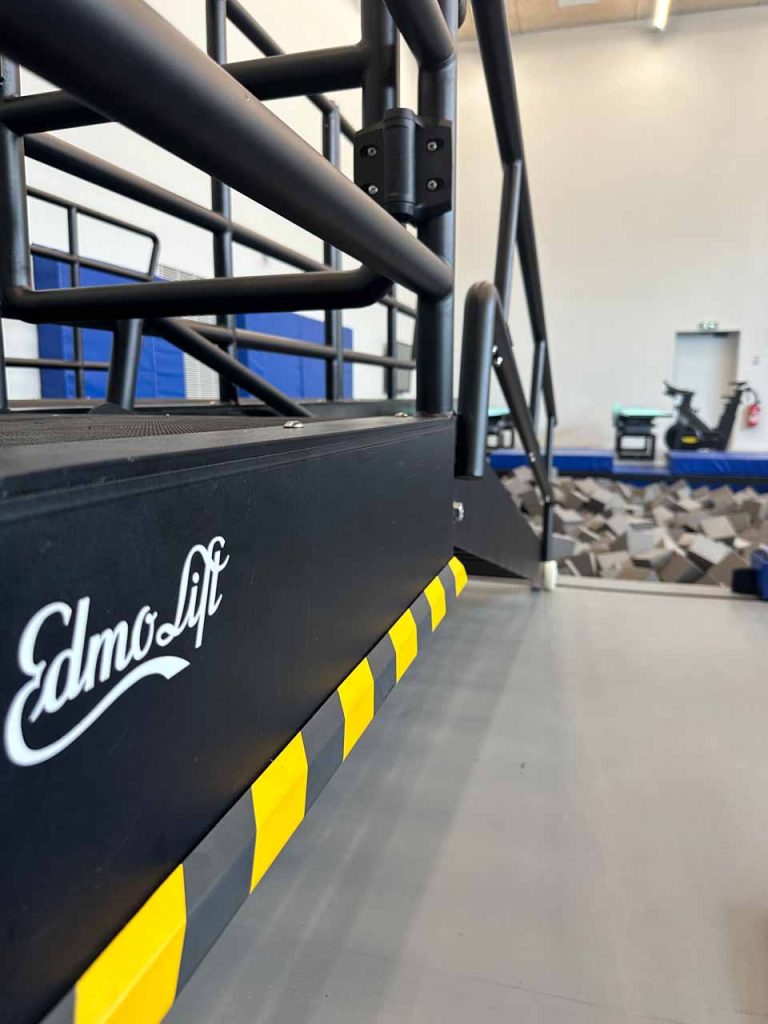

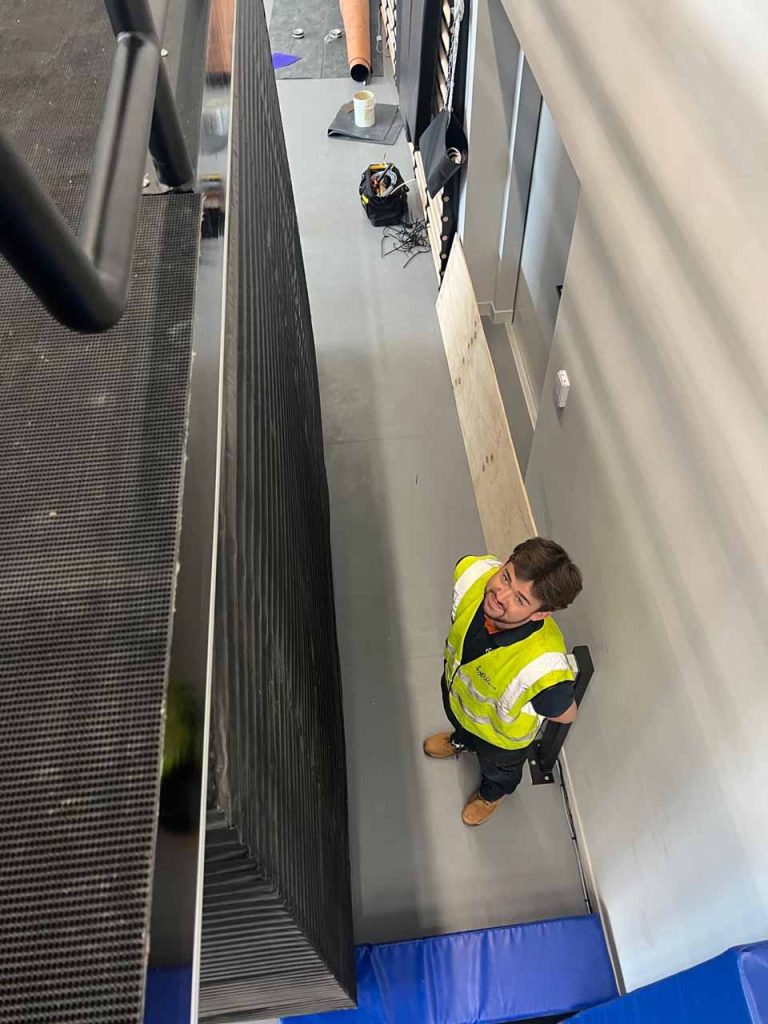

La piattaforma di 5 x 1.7 m è stata realizzata per soddisfare i requisiti dimensionali richiesti dalle competizioni. Azionata da un motore EMG da 5.5 kW e 3 CV, due cilindri idraulici, ciascuno con valvola di sicurezza integrata e valvola a solenoide indipendente, bloccavano ciascun cilindro e impedivano il trasferimento di olio tra di essi, aumentando così la stabilità. Il progetto della piattaforma includeva anche un carrello di rotolamento guidato, barre di sicurezza e gonne a soffietto. Subacquei e istruttori accedevano alla piattaforma tramite due cancelli a chiusura automatica. La piattaforma era controllata solo da terra, con abbassamento di emergenza tramite valvola di scarico manuale.

Progettazione dell'edificio/luogo

Gli architetti del Centro Acquatico Olimpico di Parigi 2024 sono VenhoevenCS, uno studio con sede ad Amsterdam, e Ateliers 2/3/4/, uno studio di architettura francese. Il Centro Acquatico è una struttura in legno con un tetto scenografico, situata in un ex sito industriale di fronte allo Stade de France. Il progetto è stato creato in collaborazione con Bouygues Batiment Ile de France, Récréa, Dalkia e altri consulenti. Il Centro Acquatico è concepito per essere più di una semplice sede olimpica, ma piuttosto un contributo duraturo alla città di Parigi e ai suoi abitanti. Il progetto incorpora diverse caratteristiche sostenibili, tra cui materiali di origine biologica; un tetto che funge da impianto solare e fornisce il 20% dell'energia necessaria per riscaldare la piscina; un sistema di raccolta dell'acqua piovana; un ponte pedonale che collega il centro allo Stade de France; e altri 100 alberi e arbusti per migliorare la qualità dell'aria e la biodiversità.
