Fren Montajı, Bakımı ve Arıza Giderme

HydraSafe Brake Easy ve HydraSafe Brake Plus Manual'ı örnek olarak kullanarak

Kevin Cunningham ve Kyle Toan tarafından.

Genel Bakış

HydraSafe Freni, A17.1 2.19 sayılı İstenmeyen/Yükselen Asansör Kodunda belirtilen güvenlik standartlarını karşılamak veya aşmak üzere tasarlanmıştır ve herhangi bir çekişli asansör sisteminde kritik bir bileşen olarak optimum güvenliği sağlar. Dahası, çok yönlü tasarımı, "T" ray konfigürasyonunu kullanan hidrolik asansörler için A17.1 3.17 gereksinimlerini karşılamak üzere sorunsuz bir şekilde uyarlanmasına olanak tanır.

HydraSafe Freni için muayene ve test prosedürleri, Yükselen Kabin Aşırı Hız Koruması, İstenmeyen Kabin Hareket Cihazları ve Acil Durum Freni protokolleri ile ilgili olarak ASME A17.1 8.6.4.19.11 spesifikasyonlarına sıkı sıkıya bağlıdır, ancak bunlarla sınırlı değildir. Bakım prosedürleri, tek tip güvenlik standartlarını garanti etmek için hem çekişli hem de hidrolik asansör sistemlerinde standartlaştırılmıştır.

HydraSafe Brake, optimum performans için aylık bakım kontrolleri önerse de, bu sıklık zorunlu değildir ve bunun yerine sözleşme anlaşmalarına veya yetkili merci tarafından belirlenen yönergelere ve ASME kod uyumluluk düzenlemelerine göre belirlenmelidir. Ürün serimizin sürekli güvenilirliğini ve güvenliğini sağlamak için bu bakım prosedürlerini planlı ziyaretlerinize dahil etmenizi öneririz:

• Üniteyi aylık olarak veya bir sonraki planlı bakım ziyaretinde görsel olarak inceleyin. Çatlak veya ezik gibi hasar belirtileri olup olmadığını kontrol edin ve contaların etrafındaki yağ sızıntılarını inceleyin. Tüm bileşenlerin güvenli bir şekilde sabitlendiğinden ve fren balatası ile kılavuz ray arasında uygun boşlukların olduğundan emin olun. Optimum performansı korumak için yağ kalıntılarını temizleyin.
• HydraSafe Fren ünitesi, kod uyumluluğu için A17.1 8.6.4.19.11 standartlarına uygun olarak doğru çalışmasını doğrulamak amacıyla yıllık olarak test edilmelidir.
• HydraSafe Fren ünitesi, her beş yılda veya 60 ayda bir, ASME A17.1 8.6.4.19.11 koduna göre kapsamlı bir teste tabi tutulmalıdır. Bu test, test edilen her asansör için ayrı ayrı belirlenen tam yük kapasitesinde ve AHJ ve ASME Kodunda belirtilen İstenmeyen/Yükselen kapasitelere uyumu sağlamak için %125 kapasitede değerlendirmeler yapılmasını içerir.

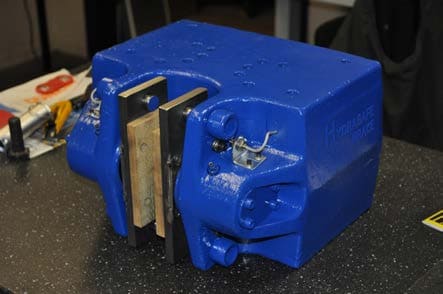

Fren Ünitesi

HydraSafe Freni iki ana bileşenden oluşur: Fren Ünitesi ve Fren Ünitesinin içinde yer alan Güç Ünitesi.

Fren Ünitesi Bileşenleri:

• Emniyet şalteri (cihaz başına iki adet)
• Fren balataları (cihaz başına iki adet)
• Her bir fren balatası için geri çekilebilir yaylar (cihaz başına toplam dört adet).
• Paslanmaz çelik pistonlar (cihaz başına iki adet)
• Silecek contası (cihaz başına iki adet)
• Basınç contası (cihaz başına iki adet)
• Arka plaka contası (cihaz başına iki adet)
• Tahliye vanası/bağlantı parçası (cihaz başına iki adet)
• SS-400-1-4 erkek bağlantı parçası (cihaz başına iki adet)
• SS-400-3 Bağlantı Parçası (cihaz başına bir adet)
• Varsa fren balatası aşınma sensörleri (cihaz başına iki adet)

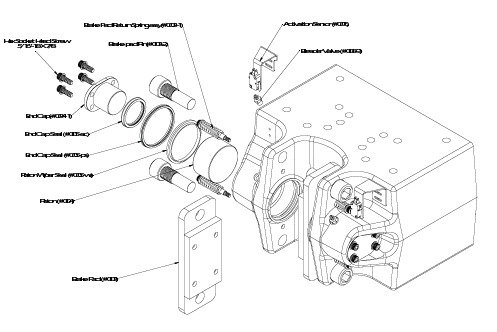

Fren Ünitesi — Şemalar

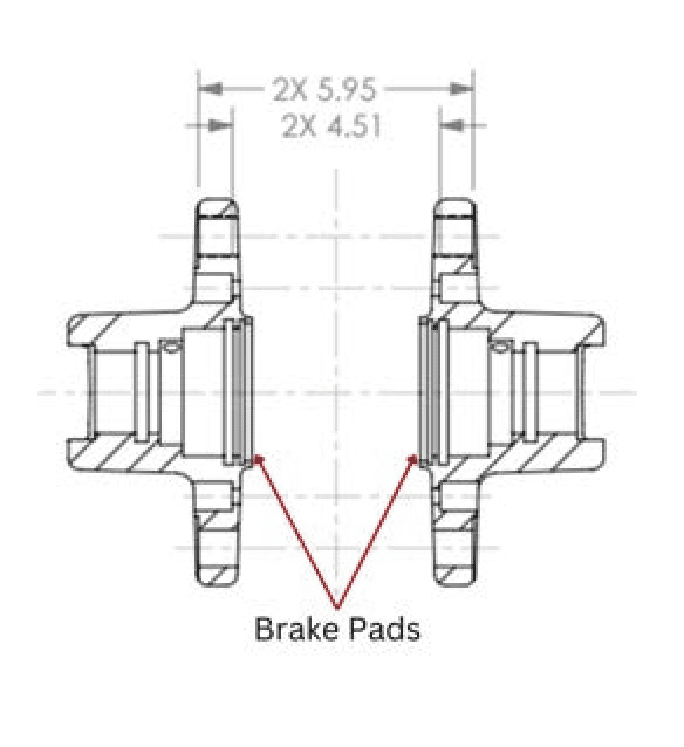

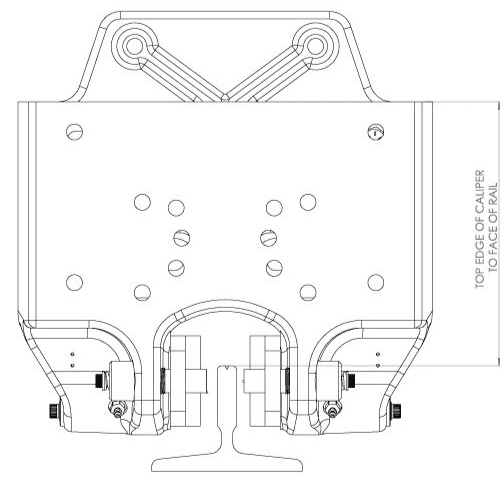

Fren Ünitesi — Kaliperden Ray Bağlantı Şeması

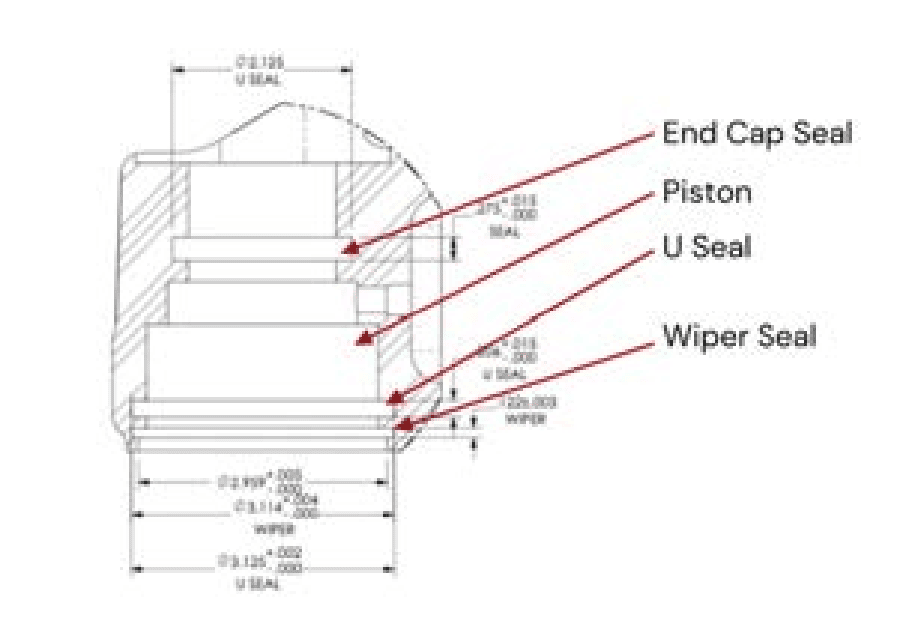

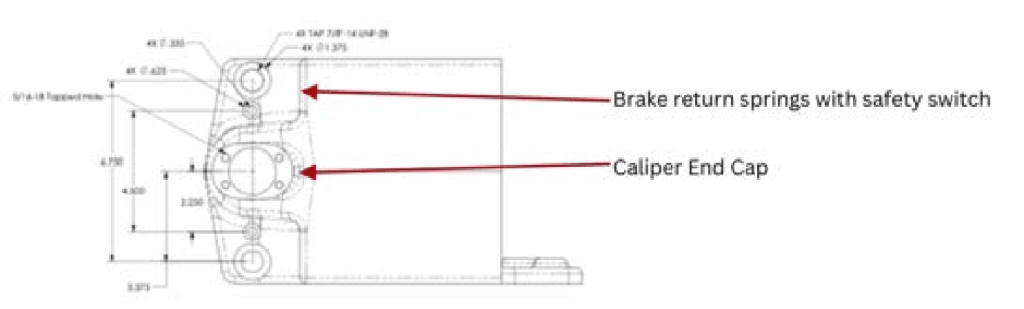

Fren Ünitesi — Kaliper Şeması

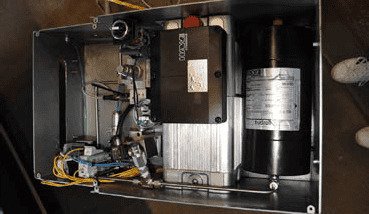

Dalgıç Güç Ünitesi

Güç Ünitesi Bileşenleri:

• Dahili motorlu, 120 V'luk dalgıç güç ünitesi (Cihaz başına bir adet).
• Araç içi teşhis modülü.
• Doldurma kapağı ve seviye sensörü bulunan entegre yağ haznesi.
• Normalde açık ve kapalı kontaklara sahip iki adet 120 V röle.
• Bir adet sigorta bloğu ve 20 A'lik bir sigorta.
• Muhafaza, tüm bileşenleri barındıran, UL onaylı bir elektrik kutusudur.
• HPS tipi Akümülatör Vanası
• Valften kaliperlere uzanan, hızlı bağlantı elemanlı 3/8 inçlik (5800 PSI) hidrolik hortum.

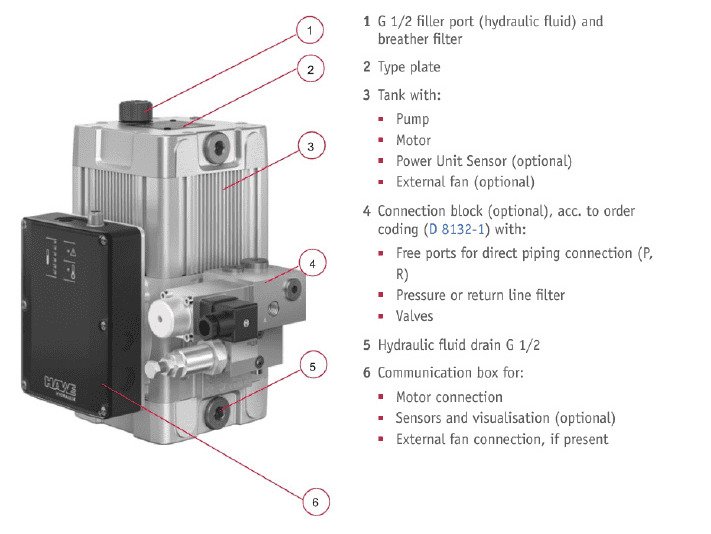

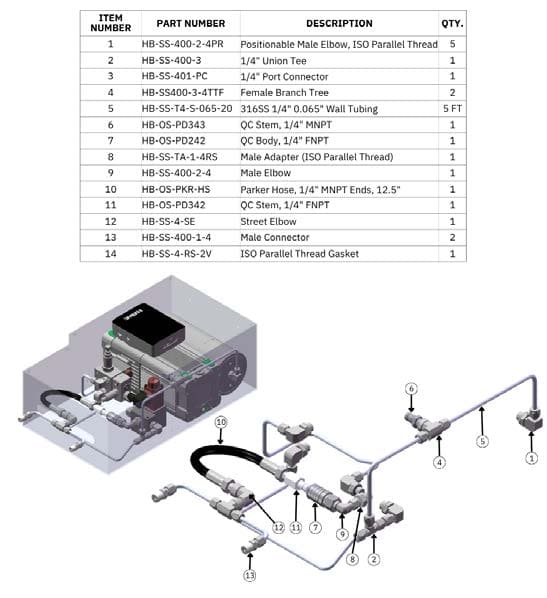

Güç Ünitesi Diyagramı

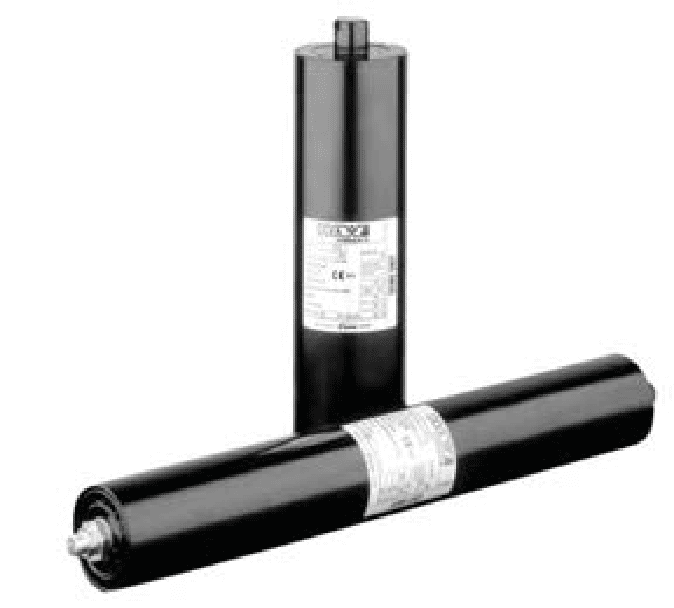

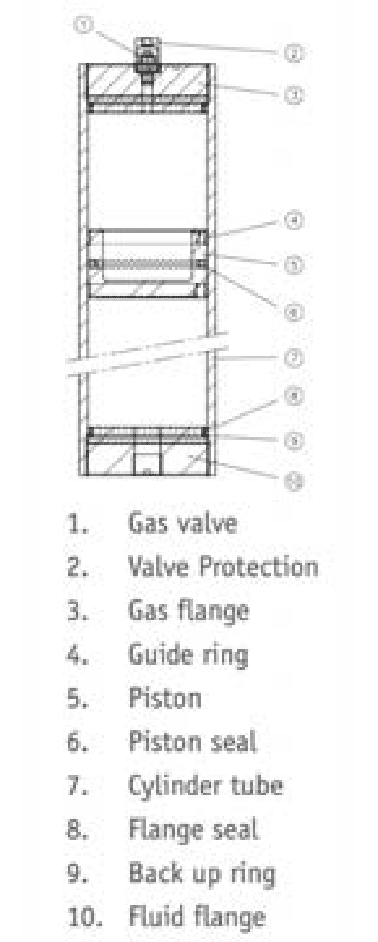

Güç Ünitesi — Akü

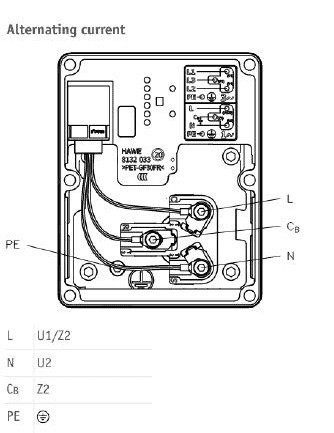

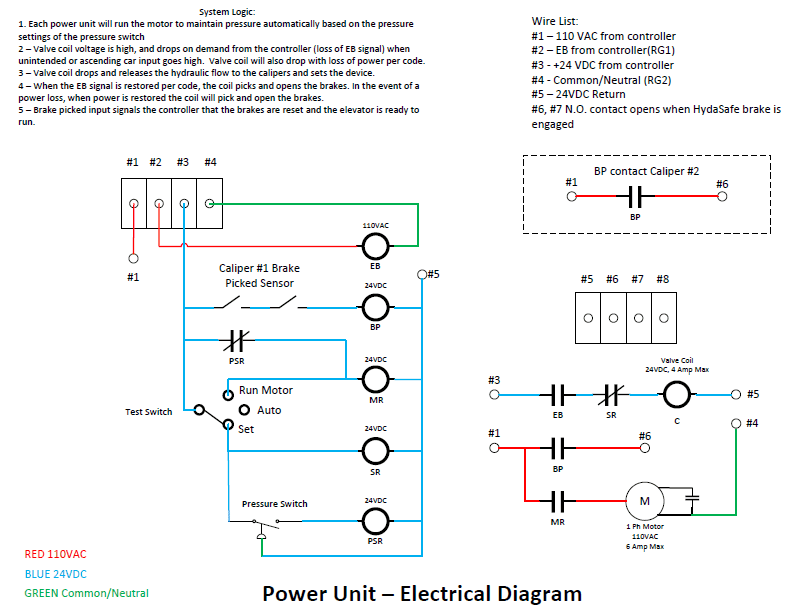

Güç Ünitesi – Elektrik Şeması

Fren Ünitesi – Bakım

• Bakım işlemleri yalnızca yetkili personel tarafından yapılmalıdır.
• Fren balatalarının kılavuz raydan ve fren balatası yüzeyinden olan mesafesini izlemek için aylık kontroller veya planlı bakım ziyaretleri sırasında kontroller gerçekleştirin.
• Fren parçalarını düzenli olarak temizleyerek kir, toz ve döküntülerden arındırın.
• Yılda iki kez, fren kaliperi gövdesi ile araç yapısı arasındaki tüm cıvata bağlantılarını kontrol ederek üretici spesifikasyonlarına uygun olduklarından emin olun.
• Yılda iki kez, pistonlar ve uç kapakları çevresindeki yağ sızıntıları için fren kaliperlerini kontrol edin. Contaların ömrü belirsizdir; sızıntı meydana gelirse contaları değiştirin.
• Fren balatalarını altı ayda bir aşınma açısından kontrol edin.
• Doğru ayarların ve boşlukların sağlanması için, kılavuz rayın her iki tarafındaki her bir fren balatasının eşit şekilde ayarlandığını yıllık olarak doğrulayın.
• Fren balataları 1/8 inç kalınlığa (sadece balata malzemesi) ulaştığında değiştirilmelidir. Yeni fren balatalarının boyut/kalınlığı ray boyutuna bağlı olarak değişir. Boyut/kalınlık 1/4 inç ile 5/8 inç arasında olabilir. Fren balataları, aşınma göstergesi aşınmayı gösterdiğinde değiştirilmelidir. Bu modelde aşınma göstergesi yoksa, 1/8 inç kalınlığın doğrulanması yapılmalıdır.
• Fren balatalarının tipik kullanım ömrü, kullanıma bağlı olarak beş ila 15 yıl arasında değişir. Fren balataları 1/8 inç kalınlığa ulaştığında değiştirilmelidir.
• Her bir fren balatasının her iki tarafındaki iki geri çekme yayının düzgün çalışıp çalışmadığını en az ayda bir kez kontrol edin. Doğru çalışmıyorlarsa her iki yayı da değiştirin.
• Her bir fren balatası için bir adet olmak üzere toplam dört adet güvenlik mikro şalterinin, yönetmelik gerekliliklerine uygun şekilde çalıştığını doğrulayın. Arızalı şalterleri değiştirin.
• Her iki kaliper tarafındaki piston bölgesinde veya arka plaka çevresinde yağ sızıntısı olup olmadığını kontrol edin. Her pistondaki silecek contası çevresinde hafif yağ kalıntısı normaldir. Başka bir sızıntı meydana gelirse contaları değiştirin.
• Basınç bağlantı noktaları ve tahliye vanası çevresinde yağ sızıntısı olup olmadığını kontrol ederek düzgün çalışıp çalışmadığını doğrulayın.

Güç Ünitesi — Bakım

• Bakım işlemleri yalnızca yetkili personel tarafından yapılmalıdır.
• Arıza veya hasar durumunda, hidrolik sistemi derhal kapatın.

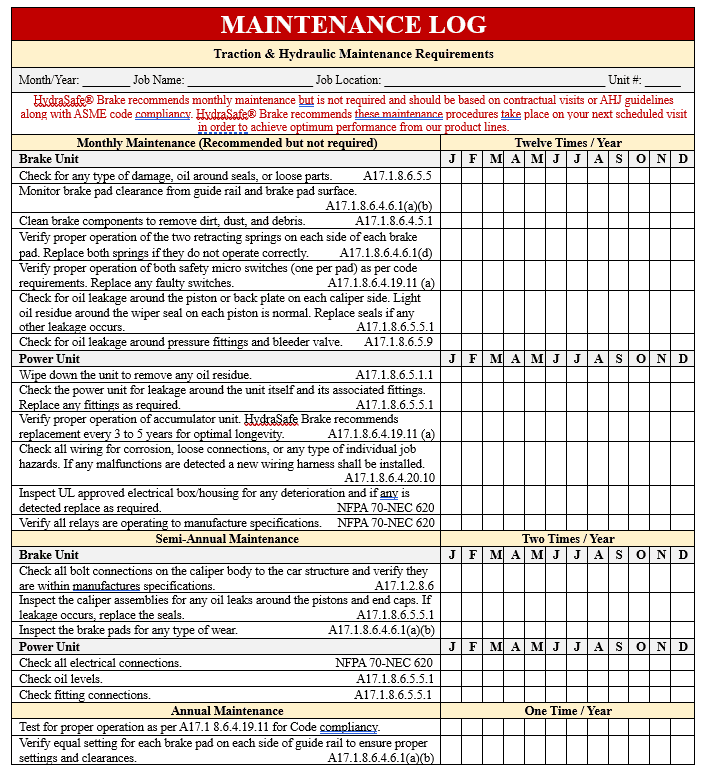

• Tüm bakım faaliyetlerini bir bakım kayıt defterine kaydedin.
• Aylık kontroller önerilir ancak zorunlu değildir. Yağ kalıntılarını gidermek için cihazı silin.
• Altı ayda bir tüm elektrik bağlantılarını kontrol edin.
• Altı ayda bir sızıntı olup olmadığını kontrol edin.
• Altı ayda bir yağ seviyelerini ve bağlantı noktalarını kontrol edin.
• Güç ünitesinin tam çalışır durumda olduğunu yılda bir kez kontrol edin.
• Güç ünitesi, kendi içinde kapalı, yalıtımlı bir ünitedir. Garantiyi geçersiz kılacağı için tamir etmeye çalışmayın. Yanlış voltaj, pistonlar etrafındaki mekanik sıkışma, kir veya pas gibi sorunları tespit edin ve giderin. Gerekirse yeni bir güç ünitesi takın.
• Güç ünitesini ve ilgili bağlantı parçalarını sızıntı açısından kontrol edin ve gerekirse bağlantı parçalarını değiştirin.
• Rölelerin düzgün çalışıp çalışmadığını kontrol edin ve arızalı olanları değiştirin.
• Aylık olarak veya planlı bakım ziyaretleri sırasında akümülatör ünitesinin düzgün çalışıp çalışmadığını kontrol edin. HydraSafe Brake, optimum performans için akümülatörlerin üç ila beş yılda bir değiştirilmesini önermektedir.
• Kablolarda korozyon, gevşek bağlantılar veya tehlike olup olmadığını kontrol edin. Arıza tespit edilirse kablo demetini değiştirin.

• UL onaylı elektrik kutusunu/muhafazasını herhangi bir yıpranma belirtisi açısından inceleyin ve gerekirse değiştirin.
  HydraSafe Brake, istenmeyen/yükselen çalışma durumlarını en aza indirmek için fren balatalarının, contaların, yağın, emniyet anahtarlarının, yayların ve akümülatörün her 10 yılda bir veya asansör boşluğu koşullarına ve aşınmaya bağlı olarak daha erken değiştirilmesini önermektedir. Bileşenlerin ömrünü belirlemek için şantiye koşullarını aylık olarak izleyin.

Kod Uyumlu Test Prosedürleri

8.6.4.19.11 Yükselen Araç Aşırı Hız Koruması ve İstenmeyen Araç Hareketi Cihazları ve Acil Durum Freni:

(a) Muayeneler. Yükselen vagon aşırı hız koruma ve istenmeyen vagon hareketi cihazlarının tüm çalışan parçaları, tatmin edici çalışma koşullarında olduklarını ve 2.19.1.2(a) ve 2.19.2.2(a) maddelerinin ilgili gerekliliklerine uygun olduklarını belirlemek için muayene edilecektir.

(b) Testler. Yukarı çıkan vagonun aşırı hız koruması, vagonun yükü olmadığında, yukarı yönde en düşük çalışma (muayene) hızında testlere tabi tutulacaktır.

(c) Testler. İstenmeyen araç hareketi, araçta yük bulunmadan, yukarı yönde en düşük işletme (muayene) hızında testlere tabi tutulacaktır.

Sorun giderme

HydraSafe Brake, yükleniciden alınan sipariş formuna göre doğru basınç ve voltaj ayarlarını yapmış ve test etmiştir. Bu, işe özel bir bilgidir ve her bir ünite kurulum için teslim edilmeden önce yüklenici ve üretici tarafından doğrulanmıştır. Sorunlar ortaya çıkarsa, daha fazla sorun giderme için HydraSafe Brake'i aradığınızda sipariş formu bilgilerinizi ve HydraSafe Brake seri numaranızı hazır bulundurun.

HydraSafe Freni çalışmıyor:

• Kurulum kılavuzundaki bağlantı şemasına göre kablolamanın doğru yapıldığından emin olun.
• Her iki ünitede de HydraSafe güç ünitesi ile sigorta bloğundaki bağlantı noktasında güç olup olmadığını kontrol edin.
• Kontrol ünitesindeki sigortaların atmamış olduğundan emin olun.
• 110 V'luk özel besleme hattının elektrik aldığından ve devre kesici atmadığından emin olun.
• Mikro şalterin açık konumda olduğundan ve HydraSafe Freninin devreye alınmadığından emin olun. Güç ünitesinde elektrik var, ancak pompa çalışmıyor:
• Her iki ünitede de HydraSafe güç ünitesi ile sigorta bloğundaki bağlantı noktasında güç olup olmadığını kontrol edin.
• Güç ünitesi içindeki rölelerin voltaj aldığını ve enerjilendiğini doğrulayın.
• Rölelerin düzgün çalışır durumda olduğunu doğrulayın.
• Vanadaki bobinin çalıştığını ve elektrik aldığını doğrulayın.
• Mikro anahtarın açık olduğundan ve HydraSafe Freninin devreye alınmadığından emin olun.
• Çalıştırma başlatma kondansatörünü değiştirin.
• Yukarıdaki doğrulama işlemlerinden sonra pompa çalışmazsa, 773-823-7439 numaralı telefondan HydraSafe Brake'i arayın. Güç ünitesini sökmeyin, aksi takdirde garanti geçersiz olur.

Güç ünitesinde elektrik var, ancak pistonlar hareket etmiyor:

• Fazla havayı gidermek için hidrolik hatları kontrol edin/havasını alın.
• Pistonların sıkışmadığından ve contaların doğru şekilde yerleştirildiğinden emin olun.
• Yağ sızıntısı olmadığından emin olun.
• Fren balatasının sıkışmadığından ve kılavuz cıvatalarına düzgün şekilde oturduğundan emin olun.
• Güç ünitesinin yağ haznesinde yağ olup olmadığını kontrol edin.
• HydraSafe Brake üzerindeki mikro anahtarın ayarlanmamış olduğundan emin olun.

Güç ünitesinde elektrik var, ünite çalışıyor ve pistonlar devreye giriyor, ancak asansör durmuyor:

• HydraSafe freninin, kılavuz ray üzerine doğru şekilde ve yeterli balata boşluğuyla monte edildiğinden emin olun.
• Pedlerin aşınmış olmadığından emin olun.
• HydraSafe freninin kurulum kılavuzunda belirtildiği gibi dik, düz ve kare olduğundan emin olun.
• Asansörün hızı ve kapasitesine bağlı olarak sistem içindeki basıncı, güç ünitesindeki hızlı bağlantı basınç göstergesi portunu kullanarak doğrulayın. (Onaylamak için sipariş formundaki bilgilere bakın.)
• Kontrol ünitesinden gelen sinyalin, istenmeyen/yükselen hareket için uygun şekilde enerjilendirildiğini doğrulayın.
• Basınç valfi ayarı için HydraSafe Brake'i (219) 381-1664 numaralı telefondan arayın.

Aşağıda listelenen tüm arızalar, yetkili bir asansör teknisyeni tarafından manuel sıfırlama gerektirir.

Asansör bir katta durdu ve çalışmıyor:

• Fren balata anahtarlarının doğru şekilde ayarlandığından ve ayar konumunda olmadığından emin olun.
• Fren balatalarının aşınmış olup olmadığını kontrol edin. Bu sinyal kontrol ünitesi tarafından izlenir ve bir hata göstermelidir.
• Güç ünitesindeki yağ seviyesini kontrol edin. Bu sinyal kontrol ünitesi tarafından izlenir ve bir hata göstermelidir.
• HydraSafe Plus modeli: Kapı kilidi jumper kablolarının kontrol ünitesinde bırakılmadığından emin olun.
• HydraSafe Plus modeli: Kuyuya girme önleme cihazının devreye girmediğini doğrulayın. Asansör, kat seviyesinde değil, kapı bölgesinde durdu ve çalışmayacak:
• Makine freninin çalışır durumda olduğunu doğrulayın. Bu sinyal kontrol ünitesi tarafından izlenir ve bir hata göstermelidir.
• HydraSafe Plus modeli: Çukur işgal cihazının aktif hale getirilmediğini doğrulayın.
• HydraSafe Plus modeli: İlk müdahale ekiplerinin müdahalesinin etkinleştirilmediğini doğrulayın. (Daha önce ilk müdahale ekiplerinin yolcuları kurtardığı bir sıkışma olayı yaşandı mı?)
• Asansör kabini ve asansör boşluğu kapı kilitlerinin sinyallerini doğrulayın. Asansör bilinmeyen bir yerde, kapıları kapalı halde durdu ve çalışmıyor:
• Makine freninin çalışır durumda olduğunu doğrulayın. Bu sinyal kontrol ünitesi tarafından izlenir ve bir hata göstermelidir.
• Normal güç kaynağının mevcut olduğunu doğrulayın. Bu sinyal kontrol ünitesi tarafından izlenir ve bir hata göstermelidir.
• HydraSafe Plus modeli: Çukur işgal cihazının aktif hale getirilmediğini doğrulayın.
• HydraSafe Plus modeli: İlk müdahale ekiplerinin müdahalesinin etkinleştirilmediğini doğrulayın. (Daha önce ilk müdahale ekiplerinin yolcuları kurtardığı bir sıkışma olayı yaşandı mı?)
• Araç ve asansör kapısı kilitlerinin sinyallerini doğrulayın.

HydraSafe Frenini sıfırlamadan önce asansör freninin durumunu daima kontrol edin.

Kurulum kuralları

1. Doğru birimleri aldığınızdan emin olmak için proje/iş numaranızı kontrol edin.

• Üniteler ray boyutu, makaralı kılavuz tipi, hız ve kapasite açısından önceden ayarlanmıştır.

2. Asansörü uygun LOTO prosedürleriyle güvenli hale getirin.

3. Asansör kabini askısının üretici spesifikasyonlarına göre dikey, yatay ve dik açılı olduğunu doğrulayın.

4. Kriko cıvatalarını kullanarak, askıların üst kısımlarını sabitleyin ve araç askısını rayların üzerine ortalayın. Önden arkaya ve yandan yana doğru.

5. Asansör kabini kılavuzlarını çıkarın.

6. Doğru hizalama için kumpası ve/veya montaj plakasını traversin veya emniyet plakasının üzerine yerleştirin ve kılavuz ray uygulamasına göre aşağıdaki üretici ayarlarını izleyin.

7. 11/16 inçlik matkap ucu takılı bir manyetik matkap kullanarak, her bir montaj plakası için her iki tarafa üçer adet adaptör plakası montaj deliği açın.

8. Adaptör plakası cıvataları etiketli torbayı kullanın – altı takım 5/8 inç düz başlı cıvata, kilitli rondela ve düz rondela. Montaj plakasına bağlı olarak, iki arka cıvata doğrudan cıvatalanabilir.

9. Montaj plakasını çapraz başlığa sabitleyin. Her birini 212 ft/lb torkla sıkın.

10. Eğer takılıysa, güç ünitesi kutusundaki hızlı bağlantı parçasını gevşeterek güç kaynağını kaliper gövdesinden çıkarın. Bu işlem, kaliper gövdesini ve güç ünitesini birbirinden ayıracaktır. Güç ünitesi ayrı olarak paketlenmiş olabilir.

11. HydraSafe fren kaliper gövdesini montaj plakasına yerleştirin ve sabitleyin.

12. HydraSafe Frenini rayın içine kaydırın ve balataların ray yüzeyinin iç kısmındaki bıçaktan 1/8 ila 1/4 inç geride olduğundan emin olun.

13. Pedleri rayın ortasına yerleştirin, ped ile ray arasında 3/16 inç ila 1/4 inç arasında hava boşluğu bırakın.

14. “Kaliper Gövdesi Donanımı” etiketli donanım torbasını kullanarak kaliper gövdesini montaj plakasına takın. Her birini 212 ft/lb torkla sıkın.

15. Güç ünitesini kaliper gövdesine kaydırın, yağ hattını/hatlarını hızlı bağlantı parçaları aracılığıyla bağlayın. 4 mm'lik bir Allen anahtarı kullanarak basıncı boşaltarak güç ünitesinin basınç altında olmadığını doğrulayın (bkz. 22. adım).

16. Güç ünitesi kutusunu kaliper gövdesine sabitleyin ve "Güç Ünitesi Donanımı" etiketli donanımı kullanarak açılı destek parçasını ekleyin.

17. Verilen çizimlere göre Güç Ünitesi kutusuna özel bir 110/120VAC besleme kablosu çekin.

18. Karşı taraftaki güç ünitesini HydraSafe Fren kablo demetini kullanarak bağlayın. (NEC bölüm 620 yönetmeliklerine uygun bir elektrik borusu kullanılmalı ve/veya asansör yüklenicisi tarafından monte edilmelidir.)

19. Her güç ünitesi kutusunda bulunan test anahtarını kullanarak cihazları ayarlayın ve çalışmayı kontrol edin.

20. Birlikte verilen tahliye hortumu ve şişesiyle her bir ünitenin hatlarındaki havayı boşaltın.

• Kan alma işlemi:

• Plastik hortumu tahliye vanasının üzerine yerleştirin.
• Test düğmesini kullanarak güç ünitesini iki saniye çalıştırın.
• 1/4 inçlik bir anahtar kullanarak, tahliye vanasını 1/4 tur açarak sıvının verilen şişeye boşalmasını sağlayın. Bu işlemi her bir ünite için tekrarlayın. Plastik tüpte hava kabarcığı kalmayana kadar tahliye işlemine devam edin.
• Boşaltılan yağı tekrar yağ tankına dökün ve kapağı sıkıca kapatın.

21. Seyahat kablosu içindeki yedek kabloların varlığı doğrulanmalıdır. Yedek kablo bulunmaması durumunda yeni bir seyahat kablosuna ihtiyaç duyulabilir.

22. Şarj işlemi tamamlandıktan sonra güç ünitesini çıkarmak için güç kaynağını ayırın. Bu işlem, cihazı/cihazları otomatik olarak ayarlayacak ve sistemde 5,000 PSI'ye kadar basınç oluşmasına neden olabilir. Pompaya bağlı vanada 4 mm'lik bir Allen anahtarı kullanarak basıncı boşaltın. Artık hortumları ayırabilir ve güç ünitesini çıkarabilirsiniz.

23. Her bir ünitede, gerekirse basınçları doğrulamak için bir basınç portu bulunmaktadır.

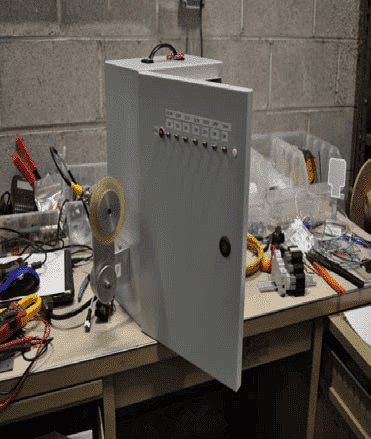

HydraSafe Fren Plus Modeli

24. “Araç Üstü Kutusu” etiketli kutuyu açın (gerekirse). 1 inçlik Unistrut ve bağlantı elemanlarını kullanarak kutuyu HydraSafe üniteleri arasında uygun bir yere monte edin. Üniteleri bağlamak için 1/2 inçlik esnek EMT kullanın ve verilen kabloları her bir üniteye çekin. Kontrol ünitesi makine dairesine de monte edilebilir (tercih edilen yöntem).

25. Her bir kabloyu kontrol kutusuna takın ve bağlantı şemalarına göre güç ünitesine bağlayın.

26. Araç üstü kodlayıcıyı takın ve HydraSafe araç üstü kontrol ünitesine bağlayın.

27. Kapı konum monitörünü takın ve HydraSafe araç üstü kontrol ünitesine bağlayın.

• Ek özelliklerin, HydraSafe araç üstü kontrol ünitesinde bulunan terminallere bağlanması yeterlidir.

28. Seyahat kablolarınızı HydraSafe kontrol ünitesi arayüzünden HydraSafe araç üstü kontrol ünitesine bağlayın.
