Asansör Teşhisi için En Son Enstrümantasyon

Elektrik arızaları genellikle enstrümantasyon ve diğer kaynakların kullanılmasını gerektirir.

Bu karmaşık ekipmanın sürekli sorunsuz çalışmasından asansör teknisyenleri sorumludur. Bu zor olabilir ve bazen özel araç ve gereçler kullanmak gerekebilir. Bunların başında elektronik ve diğer ölçü aletleri gelmektedir. Sıklıkla düzelteceğiniz şeyi önce ölçmeniz gerekir.

Kesintiler elverişsizdir ancak karmaşık makineler ve zorlu uygulama göz önüne alındığında kaçınılmazdır. Ardından, arabaları hareket ettirmek teknisyenin görevidir. Bazen basittir - dakikalar içinde yapılır - ancak çoğu zaman çok daha fazla zamana ihtiyaç vardır. Bileşik arızalar, gelişmiş teşhis becerileri ve belki de dışarıdan yardım gerektirir. Bu, makine operatörüyle hızlı bir görüşme veya üreticinin teknik yardımına bir çağrı anlamına gelebilir. Bunlar değerli kaynaklardır. Makine operatörleri, teknoloji insanlarıyla sohbet etmek için zaman ayırmayı sever ve siz de onların bilgi ve deneyimlerinden yararlanırsınız.

Cep telefonları her zaman somut bir ortamda çalışmaz. Zemin kattan bir kablo bağlantısı kurun ve erişilebilir bir bölgeye dokunun. Bu dal devreleri genellikle zincirlemedir, bu nedenle genellikle dokunup gidebilirsiniz. Çalışırken teknik yardım ile konuşabilmeniz için mobil kumandanın yanındaki duvara eller serbest bir alıcı asın.

Şimdiye kadar iki bilgi kaynağı düşündük: deneyimli kullanıcı ve teknik yardım. Başka bilgi toplama modları da vardır. İnterneti ihmal etmeyin. Üreticinin web sitesinde bol miktarda kaynak var. Cihaz pin çıkışları da dahil olmak üzere veri sayfaları ve teknik özellikler, temel tanılama yardımcılarıdır. Veri sayfaları ayrıca sık sık sorun giderme sorularını ve yanıtlarını (SSS'ler) içerir.

Hareket kontrolörü, üç fazlı besleme, doğrultucu, DC bara ve evirici bölümü, ayrıca insan arayüzü ve okumalar dahil tüm güç yollarını düzenler. Bunlardan herhangi biri, korozyon veya fiziksel hasar nedeniyle arızaya maruz kalabilir ve muhtemelen tüm sistemi çökertebilir. Genellikle, bu arızaları azaltmanın anahtarı mekanik değil elektrikseldir. Bunun için, enstrümantasyonun yanı sıra onu güvenli bir şekilde dağıtmak ve sonuçları okuyup yorumlamak için bilgiye ihtiyacınız var. Üreticinin verileri genellikle hareket kontrolörü ve ilgili kablolamayı kapsayan ayrıntılı şemalar içerir. Bu diyagramlar genellikle büyüktür ve kılavuzda sayfadan sayfaya bağlantıların gösterildiği iki veya daha fazla sayfayı kapsar.

Hemen hemen tüm elektronik cihazlarda değişen miktarlarda grafik içeriği olan ekranlar bulunur. En üstte, çok sayıda menü ve alt menüyü çağıran ayrıntılı ekranlar ve ön panel kontrolleri ile osiloskop enstrüman ailesi bulunur. Tipik olarak, ön panelde dört analog giriş vardır. Problar ve BNC kabloları takılır ve likit kristal ekranlar (LCD'ler) dalga formlarını ve ilgili verilerin tablolarını gösterir. Bundan, teknisyenler genellikle arızaları izole edebilir ve onarımlar yapabilir. Bu, havyanızı ısıtıp ısıtamayacağınızı veya başka bir yere bakmanız gerekip gerekmediğini belirleyen, bileşen seviyesine kadar teşhis içerir.

Devre kartları basitçe değiştirilebilir (hızlı ve kolay ancak pahalı) veya onarılabilir (sabır ve deneyim gereklidir ancak çok daha az maliyetlidir). Ekonomi, karar sürecini yönlendirir.

Enstrümantasyona gelince, multimetre ile başlayın. İlkel bir sayaç, büyük bir donanımdan veya büyük bir kutu mağazasından 10 ABD Dolarına alınabilir, ancak genellikle bu tür işler için uygun değildir. Yaklaşık 877 ABD Doları fiyatla satılan ve ömür boyu dayanacak şekilde üretilmiş bir Fluke 500 multimetre kullanıyoruz. Her zaman CAT ve giriş voltajı ve akım değerlerinin yeterli olduğundan emin olun. Asansör motorları ve hareket kontrolörleri tipik olarak 480 V'luk üç fazlı bir beslemeyle çalışır ve multimetre ile kontrol edilecek ilk şey budur. Motor çalışırken üç bacak %5 içinde olmalıdır.

Alınacak bir sonraki ölçüm DC veriyoludur. Buradaki voltaj, tam dalga doğrultucu nedeniyle AC hat voltajından daha yüksek olan yaklaşık 680 VDC'dir. Zorlu uygulama nedeniyle, doğrultucu diyotlar ve filtre kapasitörü büyüktür ve sıcak çalışır. Sık sık suçludurlar ancak ucuzdurlar ve değiştirilmesi kolaydır. Minimum dalgalanma ile güzel ve kararlı bir DC bara voltajı istiyorsanız, kapasitörler kritik öneme sahiptir. Çok fazla dalgalanma varsa, düzeltme bölümü çalışmayacaktır.

Dalgalanmayı ölçmek için bir osiloskop ve/veya spektrum analizörü gereklidir. Daha önceki makaleler, tezgah tipi, şebeke topraklamalı bir aleti, referans verilen ancak sistem zemininin üzerinde yüzen bir voltaja bağlamanın risklerine işaret etmişti. Sorun, diferansiyel problar kullanılarak çözülebilir, ancak çoğu elektrikçi, mükemmel Fluke Scopemeter gibi, yerden yalıtılmış, elde taşınan, pille çalışan bir multimetre kullanır. Geniş bir dalgalanma varsa, doğrultucu bölümüne geri dönün ve sorunlu kapasitörü değiştirin. Tüm bağlantıları korozyon veya gevşeklik açısından kontrol etmeyi ihmal etmeyin. (DC bağlantıları, AC bağlantılarından daha fazla korozyona meyillidir. İletkenlere veya terminallere temas etmeden önce, depolanmış gerilimi boşalttığınızdan emin olun.)

Burada yine, motor girişine doğrultucu çıkışına bakmak için el tipi sayacı kullanın. AC dalgalanması yerine DC barasında sabit bir DC voltajı görmelisiniz. İnverter bölümü bu gerilime dijital darbeler uygular, gerilimi yükseltir ve motora uygular. Sıfır voltaj (elektrik kesintisinde olduğu gibi) freni devreye sokar.

İnverter bölümü çalışması, ayrıntılar farklılık gösterse de temelde tüm markalarda aynıdır. Kullanım kılavuzu sizi bu alanda çalışmak için donatmalıdır. Şimdi asansör tanılamasında kullanılan diğer bazı elektrikli aletlere geçiyoruz. Böyle bir alet temassız multimetredir. Yüksek voltajla uğraşırken, toprak probunun devre boyunca şönt yapmasına izin vererek kayma potansiyeli vardır. Fluke temassız multimetre probu zarif bir çözümdür. Benzer şekilde, motor beslemesi ile seri olan akım pensi, kullanıcının çalışan motora giden güç akışını izlemesine izin verir. Motordan geçen akımı isim plakası özelliklerine göre karşılaştırın.

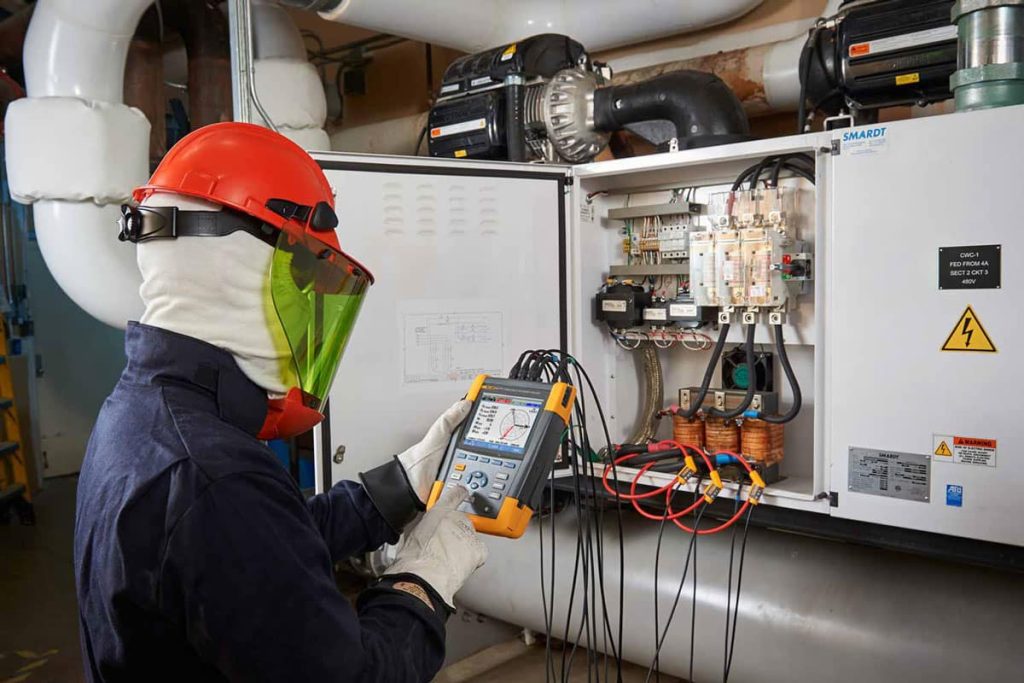

Çok kullanışlı bir başka araç da Fluke motor ve güç kalitesi analizörüdür. Bu yeni cihaz mekanik gücü, torku ve RPM'yi doğrudan değişken frekanslı sürücüler tarafından çalıştırılan çevrimiçi asenkron asenkron motorlardan ve otonom uygulamalardan ölçer. Elektrik gücü ve motor ölçümleriyle bağlantılı olarak motor analizörü, motorun mekanik ve elektriksel çalışma değişkeni ve verimliliği hakkında bol miktarda bilgi sağlar. Ek sensörler kullanmaya veya işlemi kapatmaya gerek yoktur. Spesifikasyonlar, sabit çalışma sıcaklıklarındaki motorlar için geçerlidir. Desteklenen konfigürasyonlar üç fazlı delta, üç fazlı açık bacak ve iki elemanlı kancaları içerir. Analiz edilecek motor, testten önce en az 1 saat tam yükte çalıştırılmalıdır. Elli beygir gücünde ve daha büyük motorlar testten önce 2-3 saat tam yükte çalıştırılmalıdır.

Nominal tork, nominal güç ve hızdan hesaplanır. Motor ölçümlerinin güncelleme hızı saniyede birdir. Varsayılan trend süresi bir haftadır. Başlamak için motor isim plakasına bakın. Motor kurulum ekranını açarak başlayın. Motor analizörü klavyesinde, menü ekranını açan “Menü”ye basın. Sayfa görünümünü değiştirmek için “F2” tuşuna basın. Yukarı ve aşağı tuşları menü seçimleri arasında hareket eder ve motor analizörünü vurgular. Analize başlamak için "Enter" tuşuna basın. Motor isim plakası bilgilerini girmek için sol ve sağ ve yukarı ve aşağı tuşlarını kullanın. Motor analizörü, NEMA ve IEC tasarım tiplerine göre motor tasarımlarını destekler. Tasarım türü bilinmiyorsa, “Diğer”e basın. Bu durumda, mekanik isim plakası için %5'lik ek bir hata düşünün. İsim plakası ayarları ve aralıkları için varsayılan değerler mevcuttur. Değerleri yapılandırmak üzere kurulum ekranını açmak için “F1”i (ünite kurulumu) ayarlayın. Seçim, varsayılan motor frekansına bağlıdır.

Fluke Motor ve Güç Kalitesi Analizörü ile birlikte aşağıdaki öğeler dahildir:

• Güç Kalitesi Analizörü, yan kayış, pil takımı ve takılı bellek kartı
• Giriş soketleri için çıkartma seti
• Askı kayışı
• Timsah klipsleri, beşli set
• Güç adaptörü
• Hat fişi adaptör seti
• Güvenlik talimat kitapçığı
• Kılavuzlar, güç günlüğü yazılımı ve USB sürücüleri içeren CD-ROM
• PC bağlantısı için USB arabirim kablosu
• Esnek 6000 A akım probu
• Pil paketinin güvenli bir şekilde saklanması için öneriler:
• Pil takımını ısı veya ateş yakınında saklamayın. Güneş ışığında saklamayın.
• Kullanım için gerekli olana kadar pil takımını orijinal ambalajından çıkarmayın.
• Mümkün olduğunda, kullanılmadığında pil takımını ekipmandan çıkarın.
• Uzun bir süre saklamadan önce pil takımını tamamen şarj edin.
• Uzun süreli saklamadan sonra, maksimum performans elde etmek için pil takımını birkaç kez şarj etmek ve boşaltmak gerekebilir.
• Pil takımını hayvanların ve çocukların erişemeyeceği bir yerde saklayın.
• Pilin veya pilin bir parçasının yutulması durumunda tıbbi yardım alın.
• Kullanımdan önce yeni pil takımının şarj edilmesi gerekir.
• Pil takımını şarj etmek için yalnızca Fluke onaylı şarj cihazı kullanın.
• Kullanılmadığı zaman pili uzun süre şarjda bırakmayın.
• Pil takımını şiddetli mekanik şoka maruz bırakmayın.
• Pil takımını kısa devre yapmayın. Pil takımını metal nesnelerle temas edebileceği bir yerde bırakmayın.
• Asla fiziksel hasar gösteren bir pil takımı kullanmayın.
• Piller, yanabilen veya patlayabilen tehlikeli kimyasallar içerir. Kimyasallara maruz kalma durumunda su ile temizleyiniz ve tıbbi yardım alınız. Pil sızdırırsa, kullanmadan önce ürünü onarın.

Analizör, güç dağıtım sistemlerini kontrol etmek için kapsamlı ve güçlü ölçümler gerçekleştirir. Bazıları güç sistemi performansı hakkında genel bir izlenim verirken, diğerleri belirli ayrıntıları araştırmak için kullanılır. Ölçüm modları, kullanıcı kılavuzunun 7-22. bölümlerinde açıklanmıştır. 27. Bölüm "Teknik Özellikler"e bakın.

Fluke 435-2 ve 437-II, titreme, geçici olaylar, güç dalgası, şebeke sinyali, dalga olayı, RMS olayı ve 0.01 voltaj giriş doğruluğu gibi ek özelliklere sahiptir. Ayrıca Fluke 437-II, gemide V/A/Hz ve 400 Hz güç sistemlerinde ölçüm yapma esnekliği gibi ek özelliklere sahiptir. Fluke 434-II'de titreme, geçici olaylar, güç dalgası ve şebeke sinyali işlevleri isteğe bağlı olarak kurulabilir. Kurulu değilse, menüde gri renkte görünürler.

Gerilim uçlarının ve akım penslerinin doğru bağlanıp bağlanmadığını kontrol etmek için Skop Dalga Formu ve Skop Fazörü kullanın. Uygun sinyal polaritesini kolaylaştırmak için kelepçeler bir okla işaretlenmiştir. Altıncı Bölüm “Giriş Bağlantıları”, bağlantıların nasıl yapılacağını açıklar.

Bir güç sisteminin kalitesi hakkında genel bir izlenim edinmek için Monitör'ü kullanın. İzleme işlevi, faz gerilimlerinin kalite özelliklerini gösteren çubuk grafikler içeren bir ekran görüntüler. Yeşilden kırmızıya bir çubuk grafik değişikliği, ilgili yönün etkin limitler kümesini karşılamadığını gösterir. EN 401160 normuna göre set limit setine örnek olarak verilebilir. Bu set, analizörün hafızasında sabit bir set olarak bulunur. Ayrıca, kullanıcı tanımlı setler hafızada saklanabilir. Sayısal veriler volt/amps/trz ile gösterilir. Bunun için “Menü” tuşuna basın. Ardından "volt/amps/trz"yi seçin ve mevcut F voltajları (RMS ve tepe), akımlar (RMS ve tepe) frekansı ve faz başına faktörleri içeren bir monitör ekranını görüntülemek için "F5-OK"e basın. Bu değerlerin zaman içindeki seyrini görüntülemek için “F5-trend”e basın.

Faz gerilimleri nominal değere yakın olmalıdır. Gerilim dalga biçimleri, düzgün ve distorsiyonsuz bir sinüs dalgası olmalıdır. Dalga biçimi şeklini kontrol etmek için kapsam dalga biçimini kullanın. Ani voltaj değişikliklerini kaydetmek için düşüşler ve yükselmeler kullanın. Voltaj anormalliklerini yakalamak için geçiş modunu kullanın. Akım/voltaj ilişkilerini kontrol etmek için volt/amp/Hz ve düşüşler ve yükselmeler kullanın. Motor kalkışı gibi ani akım artışlarını kaydetmek için kalkış akımını kullanın.

1.8 veya daha yüksek bir tepe faktörü, yüksek dalga biçimi bozulması anlamına gelir. Dalga biçimi bozulmalarını görmek için skop dalga biçimini kullanın. Harmonikleri ve THD'yi (toplam harmonik bozulma) belirlemek için harmonikler modunu kullanın. Gerilim ve akım harmoniklerini ve faz başına THD'yi kontrol etmek için harmonik modunu kullanın. Bu değerleri zaman içinde kaydetmek için trendi kullanın. Ani voltaj değişikliklerini kısa veya yarım döngü olarak kaydetmek için düşüşler ve yükselmeler kullanın. Frekans nominal değere yakın olmalıdır. Frekans normalde çok kararlıdır. Frekansın zaman içindeki seyri, trend ekranında kaydedilir. Her faz voltajı, ortalamanın %1'inden fazla farklılık göstermemelidir. Akım dengesizliği %10'u geçmemelidir. Dengesizlikleri araştırmak için kapsam aşamasını veya dengesizlik modunu kullanın.

Enerji kaybı hesaplayıcısı, enerji kaybının nerede meydana geldiğini belirlemeye ve enerji faturanız üzerindeki etkisini görselleştirmeye yardımcı olur. Güç inverteri verimliliği, inverter tarafından sağlanan enerjinin verimliliğini ve miktarını ölçer. Şebeke sinyali, güç dağıtım sistemlerinde sıklıkla bulunan uzaktan kumanda sinyallerinin seviyesini analiz etmek için kullanılabilir. Kaydedici, yüksek çözünürlüklü çoklu okumaları uzun bir bellekte saklamanıza izin verir. Kaydedici için okumalar seçilebilir. Power Wave Analyzer, yüksek çözünürlüklü, 8 kanallı bir skop kaydedici olarak işlev görür.

Asansör ve diğer elektrik sistemlerinde sorun gidermenin en etkili yolu, yüke başlamak ve tesis beslemesine doğru çalışmaktır. Hatalı bileşenleri veya yükleri izole etmek için ölçümler yapılır.

Bir sayaç ekranındaki tüm ölçüm değerleri günlüğe kaydedilir. Ortalama maksimum ve minimum değerler, ölçümün çalıştığı aralık sırasında ayarlanabilir 1 saniyelik varsayılan ortalama süre ile günlüğe kaydedilir. Ortalama süre, bu tuş dizisi aracılığıyla ayarlanabilir: Kurulum, F4 Manuel Kurulum, F3 İşlev Tercihi. İstediğiniz ortalama süreyi seçmek için ok tuşlarını kullanın. Ayrıca, ölçümün toplam süresi ve başlama gecikmesi ayarlanabilir. “F5-Hold” fonksiyon tuşu kullanılarak ölçüm durdurulduğunda, kaydedilen veriler SD karta Ölçüm xx olarak kaydedilir. Ölçüm verilerine hafıza tuşu ve “F5” fonksiyon tuşu aracılığıyla erişilebilir, mevcut olan kayıtlı değerleri geri çağırır. Sinyal ayrıntılarını yakınlaştırmak için imleç ve yakınlaştırma kullanılabilir.

"F5" çalıştırma, "F3" zamanlamalı tuş dizisi aracılığıyla ölçümü devam ettirirseniz, o belirli ölçüm için ortalama süreyi, süreyi ve başlama anını ayarlamanıza izin veren bir menüye girersiniz. Not: Kaydedici anahtarının altında maksimum 150 okuma kaydedebilirsiniz. Günlüğe kaydedilecek set veya okuma, kullanıcı tanımlıdır. Farklı fazlara ait ölçülen sonuçlar farklı renklerde sunulur. Belirli bir voltaj ve akım aynı anda görüntüleniyorsa, voltaj rengi koyu, akımın rengi açık tondadır. Faz renkleri seti, yukarı ve aşağı tuşları ile bir kurulum ve fonksiyon tuşu olan “F1” vasıtasıyla seçilebilir. Şimdi menüye ulaşmak için “Enter” tuşuna basın. Menü içerisinde yukarı/aşağı ok tuşlarını kullanarak istediğiniz renkleri seçin ve “Enter” tuşuna basarak onaylayın.

Aşağıda, ölçüm modu da dahil olmak üzere her bir ekran tipinin ve amacının bir açıklaması yer almaktadır. Ekran bilgisinin miktarı, faz sayısına ve kablolama konfigürasyonlarına bağlıdır.

Sayaç ekranı, çok sayıda önemli ölçüm değerine anlık bir genel bakış sunar. Tüm bunlar, ölçüm açıkken kaydedilir. Ölçüm durdurulduğunda hafızada saklanırlar. Sayaç ekranı, monitör ve güç dalgası dışındaki tüm ölçümler için kullanılır.

Değişken frekanslı sürücü bölümü, motor için darbeli bir güç beslemesi oluşturmak için DC bara çıkışını kullanır ve DC beslemesini hız, tork ve RPM'nin kendisine iletileceği şekilde değiştirir. Bu kontrol darbesi, bir kullanıcı kontrol modülünden veya doğrudan hareket kontrol cihazından kaynaklanabilir. Çalışma detayları asansör marka ve modeline göre farklılık göstermektedir. Tanılama prosedürleri için üreticinin verilerine bakın.

Kontrol modülündeki veya hareket kontrol cihazındaki güç özelliklerden farklıysa, Tektronix tarafından üretilen gibi yüksek kaliteli bir DC güç kaynağı gereklidir. DC barada olduğu gibi, voltaj, frekans, RPM ve dalga formu kritik öneme sahiptir.

Kontrol voltajının doğrultucu bölümüne geçerli sinyaller sağladığından emin olmak için bir osiloskop kullanın.

Bir başka kullanışlı ekipman parçası, elektriksel uyarılar üreten bir araç olan dijital model üretecidir. Doğrultucu bölümünün davranışını test etmek için kullanılabilir. Çıkışındaki sinyaller, dönüşümlü olarak 1 ve 0 olarak adlandırılan, yüksek ve düşük olmak üzere iki mantık durumuna karşılık gelen darbeler arasında değişiklik gösterir. Dijital model oluşturucunun amacı, bu darbeleri tanılama amacıyla çoğaltmaktır. Voltaj seviyeleri TTL, LVTTL, LVCMOS ve LVDS gibi dijital standartlarla uyumludur. Bu mantık kaynağı, dijital devreleri mantık düzeyinde test etmek için uygundur. Dijital model üreteci, bir analog sinyal sağlayarak dijital devreleri simüle etmek için de kullanılır. Dijital model oluşturucu, hem tekrarlayan hem de tek vuruşlu sinyaller üretebilir, bu durumda dahili veya harici bir tetikleme kaynağı gerekir.

En yeni dijital model üreteçleri, bağımsız üniteler, mantık analizörü gibi diğer ekipmanlar için ek donanım modülleri veya PC tabanlı ekipman olarak mevcuttur. Bağımsız birimler bağımsızdır. Oluşturulması gereken kalıpları tanımlamak için kullanıcı arayüzünden çıkış sinyalini üreten elektronik devrelere kadar her şeye sahiptirler.

Tektronix, geleneksel mantık analizörlerini güçlendiren eklenti modülleri olarak model üreteçleri sunar. PC tabanlı dijital model oluşturucular, PC'lere PCI, USB ve Ethernet gibi çevresel ortamlar aracılığıyla bağlanır. PC, dijital kalıpları tanımlamak ve saklamak için kullanılır. Dijital model üreteçleri, değişen sayıda dijital kanala, maksimum hızlara ve desteklenen voltaj standartlarına sahiptir.

Elektronik enstrümantasyondaki eğilim, onu giderek daha fazla bilgisayar teknolojisine entegre etmek olmuştur. Bu, kontrolü büyük ölçüde basitleştirir, enstrümantal işlevleri ve parametre geliştirmeyi genişletir ve iyileştirir ve veri örnekleme, çözümleme, toplama, analiz, alma ve depolamayı kolaylaştırır.

Artık birçok LANS oluşturmak için gelişmiş ekipmanlara katılmak mümkün. Alternatif olarak, bir laboratuvar bilgi sistemine entegre edilebilirler. Ayrıca, cihaz bağlanabilirliği, yerel laboratuvarların uzak ağlara bağlanmasına izin vererek Nesnelerin İnterneti'ne katılabilir.
