كل ما أريده لعيد الميلاد هو درج متحرك ميكانو

إن العثور على نموذج من عام 1916 وتجميعه هو مهمة تثير مجموعة من المشاعر.

نشأ هذا المقال هو الاكتشاف ، قبل عامين تقريبًا ، لإعلان عام 1920 عن ألعاب ميكانو. في حين أن العديد من القراء الأوروبيين سيكونون على دراية بعالم ميكانو ، فإن معظم القراء الأمريكيين على الأرجح غير مدركين لهذه الألعاب الرائعة. أسهل طريقة لوضعها في سياقها وتعريفها هي أنه ، قبل مجموعات Erector ، كان هناك Meccano ، وهو نظام ألعاب قائم على البناء تم إنشاؤه في أوائل القرن العشرين من قبل المخترع الإنجليزي فرانك هورنبي. أظهر الإعلان توضيحًا رائعًا لـ "سلم متحرك" مبني من أجزاء ميكانو (الشكل 20). تتبع المزيد من البحث التصميم إلى كتيب نُشر في عام 1: "نماذج جائزة ميكانو: مجموعة مختارة من النماذج التي تم منحها جوائز في مسابقة ميكانو 1916-1915." وابتداءً من عام 16 ، رعت الشركة مسابقة سنوية سمحت "للأولاد الأذكياء" بإرسال تصميمات ميكانو الأصلية والتنافس على جوائز نقدية. ظهر الدرج المتحرك أيضًا في دليل ميكانو للتعليمات لعام 1913 المنشور في إنجلترا والولايات المتحدة (الشكل 1916). لسوء الحظ ، لم يتضمن أي من المصدرين هوية المصمم.

النموذج رائع بعدة طرق. في عام 1916 ، على الرغم من أن السلالم المتحركة قد حظيت بدعاية كبيرة بسبب معرضها الواسع في المعرض العالمي لعام 1900 في باريس ، إلا أنها كانت نادرة نسبيًا ولا توجد إلا في عدد قليل من المدن الكبيرة. وهكذا ، فإن ظهور لعبة سلم متحرك ، والذي ربما كان أول صورة للثقافة الشعبية لهذه التكنولوجيا الجديدة ، يثير تساؤلات حول أصلها. تم تصميم السلالم المتحركة المتوازية للتحرك في اتجاهين متعاكسين عند تدوير بكرة القيادة ، وهي ميزة تعكس التطور التقني للتصميم. على الرغم من أنه لم تتم الإشارة إليه في الرسم أو الوصف ، إلا أنه يبدو أن تشغيل الدرج المتحرك كان يعتمد على استخدام محرك الساعة الميكانيكي ، نظرًا لوجود بكرة أو بكرة على عمود الإدارة (قارن هذه الميزة بالكرنك اليدوي تستخدم لتشغيل المصعد). تضمن النموذج أيضًا مصعدًا وإدراك أن السيارة تتطلب أدلة (وإن كانت خيطية) يشير أيضًا إلى مستوى عالٍ من الفهم الفني. تثير ميزات التصميم هذه العديد من الأسئلة حول هوية المصمم. يبدو من غير المحتمل أنه كان "ولدًا ذكيًا". كان ، على الأرجح ، "رجلًا ذكيًا". في الواقع ، تتحدث مقدمة دليل ميكانو للتعليمات لعام 1916 عن الاستخدام المتخيل للعبة:

"تُباع الميكانو كلعبة أطفال ، لمنحهم المتعة ، وإثارة اهتمامهم وإرشادهم في عالم الهندسة الرائع ، ولكن كل يوم يرى استخدامًا جديدًا لها. يستخدمه المهندسون والمعماريون لتصميم النماذج وابتكار الحركات. يستخدمه الأساتذة والمعلمون في المدارس الفنية لتوضيح المبادئ الميكانيكية لطلابهم ".

سمحت الدقة التي تم بها صنع الأجزاء المختلفة ومنطقها البناء المتأصل في استخدام أوسع.

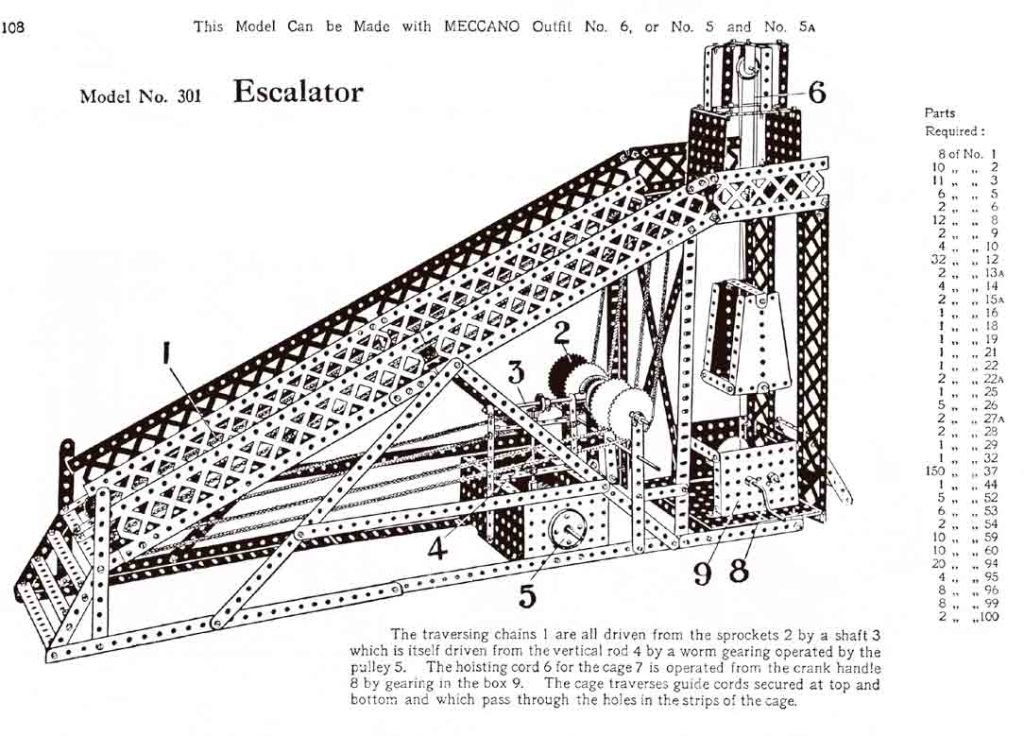

بعد عملية تتبع أصل تصميم السلالم المتحركة حتى عام 1916 وتحليل رسم المنظور ، اتخذ هذا التحقيق مسارًا مختلفًا عن البحث السابق. كانت الصورة مثيرة للاهتمام بما فيه الكفاية وأثارت أسئلة كافية حول تشغيل السلالم المتحركة والمصعد بحيث تم اتخاذ القرار لمحاولة بناء النموذج. كان الرسم في دليل تعليمات ميكانو مصحوبًا بقائمة أجزاء ووصف موجز لأجزاء النظام الأساسية والتشغيل الأساسي:

"سلاسل العبور (1) مدفوعة جميعًا من العجلة المسننة (2) بواسطة عمود (3) ، والذي يتم دفعه من القضيب الرأسي (4) بواسطة تروس دودية تعمل بواسطة البكرة (5). يتم تشغيل سلك الرفع (6) للقفص (7) من مقبض الكرنك (8) عن طريق التروس على الصندوق (9). يجتاز القفص أسلاك التوجيه المثبتة في الأعلى والأسفل والتي تمر عبر الفتحات الموجودة في شرائط القفص ".

يبدو أن هذه المعلومات ، عند إضافتها إلى رسم المنظور التفصيلي ، توفر كل ما هو مطلوب لبناء درج متحرك ومصعد.

إن وجود كتالوج أجزاء مصور من صفحتين (موجود في دليل عام 1916) جعل من السهل نسبيًا تحديد ما هو مطلوب. كانت الخطوة الأولى هي الحصول على أجزاء ميكانو القديمة. تضمن هذا السعي عمليات بحث مكثفة (ومتعددة) على موقع eBay للعثور على مجموعات ميكانو الكاملة والجزئية وشرائها من 1915-1925. ومع ذلك ، كانت هذه العملية "البسيطة" مليئة بالمفاجآت ومنحنى تعليمي حاد. استمر Meccano في إنتاج مكونات بناء النماذج المعدنية التي تطابق تصميماتها الأصلية جيدًا في القرن العشرين ، وغالبًا ما تم العثور على أجزاء جديدة مختلطة مع الأجزاء القديمة القديمة. وبالتالي ، هناك العديد من المجموعات أو القطع التي تشبه مكونات Meccano الأصلية الأصلية ولكنها ليست كذلك ، وهناك قطع Meccano أصلية ولكنها ليست "عتيقة". تم بيع أحد هذه الاكتشافات للمجموعات الشبيهة بالميكانو باسم "The American Model Builder". في عام 20 ، أسس فرانسيس واجنر شركة American Mechanical Toy Co. ، التي أنتجت ألعابًا كانت في الأساس نسخًا طبق الأصل من مجموعات ميكانو هورنبي. تم حل المسألة في عام 1911 عندما أدين فاجنر بارتكاب العديد من انتهاكات حقوق النشر وأجبر على التوقف عن تصنيع ألعابه.

بمجرد جمع ما يكفي من المكونات ، كانت الخطوة التالية هي تنظيفها. تُباع الألعاب القديمة تحت مجموعة متنوعة من العناوين ، بما في ذلك العبارة الوصفية "اكتشاف الحظيرة" ، والتي تعني عادةً أن القطع كانت صدئة وقذرة جدًا (وفي بعض الحالات) بحاجة إلى الإصلاح. بعد عملية التنظيف ، تم وضع القطع لإعطاء توضيح لمدى تعقيد التحدي الذي ينتظرنا (الشكل 3). دفع هذا إلى التفكير في شراء درج متحرك في Ikea وإدراك أن الاتجاهات الاسكندنافية الواضحة التي تصاحب منتجاتهم دائمًا ، في الواقع ، لم يتم العثور عليها في أي مكان. كان هذا مصدر قلق خاص فيما يتعلق بسمات النموذج التي كانت مخفية بسبب طبيعة رسم المنظور. لذلك ، مع بعض الخوف المعتدل من جانب المنشئ ، كانت الخطوة التالية هي البدء في تجميع النموذج.

تم تخصيص ما يقرب من ثلاثة أسابيع من وقت البناء (العمل بضع ساعات كل مساء وفي عطلات نهاية الأسبوع) ، مما افترض أنه يمكن بسهولة إكمال النموذج (ومقال التاريخ المصاحب) للوفاء بالموعد النهائي للتحرير. مع بدء بناء النموذج ، سرعان ما أصبح واضحًا أن منطق التجميع لمكونات ميكانو لا يتبع دائمًا النظام المتضمن في الرسم. كان واضحًا أيضًا حقيقة أن أيدي البالغين أكبر بكثير من أيدي الأطفال ، وأن الصواميل والمسامير الصغيرة تمثل تحديًا. وسرعان ما أصبح الجهد أيضًا عملية تجربة وخطأ تتضمن بناء جزء ثم إدراك أن التسلسل الذي تم بناء الأقسام فيه كان مهمًا ؛ وهكذا ، تم بناء الأقسام وتفكيكها وبناء جزء مختلف وإعادة تجميع القسم الأصلي. في هذه المرحلة (وكان هناك العديد من الأشياء الأخرى) استخدم منشئ النموذج بعض كلمات "الاختيار" التي كان من الممكن أن يُثني الطفل بشدة (أو يُحظر على الأرجح) عن استخدامها.

قرب نهاية العملية ، مع اقتراب الموعد النهائي للمقالة سريعًا ومع زيادة الإحباط حول كيفية بناء عناصر مخفية عن الأنظار في الرسم ، تم اتخاذ قرار "الغش" واستخدام بعض مكونات Meccano الإضافية (مضافة إلى تلك الموجودة على قائمة الأجزاء الأصلية) لإنهاء النموذج. تم إجراء تغيير في التصميم أيضًا على هبوط القفص العلوي للمصعد. كما هو موضح في الرسم ، فإن اتجاه الفتحات الموجودة في القفص يسمح بالوصول إلى المصعد بواسطة مجموعة من السلالم في الجزء الخلفي من النموذج. ومع ذلك ، عندما وصل القفص إلى الطابق العلوي ، كان تصميم "السقيفة" يعني أن "أبواب" القفص تفتح على جدران فارغة. في هذه المرحلة ، كان منشئ النموذج مدركًا تمامًا أنه من المحتمل جدًا أن يفكر كثيرًا في هذا التمرين - بعد كل شيء ، إنه مجرد نموذج لعبة - ومع ذلك ، بدا أنه مشكلة يجب معالجتها. تضمن الحل مرة أخرى زيادة عدد الأجزاء لتصميم حل مناسب.

كان الدرج المتحرك المكتمل حوالي 24 بوصة وطوله 12 بوصة ويمثل إعادة بناء مخلصة بشكل معقول لنموذج 1916 الأصلي (الشكل 4). كان براعة مصمم النموذج واضحًا في التروس المستخدمة لقيادة السلالم المتحركة ، والتي تضمنت ترسًا دوديًا وثلاثة تروس تروس وثلاثة تروس معارضة (الشكل 5). (يحتوي الترس المضاد على أسنان تظهر بزاوية قائمة على وجه عجلة التروس وتستخدم لنقل الحركة بزاوية 90 درجة ؛ في عام 1920 ، قدمت ميكانو التروس المخروطية ، والتي قدمت حلاً ميكانيكيًا أفضل.) مع أربعة 2 في. العجلة المسننة المتصلة بعمود الإدارة المتصل بمجموعة التروس. لسوء الحظ ، تم العثور على سلسلة عتيقة كافية فقط لتجهيز درج متحرك واحد ، وكان شد السلاسل أكثر صعوبة مما كان متوقعًا (وبالتالي التراجع الطفيف لإحدى سلاسل القيادة) (الشكل 6). ثبت أيضًا أن تصميم حبل المصعد ، على الأقل كما تم التعبير عنه في الرسم ، يمثل مشكلة. ومع ذلك ، من أجل مصلحة الوقت والحاجة إلى إكمال هذه المقالة ، تم اتخاذ القرار (بعد استخدام بضع كلمات اختيار أخرى) لترك حلها ليوم آخر.

وفقًا لدليل التعليمات لعام 1916 ، "لا يوجد عمل شاق مرتبط ببناء نماذج ميكانو. تم وضع كل العمل والتفكير في الأجزاء عندما تم تصميمها ، وكل ما عليك فعله هو اتباع التعليمات ، وربط الأجزاء معًا ". هذه كذبة. لقد تطلب الأمر تفكيرًا من جانب المنشئ ، وكان بناء النموذج عملاً شاقًا ، ولم يكن هناك سوى القليل جدًا من الشروط التي تفي بتعريف "التعليمات" ذات المعنى. ومع ذلك ، كان لهذا الجهد العديد من الفوائد ، ليس أقلها القدرة على تجميع مجموعة من الألعاب القديمة واستكشاف الخبرة الإبداعية لمصمم سابق. هناك أيضًا احتمال قوي لاستمرار استكشاف وصقل نموذج السلم المتحرك (بعد فترة مناسبة من الراحة والتعافي). أخيرًا ، سمح هذا التمرين لمؤلفك المتواضع ومؤرخ المصعد بالقول ، ردًا على الأسئلة المتكررة من زوجته ، "أنا لا ألعب بالألعاب. هذا بحث جاد ".
