Excelencia en ingeniería

Next Level Elevators completa una instalación de precisión en Melbourne.

por Caleb Terpstra

Resumen del proyecto

Lincoln Place es un proyecto residencial complejo que requirió excelencia en ingeniería. En la residencia de Melbourne, Australia, situada en el corazón del CBD, Next Level Elevators instaló una combinación de ascensor y hueco en un pozo de luz pequeño y de forma inusual. El proyecto requería un ascensor Eltec HLB de cuatro paradas bellamente decorado junto con el icónico hueco de vidrio de Eltec (TA Freestanding).

Next Level Elevators trabajó en estrecha colaboración con el propietario y constructor Clive Miller, un ingeniero civil jubilado, para garantizar que la visión del proyecto se hiciera realidad y se ejecutara con los más altos estándares.

Requisitos visuales

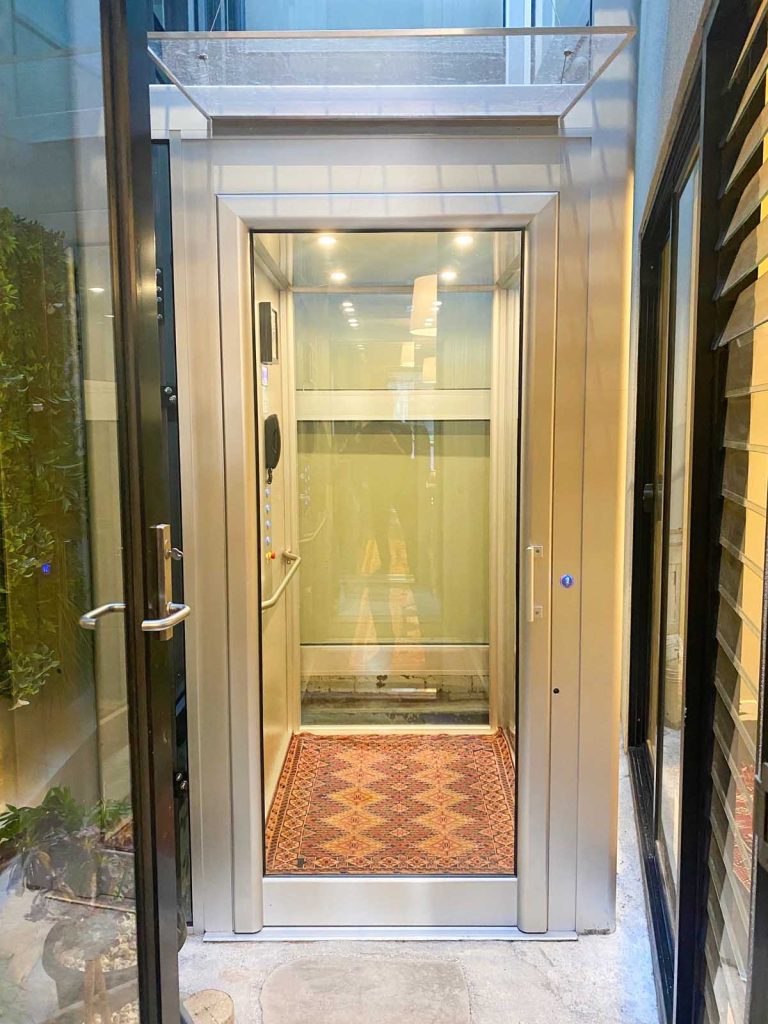

Dado que el ascensor pasaba por cuatro niveles diferentes, cada uno con su propia configuración individual, era importante que el ascensor no fuera demasiado imponente sino que ayudara a unificar los distintos espacios. Esto se logró mediante el uso de un acabado anodizado de bajo brillo en las puertas y el hueco, junto con sofisticados elementos de vidrio, que ayudaron a que el ascensor se fusionara con su entorno.

Requisitos prácticos

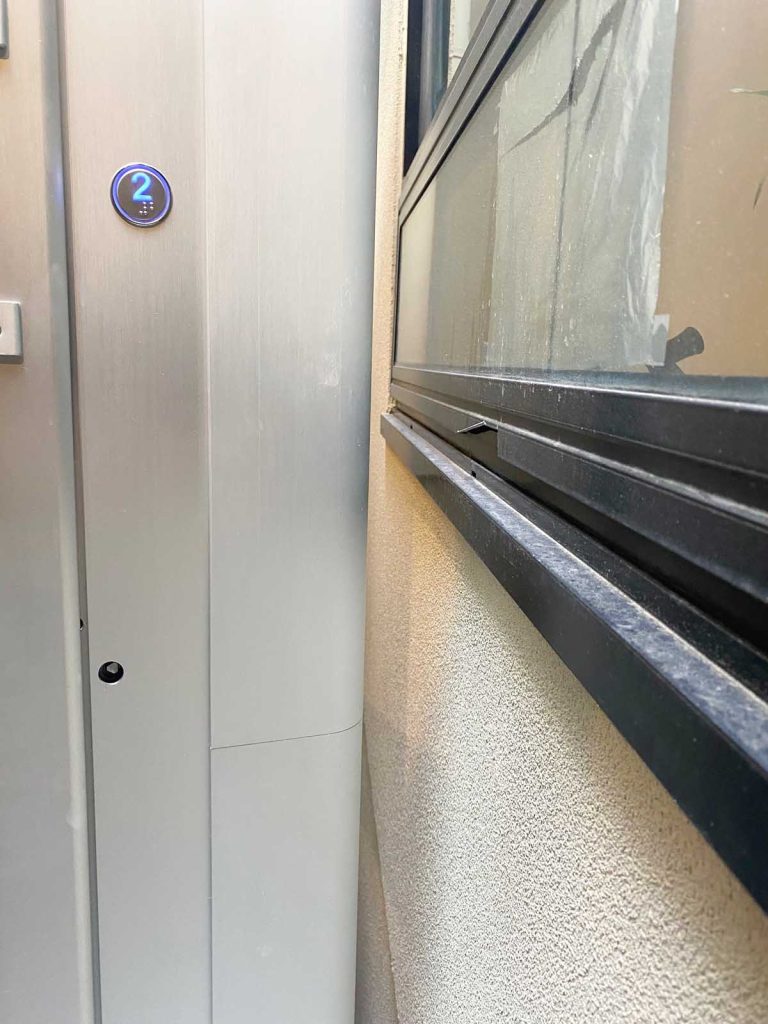

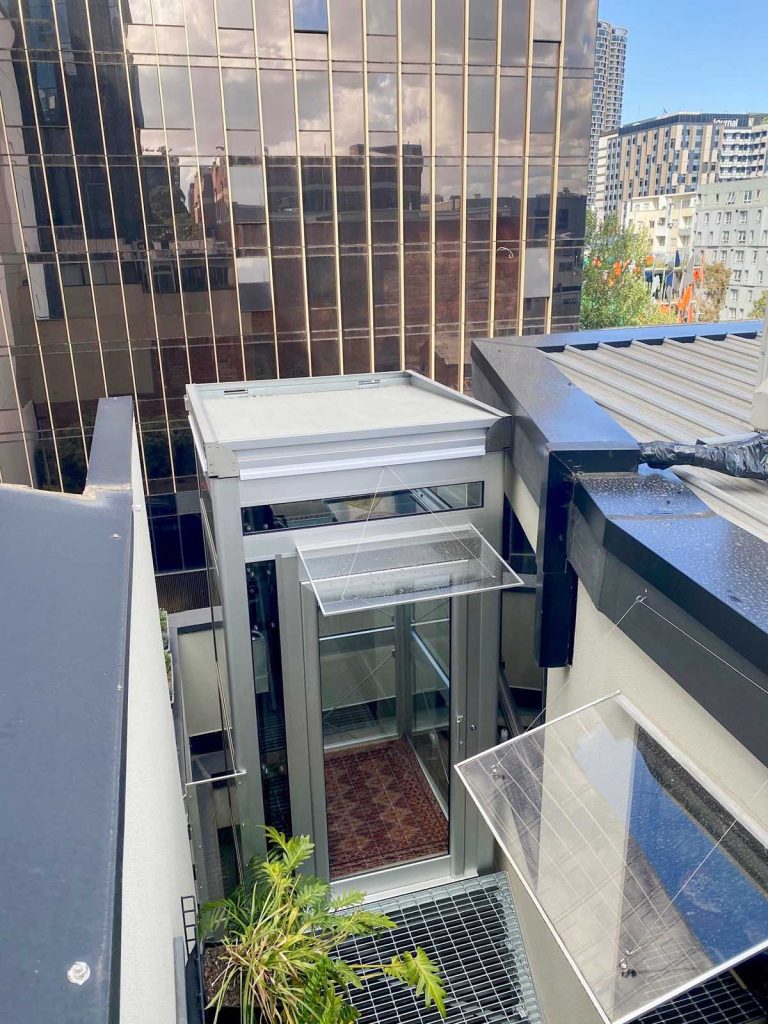

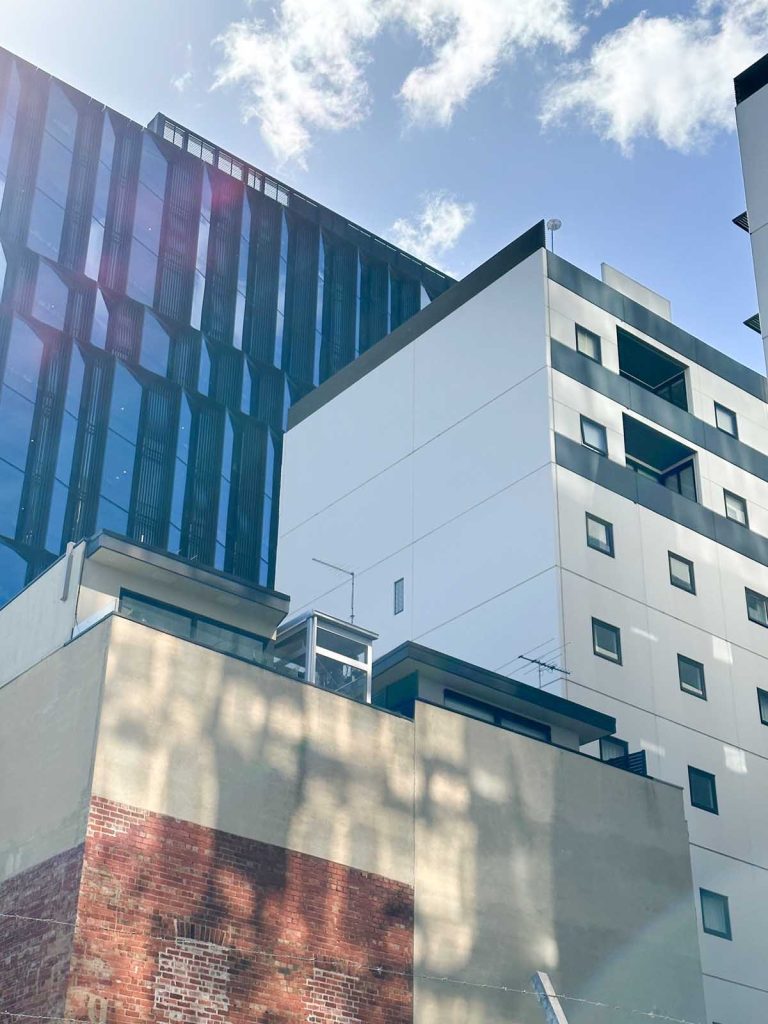

Los clientes necesitaban un ascensor personalizado lo suficientemente pequeño como para caber en el patio de luz, y al mismo tiempo lo suficientemente grande como para dar cabida al acceso de sillas de ruedas. Este requisito significaba que solo había un espacio minúsculo de 25 mm alrededor del hueco del ascensor en puntos específicos. El pozo tuvo que diseñarse y diseñarse sin ningún punto de fijación superior debido al techo abierto. Este requisito también tenía que equilibrarse con las normas del consejo local sobre restricciones de altura. Con tantos factores a considerar, la planificación y ejecución tuvieron que ser meticulosas.

Consideraciones de instalación

La ubicación del CBD planteó problemas en torno al acceso al sitio, es decir, los trabajos de excavación y el movimiento de materiales. El acceso limitado en forma de calles urbanas densas y estacionamiento restringido se solucionó mediante el transporte de activos empaquetados en planos mediante una carretilla elevadora todo terreno; Esto se hizo en conjunto con los procesos de gestión del tráfico establecidos.

Debido a la distribución de la propiedad, los materiales debían subirse por el pozo o transportarse a través de una estrecha escalera situada en el centro de la propiedad. El diseño modular de los productos Eltec significaba que la mayoría de los artículos se podían mover con relativa facilidad, mientras que los componentes grandes, como los paneles de vidrio, se movían con ventosas hechas específicamente. Como la instalación se realizó durante los meses de invierno en un vacío externo, el equipo tuvo que superar condiciones climáticas adversas e impermeabilizar eficazmente el área.

Estos diversos desafíos se superaron gracias a nuestro personal altamente capacitado, productos innovadores y procesos de instalación optimizados. Los bocetos preliminares proporcionan más información sobre los requisitos prácticos del proyecto. Se puede ver un vídeo del ascensor en movimiento en Ascensores de siguiente nivel POTY 2024.

Sistema de transporte

Este proyecto exigía una combinación de productos flexible e innovadora: el ascensor Eltec HLB y el hueco independiente TA. Diseñado y fabricado exclusivamente en Italia, Eltec HLB es un ascensor residencial altamente personalizable con un tamaño flexible ideal para escenarios difíciles. El Eltec HLB cuenta con un sistema de tracción totalmente eléctrico VVVF (voltaje variable, frecuencia variable) que funciona con una fuente de alimentación monofásica de 10 amperios. El Eltec HLB fue inventado por el innovador de ascensores Gianluca Polensig (Eltec Lift srl) con el objetivo de reemplazar la obsoleta tecnología hidráulica y de tornillo para escenarios residenciales. A diferencia de la tecnología hidráulica, no se requiere sala de motores y todo está alojado inteligentemente dentro del eje, lo que la convierte en la opción ideal para este proyecto. El Eltec HLB se puede fabricar con un foso y un espacio libre reducidos para cumplir con los requisitos específicos del proyecto. La altura reducida era esencial para cumplir con los requisitos del ayuntamiento en materia de restricciones de altura.

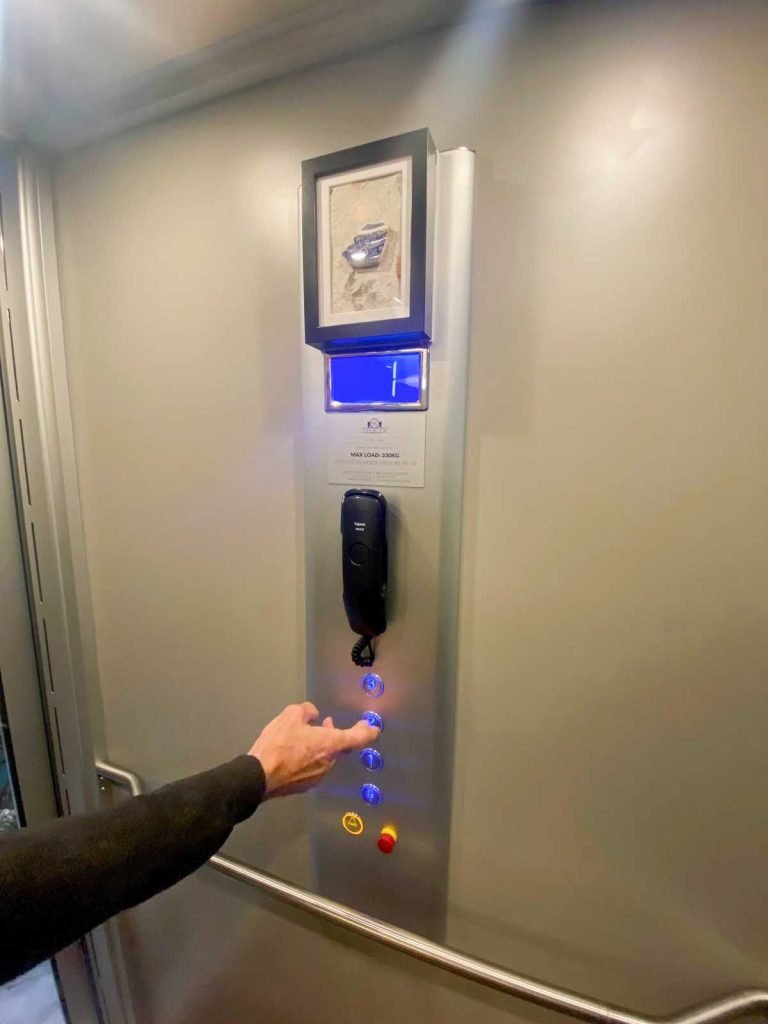

El elegante perfil del Eltec HLB lo distingue y le permite actuar como una pieza impresionante o una adición perfecta a cualquier espacio interior. Eltec HLB logra el equilibrio perfecto entre estilo y funcionalidad y se puede personalizar con una variedad de paneles de pared, pisos, espejos, puertas, iluminación, botones, pantallas, paneles de control, intercomunicadores y pasamanos.

Las especificaciones generales del Eltec HLB se pueden ver a continuación:

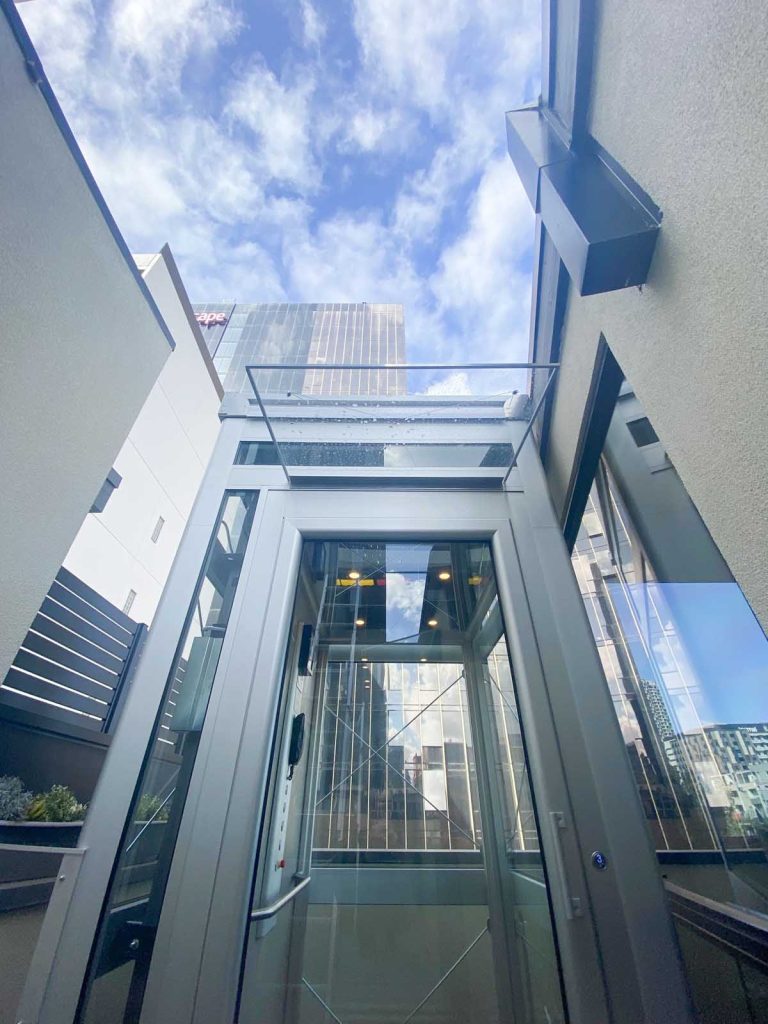

El eje TA Freestanding es un marco autoportante fabricado en aluminio que logra un equilibrio entre ligereza, resistencia y flexibilidad. Las propiedades del aluminio también hacen que el marco sea resistente a la corrosión con el tiempo y no requiera mantenimiento. Esto es esencial, debido a que el pozo está ubicado en un pozo de luz externo expuesto a los elementos.

El marco TA es rápido y fácil de instalar gracias a su ingenioso sistema de enclavamiento. Su exclusivo sistema de enclavamiento significa que no hay tornillos ni cables expuestos. Esta llamativa estructura se puede terminar en una infinidad de combinaciones de colores sofisticadas. El hueco TA Freestanding es ideal para albergar tanto plataformas elevadoras como ascensores eléctricos con una capacidad de hasta 630 kg y una velocidad de 1 m/s. Se puede desarrollar para una altura de 20 m.

Las especificaciones generales del eje independiente TA se pueden ver a continuación:

Nuestro equipo y productos innovadores estuvieron a la altura de los desafíos propuestos por el proyecto, y el resultado fue un éxito rotundo. El cliente quedó excepcionalmente satisfecho con los resultados y ahora tiene una residencia que satisface sus necesidades inmediatas y futuras.

Caleb Terpstra es un profesional del marketing con experiencia en transformación digital. Terpstra se unió a Next Level Elevators a principios de 2020 y ha desarrollado una pasión por el diseño y la tecnología de los ascensores y disfruta utilizando su experiencia para promover el brillante trabajo que se está realizando en la industria de los ascensores residenciales en Australia.

Clive Miller y Edward Hume contribuyeron a este artículo.
