La explanada

Playa Brighton, Australia

Ascensores de residencia privada

Enviado por Next Level Elevators

Resumen del proyecto

The Esplanade es un proyecto residencial de lujo situado cerca de la emblemática playa Brighton Beach de Australia. En este proyecto altamente técnico, Next Level Elevators instaló un sofisticado ascensor Eltec HLG dentro de una estrecha escalera de caracol. La escalera actuó como un importante eje central dentro de la casa y también como un elemento arquitectónico clave. El resultado final fue una obra maestra perfecta que requirió una precisión absoluta por parte del equipo de instalación de Next Level Elevators y del fabricante de ascensores, Eltec.

 Requisitos visuales

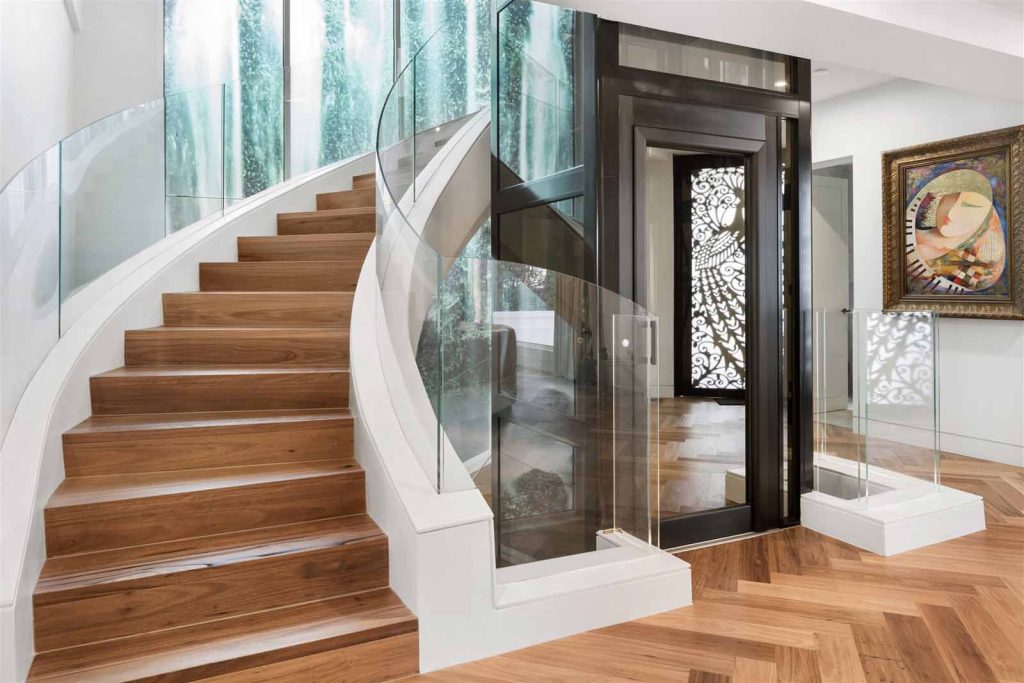

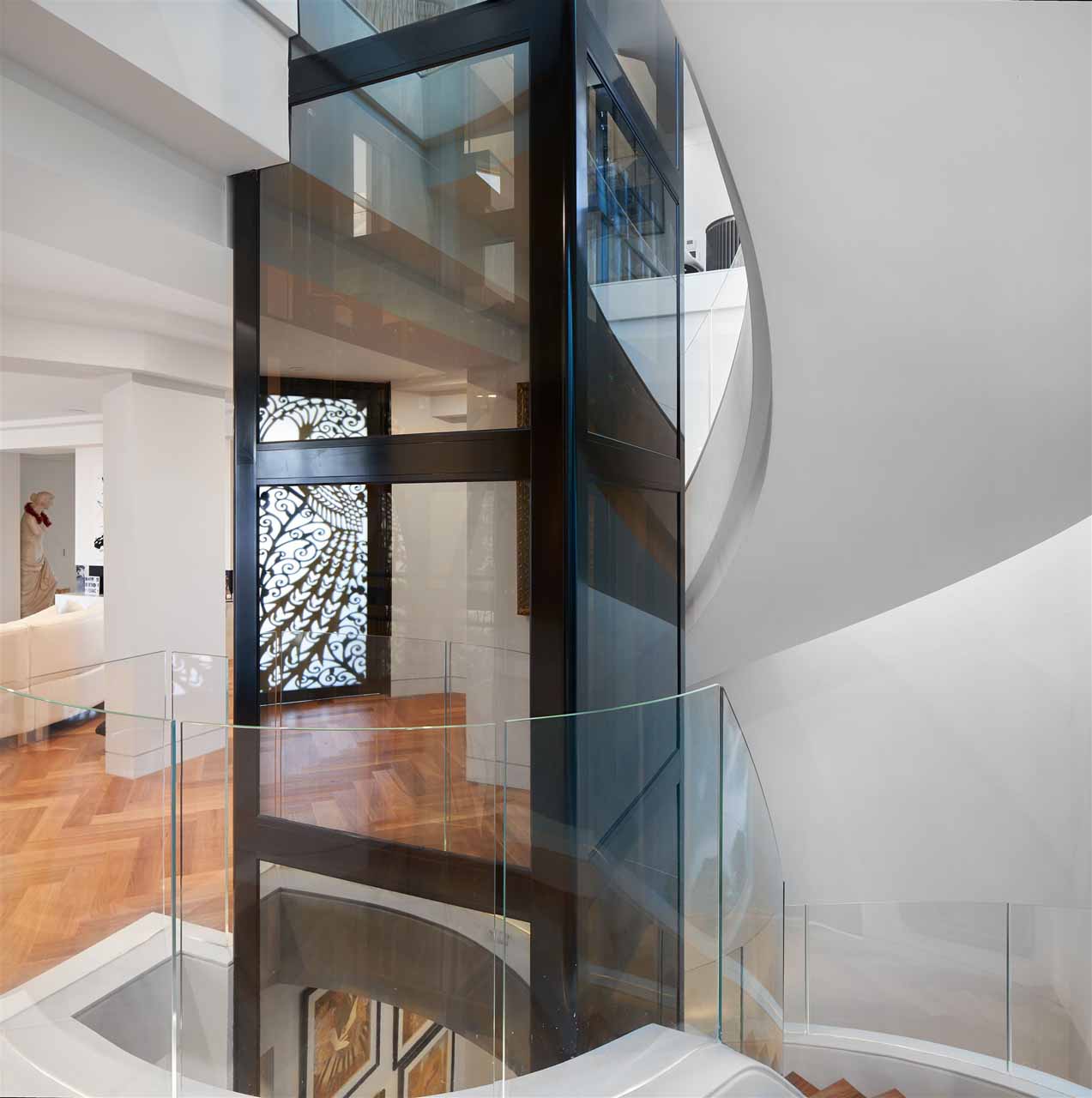

El cliente deseaba que el ascensor HLG de Eltec no dominara el espacio, sino que complementara la escalera arquitectónica. Esta integración perfecta se logró combinando el HLG de Eltec con el icónico hueco de ascensor de cristal de Eltec (el hueco TA Freestanding). La combinación de una cabina de cristal con un hueco de cristal permitió que el ascensor se integrara con el entorno. Esto creó un equilibrio que no restó protagonismo a la escalera de caracol, al tiempo que convirtió al ascensor en un impresionante añadido al espacio.

El ascensor Eltec HLG fue personalizado con los siguientes acabados:

• Puerta Elsa en acabado S7S con panel de cristal Stop Sol Bronze
• Paneles de pared para cabina Stop Sol Bronze
• Plafón de dos downlights en acabado acero inoxidable Lucido 7
• Suelo de madera en espiga personalizado
• Panel de control de altura completa en acabado S7S
• Eje en acabado 9005S Nero Semi Lucido combinado con paneles de vidrio Stop Sol Bronze

Requerimientos Técnicos

1. Opción ambiental

El cliente expresó su deseo de contar con un ascensor con sólidas credenciales medioambientales. Se seleccionó el Eltec HLG por su bajo consumo de energía y su rendimiento superior. El Eltec HLG cuenta con un sistema de tracción totalmente eléctrico de voltaje y frecuencia variables, que funciona con una fuente de alimentación monofásica de 230 V y 10 A. Se consideró que era una opción superior en comparación con los ascensores hidráulicos de la competencia, que dependen del aceite hidráulico y, a menudo, requieren una fuente de alimentación multifásica que supera los 30 A.

2. Colocación flexible

El ingenioso diseño del Eltec HLG elimina la necesidad de una sala de máquinas que normalmente se requiere con los ascensores hidráulicos. Sus componentes están ingeniosamente alojados dentro del hueco, lo que da como resultado un diseño aerodinámico que no interfiere en el espacio general de la propiedad. Al eliminar la necesidad de una sala de máquinas, el ascensor se puede colocar sin esfuerzo en la ubicación deseada sin restricciones ni consideraciones arquitectónicas adicionales. Este diseño específico ha demostrado ser popular tanto entre los propietarios como entre los arquitectos.

3. Nivel freático alto

Se sabe que la zona en la que se encuentra la propiedad tiene un nivel freático alto, lo que fue un factor clave para el proyecto. Como resultado, se requirió un ascensor con un foso poco profundo (100 mm) para evitar crear un problema grave y cumplir con los estándares del gobierno local. El Eltec HLG pudo abordar este problema, ya que se puede configurar con un foso inusualmente bajo para un ascensor residencial. La flexibilidad de Eltec HLG en esta área hizo que el proyecto fuera factible y potencialmente evitó trabajos de excavación complicados y costosos.

4. Espacio libre mínimo

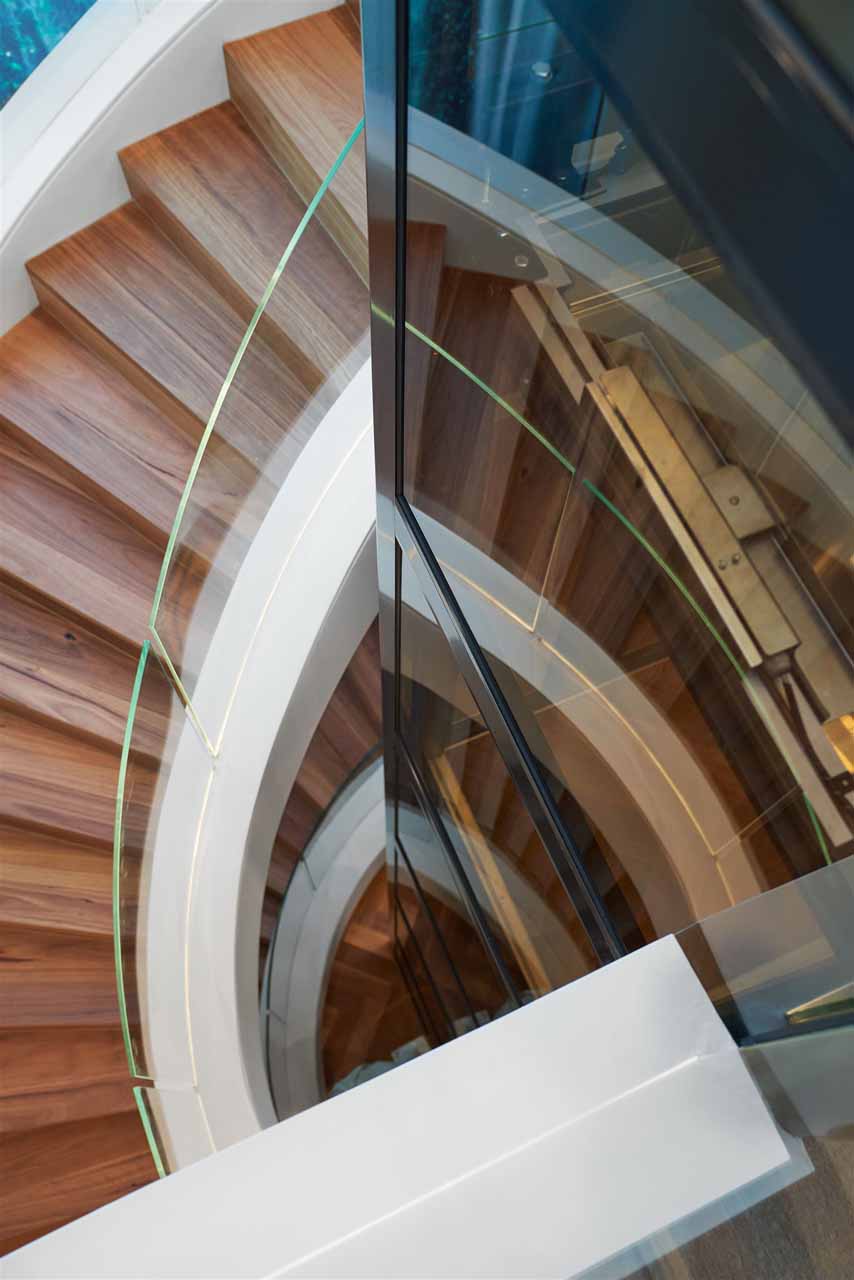

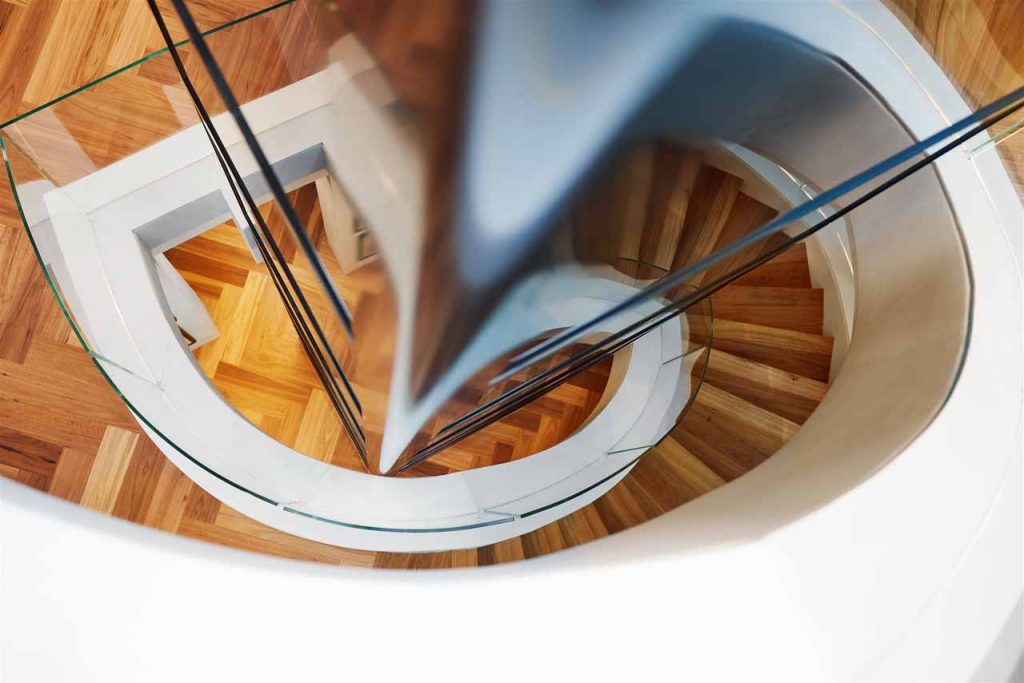

El ascensor HLG de Eltec tuvo que colocarse dentro de los límites de una escalera de caracol extremadamente estrecha que permitía solo 10-15 mm de espacio libre en puntos específicos. Esto requirió una planificación meticulosa y una ejecución impecable por parte del equipo de instalación de Next Level Elevators y el fabricante de ascensores, Eltec. El HLG de Eltec se emparejó con el icónico hueco independiente TA de Eltec, lo que hizo posible esta ejecución específica, ya que ambos productos se podían escalar fácilmente al tamaño requerido manteniendo al mismo tiempo una capacidad de peso que valía la pena.

5. Trabajos de rectificación

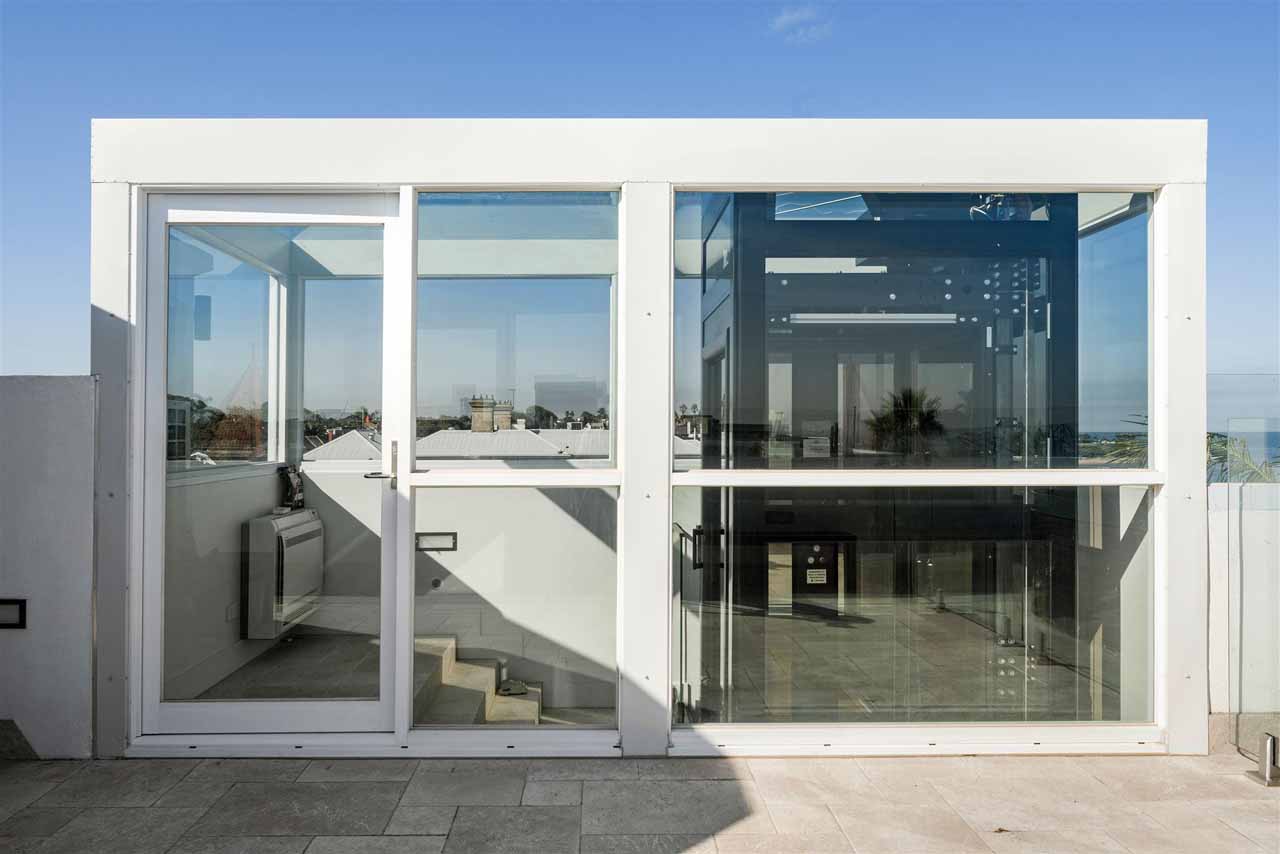

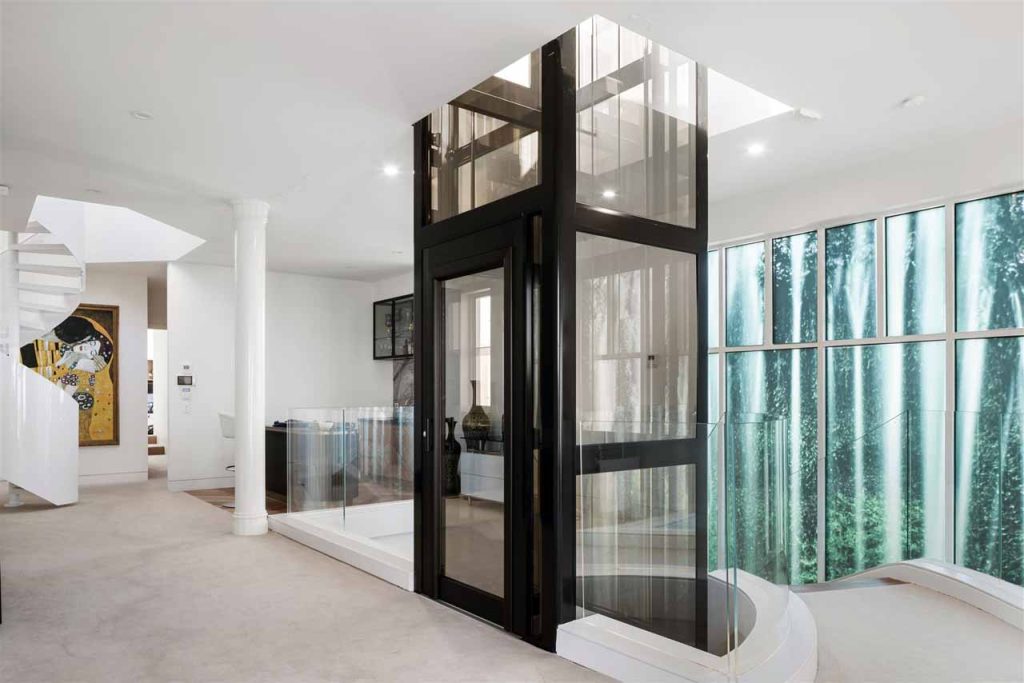

El proyecto requería que el ascensor viajara desde el sótano hasta una terraza en la azotea. Durante la construcción inicial del hueco de TA Freestanding, se descubrió que el constructor había cometido un error y había proporcionado información incorrecta sobre la altura máxima permitida por la planificación urbana en el piso superior. Next Level Elevators trabajó en estrecha colaboración con el arquitecto para rediseñar el hueco de una manera que se ajustara a las normas de planificación urbana, lo que finalmente permitió que el ascensor se extendiera hasta el piso superior. El fabricante (Eltec) pudo crear una entrada adyacente que funcionaba con el hueco existente sin la necesidad de alterar o cambiar el tamaño general del hueco, un toque de brillantez de ingeniería por parte de Eltec.

6. Regulación de temperatura

La ubicación del proyecto está sujeta a condiciones climáticas extremas, por lo que se construyó un atrio de cristal con el equipo de refrigeración necesario para regular la temperatura y garantizar el funcionamiento óptimo del ascensor en todo momento.

Descripción general del producto

El Eltec HLG es lo máximo en diseño y tecnología de ascensores. Este ascensor tiene todas las ventajas del Eltec HLB altamente personalizable con la incorporación de un motor sin engranajes líder en la industria para una mayor capacidad y rendimiento del recorrido.

El fuste autoportante TA es un armazón autoportante fabricado íntegramente en aluminio con un diseño moderno y armonioso. El aluminio se caracteriza por ser un material ligero y flexible, de gran resistencia y solidez, que resiste la corrosión con el paso del tiempo y no requiere de un mantenimiento continuo. El fuste es rápido y fácil de instalar gracias a su exclusivo sistema de enclavamiento patentado, que además oculta los tornillos y el cableado a la vista, dando como resultado un acabado sin juntas.

Resumen de instalación

Naturalmente, Next Level Elevators instaló el hueco independiente TA y luego construyó el ascensor HLG de Eltec. Se trata de una combinación de productos ideal, ya que el hueco independiente TA garantiza unas condiciones de funcionamiento óptimas para los ascensores de Eltec. La brillante ingeniería de Eltec no se limita a la funcionalidad de sus ascensores, sino que también se extiende al proceso de instalación. Los productos de Eltec están diseñados de forma que garantizan instalaciones sencillas y eficientes.

Instalación del eje

El hueco autoportante TA se instaló con travesaños horizontales y verticales de unión. Las columnas vienen equipadas con placas de montaje preensambladas y placas de centrado de vigas, que ya están colocadas a las distancias correctas. El hueco autoportante TA se fijó firmemente a los huecos internos del piso para evitar el movimiento y garantizar que se cumplieran las cargas necesarias del ascensor.

Luego, se niveló el eje de TA Freestanding con alambre de piano y cuerdas para garantizar que la estructura estuviera a plomo. Esto permitió que los paneles de vidrio Stop Sol Bronze se instalaran en un eje correctamente cuadrado. Los paneles de vidrio se colocaron en su lugar utilizando un cabrestante eléctrico en combinación con ventosas para vidrio. El vidrio se aseguró con un junquillo externo y un junquillo interno para garantizar que se mantuviera correctamente en su lugar.

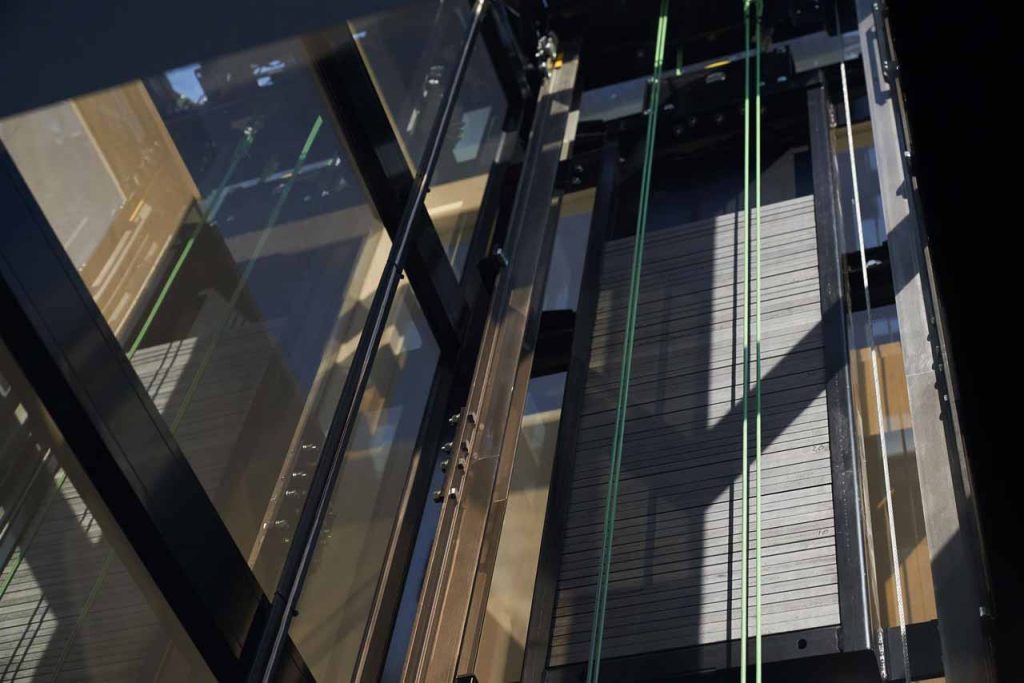

Instalación de ascensor

Los soportes que contienen los carriles guía se colocaron sobre la parte superior de la estructura de aluminio y se escuadraron con alambre de piano. Partiendo del fondo del foso, los carriles guía principales y de contrapeso se unieron a los soportes de carril mediante abrazaderas específicas y se unieron con placas de unión. La placa de bancada del motor sin engranajes se fijó al vértice de los carriles guía y el motor se aseguró a la sección superior mediante seis pernos de alta resistencia. El limitador de velocidad se instaló con un dispositivo tensor en la zona del foso y el limitador de velocidad se montó en el soporte del motor. A continuación, el tanque de contrapeso se colocó sobre los carriles guía T45 y se aseguró con las zapatas y soportes de guía (a continuación se instalaron los lingotes de contrapeso).

La eslinga de la cabina se construyó dentro de los rieles guía del elevador y se fijó con zapatas de nailon. A continuación, se atornilló el piso de la cabina a la eslinga de la cabina. El bastidor de la cabina se construyó y se fijó al piso de la cabina utilizando perfiles de aluminio fabricados con precisión, que consistían en cuatro postes de esquina y un segmento de techo. A continuación, se elevó el elevador hasta la parte superior del soporte del motor, colocando el motor en el soporte superior.

El siguiente paso fue instalar los cables de tracción pasándolos por las ranuras de las poleas en el arco y el contrapeso. Los marcos de las puertas se colocaron meticulosamente a distintos niveles en el hueco de TA Freestanding para garantizar una alineación perfecta. Las paredes de la cabina se instalaron utilizando juntas de goma y rebordes a presión. El sistema eléctrico se instaló según el manual eléctrico y se realizaron las pruebas necesarias para garantizar que se cumplieran los estándares más altos.
